يعمل الجرس المغناطيسي السلبي على تجريد التصميم وصولاً إلى الصوت الأساسي المكونات: ملف، مغناطيس دائم، وغشاء مغناطيسي رقيق. لا يوجد مذبذب على متن الطائرة. لتوليد الصوت، يجب على المستخدم توفير التيار المتردد أو إشارة DC مبدلة تتوافق مع الإشارة الميكانيكية تردد الرنين لمجموعة الحجاب الحاجز. وهذا يضع المسؤولية لتوليد النغمات على الدائرة المضيفة، ولكن في المقابل يعطي كاملا التحكم في درجة الصوت والحجم ودورة العمل. لأن الشكل الموجي لمحرك الأقراص هو تم إنشاؤها خارجيًا، يمكن لمخرج PWM واحد لوحدة التحكم الدقيقة أن يقود عدة يمكن استخدام صفارات سلبية بترددات مختلفة، أو صفارة واحدة إنتاج مجموعة من أنماط التنبيه.
يتحرك الحجاب الحاجز الموجود داخل الجرس السلبي المغناطيسي نحو النواة المغناطيسية عندما يتدفق التيار خلال الملف، ثم يعود عندما يتوقف التيار. يؤدي تكرار ذلك عند الرنين الميكانيكي إلى إنتاج أعلى نغمة. ال يضبط المصمم تردد القيادة، مما يعني أنه يمكن تشغيل نفس الجرس رنين خارج قليلاً لإنتاج طبقة صوت مختلفة بصوت منخفض، أو مدفوعة عند نقطة الرنين الدقيقة للحصول على أقصى ضغط للصوت. الجهد يؤثر اتساع إشارة محرك الأقراص بشكل مباشر على مستوى الصوت والسلسلة يمكن إضافة المقاوم للحد من ذروة التيار أثناء تبديل العابرين. مقارنة بAصفارة كهرضغطية نشطةأو أالجرس المغناطيسي النشط، والتي قفل التردد إلى ثابت المذبذب الداخلي، النوع السلبي هو الخيار الأكثر قابلية للتكيف عندما يحتوي النظام بالفعل على دائرة لتوليد النغمات.
عادةً ما يتم لف الصفارات المغناطيسية المنفعلة بممانعات ملف محددة 8Ω، 16Ω، 42Ω، أو أعلى، والتي تحدد السحب الحالي عند نقطة معينة محرك الجهد. يمكن للملفات ذات المعاوقة المنخفضة أن توفر مخرجات صوتية أعلى ولكن تتطلب المزيد من تيار محرك الأقراص، وبالتالي فإن التحديد يتضمن مقايضة بين جهارة الصوت واستهلاك الطاقة. تتراوح ترددات الرنين عادة من 200 هرتز إلى 3 كيلو هرتز، مع أغشية أكبر تنتج نغمات أقل. المصممين غالبا ما تستخدمالجرس الكهرومغناطيسيمن هذا النوع جنبا إلى جنب أالجرس الكهرضغطيأو أكهرضغطية سلبية الجرسفي أنظمة الإنذار متعددة النغمات، حيث تتعامل الوحدة المغناطيسية يغطي نطاق التردد المنخفض والعنصر الكهرضغطي الجزء العلوي الترددات.
تتوفر هذه الطنانات من خلال الفتحة، والرصاص السلكي، والتركيب السطحي التنسيقات. يناسب إصدار الدبوس من خلال الفتحة الألواح الملحومة الموجية، بينما تسمح النماذج ذات الأسلاك السلكية بوضع الجرس بعيدًا عن لوحة PCB الرئيسية من أجل اقتران صوتي أفضل باللوحة الأمامية. انSMD الجرس السلبي المغناطيسي يوفر نفس محرك الأقراص الخارجي الخصائص في حزمة متوافقة مع إنحسر، ومناسبة للأتمتة تجميع عالي الحجم. عند التركيب، يجب أن يظل الحجاب الحاجز المكشوف واضحًا من التدفق، والطلاء المطابق، والملوثات الأخرى التي يمكن أن تحمل سطح تهتز وتقليل الإخراج.
تُستخدم صفارات الإنذار المغناطيسية السلبية في أي مكان يتم فيه إنشاء النظام بالفعل إشارات التردد الصوتي. في الأجهزة الإلكترونية الاستهلاكية، توفر ميزة الضغط على المفاتيح ردود الفعل ونغمات التنبيه في الأجهزة التي تحتوي على وحدة تحكم دقيقة مخصصة مع مخرجات الموقت الاحتياطية. تستخدمها وحدات لوحة القيادة الخاصة بالسيارات نقرات إشارة الانعطاف وأجراس تحذيرية، مدفوعة بوحدة التحكم في الجسم. تستخدمها لوحات الإنذار الأمنية وأنظمة الاتصال الداخلي في الإنتاج أنماط تنبيه مميزة تميز بين الاقتحام والحريق والحالة الإخطارات. تشتمل أيضًا على PLCs الصناعية ووحدات التحكم المدمجة هذه الصفارات للإشارة إلى الخطأ المحلي، حيث يمكن تغيير النغمة بواسطة برنامج التحكم دون تغيير الأجهزة.
ميديتنتج صفارات مغناطيسية سلبية على الخطوط التي تدمج الآلي لف الملف، وتشكيل الحجاب الحاجز، وتجميع المغناطيس. يتم أخذ عينات من كل دفعة للمقاومة، وتردد الرنين، ومستوى ضغط الصوت، مع البيانات مسجلة مقابل تاريخ الإنتاج للتتبع الكامل. ISO9001 يتضمن إطار الجودة أيضًا اختبار الموثوقية الدوري للحرارة مقاومة الصدمات والاهتزازات والحرارة. لمشاريع OEM التي تتطلب مقاومة ملف محددة أو هندسة مبيت مخصصة، هندسة MEIDI يمكن للفريق تقديم نماذج أولية سريعة وتقارير التوصيف من قبل الالتزام بحجم الإنتاج. وهذا يسمح للمصممين بالتحقق من الأداء الصوتي في العلبة الفعلية قبل الانتهاء من الفاتورة من المواد.
هل يمكنني تشغيل صفارة مغناطيسية سلبية مباشرة من طرف المتحكم الدقيق؟
نعم، بشرط أن يتمكن الطرف من مصدر التيار المطلوب بالقدر المقصود محرك الجهد. يمكن للعديد من وحدات التحكم الدقيقة 3.3 فولت و5 فولت تشغيل مقاومة عالية الجرس السلبي مباشرة من خلال المقاوم الذي يحد من التيار. بصوت أعلى الإخراج أو للملفات ذات المعاوقة المنخفضة، يوصى بوجود مخزن مؤقت للترانزستور.
كيف يختلف صوت الجرس السلبي المغناطيسي عن الجرس السلبي الكهرضغطي؟
تنتج الأنواع المغناطيسية نغمة أكثر دفئًا وامتلاءً عند الترددات المنخفضة، بينما تولد الطنانة السلبية الكهرضغطية صوتًا أكثر وضوحًا وأعلى طبقة. تميل النسخة المغناطيسية أيضًا إلى أن يكون لها صدى أوسع، مما يجعل الصوت جهارة الصوت أقل حساسية للتغيرات الترددية الصغيرة في إشارة المحرك.
هل يتطلب الجرس السلبي المغناطيسي صمام ثنائي flyback؟
يمكن لمحاثة الملف أن تولد طفرات في الجهد عندما تكون إشارة المحرك تحولت. في معظم تطبيقات الجهد المنخفض، تكون المقاومة الداخلية لـ يحافظ الملف والجهد المنخفض للإمداد على هذه المسامير ضمن الحدود الآمنة. متى يتم تشغيلها بجهد أعلى أو من خلال ترانزستور، وهو صمام ثنائي صغير عبر محطات الملف يمكن أن تحمي جهاز التبديل.
يسرد الجدول أدناه جميع المواصفات القياسية للمنتجات في هذه السلسلة. الحلول المخصصة متاحة بناء على طلبك؛ لا تتردد في الاتصال بنا لمزيد من متطلبات التخصيص.
| نموذج | صورة المنتج | الفولطية المقدرة (Vo-p) | جهد التشغيل (Vo-p) | مستوى ضغط الصوت عند 10 سم (ديسيبل) | التشغيل الحالي (مللي أمبير) | مقاومة الملف (Ω) | تردد الرنين (هرتز) | درجة حرارة التشغيل (°C) | الوزن (ز) | الأبعاد (مم) |

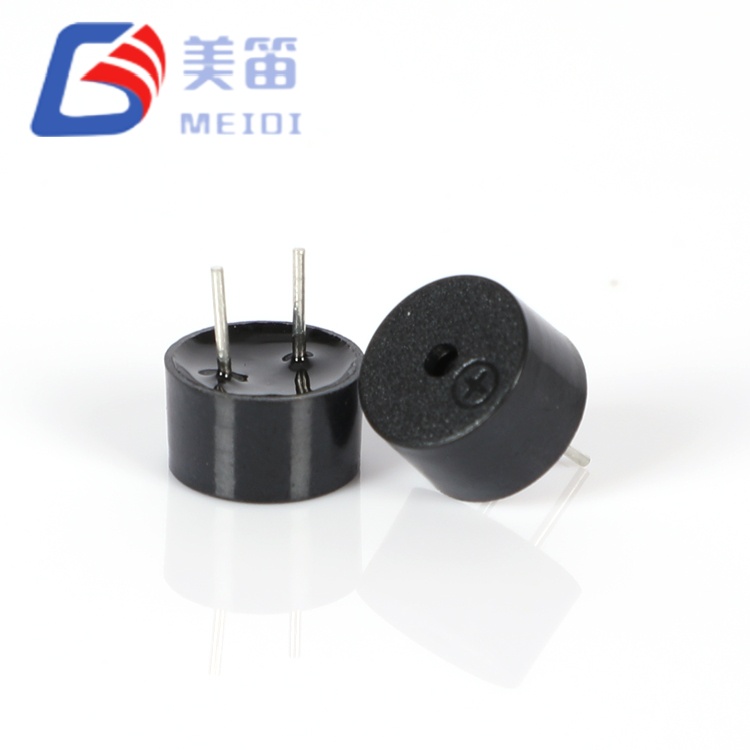

| كيو إم بي-09أ-03 |
|
3 | 1.5 ~ 4.5 | ≥85 | ≥80 | 16±5 | 2700 ± 300 | -20~+70 | 0.68 | Ø9.0×4.2 |

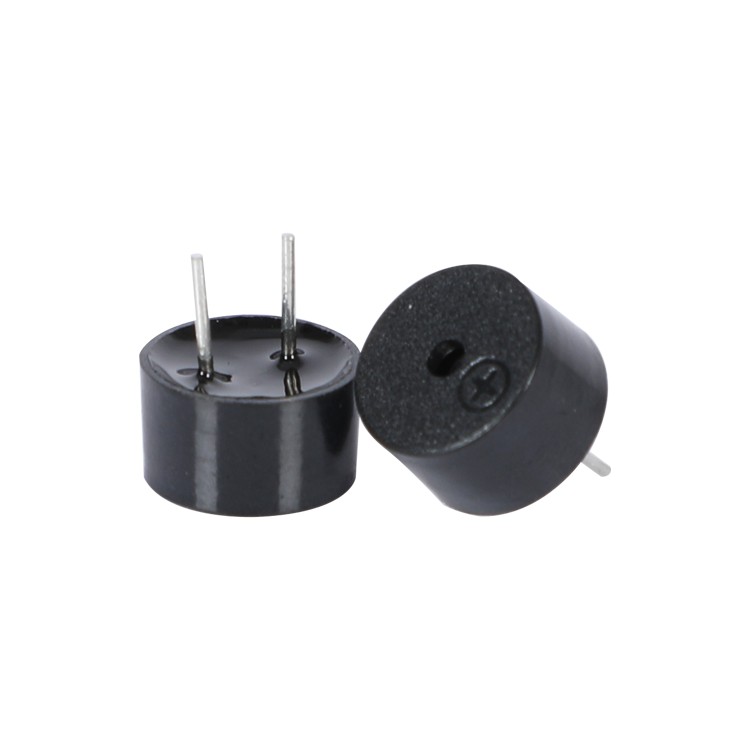

| QMB-09A-05 |
|
5 | 3 ~ 7 | ≥85 | ≥60 | 42±5 | 2700 ± 300 | -20~+70 | 0.68 | Ø9.0×4.2 |

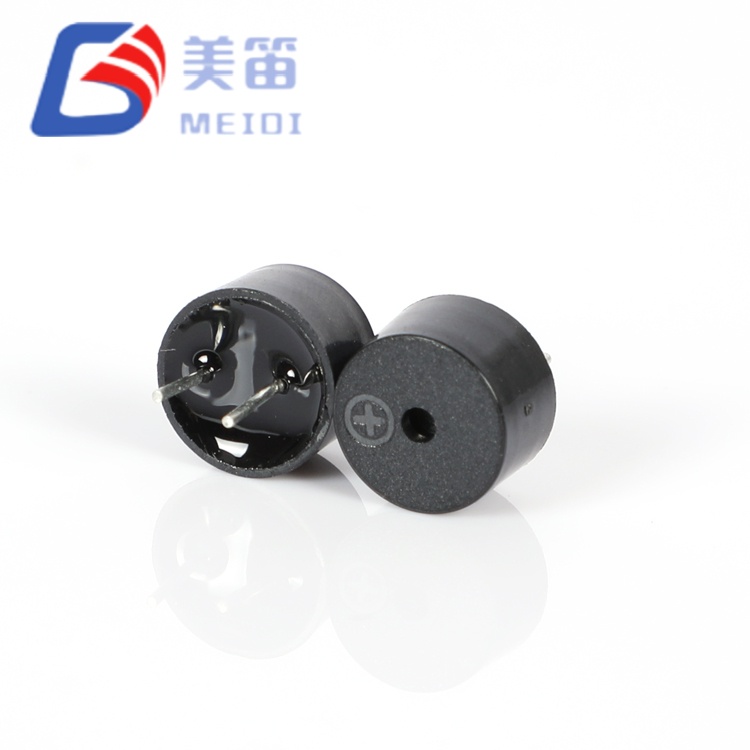

| كيو إم بي-09ب-03 |
|
3 | 1.5 ~ 4.5 | ≥85 | ≥80 | 16±5 | 2700 ± 300 | -20~+70 | 0.71 | Ø9.0×5.5 |

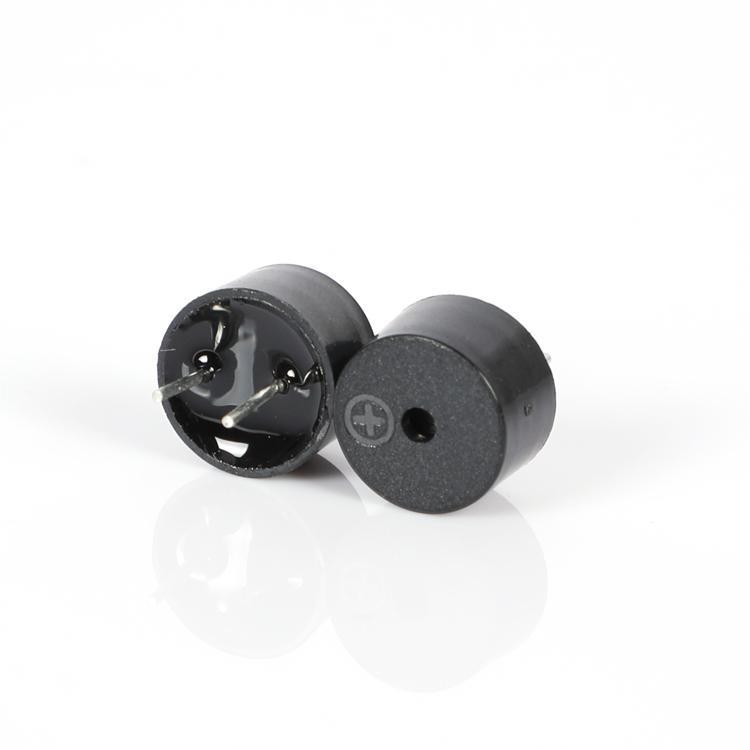

| كيو إم بي-09ب-05 |
|
5 | 3 ~ 7 | ≥85 | ≥60 | 42±5 | 2700 ± 300 | -20~+70 | 0.71 | Ø9.0×5.5 |
