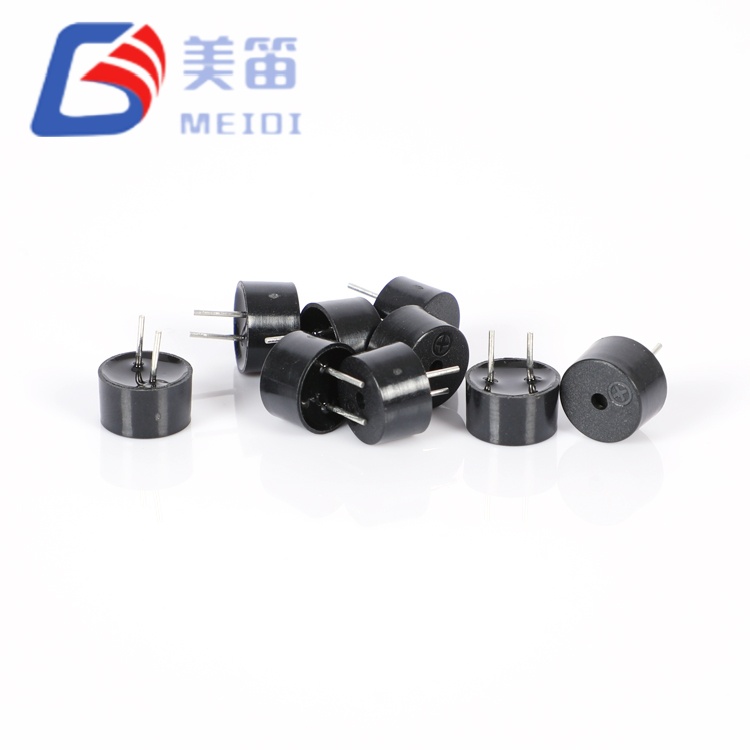

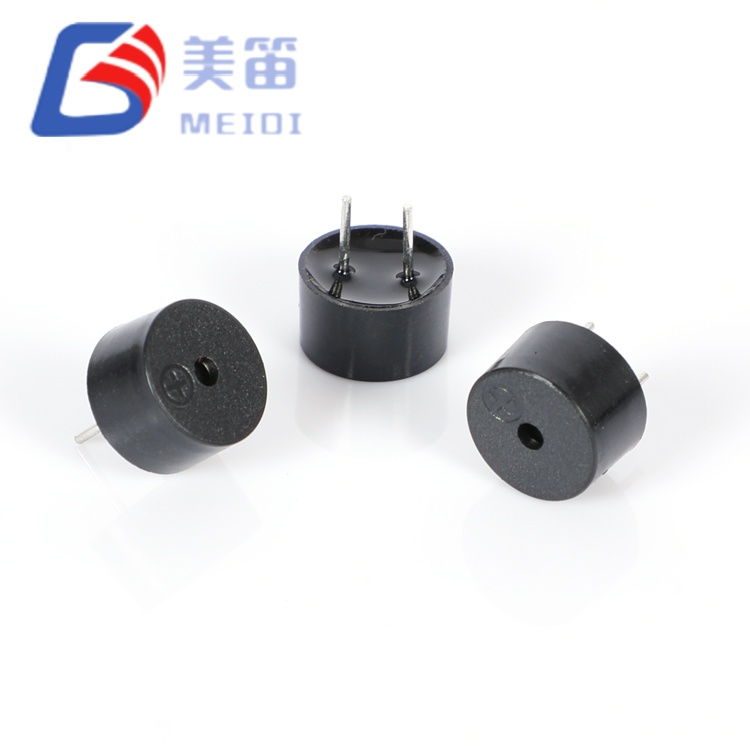

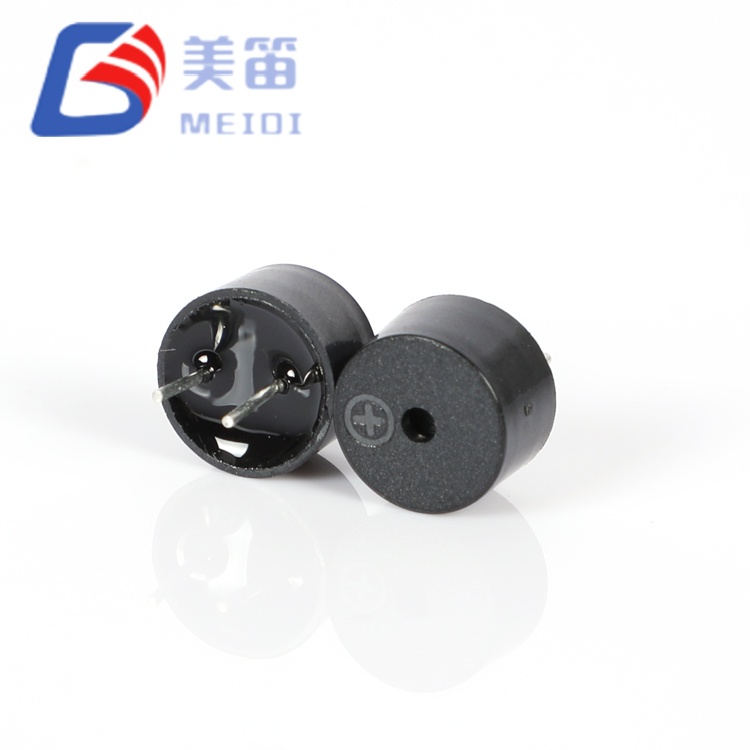

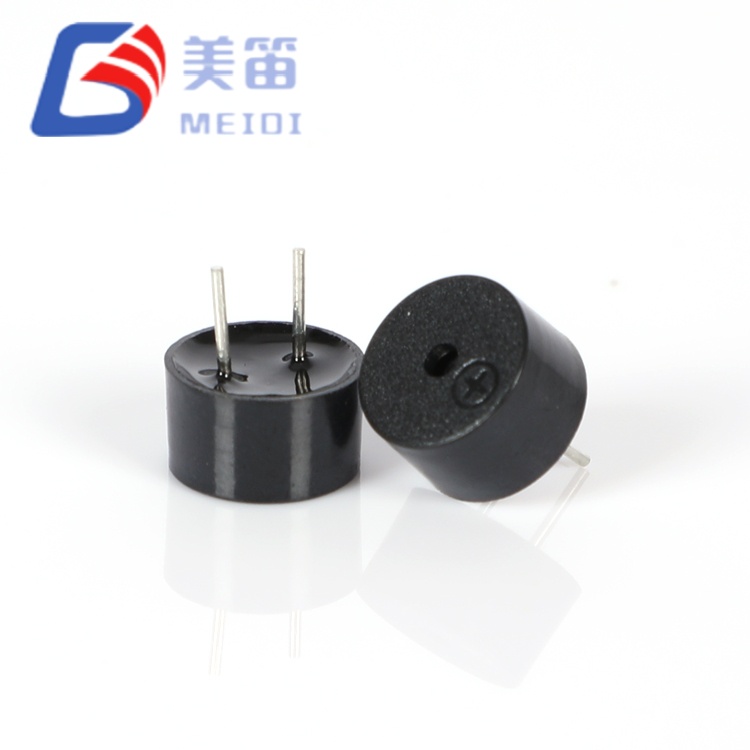

يشتمل الجرس السلبي المغناطيسي مقاس 9*4.2 مم على ثلاثة صفارات كهرومغناطيسية سلبية تتقاسم منصة ميكانيكية مشتركة مقاس 9.0×5.5 مم من خلال الفتحة، مما يتيح اختيار الجهد والمقاومة والتردد دون تغييرات تخطيط PCB. تواجه هذه العائلة تحديًا متكررًا في مجال المشتريات: غالبًا ما يواجه المهندسون مقايضات بين جهد المحرك والاستهلاك الحالي والطابع الصوتي الذي يفرض إعادة تصميم ميكانيكي مكلف عندما يثبت الاختيار الأولي أنه دون المستوى الأمثل.
يتم تصنيع هذه الصفارات السلبية في منشأة MEIDI في جيانغسو، وتتطلب إثارة تيار متردد خارجي - عادةً موجة مربعة أو إشارة PWM من وحدة تحكم دقيقة أو محرك مخصص. تعني البصمة الموحدة أن أنماط الفتحات ومناطق الحماية والنماذج الصوتية المضمنة متطابقة تنطبق على جميع المتغيرات؛ تختلف دائرة القيادة وبند BOM فقط. يتحمل غلاف PBT الأسود اللحام الموجي عند 255 درجة مئوية وإعادة العمل اليدوي عند 360 درجة مئوية، مما يجعل السلسلة مناسبة للتجميع الآلي كبير الحجم وإصلاح المعدات القديمة.
تعمل سلسلة QMB-09B على حل أحد قيود التصميم الشائعة: الحاجة إلى تقييم بنيات محرك الأقراص المتعددة دون الالتزام بتغييرات الأدوات الميكانيكية. تشترك جميع المتغيرات الثلاثة في قطر 9.0 مم وارتفاع 5.5 مم وتباعد الدبوس ومواد الغلاف فقط - تختلف فقط مقاومة الملف وتردد الرنين وتقييم الجهد.
يستهدف QMB-09B-03 (16Ω، 1.5–4.5V، 2.7 كيلو هرتز) التطبيقات ذات الجهد المنخفض التي تعمل بالبطارية والتطبيقات على المستوى المنطقي حيث يفضل محرك MCU GPIO المباشر. تستخرج مقاومة الملف المنخفضة تيارًا أكبر من قضبان 3.3 فولت، مما ينتج مستوى ضغط صوت أعلى لكل فولت مقارنة بالبدائل ذات المعاوقة الأعلى عند نفس جهد المحرك.
يخدم QMB-09B-05 (42 أوم، 3–7 فولت، 2.7 كيلو هرتز) الحافلات الملحقة الصناعية والسيارات 5 فولت حيث يعمل سحب التيار المنخفض (60 مللي أمبير مقابل 80 مللي أمبير) على تسهيل الإدارة الحرارية وتحميل مصدر الطاقة. توفر المعاوقة الأعلى أيضًا توافقًا أفضل مع مخرجات المنطق 5 فولت، مما يقلل من خطر التيار الزائد في مرحلة الإخراج.
يوفر QMB-09B-05 4KHZ (42Ω، 3–7V، 4.0 كيلو هرتز) نفس توافق الجهد الكهربي مع طابع نغمي عالي التردد للتطبيقات التي يكون فيها 2.7 كيلو هرتز غير مناسب - مثل الأجهزة الطبية التي تتطلب نغمات تنبيه واضحة، أو لوحات الأمان التي تحتاج إلى تمييز نغمي، أو الأجهزة الإلكترونية الاستهلاكية حيث تكون العلامات التجارية الصوتية مهمة.
تشترك جميع الإصدارات الثلاثة في نفس تكوين الدبوس من خلال الفتحة وكتلة 0.71 جم، مما يضمن سلوكًا ميكانيكيًا ثابتًا تحت الاهتزاز والصدمات. تم تصميم غلاف PBT خصيصًا لبيئات التجميع عبر الفتحات حيث ينتشر اللحام الموجي وإعادة العمل اليدوي، مما يوفر ثباتًا حراريًا فائقًا مقارنة ببدائل LCP المحسنة لعمليات إعادة التدفق.
| المعلمة | QMB-09B-03 | QMB-09B-05 | QMB-09B-05 4 كيلو هرتز |
| الجهد المقنن | 3 فولت (تيار متردد) | 5 فولت (تيار متردد) | 5 فولت (تيار متردد) |
| جهد التشغيل | 1.5 - 4.5 فولت | 3 - 7 خامسا | 3 - 7 خامسا |
| مقاومة الملف | 16 ± 5 أوم | 42 ± 5 أوم | 42 ± 5 أوم |
| تردد الرنين | 2700 ± 300 هرتز | 2700 ± 300 هرتز | 4000 ± 300 هرتز |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | ≥ 85 ديسيبل | ≥ 85 ديسيبل |
| التشغيل الحالي | ≥ 80 مللي أمبير | ≥ 60 مللي أمبير | ≥ 60 مللي أمبير |
| عينة من نطاق SPL | 87.5-94.0 ديسيبل | 91.5-94.7 ديسيبل | 91.5-94.7 ديسيبل |
| عينة النطاق الحالي | 69.2-75.5 مللي أمبير | 46.8-51.7 مللي أمبير | 46.8-51.7 مللي أمبير |
| توافق محرك الأقراص | 3.3 فولت MCU GPIO، ليثيوم أيون | منطق 5V، الحافلات الصناعية | منطق 5V، الحافلات الصناعية |
| التطبيقات النموذجية | الأدوات المحمولة والعدادات الذكية والأجهزة الاستهلاكية | أجهزة الإنذار الصناعية، وإكسسوارات السيارات، ووحدات PLC | الأجهزة الطبية، اللوحات الأمنية، أنظمة تمييز النغمات |
منصة ميكانيكية موحدة - مساحة متطابقة بحجم 9.0×5.5 ملم وتكوين الدبوس في جميع الإصدارات؛ تقييم الخيارات الكهربائية دون مراجعة تخطيط ثنائي الفينيل متعدد الكلور
إقران المعاوقة المُحسّنة للجهد – 16 أوم لبساطة محرك الأقراص المباشر بجهد 3.3 فولت؛ 42Ω لكفاءة التيار المنخفض 5 فولت
صوتيات قابلة للتحديد بالتردد - 2.7 كيلو هرتز للتنبيهات منخفضة التردد؛ 4.0 كيلو هرتز للحصول على وضوح نغمي عالي التردد
غلاف PBT يتحمل الإصلاح - يتحمل اللحام الموجي عند 255 درجة مئوية، واللحام اليدوي عند 360 درجة مئوية، وإعادة العمل المتكرر دون تدهور صوتي
البصمة القديمة المتوافقة من خلال الفتحة - استبدال سهل للأجهزة القديمة مقاس 9 مم و12 مم المتوافقة مع معايير الصناعة
إمكانية تتبع الدُفعة الكاملة - يتيح وضع علامة رمز الدفعة إمكانية الاحتفاظ بتاريخ الإنتاج وبيانات الاختبار وسجلات دُفعات المواد الخام لمدة 10 سنوات
| المعلمة | قيمة | شروط الاختبار |
| الجهد المقنن | 3 فولت (تيار متردد) | مرجع تردد الرنين |
| جهد التشغيل | 1.5 – 4.5 فولت (تيار متردد) | ذروة إشارة القيادة |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 3 فولت، 2700 هرتز، 10 سم |
| تردد الرنين | 2700 ± 300 هرتز | في الجهد المقنن |
| مقاومة الملف | 16 ± 5 أوم | عند 25 درجة مئوية، العاصمة |
| التشغيل الحالي | ≥ 80 مللي أمبير | عند 3 فولت، 2700 هرتز |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |

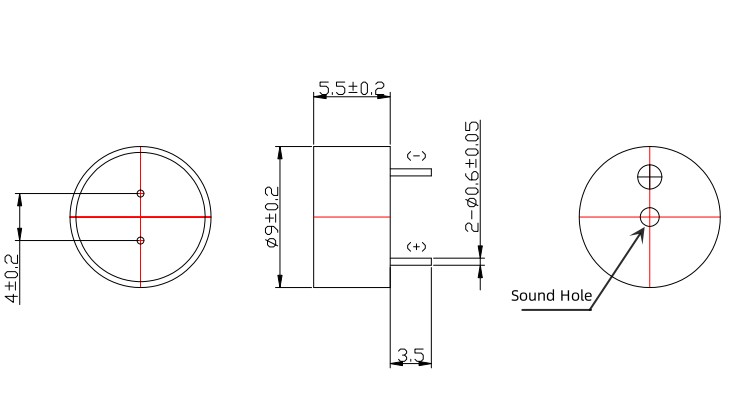

| البعد (ضياء × ح) | 9.0 × 5.5 ملم | الجسم باستثناء الدبابيس |
| وزن | 0.71 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | UL94 V-0 |
| المعلمة | قيمة | شروط الاختبار |
| الجهد المقنن | 5 فولت (تيار متردد) | مرجع تردد الرنين |
| جهد التشغيل | 3 - 7 فولت (تيار متردد) | ذروة إشارة القيادة |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 5 فولت، تردد الرنين 10 سم |
| تردد الرنين | 2700 ± 300 هرتز / 4000 ± 300 هرتز | في الجهد المقنن |
| مقاومة الملف | 42 ± 5 أوم | عند 25 درجة مئوية، العاصمة |
| التشغيل الحالي | ≥ 60 مللي أمبير | في 5 فولت |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| البعد (ضياء × ح) | 9.0 × 5.5 ملم | الجسم باستثناء الدبابيس |
| وزن | 0.71 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | UL94 V-0 |
| طريقة | درجة حرارة | وقت | ماكس يمر |
| إنحسر لحام | 245 ± 15 درجة مئوية | 180 درجة مئوية سخن 40-70 ثانية؛ 245 درجة مئوية 3 ثانية | 3 |
| اللحام الموجي ★ | 255 ± 15 درجة مئوية | 4-6 ثانية | 2-3 |
| اللحام اليدوي ★ | 360 ± 10 درجة مئوية | 2-5 ثانية | 2-3 |
★ طرق اللحام الموصى بها للتجميع من خلال الثقب. يوفر غلاف PBT هامشًا أعلى من درجات حرارة اللحام الموجية النموذجية، ويستوعب ملفات تعريف الإنتاج القياسية دون تدهور صوتي.
QMB‑09B‑03: أجهزة محمولة تعمل بالبطارية، وبنية أساسية للقياس الذكي، ولوحات التحكم في الأجهزة الاستهلاكية بجهد 3.3 فولت، وأجهزة استشعار إنترنت الأشياء التي تعمل ببطارية ليثيوم أيون، وأدوات التشخيص المحمولة
QMB‑09B‑05: وحدات الإنذار PLC الصناعية، وأنظمة ملحقات السيارات 5 فولت، وأدوات التحكم في التبريد التجاري، وإمدادات الطاقة غير المنقطعة، ولوحات التشغيل الآلي للمباني
QMB‑09B‑05 4KHZ: معدات تشخيصية طبية تتطلب نغمات تنبيه واضحة، ولوحات اختراق أمنية مع تمييز نغمي، وأجهزة إلكترونية استهلاكية تحتاج إلى علامة تجارية صوتية، وأنظمة التحكم في الوصول مع إشارات مسموعة متعددة

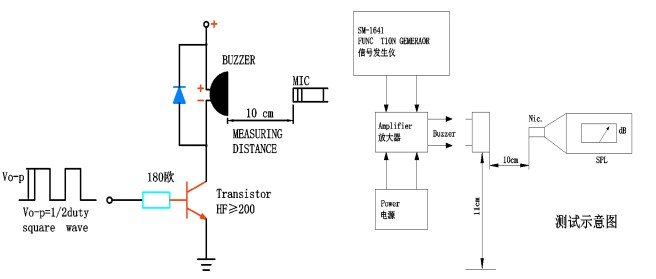

| البديل | نوع السائق | إعدادات | ملحوظات |
| QMB-09B-03 | متحكم GPIO | دفع وسحب 3.3 فولت | التحقق من قدرة المصدر ≥70 مللي أمبير؛ إضافة الصمام الثنائي flyback |
| QMB-09B-03 | ترانزستور مفتوح التجميع | NPN/PNP مع سحب لأعلى | معيار؛ 1 كيلو أوم المقاوم الأساسي نموذجي |
| QMB-09B-05/4 كيلو هرتز | خرج منطقي 5 فولت | مباشرة أو مخزنة | 42Ω يسحب تيارًا أعلى عند 5 فولت ؛ يوصى باستخدام عازلة الترانزستور |
| QMB-09B-05/4 كيلو هرتز | سائق صفارة مخصص IC | إخراج موجة مربعة | تأكد من تطابق التردد مع المتغير المحدد |
| جميع المتغيرات | مضخم الصوت | موجة جيبية/مربع | تحقق من أن مقاومة الخرج تتطابق مع مقاومة الملف |
إشارة المحرك الموصى بها: موجة مربعة، بتردد الرنين (2700 هرتز أو 4000 هرتز)، دورة تشغيل 50%، عند الجهد الكهربي المقدر. ينخفض مستوى ضغط الصوت (SPL) بمقدار 6 ديسيبل تقريبًا لكل أوكتاف بعيدًا عن الرنين؛ للحصول على أقصى حجم، قم بالقيادة بالتردد المقدر ±5%.
| التحدي الهندسي | حل سلسلة QMB-09B |
| جهد النظام النهائي غير مؤكد خلال مرحلة النموذج الأولي | تسمح البصمة الموحدة بتبديل 16 أوم إلى 42 أوم أو 3 فولت إلى 5 فولت دون إعادة تصميم ثنائي الفينيل متعدد الكلور |
| تحتاج إلى تقييم 2.7 كيلو هرتز مقابل 4.0 كيلو هرتز | نفس دائرة القيادة، نفس التركيب؛ تغيرات التردد فقط |
| إصلاح المعدات القديمة برقم جزء الجرس القديم | مساحة 9.0 مم تحل محل الأجزاء القديمة مقاس 9 مم و12 مم؛ المرجع الترافقي متاح |
| بيئة تجميع مختلطة (موجة + لحام يدوي) | غلاف PBT محسّن للملفات الحرارية من خلال الفتحات؛ يقاوم إعادة العمل المتكررة |
| تبسيط سلسلة التوريد عبر مشاريع متعددة | تعمل عائلة SKU الميكانيكية الفردية على تقليل تكاليف المخزون والتأهيل |
تضمن الكتلة 0.71 جم والقطر القياسي 9.0 مم التوافق الميكانيكي مع قواطع اللوحة الأمامية وتخطيطات PCB الموجودة. تؤكد بيانات مجموعة العينات عبر جميع المتغيرات المعلمات ضمن نوافذ المواصفات: SPL 87.5-94.7dB، الحالي 46.8-75.5mA اعتمادًا على المتغير.
تنتج MEIDI سلسلة QMB-09B على خطوط تجميع مخصصة عبر الفتحات مع محطات تعبئة ولحام وفحص آلية. تتبع قاعدة التصنيع الخاصة بنا في Jiangsu بروتوكولات ISO 9001، مع ضوابط عملية في كل مرحلة من مراحل الإنتاج. تحمل كل دفعة علامة رمز الدفعة على الغلاف، مما يتيح إمكانية تتبع تاريخ الإنتاج وسجلات الاختبار وشهادات المواد الخام لمدة 10 سنوات.
يشمل التأهيل على مستوى الدفعة ما يلي:
اختبار مقاومة الملف بنسبة 100% - التحقق من التسامح وفقًا لمواصفات متغيرة (16Ω ±5Ω أو 42Ω ±5Ω)
فحص موضعي لتردد الرنين - أخذ العينات الإحصائية عند التردد المقدر ±11%؛ النطاق المقاس النموذجي 2650-2740 هرتز لمتغيرات 2.7 كيلو هرتز
التحقق من دفعة SPL – ≥85dB كحد أدنى في الظروف المقدرة؛ متوسط العينة عادة 90-93 ديسيبل
التحقق من صحة السحب الحالي - ≥80mA (QMB‑09B‑03) أو ≥60mA (متغيرات QMB‑09B‑05) عند الجهد المقنن
قابلية اللحام لكل J‑STD‑002 - الفئة 3، توازن ترطيب عند 260 درجة مئوية مع تغطية كاملة للرصاص
الامتثال لـ RoHS و REACH - الإعلان الكامل عن المواد والشهادة متاحان عند الطلب
دورة الصدمة الحرارية - 5 دورات بين -30 درجة مئوية و+80 درجة مئوية مع 30 دقيقة سكون لكل حد، والتحقق من السلامة الهيكلية لمبيت PBT والوصلات الداخلية
س1: كيف يمكنني الاختيار بين QMB-09B-03 وQMB-09B-05 وQMB-09B-05 4KHZ؟
يعتمد الاختيار على جهد المحرك المتوفر لديك والميزانية الحالية والتفضيلات الصوتية. تم تحسين QMB-09B-03 (16Ω، 1.5–4.5V) لأنظمة بطاريات Li‑ion المنطقية 3.3V حيث يكون محرك MCU GPIO المباشر مطلوبًا. تستخرج مقاومة الملف المنخفضة تيارًا أكبر من قضبان 3.3 فولت، مما ينتج مستوى ضغط صوت أعلى لكل فولت من البديل 42 أوم عند نفس جهد المحرك. يستهدف QMB-09B-05 (42Ω، 3–7V) الحافلات الصناعية والسيارات بجهد 5 فولت حيث يكون سحب التيار المنخفض (60 مللي أمبير مقابل 80 مللي أمبير) مهمًا للإدارة الحرارية وتحميل مصدر الطاقة. يوفر متغير 4 كيلو هرتز نفس توافق الجهد مع وضوح نغمي عالي التردد للتطبيقات التي يكون فيها 2.7 كيلو هرتز منخفضًا جدًا أو محجوبًا بالضوضاء المحيطة.
Q2: هل يمكنني استخدام QMB-09B-03 في نظام 5 فولت، أو QMB-09B-05 في نظام 3.3 فولت؟
لا ينصح به دون تعديل. تم تصنيف QMB-09B-03 بحد أقصى 4.5 فولت؛ يؤدي تطبيق 5 فولت إلى المخاطرة بارتفاع درجة حرارة الملف وقد يتجاوز مواصفات ≥80 مللي أمبير. الحد الأدنى لجهد التشغيل QMB-09B-05 هو 3 فولت؛ عند 3.3 فولت، ينتج الملف 42 أوم خرجًا أقل من المواصفات المقدرة. بالنسبة لأنظمة 5 فولت التي تتطلب خصائص محرك 16 أوم، أضف مقاومة متسلسلة (عادةً 47-100 أوم) للحد من التيار إلى مستويات آمنة. بالنسبة للأنظمة 3.3 فولت التي تتطلب خصائص 42 أوم، فكر في QMB-09B-03 بدلاً من ذلك، أو قم بتقييم ما إذا كان يمكن توجيه مصدر إمداد 5 فولت إلى الجرس بشكل منفصل.
س3: ما هو الفرق العملي بين 2.7 كيلو هرتز و4.0 كيلو هرتز في البيئات النموذجية؟
يوفر 2.7 كيلو هرتز اختراقًا منخفض التردد يقطع الضوضاء المحيطة الميكانيكية الشائعة في أرضيات المصنع، وكبائن المركبات، ومرفقات الآلات. يوفر 4.0 كيلو هرتز شخصية نغمية عالية التردد مع إمكانية إدراك قوية في البيئات الداخلية الأكثر هدوءًا مثل المرافق الطبية والمكاتب وإعدادات المستهلك. في التطبيقات الخارجية، ينتشر 2.7 كيلو هرتز مع توهين جوي أقل عبر المسافة. كلا الترددين قابلان للتصنيع بشكل متساوٍ مع موثوقية وخصائص عمر متماثلة؛ الاختيار هو التفضيل الصوتي ومراعاة الضوضاء المحيطة.

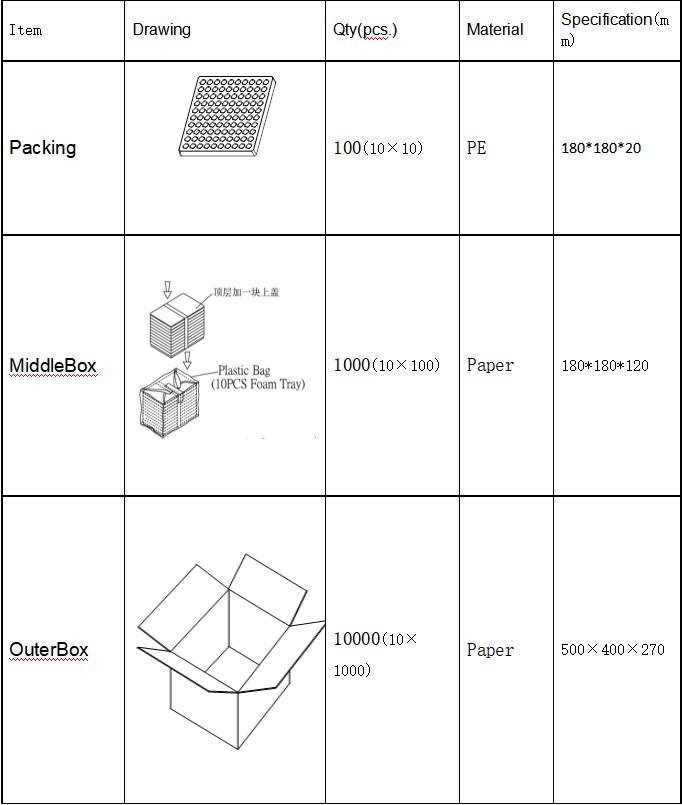

س 4: هل تتوفر أطوال الرصاص المخصصة أو تشكيل الدبوس البديل أو التعبئة والتغليف على شكل شريط وبكرة؟
نعم. تدعم MEIDI تشذيب الرصاص المخصص (التشكيل المستقيم أو الملتوي أو الإزاحة أو الرأسي) لتخطيطات ثنائي الفينيل متعدد الكلور غير القياسية أو العبوات المقيدة الارتفاع. إن التغليف بالأشرطة والبكرات ليس معيارًا للأجهزة الطنانة من خلال الفتحات ولكن يمكن ترتيبها للإدخال الآلي بكميات كبيرة مع الحد الأدنى من كميات الطلب. عادةً ما يضيف تشكيل العميل المتوقع المخصص من 2 إلى 4 أسابيع للمهلة الزمنية اعتمادًا على الحجم والتعقيد. إرسال طلب تكوين OEM لعرض الأسعار وتقييم الجدوى.
س5: هل يمكنني قيادة هذه الصفارات بتردد غير الرنين المقنن؟
ينخفض مستوى ضغط الصوت (SPL) عند الابتعاد عن الرنين - ينخفض الخرج بمقدار 6 ديسيبل تقريبًا لكل أوكتاف خارج الرنين. للحصول على أقصى حجم، قم بالقيادة بالتردد المقدر (2700 هرتز أو 4000 هرتز) ±5%. بالنسبة للتطبيقات الموسيقية متعددة النغمات التي تتطلب استجابة ترددية واسعة، فكر في استخدام طنان كهرضغطية أو مكبر صوت مصغر بدلاً من ذلك. تم تحسين سلسلة QMB-09B لنغمات التنبيه ذات التردد الثابت حيث يكون الحد الأقصى لمستوى ضغط الصوت لكل واط هو المتطلب الأساسي.
س 6: ما هو العمر الصوتي المتوقع في ظل القيادة المستمرة عند الجهد المقنن؟
تعد سلسلة QMB-09B مكونًا سلبيًا؛ يعتمد العمر الافتراضي على دورة تشغيل إشارة المحرك ودرجة الحرارة المحيطة والجهد. يتضمن المؤهل القياسي قيادة متواصلة لمدة 96 ساعة بجهد مقنن مع موجة مربعة لدورة تشغيل نصف دورة عند 25 درجة مئوية. بالنسبة لتطبيقات النغمات المستمرة الممتدة، تعمل دورة التشغيل المنخفضة (على سبيل المثال، تشغيل لمدة ثانية واحدة وإيقاف التشغيل لمدة 4 ثوانٍ) على إطالة العمر الافتراضي وتقليل تسخين الملف. اتصل بهندسة المصنع للحصول على تقديرات العمر الافتراضي الخاصة بالتطبيقات في ظل ظروف التشغيل الخاصة بك.
للتحقق من الإسناد الترافقي باستخدام أرقام أجزاء الجرس القديمة، أو أوراق بيانات السلسلة، أو عينة تقييم لجميع المتغيرات الثلاثة، أو تكوينات الرصاص المخصصة، اتصل بقسم قطع الغيار في MEIDI.
تستجيب هندسة استبدال MEIDI عادةً لاستفسارات التوافق خلال يوم عمل واحد من خلال رسومات التثبيت وملاحظات دائرة التشغيل وتسعير الحجم للإصلاح وبرامج الإنتاج الجديدة.
