يجمع إنتاج الجرس الكهرضغطي النشط في Jiangsu Meidi بين معايرة المذبذب الدقيقة واختبار محول الطاقة الخزفي الآلي. تخضع كل وحدة للتوصيف الصوتي عبر نطاق جهد التشغيل الخاص بها، ويتم تطبيق فحص الضغط البيئي على دفعات العينات. يعمل المتخصصون الفنيون مباشرة مع العملاء لضبط معلمات التردد وعتبات الجهد وأبعاد الغلاف لسيناريوهات النشر المتخصصة.
تدمج الطنانات الكهرضغطية النشطة دائرة مذبذبة مدمجة مع محول طاقة سيراميكي عالي الكفاءة، لذا فإن تطبيق مصدر تيار مستمر ضمن نطاق الجهد المقنن ينتج عنه على الفور نغمة ذات تردد ثابت. يتم نشر هذه المكونات المستقلة على نطاق واسع في أجهزة كشف الدخان، وأجهزة إنذار الغاز، ولوحات التحذير الصناعية، وأجهزة التنبيه الطبية، وأجهزة استشعار مواقف السيارات، حيث تكون إشارة الإنذار العالية منخفضة الطاقة أمرًا بالغ الأهمية للسلامة. نظرًا لأن إلكترونيات المحرك موجودة بالفعل داخل الجرس، فإن النظام المضيف لا يحتاج إلى مخرج PWM لوحدة التحكم الدقيقة أو مولد إشارة خارجي، مما يقلل من عدد المكونات ويبسط تخطيط الدائرة.
يولد البناء الخزفي الكهرضغطي نغمات ثاقبة تخترق الضوضاء المحيطة، مما يضمن وصول التحذيرات إلى متلقيها المقصودين حتى في البيئات الصعبة صوتيًا. على عكس أالجرس المغناطيسي النشط، والذي يستخدم ملفًا وحجابًا مغناطيسيًا لإنتاج صوت منخفض الطبقة، ويعمل النوع الكهرضغطي النشط بترددات أعلى، عادةً من 2 كيلو هرتز إلى 6 كيلو هرتز، ويسحب تيارًا أقل. وهذا يجعلها مناسبة بشكل خاص للمعدات التي تعمل بالبطارية حيث يؤثر استهلاك الطاقة بشكل مباشر على فترات الخدمة.
يتم ضبط المذبذب الداخلي على تردد الرنين للعنصر الكهرضغطي، وهو عبارة عن قرص سيراميكي رفيع مرتبط بركيزة معدنية. عند تشغيلها، تولد الدائرة محركًا بموجة مربعة يؤدي إلى تمدد السيراميك وانكماشه عند نقطة الرنين، مما يؤدي إلى زيادة إخراج الصوت إلى الحد الأقصى. نظرًا لأن تردد التذبذب ثابت ميكانيكيًا، فإن الجرس الكهروضغطي النشط غير مخصص للتطبيقات التي تحتاج إلى درجة حرارة متغيرة. للتصاميم التي تتطلب مجموعة من النغمات، أصفارة كهرضغطية سلبيةأو أالجرس السلبي المغناطيسيتوفر إشارة PWM لوحدة التحكم الدقيقة مرونة أكبر.
تتراوح مستويات ضغط الصوت عادةً من 80 ديسيبل إلى 100 ديسيبل عند 10 سم، اعتمادًا على تصميم المبيت وجهد المحرك. يتحمل عنصر السيراميك القوي درجات الحرارة القصوى من -20 درجة مئوية إلى +70 درجة مئوية والاهتزاز الميكانيكي، مما يجعل الطنانة الكهرضغطية النشطة موثوقة في بيئات التشغيل القاسية. بالنسبة للضوضاء المحيطة العالية جدًا، تم تخصيصصفارة الإنذارمع غرفة صوتية مصممة خصيصًا يمكن أن توفر مخرجات أعلى.

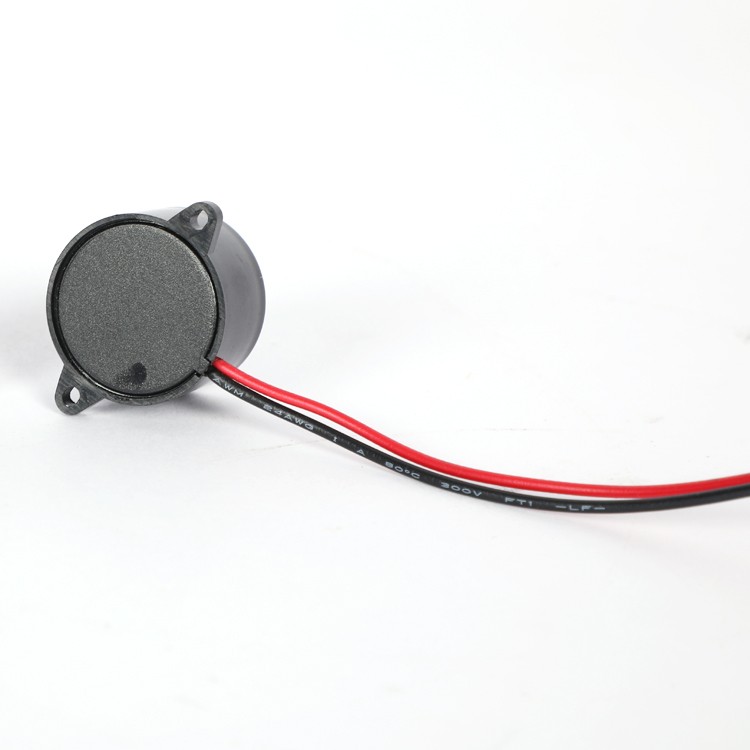

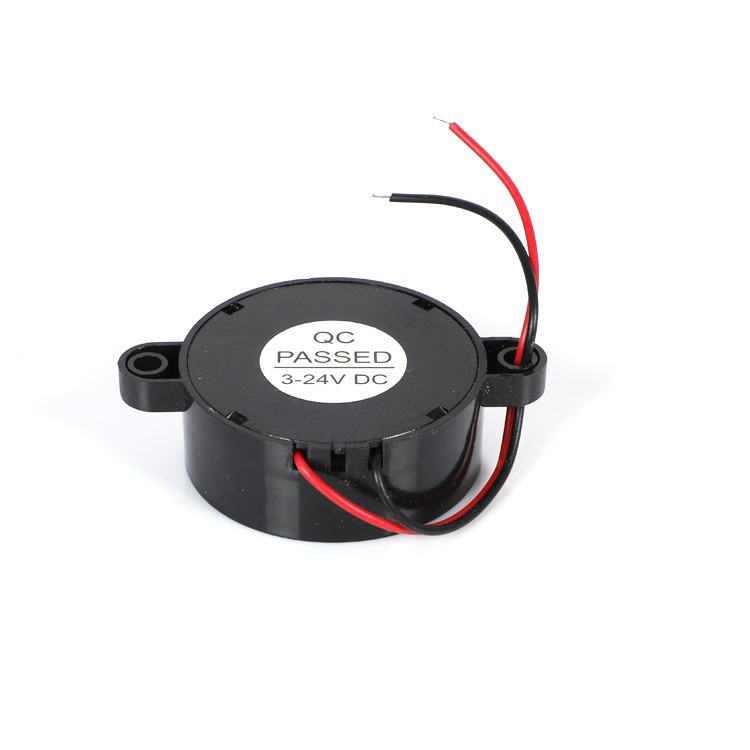

تتوفر الطنانات الكهرضغطية النشطة في مجموعة من الفولتية، عادةً 3V، 5V، 12V، و24V DC. تغطي تكوينات الدبوس عبر الفتحة، والسلك السلكي، والتركيب على اللوحة معظم المتطلبات الميكانيكية. للحصول على تصميمات مدمجة مثبتة على السطح، أSMD الجرس السلبي الكهروإجهادييمكن استخدامه، على الرغم من أن إصدار المذبذب النشط في شكل SMD أقل شيوعًا بسبب قيود المساحة. بالنسبة للمشاريع التي تحتاج إلى تردد رنين غير قياسي أو نمط نغمة أو تخطيط دبوس، يمكن لـ MEIDI تخصيص معلمات المذبذب وهندسة الغلاف. يتم تزويد عينات النموذج الأولي بتقرير اختبار صوتي حتى يمكن التحقق من الأداء في العلبة المستهدفة.
هل يمكن للجرس الكهرضغطي النشط أن يصدر نغمات متعددة؟
يصدر الجرس النشط القياسي نغمة واحدة مستمرة أو نمطًا متناوبًا محددًا مسبقًا إذا تم تحديده في وقت الطلب. لا يمكن للمستخدم تغيير النغمة. بالنسبة للتنبيهات المختلفة المتعددة من نفس الوحدة، يعد الجرس السلبي الذي يتم تشغيله من الخارج والذي يتم التحكم فيه بواسطة وحدة تحكم دقيقة حلاً أكثر ملاءمة.
ما هو الاستهلاك الحالي النموذجي مقارنة بالجرس الكهرومغناطيسي؟
تسحب الطنانات الكهرضغطية النشطة عمومًا تيارًا أقل من الأنواع الكهرومغناطيسية، وغالبًا ما تكون أقل من 10 مللي أمبير عند الجهد المقنن. تعتمد القيمة الدقيقة على الطراز ومستوى القيادة، ولكن ميزة الكفاءة هذه تجعلها شائعة بالنسبة لأجهزة السلامة التي تعمل بالبطارية.
كيف يجب التعامل مع منفذ الصوت أثناء التجميع؟
يجب أن تظل الفتحة الأمامية دون عائق. يمكن أن يؤدي التدفق أو الطلاء المطابق أو مذيب التنظيف الذي يدخل إلى المنفذ إلى ترطيب الحجاب الحاجز وتقليل إخراج الصوت. إذا كان غسل اللوحة مطلوبًا، فيجب مراعاة وضع غطاء وقائي مؤقت أو إصدار طنان مغلق.
يسرد الجدول أدناه جميع المواصفات القياسية للمنتجات في هذه السلسلة. الحلول المخصصة متاحة بناء على طلبك؛ لا تتردد في الاتصال بنا لمزيد من متطلبات التخصيص.
| نموذج | صورة المنتج | الفولطية (VDC) | جهد التشغيل (VDC) | مستوى ضغط الصوت عند 10 سم (ديسيبل) | التشغيل الحالي (مللي أمبير) | تردد الرنين (هرتز) | درجة حرارة التشغيل (°C) | الوزن (ز) | الأبعاد (مم) |

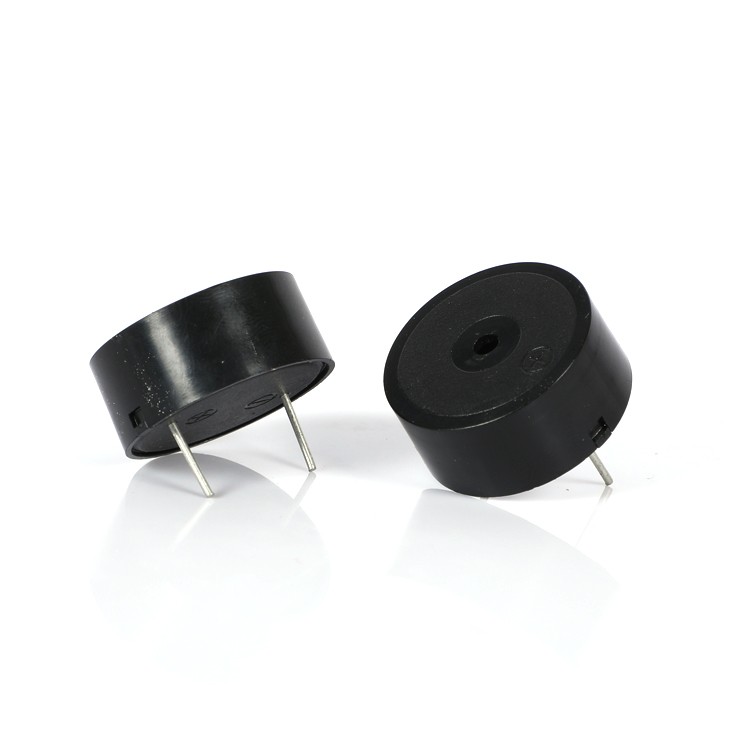

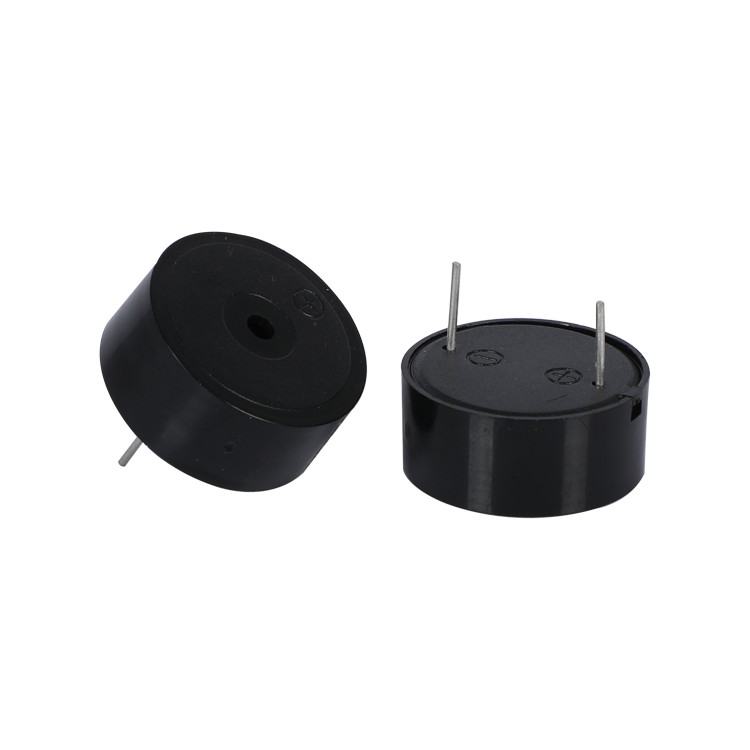

| HND-2310E |
|
12 | 3~24 | ≥85 @ 3500 هرتز 12Vp-p | ≥4 @ 3500 هرتز 12Vp-p | 3500 ± 500 | -20~+75 | 4 | Ø22.8×9.8 |
| HND-2310B |
|
12 | 3~24 | ≥85 @ 3500 هرتز 12Vp-p | ≥4 @ 3500 هرتز 12Vp-p | 3500 ± 500 | -20~+75 | 4 | Ø22.8×9.8 |

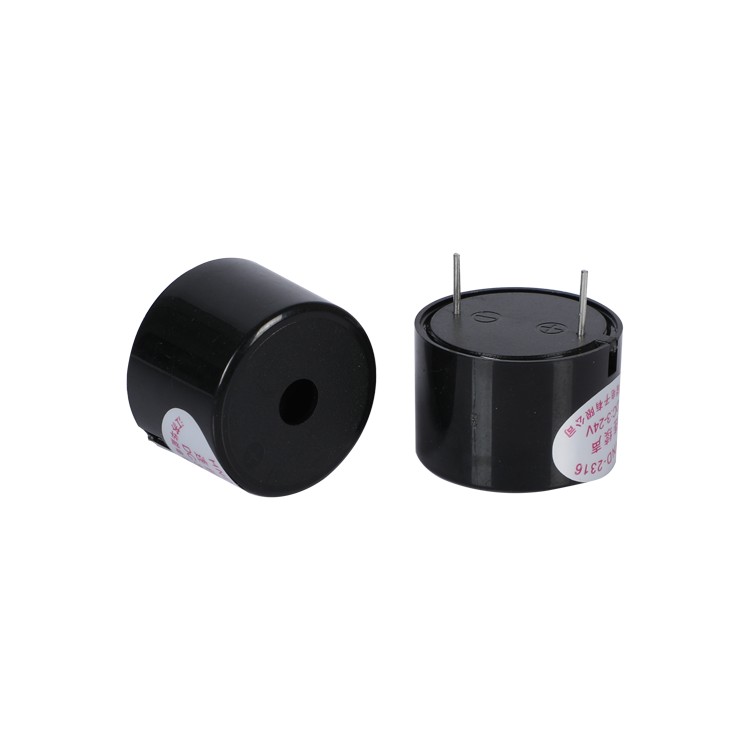

| اتش ان دي-2316 |
|
12 | 3~24 | ≥90 @ 3000 هرتز 12Vp-p | ≥10 عند 3000 هرتز 12Vp-p | 3000 ± 500 | -20~+80 | 5 | Ø23.0×16.0 |
| اتش ان دي-2316L |
|
12 | 3~24 | ≥90 @ 3000 هرتز 12Vp-p | ≥10 عند 3000 هرتز 12Vp-p | 3000 ± 500 | -20~+80 | 5 | Ø23.0×16.0 |

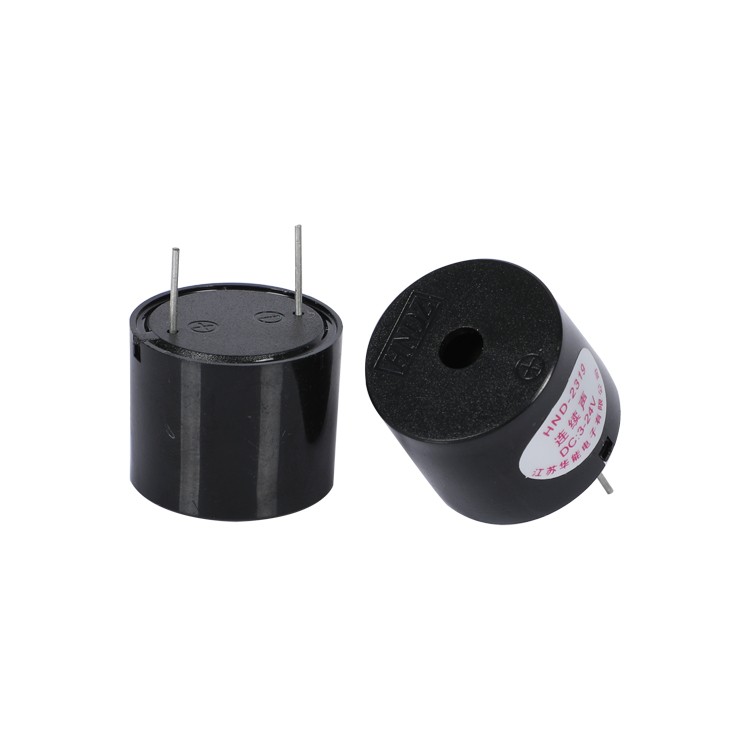

| إتش إن دي-2319 |
|
12 | 3~24 | ≥90 @ 3700 هرتز 12Vp-p | ≥10 عند 3700 هرتز 12Vp-p | 3700 ± 500 | -20~+80 | 5 | Ø23.0×19.0 |
| اتش ان دي-4216 |
|
12 | 3~24 | ≥90 | ≥8 | 2800 ± 500 | -20~+80 | 12 | Ø41.8×16.0 |

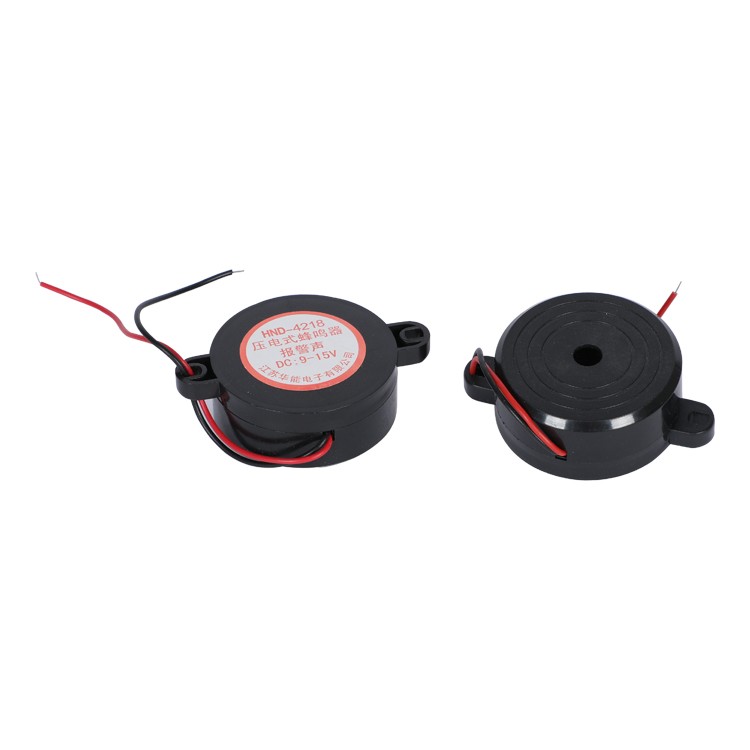

| اتش ان دي-4218 |
|
12 | 3~24 | ≥90 | ≥8 | 2800 ± 500 | -20~+80 | 12 | Ø41.8×18.0 |
