الجرس المغناطيسي النشط عبارة عن مكون صوتي مدمج يقوم بإنشاء تنبيه مسموع من مصدر التيار المستمر، دون الحاجة إلى شكل موجي لمحرك خارجي. تحافظ هذه الخاصية الفردية على الطلب المستمر على الجرس في أجهزة الإنذار ولوحات التحكم والأجهزة ومؤشرات السيارات والأجهزة الطبية والمعدات الصناعية - في أي مكان يريد المصمم نغمة موثوقة دون إنفاق مخرجات وحدة التحكم الدقيقة أو مرحلة السائق عليها.
يشرح هذا المقال كيفية عمل الجرس المغناطيسي النشط، ومادة صنعه، وأين يتم استخدامه، وكيفية اختيار واحد حسب الجهد والتردد وضغط الصوت، وكيف يقارن معالجرس السلبي المغناطيسيوالبدائل بيزو. كل المواصفات المقتبسة مأخوذة من كتالوج الإنتاج الخاص بنا بدلاً من تقديرها.

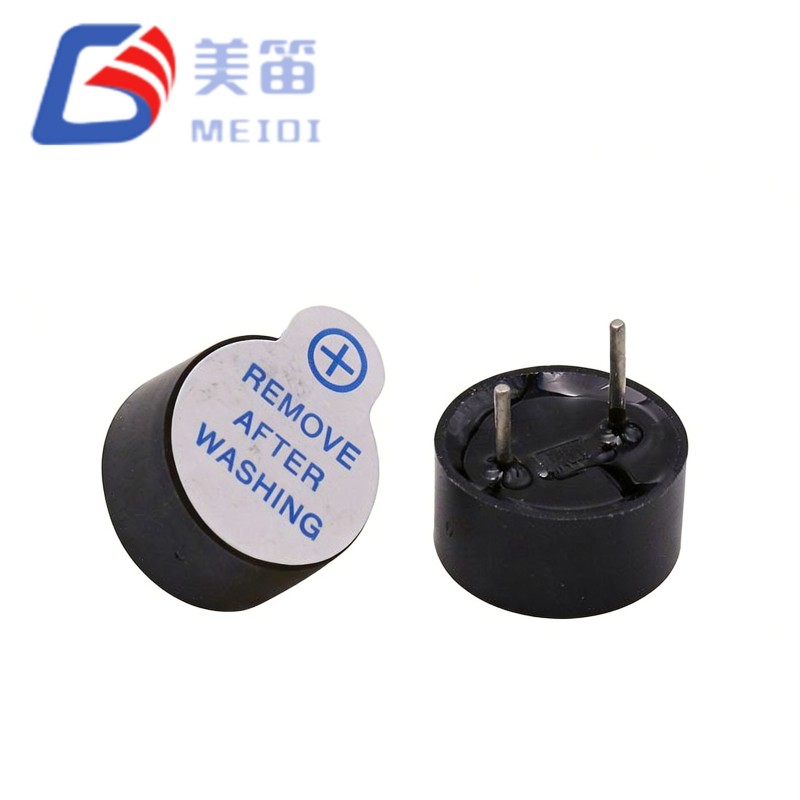

الجرس المغناطيسي النشط هو مكون صوتي كهرومغناطيسي يولد الصوت من خلال الاهتزاز المغناطيسي. على عكسصفارات سلبيةالتي تتطلب إشارة تردد خارجية من الدائرة المضيفة، يحتوي الجرس النشط على مذبذب مدمج. بمجرد توفير جهد التيار المستمر الصحيح، يصدر الجرس المغناطيسي النشط على الفور نغمة مستمرة بدون مكونات تحكم إضافية. هذا هو السبب في أن الجرس النشط غالبًا ما يكون أبسط تنبيه مسموع يمكن أن تحمله اللوحة، ولماذا يظل الجرس المغناطيسي هو الخيار الافتراضي للمصممين الذين يريدون صوتًا بدون مرحلة السائق.
ويشير مصطلح "المغناطيسي" إلى آلية القيادة - وهي عبارة عن ملف ومغناطيس دائم وغشاء فولاذي. "نشط" يعني أن المذبذب موجود داخل العبوة. كلا نصفي الاسم مهمان في مرحلة المصدر: يحدد البناء المغناطيسي شخصية النغمة وسحب التيار، ويحدد التصميم النشط ما يجب أن توفره الدائرة المضيفة، وهو مجرد سكة تيار مستمر مبدلة. الالجرس الكهرومغناطيسيتغطي العائلة الإصدارات النشطة والسلبية من هذا البناء.
مبدأ تشغيل الجرس المغناطيسي النشط هو التحويل الكهرومغناطيسي. عند تطبيق طاقة التيار المستمر، يقوم المذبذب الداخلي بتوليد إشارة نبضية كهربائية. تمر هذه الإشارة عبر الملف وتخلق مجالًا مغناطيسيًا متغيرًا، والذي يتفاعل مع المغناطيس الدائم والحجاب الحاجز الموجود داخل الجرس. يتحرك الحجاب الحاجز ذهابًا وإيابًا تحت القوة الكهرومغناطيسية، وهذه الاهتزازات تخلق تغيرات في الضغط في الهواء - الصوت الذي تسمعه.
| مرحلة العمل | ماذا يحدث في الداخل |
|---|---|
| مدخلات الطاقة | يتم توفير جهد التيار المستمر إلى أطراف الجرس - دون الحاجة إلى شكل موجة |
| توليد الإشارة | يقوم المذبذب الداخلي بإنشاء نبضات كهربائية دورية |
| التحويل المغناطيسي | يقوم الملف بتحويل النبضات إلى مجال مغناطيسي متغير |
| الاهتزاز الميكانيكي | يتم سحب الحجاب الحاجز وإطلاقه بواسطة القوة الكهرومغناطيسية |
| إخراج الصوت | يشع الاهتزاز نغمة مسموعة، عادة 2-4 كيلو هرتز |
نظرًا لأن المذبذب موجود بالفعل داخل المكون، فلن يحتاج المصمم إلى توليد تردد طنان على الإطلاق. يؤدي ذلك إلى إزالة قناة المؤقت ومخرج PWM والبرامج الثابتة لتشغيلها، ويعني ذلك أنه لا يمكن فقدان نغمة الجرس بسبب خطأ في البرنامج. والمقايضة هي طبقة صوت ثابتة: يصدر صوت الجرس المغناطيسي النشط بتردد واحد، في حين يمكن تشغيل الجرس السلبي بأي نغمة أو نمط يختاره البرنامج الثابت. اختر بين الجرس النشط والجرس السلبي قبل التخطيط، وليس بعده.
إن فهم البنية الداخلية يساعد المهندسين على مطابقة الجرس المغناطيسي النشط مع متطلبات الأداء، وهو ما يفسر لماذا يمكن أن يبدو صوت صفيرين من نفس الحجم مختلفين تمامًا. يتكون الجزء النموذجي من العناصر التالية.
| عنصر | دور | ماذا يعني بالنسبة للمشتري |
|---|---|---|
| دائرة المذبذب | يولد قطار النبض الذي يحرك الملف | إصلاح النغمة. لا حاجة لمحرك أقراص خارجي |
| الملف الكهرومغناطيسي | يحول الطاقة الكهربائية إلى مجال مغناطيسي | يضبط السحب الحالي - عادةً 30 مللي أمبير عند الجهد المقنن |
| مغناطيس دائم | يوفر المجال الثابت الذي يعمل الملف ضده | يؤثر على الكفاءة والإنتاج |
| غشاء | يهتز لتوليد الصوت | الحجم والمادة يحددان تردد الرنين وSPL |
| السكن والمحطات | يحمي التجميع ويوفر التثبيت | يحدد البصمة، درجة الدبوس والختم |
تردد الرنين المطبوع على ورقة البيانات هو الرنين الميكانيكي لنظام الحجاب الحاجز والمبيت، وهو المكان الذي يكون فيه صوت الجرس المغناطيسي النشط أعلى. يتم قياس كل صفارة في الكتالوج عند تلك النقطة. ادفعه بعيدًا عن تلك النقطة وينخفض الخرج بسرعة، وهذا هو السبب في أن عمود التردد مهم بقدر أهمية عمود الجهد عند مقارنة الأجزاء.
نظرًا لأن الجرس المغناطيسي النشط يحتاج فقط إلى خط تيار مستمر مبدل من اللوحة المضيفة، فإنه يظهر تقريبًا في كل فئة من المنتجات الإلكترونية التي يجب التحذير منها أو التأكيد عليها أو الإخطار بها.
| طلب | ماذا يفعل الجرس | المتطلبات النموذجية |
|---|---|---|
| الأجهزة المنزلية | تأكيد المفتاح، نهاية الدورة، التحذير من الخطأ | 5 أو 12 فولت، مستوى ضغط صوت متوسط، حجم صغير |
| لوحات الأمن والحريق | نغمات التنبيه والحالة | SPL عالية، واجب مستمر، نغمة مستقرة |
| إلكترونيات السيارات | المؤشرات والتذكيرات وتنبيهات ركن السيارة | 12 فولت، نطاق درجة حرارة واسع |
| الأجهزة الطبية | إنذار وتعليقات المستخدم | مخرجات متسقة من الكثير إلى الكثير، وجودة موثقة |
| التحكم الصناعي | إنذارات الأخطاء والعمليات | 24 فولت، مستوى ضغط صوت مرتفع في البيئات الصاخبة |
| المنتجات الاستهلاكية وإنترنت الأشياء | الإخطار وإشارات الاقتران | 3 فولت، حجم صغير، تيار منخفض |
يبدأ الاختيار بالإمدادات المتوفرة لديك بالفعل، ثم يمتد إلى الصوتيات وميكانيكا الجرس نفسه. أجب عن هذه الأسئلة الخمسة وعادةً ما تتقلص القائمة المختصرة إلى جزأين أو ثلاثة.
يسرد الجدول أدناه نماذج الجرس المغناطيسي النشط التمثيلية من شركة Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI)، مع قيم مأخوذة من أوراق المواصفات الخاصة بنا. لاحظ كيف يتم تقديم نفس العائلة الميكانيكية - 9.0 × 5.5 مم، أو 9.0 × 4.2 مم، أو 12.0 × 9.5 مم - عبر العديد من الفولتية، مما يتيح للمنصة التحرك بين القضبان دون تغيير مساحة الجرس أو تخطيط اللوحة.
| نموذج | يكتب | الجهد المقنن | تردد الرنين. | دقيقة. SPL | حاضِر | الأبعاد (مم) | درجة حرارة. يتراوح |
|---|---|---|---|---|---|---|---|
| HNB09A03 | مغناطيسي نشط | 3 فولت تيار مستمر | 2700 ± 300 هرتز | ≥ 85 ديسيبل | ≥ 30 مللي أمبير | Φ9.0 × 5.5 | -20 إلى +70 درجة مئوية |
| HNB09A05 | مغناطيسي نشط | 5 فولت تيار مستمر | 2700 ± 300 هرتز | ≥ 85 ديسيبل | ≥ 30 مللي أمبير | Φ9.0 × 5.5 | -20 إلى +70 درجة مئوية |
| HNB09A12 | مغناطيسي نشط | 12 فولت تيار مستمر | 2700 ± 300 هرتز | ≥ 85 ديسيبل | ≥ 30 مللي أمبير | Φ9.0 × 5.5 | -20 إلى +70 درجة مئوية |
| HNT-9042-03 | مغناطيسي نشط | 3 فولت تيار مستمر | 2700 ± 300 هرتز | ≥ 85 ديسيبل | ≥ 30 مللي أمبير | Φ9.0 × 4.2 | -20 إلى +70 درجة مئوية |
| HNT-9042-05 | مغناطيسي نشط | 5 فولت تيار مستمر | 2700 ± 300 هرتز | ≥ 85 ديسيبل | ≥ 30 مللي أمبير | Φ9.0 × 4.2 | -20 إلى +70 درجة مئوية |
| HMB1275-05B | مغناطيسي نشط | 5 فولت تيار مستمر | 2700 ± 300 هرتز | ≥ 85 ديسيبل | ≥ 30 مللي أمبير | Φ12.0 × 7.5 | -20 إلى +70 درجة مئوية |
| TMB12A03 | مغناطيسي نشط | 3 فولت تيار مستمر | 2400 ± 300 هرتز | ≥ 85 ديسيبل | ≥ 30 مللي أمبير | Φ12.0 × 9.5 | -20 إلى +70 درجة مئوية |
| TMB12A05 | مغناطيسي نشط | 5 فولت تيار مستمر | 2400 ± 300 هرتز | ≥ 85 ديسيبل | ≥ 30 مللي أمبير | Φ12.0 × 9.5 | -20 إلى +70 درجة مئوية |
| TMB12A12 | مغناطيسي نشط | 12 فولت تيار مستمر | 2700 ± 300 هرتز | ≥ 88 ديسيبل | ≥ 30 مللي أمبير | Φ12.0 × 9.5 | -20 إلى +70 درجة مئوية |
| TMB12A24 | مغناطيسي نشط | 24 فولت تيار مستمر | 2400 ± 300 هرتز | ≥ 90 ديسيبل | ≥ 30 مللي أمبير | Φ12.0 × 9.5 | -20 إلى +70 درجة مئوية |
| ملت-9650Y-5V | SMD مغناطيسي نشط | 5 فولت تيار مستمر | 3000 ± 300 هرتز | ≥ 85 ديسيبل | ≥ 30 مللي أمبير | 9.6 × 9.6 × 5.0 | -30 إلى +70 درجة مئوية |
يبدو الجرنان متشابهين وغالبًا ما يتم تخزينهما جنبًا إلى جنب، لكنهما يطلبان أشياء مختلفة تمامًا من الدائرة المضيفة. المقارنة أدناه هي التي تحدد معظم أخطاء تحديد المصادر.
| منطقة المقارنة | الجرس المغناطيسي النشط | الجرس السلبي المغناطيسي |
|---|---|---|
| متطلبات القيادة | مصدر التيار المستمر فقط - المذبذب داخلي | موجة مربعة خارجية أو PWM من المضيف |
| مرونة النغمة | نغمة واحدة ثابتة | أي طبقة صوت أو نمط أو لحن يمكن أن ينشئه البرنامج الثابت |
| تكلفة البرامج الثابتة والأجهزة | الأدنى - خط واحد مبدل | يحتاج إلى قناة توقيت ورمز السائق |
| السحب الحالي | حوالي 30 مللي أمبير عند الجهد المقنن | مماثلة، ولكن فقط أثناء القيادة |
| الاستخدام النموذجي | إنذارات بسيطة، والتأكيدات، ومؤشرات الحالة | تنبيهات متدرجة وإشارات موسيقية متعددة النغمات |
من الجدير أيضًا مقارنة الجرس المغناطيسي النشط بالمسار الكهروإجهادي قبل تجميد التصميم. تسحب الطنانات الانضغاطية تيارًا أقل وتتناسب مع تصميمات البطاريات، لكن العنصر الخزفي يقدم سعة ثابتة للسائق ويحتاج إلى شكل موجة مدفوع، لذا فهي تمرين تصميمي مختلف تمامًا. إذا لم يكن لدى اللوحة مخرج PWM احتياطي وكان الموجز ببساطة "صافرة عند حدوث ذلك"، فإن الجرس المغناطيسي النشط عادة ما يكون الإجابة الأقل تكلفة على متطلبات التنبيه البسيطة.
يمكن لورقتي بيانات المطالبة بـ 85 ديسيبل ووصف صفارات مختلفة تمامًا. بدون جهد المحرك ومسافة القياس، لا يمكن مقارنة رقم SPL - 85 ديسيبل عند 10 سم و85 ديسيبل عند 30 سم ليسا نفس الجزء. اطلب من كل مورد نفس الأرقام الثلاثة، ثم احكم عليها معًا. الأمر نفسه ينطبق على التردد: الجرس المغناطيسي النشط المقتبس عند "2-4 كيلو هرتز" بدون نقطة الرنين لا يخبرك شيئًا عن المكان الذي يكون فيه أعلى صوت في الواقع.
الخطأ الشائع الثاني هو الموافقة على الجرس في الهواء الطلق. يمكن للسكن والحشية واللوحة الأمامية إزالة 5 إلى 10 ديسيبل بسهولة، ويمكن أن يفشل الجزء الذي تم تمريره على المقعد في المنتج. اختبر الجرس المغناطيسي النشط داخل العلبة النهائية، عند أدنى جهد كهربائي سيراه المنتج، قبل قفل التصميم.
| خطأ | ما يكلف | ماذا تفعل بدلا من ذلك |
|---|---|---|
| الجهد المختار عن طريق العادة، وليس عن طريق السكك الحديدية | صفارة هادئة أو صامتة في الميدان | قم بتأكيد السكة عند أطراف الجرس تحت الحمل |
| SPL مقارنة بدون مسافة | تنبيه أضعف مما اقترحته ورقة البيانات | اسأل عن المسافة والجهد والشكل الموجي مع كل رقم |
| العينة المعتمدة خارج السكن | فقدان من 5 إلى 10 ديسيبل عند الإنتاج | استمع إلى الجرس داخل العلبة النهائية |
| لم يتم التحقق من الميزانية الحالية | Brown-outs أو ترانزستور التبديل الساخن | ميزانية حوالي 30 مللي أمبير وحجم المفتاح وفقًا لذلك |
| تغيير النغمة المطلوبة بعد الأدوات | دورة التأهيل الثانية | قرر ما هو نشط مقابل سلبي قبل وضع اللوحة |
بالنسبة لمعظم أسواق التصدير، تكون الوثائق الموضوعة خلف الجرس صغيرة وغير قابلة للتفاوض، وهي مهمة بقدر أهمية الصوتيات. خط الأساس لمورد الجرس المغناطيسي النشط هو:
تظهر الشهادة وجود النظام، وليس أنه تم قياس الكمية الحالية. إن ما يفصل مورد الجرس المغناطيسي النشط المؤهل عن مورد معتمد فقط هو الروتين الجانبي: ما إذا كان يتم اختبار كل دفعة صوتيًا، وما إذا كانت النتيجة مسجلة، وما إذا كان يتم الاحتفاظ بالدفعة الفاشلة. اطلب سجل التفتيش الصادر للشحنة الأخيرة - فالإجابة تخبرك بما هو أكثر من مجرد مسح ضوئي للشهادة.

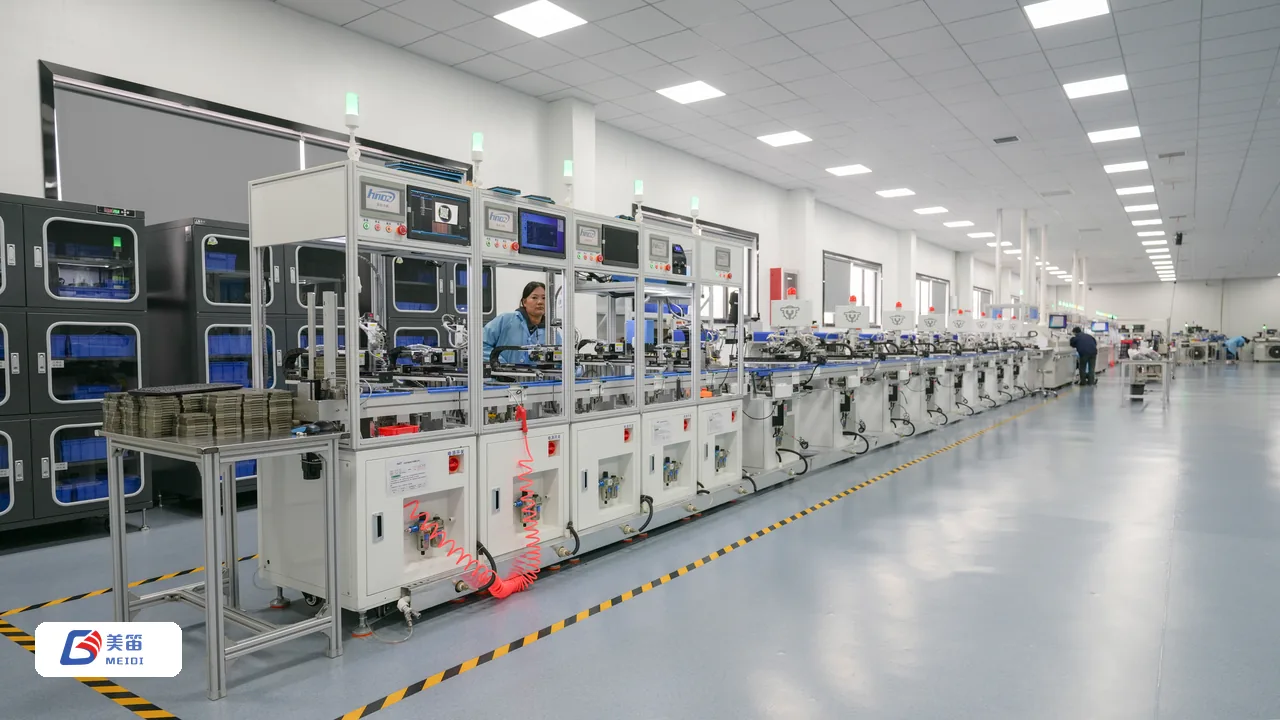

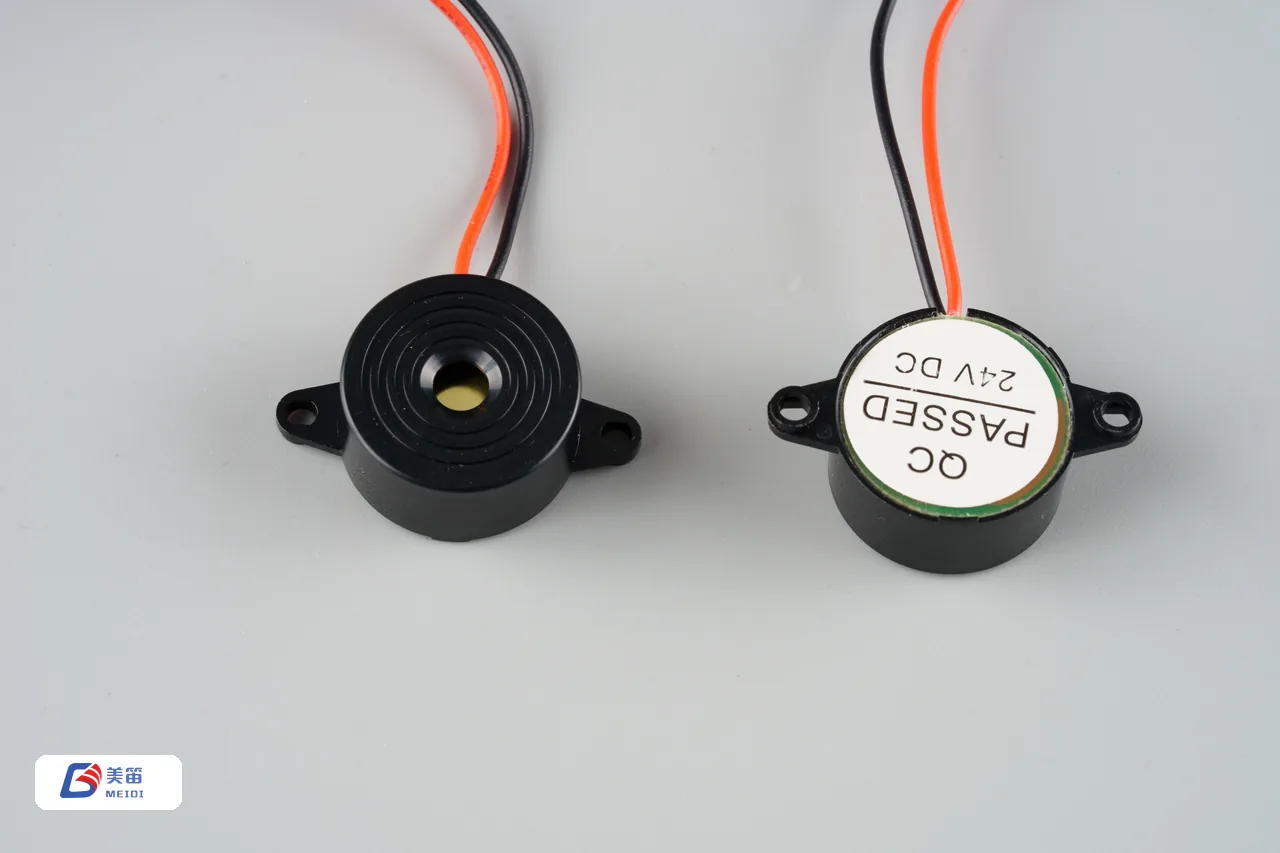

تقوم MEIDI بتطوير وتصنيع منتجات الجرس الكهرومغناطيسي لمتطلبات الجهد المختلفة وطرق التركيب وبيئات التطبيق، وكل صفارة تخرج من المصنع ويتم اختبارها صوتيًا، وتدعم العمل المخصص على الأداء الكهربائي والإخراج الصوتي والتصميم الميكانيكي.
عادة ليس بشكل مباشر. يسحب الجرس المغناطيسي النشط حوالي 30 مللي أمبير عند الجهد المقدر، وهو أكثر مما يمكن أن توفره وحدة GPIO النموذجية، لذا استخدم ترانزستور صغير أو MOSFET كمفتاح وقم بتزويد الجرس من السكة. يتم بعد ذلك تشغيل إشارة التحكم أو إيقاف تشغيلها ببساطة، دون الحاجة إلى شكل موجة.
هناك سببان، وكلاهما شائع. تعمل العلبة على تخميد مسار الصوت وحجبه، بتكلفة تتراوح عادةً من 5 إلى 10 ديسيبل، وقد يكون مصدر الإمداد أقل من الجهد المقنن. قم بقياس مستوى ضغط الدم (SPL) داخل المبيت وليس في الهواء الحر، وتأكد من وجود السكة عند أطراف الجرس تحت الحمل.
يستخدم الجرس المغناطيسي النشط ملفًا ومغناطيسًا وحجابًا ويمتد من تيار مستمر عادي مع مذبذب مدمج، ويسحب ما يقرب من 30 مللي أمبير ويعطي نغمة كاملة ومستديرة. يستخدم الجرس الانضغاطي عنصرًا سيراميكيًا، ويسحب تيارًا أقل بكثير وأرق، ولكنه يحتاج إلى شكل موجة مدفوع ويقدم حملًا سعويًا. اختر المغناطيسي عندما تريد أبسط محرك أقراص؛ اختر بيزو عندما تكون القوة والارتفاع هي القيود.
لا - تم تثبيت المذبذب داخل العبوة، وبالتالي يتم ضبط درجة الصوت في المصنع. إذا كنت بحاجة إلى نغمات مختلفة أو تنبيهات متدرجة أو لحن، فحدد أالجرس السلبي المغناطيسيوقيادتها من الدائرة المضيفة بدلاً من ذلك.
نعم. الSMD الجرس المغناطيسي النشطتم تصميم النطاق للحام بإعادة التدفق، بما في ذلك أجزاء مثل MLT-9650Y-5V بأبعاد 9.6 × 9.6 × 5.0 ملم. قم بتأكيد ملف إنحسر التدفق مع المورد، حيث يجب أن يتحمل الحجاب الحاجز والإسكان درجة حرارة الذروة.
عادةً ما تأتي صفارات الكتالوج المغناطيسية النشطة في إصدارات 3 فولت، 5 فولت، 12 فولت و24 فولت، غالبًا ضمن نفس العائلة الميكانيكية - على سبيل المثال سلسلة 12.0 × 9.5 مم تمتد على الأربعة. يتيح ذلك لتصميم لوحة واحدة خدمة العديد من قضبان الإمداد.
عادةً ما تصل قوة صفارة الكتالوج المغناطيسية النشطة إلى 85 إلى 90 ديسيبل، وهو ما يناسب مؤشرات اللوحة والأجهزة والتأكيدات. عندما تكون البيئة صاخبة أو يجب أن ينتقل التنبيه عبر الغرفةصفارة إنذارتصنيفها عند 95 ديسيبل أو أعلى هي الفئة المناسبة بدلاً من ذلك. حدد ذلك من التثبيت، وليس من ورقة البيانات وحدها.
في كثير من الأحيان نعم. يتم تقديم العديد من المجموعات الميكانيكية في الكتالوج - بما في ذلك سلسلة 12.0 × 9.5 ملم - بجهد 3 فولت، و5 فولت، و12 فولت، و24 فولت بنفس المخطط. يتيح ذلك لتخطيط لوحة واحدة أن يخدم العديد من أنواع المنتجات ويحافظ على صفارة مغناطيسية نشطة مؤهلة عبر النظام الأساسي.
تبدأ النماذج القياسية عادةً بـ 1000 قطعة مع عينات مجانية للتقييم. تحمل طلبات الجهد أو التردد أو الإسكان المخصصة موك أعلى لأنه يجب إعداد الأدوات والتحقق الصوتي. تعتمد المهلة الزمنية على الموسم، لذا قم بتأكيدها في مرحلة الاستفسار وليس في مرحلة الطلب.
