جيانغسو ميديقامت بتصنيع طنانات كهرومغناطيسية وكهرضغطية منذ عام 2011. تضم منشأة الإنتاج خطوط تجميع SMD مخصصة حيث تعمل آلات الالتقاط والوضع الآلية وأفران إعادة التدفق ومحطات الاختبار الصوتي بالتسلسل. يصل الإنتاج الشهري للصافرات المثبتة على السطح إلى عدة ملايين من الوحدات، مدعومة بفرق هندسة العمليات والأدوات الداخلية. بالنسبة للمشاريع التي تتطلب تخطيطات دبوس محددة، أو أبعاد غلاف، أو ملفات تعريف صوتية، توفر الشركة تخصيص OEM وODM مدعومًا بقدرات النماذج الأولية في الموقع.
صفارات SMD عبارة عن مكونات صوتية مثبتة على السطح تولد تنبيهات مسموعة في مجموعات إلكترونية مدمجة. وعلى عكس نظيراتها من خلال الثقوب، فقد تم تصميمها لوضع الالتقاط والوضع الآلي ولحام إعادة التدفق، مما يقلل من وقت التجميع ويحسن اتساق العملية. يمكن تقسيمها إلى مجموعتين رئيسيتين بناءً على آلية القيادة الخاصة بها:SMD الجرس المغناطيسي النشطوSMD الجرس السلبي المغناطيسيالنماذج التي تعتمد على الملف والحجاب الحاجز المغناطيسي، وSMD الجرس السلبي الكهروإجهاديالوحدات التي تستخدم عنصر السيراميك المرتبط بركيزة معدنية. يخدم كلا النوعين التطبيقات التي تكون فيها مساحة اللوحة محدودة ويفضل إجراء عملية لحام آلية نظيفة.
تعمل صفارات SMD النشطة على دمج دائرة مذبذبة، وبالتالي فإن تطبيق جهد التيار المستمر ضمن النطاق المقنن ينتج عنه على الفور نغمة تردد ثابتة. تتطلب صفارات SMD السلبية موجة مربعة خارجية أو إشارة PWM، مما يمنح المصمم التحكم في درجة الصوت ودورة التشغيل وحجم الصوت. يعتمد الاختيار بين الإصدارات الكهرومغناطيسية والكهرضغطية على نطاق التردد المطلوب، والميزانية الحالية، وطبيعة النغمة. عادةً ما توفر أجهزة SMD الكهرومغناطيسية صوتًا أقل حدة وأكثر ثراءً، في حين توفر أنواع SMD الكهرضغطية تنبيهًا أكثر وضوحًا وترددًا أعلى مع استهلاك أقل للطاقة.
تتوفر صفارات SMD بأبعاد مدمجة، عادةً 5 مم × 5 مم، 7.5 مم × 7.5 مم، أو 9 مم × 9 مم، بارتفاعات تتراوح من 2 مم إلى 5 مم. تتضمن الفولتية المقدرة عادةً 3 فولت، و5 فولت، و12 فولت تيار مستمر، مع مستويات ضغط صوت تصل إلى 70 ديسيبل إلى 95 ديسيبل عند 10 سم. عادةً ما يقع تردد الرنين لصافرات SMD الكهرومغناطيسية بين 200 هرتز و3 كيلو هرتز، في حين أن أنواع SMD الكهرضغطية يتردد رنينها بين 2 كيلو هرتز و6 كيلو هرتز. عند اختيار نموذج، يجب فحص ملف تعريف التدفق مقابل التصنيف الحراري للجرس للتأكد من أن الغلاف البلاستيكي والوصلات الداخلية تتحمل درجة حرارة اللحام القصوى، عادةً من 250 درجة مئوية إلى 260 درجة مئوية لعدة ثوانٍ.
تم العثور على أجهزة إنذار SMD في الأجهزة المحمولة، والإلكترونيات التي يمكن ارتداؤها، وأجهزة استشعار إنترنت الأشياء، ووحدات المنزل الذكي حيث تكون العقارات في أعلى مستوياتها. تستخدمها الأدوات الطبية المحمولة وأدوات التشخيص للتأكيد الصوتي للضغط على الأزرار أو حالات الإنذار. تعتمد إلكترونيات لوحة القيادة في السيارات بشكل متزايد على صفارات SMD لمؤشرات إشارة الانعطاف وتنبيهات مستشعرات ركن السيارة نظرًا لتوافقها مع التجميع الآلي. تقوم الأنظمة الصناعية المدمجة ومعدات الاتصالات أيضًا بدمج هذه الأجزاء لتوفير مؤشر الحالة المحلية دون إضافة كميات كبيرة.
يتضمن إنتاج صفارات SMD في MEIDI ربطًا دقيقًا للعنصر الصوتي بركيزة PCB، أو ربط الأسلاك أو التوصيل البيني للرقاقة، أو الإفراط في قولبة الغلاف، أو الاختبار الصوتي الآلي بنسبة 100%. يتم إجراء التحقق من صحة ملف تعريف إعادة التدفق على كل دفعة للتحقق من سلامة وصلة اللحام. يغطي نظام الجودة المعتمد ISO9001 أيضًا اختبارات الموثوقية الدورية بما في ذلك التدوير الحراري، والتعرض للرطوبة، والصدمات الميكانيكية، مما يضمن أداءً ميدانيًا ثابتًا لعملاء OEM بكميات كبيرة.
ما هي الميزة الرئيسية لاختيار جهاز SMD بدلاً من الجرس الموجود عبر الفتحة؟
يمكن وضع صفارات SMD ولحامها تلقائيًا باستخدام معدات الالتقاط والوضع القياسية وأفران إعادة التدفق، مما يقلل بشكل كبير من عمالة التجميع ويحسن إمكانية تكرار العملية في الإنتاج بكميات كبيرة. كما أنها تشغل مساحة أقل على اللوحة ويمكن تركيبها على جانبي PCB.
هل يمكن لصافرات SMD أن تتحمل دورات إنحسر متعددة؟
يتم تصنيف معظم صفارات SMD لدورتين أو ثلاث دورات لإعادة التدفق عند درجات حرارة الذروة حوالي 250 درجة مئوية إلى 260 درجة مئوية، بشرط ألا يتجاوز الوقت فوق درجة حرارة السائل الحد المحدد. قد يؤدي تجاوز التصنيف الحراري إلى تشويه الغلاف البلاستيكي أو تدهور العنصر الصوتي. يُنصح بمراجعة ورقة البيانات المحددة وإجراء التحقق من صحة العملية قبل الإنتاج الكامل.
هل تتوفر عناصر الجرس SMD كأقراص كهرضغطية عارية؟
تشير فئة الجرس SMD إلى المكونات المعبأة بالكامل والقابلة للحام بإعادة التدفق. إذا كانت هناك حاجة إلى قرص سيراميك كهرضغطية مكشوف بدون مبيت، فإنعنصر الجرستحتوي الفئة على مجموعة من العناصر الانضغاطية العارية التي يمكن تركيبها في أغلفة مخصصة أو ربطها مباشرة بلوحة PCB.
يسرد الجدول أدناه جميع المواصفات القياسية للمنتجات في هذه السلسلة. الحلول المخصصة متاحة بناء على طلبك؛ لا تتردد في الاتصال بنا لمزيد من متطلبات التخصيص.
| نموذج | صورة المنتج | تردد الرنين (كيلو هرتز) | السعة الحرة (pF) | المقاومة المكافئة (Ω) | فقدان العزل الكهربائي (تان δ) | درجة حرارة التشغيل (درجة مئوية) | مادة الركيزة | الأبعاد (مم) |

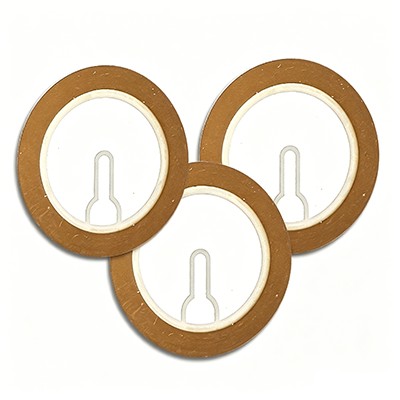

| فت-11T-7.8A1 |
|
7.8 ± 1.0 | 12000±30% (عند 120 هرتز) | ≥500 | ≥5% | -20~+70 | النحاس | Ø11.0×0.18 |

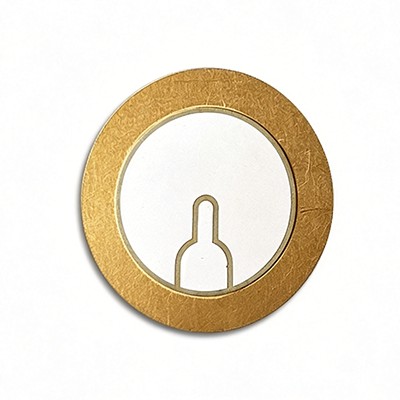

| فت-11T-9.0A1 |
|
9.0 ± 1.0 | 12000±30% (عند 120 هرتز) | ≥500 | ≥5% | -20~+70 | النحاس | Ø11.0×0.18 |
| فت-12.5T-7.8A1 |
|
7.8±0.8 | 12000±30% (عند 120 هرتز) | ≥300 | ≥5% | -20~+70 | النحاس | Ø12.5×0.19 |
| فت-12T-8.0A1 |
|
8.0 ± 1.0 | 17000±30% (عند 120 هرتز) | ≥300 | ≥5% | -20~+70 | النحاس | Ø12.0×0.18 |
| فت-27T-4.0B1-C25 |
|
4.0±0.5 | 25000/2600±30% (عند 120 هرتز) | ≥500 | ≥5% | -20~+70 | النحاس | Ø27.0×0.44 |
| فت-35T-2.9B1-C30 |
|
2.9 ± 0.5 | 30000/3300±30% (عند 120 هرتز) | ≥500 | ≥5% | -20~+70 | النحاس | Ø35.0×0.55 |
