يعد الجرس المغناطيسي السلبي أحد مكونات الإشارات المسموعة الأكثر تنوعًا والمستخدمة في الأجهزة الإلكترونية الحديثة. على عكس الجرس النشط الذي يحمل مذبذبًا داخليًا خاصًا به، يعتمد الجرس المغناطيسي السلبي على إشارة محرك خارجي لإنتاج الصوت. بالنسبة للمهندسين والمشترين ومصممي المنتجات، فإن فهم كيفية عمل الجرس السلبي المغناطيسي هو الخطوة الأولى نحو اختيار المكون الصوتي المناسب لأجهزة الإنذار ولوحات التحكم والأجهزة الذكية والمعدات الصناعية. يشرح هذا الدليل الهندسي لعام 2026 مبدأ العمل والهيكل الداخلي ومعايير الاختيار ومعلمات المنتج الحقيقية للجرس السلبي المغناطيسي، ويقارنه بالبدائل النشطة والكهرضغطية حتى تتمكن من اختيار الجرس المغناطيسي السلبي المناسب بثقة.
1. ما هو الجرس السلبي المغناطيسي؟
الجرس السلبي المغناطيسي هو محول صوتي كهرومغناطيسي يحول الإشارة الكهربائية إلى صوت مسموع. كلمة "خامل" تعني أن المكون لا يحتوي على مذبذب مدمج؛ فهو يحتاج إلى إشارة موجة مربعة خارجية أو إشارة تيار متردد حتى يهتز. تشير كلمة "مغناطيسي" إلى آلية الملف المتحرك: ملف، ومغناطيس دائم، وغشاء مغناطيسي حديدي رفيع. نظرًا لأن الجرس السلبي المغناطيسي يترك النغمة وطبقة الصوت واللحن تحت سيطرة وحدة التحكم الدقيقة المضيفة، فإنه يوفر مرونة أكبر بكثير من الجرس النشط ذو النغمة الثابتة. باختصار، الجرس السلبي المغناطيسي هو ابن عم عائلة الجرس "الغبي" لكنه قابل للبرمجة، وهذه القابلية للبرمجة هي أعظم نقاط قوته.
2. كيف يعمل الجرس المغناطيسي السلبي؟
يعتمد مبدأ تشغيل الجرس السلبي المغناطيسي على الكهرومغناطيسية واهتزاز الحجاب الحاجز. تتم العملية في خمس خطوات:
الخطوة 1 - تطبيق الإشارة.يرسل المتحكم الدقيق أو دائرة القيادة المخصصة موجة مربعة (PWM) إلى طرفي الجرس السلبي المغناطيسي. تُفضل الموجة المربعة على الموجة الجيبية لأن حوافها الحادة تعمل على تبديل تيار الملف بشكل حاسم، مما يؤدي إلى تحسين الكفاءة وارتفاع الصوت.
الخطوة 2 - توليد المجال المغناطيسي.يخلق التيار المتردد الذي يتدفق عبر الملف مجالًا مغناطيسيًا متقلبًا حول القلب.
الخطوة 3 - تفاعل القوة.يتفاعل هذا المجال المتغير مع المجال الساكن للمغناطيس الدائم، مما يدفع ويسحب الغشاء المغناطيسي الحديدي نحو المغناطيس وبعيدًا عنه عند تردد المحرك.
الخطوة 4 - الاهتزاز والصوت.يتأرجح الحجاب الحاجز بسرعة، مما يؤدي إلى إزاحة جزيئات الهواء وإنتاج موجات صوتية. تنتج الموجة المربعة 2.4 كيلو هرتز نغمة 2.4 كيلو هرتز؛ يتم تحديد تردد الصوت بالكامل من خلال الإشارة الخارجية. هذا هو السبب في أن الجرس المغناطيسي السلبي يمكنه إعادة إنتاج أي نغمة تقوم ببرمجتها.
الخطوة 5 - ضبط الرنين.إن قيادة الجرس السلبي المغناطيسي بالقرب من تردد الرنين الميكانيكي الخاص به يؤدي إلى زيادة مستوى ضغط الصوت (SPL) والكفاءة. يتراوح صدى معظم الوحدات بين 2.0 كيلو هرتز و2.7 كيلو هرتز. يؤثر تجويف العلبة أيضًا على الرنين، لذلك يمكن أن يتغير أداء المقعد بمجرد تركيب الجرس في علبة مغلقة.
هذه الطبيعة "الغبية" - التي يتم التحكم فيها بالكامل بواسطة الدائرة الخارجية - هي بالضبط ما يحدد الجرس المغناطيسي السلبي على أنه سلبي، ولهذا السبب يمكن لنموذج واحد أن يخدم العديد من الوظائف الصوتية.
3. المكونات الرئيسية للطنان السلبي المغناطيسي
يشترك كل صفارة مغناطيسية سلبية في أربعة أجزاء أساسية:
لفائف.لف النحاس حول بكرة. وعندما يمر التيار من خلاله، يصبح الملف مغناطيسًا كهربائيًا. تبلغ مقاومة الملف (DCR) عادةً 16 أوم، أو 42 أوم، أو 140 أوم، والتي تحكم حساب تيار القيادة.
مغناطيس دائم.يوفر المجال المغناطيسي الأساسي الثابت الذي يعمل ضده مجال الملف لتحريك الحجاب الحاجز.
غشاء.لوحة رقيقة ومرنة من الحديد المغناطيسي - غالبًا ما تكون عبارة عن سبيكة من الحديد والنيكل - موضوعة فوق المغناطيس مباشرة. وهو الجزء الذي يهتز جسديا ليصدر الصوت.
السكن.علبة بلاستيكية أو معدنية تحمي الأجزاء الداخلية وتشكل الإخراج الصوتي وتحدد بصمة ثنائي الفينيل متعدد الكلور. تتراوح الأحجام الشائعة من Φ12×8.5 مم إلى 12.0×9.0 مم، مع خيارات منخفضة الحجم للأجهزة الرفيعة. تحدد هذه الأجزاء الأربعة كل صفارة مغناطيسية سلبية في السوق.
4. الطنانة النشطة مقابل الطنانة السلبية: ما الفرق؟
الفرق بين أجهزة الإنذار النشطة والسلبية هو ما إذا كان مصدر التذبذب موجودًا داخل المكون أو داخل البرنامج الثابت الخاص بك. في أوراق البيانات، قد ترى أيضًا الشروطمحول(محرك خارجي) ومؤشر(محرك داخلي).
يدمج الجرس النشط مذبذبًا داخليًا. قم بتطبيق طاقة التيار المستمر ضمن نطاقها المقنن وسيصدر صوتًا من تلقاء نفسه بنغمة ثابتة - بدون رمز، ولا أجزاء إضافية. وعلى النقيض من ذلك، يحتوي الجرس المغناطيسي السلبي على الملف والحجاب الحاجز فقط. يجب أن تقوم وحدة MCU أو برنامج التشغيل IC بإنشاء الشكل الموجي. بالنسبة للجرس المغناطيسي السلبي، تكون المقايضة بسيطة: يمنحك النشاط النشط أسرع تكامل وبدون أي برامج ثابتة؛ يمنحك السلبي التحكم في درجة الصوت والألحان وأجهزة الإنذار ذات النغمتين من محول طاقة واحد منخفض التكلفة.
غرض
الجرس النشط
الجرس السلبي المغناطيسي
مصدر محرك الأقراص
مذبذب داخلي (طاقة التيار المستمر)
موجة مربعة خارجية/MCU PWM
نغمة الإخراج
مُثَبَّت
يحددها المستخدم (التردد + الواجب)
حاجة البرامج الثابتة
تشغيل/إيقاف GPIO
الموقت / قناة PWM
تصميم لهجة
صفارة واحدة / إنذار
الصفافير والنغمات والألحان
الاستخدام النموذجي
غرد عند التشغيل، تنبيه بالخطأ
ردود فعل لوحة المفاتيح، إنذار متعدد المستويات
5. الجرس المغناطيسي مقابل الكهروضغطي: مقارنة المواصفات
تصدر الطنانات المغناطيسية والكهروضغطية صوتًا، لكنهما تفعلان ذلك بطريقة مختلفة. يقوم الجرس المغناطيسي السلبي بتحريك الملف والمغناطيس؛ الجرس الكهرضغطي يثني قرصًا سيراميكيًا. إن المقايضات العملية مهمة لاختيار المكونات.
المعلمة
الجرس السلبي المغناطيسي
الجرس الكهرضغطي
جهد التشغيل
1.5-12 فولت تيار مستمر
3-30 فولت تيار مستمر
السحب الحالي
~30-100 مللي أمبير
2-10 مللي أمبير
تردد الرنين
2.0–2.7 كيلو هرتز (نغمة كاملة ودافئة)
3.0–4.0 كيلو هرتز (حاد، نغمي)
شخصية الصوت
أكمل وأكثر "شبيهاً بالمتحدث"
أكثر وضوحًا وأكثر إلكترونية
SPL @ 10 سم
75-100 ديسيبل
80-100 ديسيبل
البصمة
مدمجة أسطواني / مستطيل
قرص رفيع جدًا
الأفضل ل
الجهد المنخفض، نغمة أكثر ثراء، مواقع صاخبة
أجهزة رفيعة وطاقة منخفضة للغاية
بالنسبة للسياق، وضع قادة عالميون مثل Murata وTDK العديد من المعايير في المكونات الكهروضغطية والكهربائية الصوتية؛ يظل الجرس السلبي المغناطيسي هو الخيار المفضل حيث يتطلب الأمر جهدًا منخفضًا ونغمة أكمل. عندما تكون الميزانية والنغمة مهمتين، غالبًا ما يفوز الجرس المغناطيسي السلبي على بيزو للتصميمات ذات الجهد المنخفض.
6. المعايير الفنية الرئيسية التي يجب التحقق منها
عند تقييم الجرس المغناطيسي السلبي، اقرأ ورقة البيانات مقابل هذه المعلمات:
مستوى ضغط الصوت (SPL).يتم قياس جهارة الصوت بالديسيبل عند 10 سم. قد تحتاج المواقع الصناعية إلى 85 ديسيبل أو أكثر؛ تأكد من أن SPL يتجاوز الضوضاء المحيطة بما لا يقل عن 10 ديسيبل.
جهد التشغيل (Vp-p).سعة الذروة إلى الذروة للموجة المربعة الموصى بها (على سبيل المثال، 3 Vp-p، 5 Vp-p، 12 V) - وليس جهد مصدر التيار المستمر. هذه هي السعة التي يجب أن يقدمها سائقك.
تردد الرنين.قم بالقيادة بالقرب من هذا التردد للحصول على أقصى قدر من الإنتاج والكفاءة. عملية خارج الرنين تهدر الطاقة وتخفض ضغط الصوت.
مقاومة الملف (DCR) والتيار.يسحب ملف 42Ω عند 5 Vp-p ما يقرب من 40 مللي أمبير؛ قم بتغيير حجم ترانزستور محرك الأقراص وفقًا لقانون أوم (I = V / R).
حماية الصمام الثنائي Flyback.نظرًا لأن الجرس المغناطيسي السلبي عبارة عن حمل حثي، فإن إيقاف تشغيل المحرك يؤدي إلى ارتفاع جهد المجال المغناطيسي الخلفي. يعمل الصمام الثنائي الحر (flyback) الموجود عبر الملف على حماية تبديل MOSFET أو BJT من التلف.
نوع المحطة.SMD لخطوط الالتقاط والوضع الآلية، أو من خلال الفتحة (THT) للوحات اليدوية والمعيارية.
لجعل النظرية ملموسة، فيما يلي نماذج تمثيلية للجرس المغناطيسي السلبي من كتالوج MEIDI، مع الجهد المقدر الفعلي، وتردد الرنين، وSPL، ومقاومة الملف المستخدمة في الإنتاج. تتوافق مقاومة الملف التي تبلغ 16Ω / 42Ω / 140Ω مع مجموعات المحركات النموذجية 3 V / 5 V / 12 V.
نموذج
الحجم (مم)
تصنيف V
تردد الرنين
SPL @ 10 سم
الملف R (Ω)
ماكس الحالي
HN-12012.4KHZ-16R
12.0×9.0
3 خامسا
2400 هرتز
≥85 ديسيبل
16±5
≥80 مللي أمبير
HN-12062.4 كيلو هرتز
12.0×9.0
5 خامسا
2400 هرتز
≥85 ديسيبل
42±5
≥60 مللي أمبير
HN-120652.7KHZ-42R
12.0×6.5
5 خامسا
2700 هرتز
≥85 ديسيبل
42±5
≥60 مللي أمبير
HN-12085-16R
Φ12×8.5
3 خامسا
2048 هرتز
≥85 ديسيبل
16 ± 4
≥50 مللي أمبير
HN-12122KHZ-140R
12.0×9.0
12 فولت
2000 هرتز
≥85 ديسيبل
140 ± 10
≥40 مللي أمبير
جميع الطرز المدرجة هي صفارات كهرومغناطيسية (مغناطيسية) سلبية تم تصنيعها بموجب أنظمة ISO 9001 / ISO 14001 ومتوافقة مع RoHS وREACH وCE. تتوفر الخصائص الكهربائية الكاملة والرسومات التفصيلية ومنحنيات SPL في كل صفحة منتج وفي ورقة البيانات القابلة للتنزيل. انظركتالوج الجرس المغناطيسي السلبيللمجموعة الكاملة.
8. لماذا تختار الجرس السلبي المغناطيسي؟
يوفر الجرس السلبي المغناطيسي العديد من المزايا التي تجعله خيارًا افتراضيًا للعديد من التصميمات:
مرونة الترددقم بتغيير إشارة القيادة وسيؤدي الطراز الواحد العديد من الوظائف — الإنذارات والتأكيدات وحتى الألحان البسيطة.
فعالية التكلفة.محول طاقة واحد غير مكلف يتم التحكم فيه بواسطة وحدة MCU موجودة يتفوق على العديد من أجهزة الإنذار النشطة ذات النغمة الثابتة.
حجم صغير.تناسب الحزم مثل Φ12×8.5 مم الأجهزة المحمولة والقابلة للارتداء ذات المساحة المحدودة.
عملية الجهد المنخفض.يعمل من 3 فولت، مثالي للمنتجات التي تعمل بالبطارية.
حياة طويلة.لا يوجد مذبذب داخلي ليفشل؛ يوفر البناء الميكانيكي البسيط موثوقية قوية على المدى الطويل.
هذا هو السبب في أن الجرس السلبي المغناطيسي يناسب كلاً من المنتجات الاستهلاكية والصناعية.
9. حيث يتم استخدام الطنانة المغناطيسية السلبية
يظهر الجرس السلبي المغناطيسي أينما يجب سماع الجهاز. تشمل التطبيقات النموذجية ما يلي:
أنظمة الإنذار والأمن (الاقتحام، الحريق، كشف الغاز)
إلكترونيات السيارات (تذكير حزام الأمان، تحذير فتح الباب جزئيًا، مستشعر ركن السيارة)
الإلكترونيات الاستهلاكية (الهواتف، الأجهزة اللوحية، الأجهزة القابلة للارتداء، الأجهزة المنزلية)
الأجهزة الطبية (أجهزة مراقبة المرضى، مضخات التسريب، معدات التشخيص)
في كل حالة، يوفر الجرس المغناطيسي السلبي ردود فعل مسموعة منخفضة التكلفة وموثوقة تعمل حتى في البيئات الساطعة أو الصاخبة حيث تفشل المؤشرات المرئية. يحل الجرس المغناطيسي السلبي هذه المشكلة بصوت بسيط ومنخفض التكلفة.
10. كيفية اختيار الجرس المغناطيسي السلبي المناسب
استخدم قائمة التحقق هذه لمطابقة الجرس المغناطيسي السلبي مع منتجك:
عامل الاختيار
ما للتحقق
العرض / محرك الجهد
مطابقة نظام 3 فولت، 5 فولت، أو 12 فولت؛ تأكيد تصنيف Vp-p
جهارة الصوت المطلوبة
يجب أن يتغلب SPL عند 10 سم على الضوضاء المحيطة بمقدار 10 ديسيبل
تكرار
اختر نموذجًا يتناسب تردد الرنين معه مع السمع البشري والمكان المحيط به
الميزانية الحالية
حجم الترانزستور المحرك لتيار ملف 30-100 مللي أمبير
تصاعد
SMD للأتمتة، THT للوحات القابلة للخدمة
بيئة
تحقق من درجة حرارة التشغيل وحماية الدخول

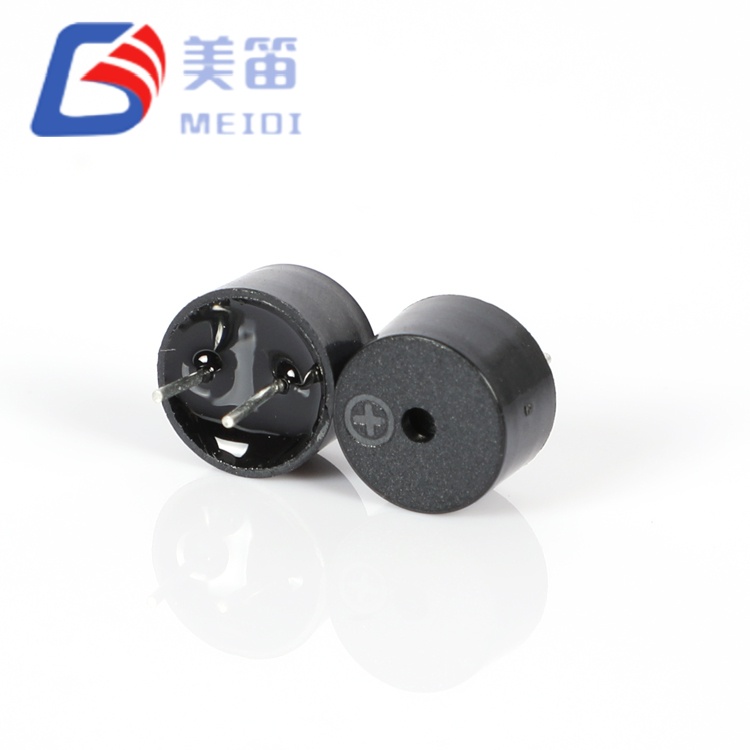

وكمثال عملي، يعمل طراز MEIDI المدمج مقاس 9 × 5.5 مم HNB-09A05 عند 5 فولت تيار مباشر، ويوفر 82 ديسيبل عند 10 سم في مساحة صغيرة SMD - وهو مثالي للتصميمات المحمولة والقابلة للارتداء ذات المساحة المحدودة. بالنسبة لخيار 12.0×9.0 مم 5 فولت، يتردد صدى HN-12062.4KHZ بالقرب من 2.4 كيلو هرتز عند ≥85 ديسيبل مع ملف 42Ω. انظرصفحة النموذج 9.5×5.5 ملم، القائمة النماذج الكاملة، أواتصل بفريقناللعينات.
11. المشاكل والحلول الشائعة
هادئ جدا.بالنسبة للجرس المغناطيسي السلبي، عادةً ما يكون جهد المحرك أو التيار منخفضًا جدًا، أو يكون التردد خارج الرنين. قم بالقيادة عند المستوى Vp-p المقدر بالقرب من الرنين.
لا صوت.تحقق من القطبية، وتأكد من أن وحدة MCU تقوم بالفعل بإخراج موجة مربعة، وتأكد من تبديل ترانزستور المحرك.
نغمة مشوهة.أضف الصمام الثنائي flyback وتأكد من أن السائق يمكنه توفير تيار الملف دون تراجع.
تم حظر الجرس.تأكد من أن العلبة لا تغطي منفذ الصوت؛ يؤثر حجم التجويف على الرنين ويمكن أن يؤدي إلى كتم صوت الخرج.
12. كيف تدعم MEIDI مصادر الجرس الخاصة بك
مع 15 عامًا من الخبرة في التصدير، توفر MEIDI (Jiangsu Huaneng Electronics) نماذج صفارة مغناطيسية سلبية في حزم SMD وحزم من خلال الفتحات، من عائلات محركات 3 فولت إلى 12 فولت، مع SPL حتى 100 ديسيبل. يتم تصنيع جميع المنتجات وفقًا لأنظمة ISO 9001 وISO 14001 وتتوافق مع متطلبات RoHS وREACH وCE. استكشاف كاملاكتالوج الجرس المغناطيسي السلبيأواتصل بفريقناللعينات والمواصفات المخصصة.
13. الأسئلة الشائعة
كيف أقوم بقيادة الجرس السلبي المغناطيسي من MCU؟
استخدم مؤقتًا/منفذ PWM لإخراج موجة مربعة بالتردد المطلوب، ثم قم بتبديل الملف من خلال ترانزستور أو MOSFET. لا تستطيع معظم منافذ MCU GPIO توفير مصدر 30-100 مللي أمبير الذي يحتاجه الجرس المغناطيسي السلبي، لذلك يلزم وجود مرحلة تشغيل.
هل يمكن للجرس المغناطيسي السلبي أن يعزف لحنًا؟
نعم. نظرًا لأن النغمة يتم ضبطها بواسطة إشارة خارجية، يمكنك تسلسل ترددات مختلفة لإنشاء ألحان أو منبه ثنائي النغمة أو أصوات تأكيد مميزة من صفارة مغناطيسية سلبية واحدة.
مغناطيسي أم بيزو – أيهما يجب أن أختار؟
اختر صفارة مغناطيسية سلبية للأنظمة ذات الجهد المنخفض والنغمة الأكثر ثراءً والبيئات الصاخبة. اختر بيزو عندما تكون الطاقة المنخفضة للغاية والشكل الرفيع أكثر أهمية.
لماذا يكون الجرس المغناطيسي السلبي هادئًا؟
الأسباب الأكثر شيوعًا هي عدم كفاية تيار المحرك، أو تردد الرنين المنقطع، أو منفذ الصوت المسدود. قم بالقيادة عند Vp-p المقدر بالقرب من تردد الرنين وحافظ على المنفذ خاليًا.
ما هي الشهادات التي يجب أن يحصل عليها الجرس عالي الجودة؟
ابحث عن أنظمة التصنيع ISO 9001 وISO 14001، بالإضافة إلى الامتثال لـ RoHS وREACH وCE. وتؤكد هذه سلامة المواد وجودة الإنتاج المتسقة لأسواق التصدير.
خاتمة
يعد الجرس المغناطيسي السلبي مكونًا مسموعًا بسيطًا وموثوقًا ومرنًا للغاية. من خلال فهم كيفية عمله - الملف والمغناطيس والحجاب الحاجز الذي يتم تشغيله بواسطة موجة مربعة خارجية - والتحقق من المعلمات الحقيقية مثل الجهد المقدر، وتردد الرنين، وSPL، ومقاومة الملف، يمكنك تحديد النموذج المناسب، وتصميم دائرة محرك آمنة مع حماية مناسبة من الصمام الثنائي الطائر، وتقديم تعليقات صوتية واضحة في أي منتج. تصفحمجموعة الجرس المغناطيسي السلبي من MEIDIأوتواصل مع فريقناللحصول على الدعم الهندسي والعينات.
