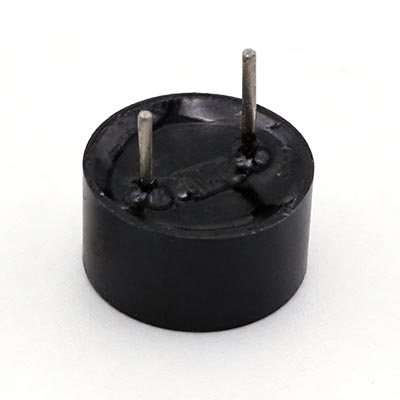

صفارة مغناطيسية نشطة ذاتية القيادة لأجهزة الإنذار

يحتوي الجرس المغناطيسي النشط على ملف، ومغناطيس دائم، وغشاء مغناطيسي حديدي، ودائرة مذبذب في وحدة واحدة قائمة بذاتها. عندما يكون الجهد DC داخلها يتم تطبيق النطاق المقدر، حيث تقوم الإلكترونيات الموجودة على اللوحة تلقائيًا بمقاطعة تيار الملف عند تردد الرنين الميكانيكي، مما يتسبب في اهتزاز الحجاب الحاجز وإصدار صوت ثابت نغمة. لا يوجد مولد إشارة خارجي، أو مخرج PWM لوحدة التحكم الدقيقة، أو برنامج تشغيل إضافي المرحلة مطلوبة. يؤدي سلوك التوصيل والصوت هذا إلى جعل الجرس المغناطيسي النشط أ الاختيار المتكرر للمعدات التي يكون فيها التنبيه ذو التردد الثابت هو كل ما هو مطلوب بساطة الدائرة هي الأولوية.

المذبذب الداخلي وتبسيط الدوائر

يتم ضبط المذبذب المدمج على نقطة الرنين في الحجاب الحاجز والملف التجميع، والذي يقع عادةً بين 200 هرتز و3 كيلو هرتز. لأن التبديل يحدث ذلك على الجرس نفسه، ويحتاج النظام المضيف فقط إلى توفير تيار مستمر نظيف العرض. هذا يلغي الحاجة إلى جهاز توقيت طرفي على وحدة التحكم الدقيقة و يقلل من تعقيد البرامج الثابتة. وبالمقارنة، أالجرس السلبي المغناطيسييتطلب توليد موجة مربعة خارجية أو إشارة PWM عند تردد الرنين الصوت، مما يمنح المصمم التحكم في درجة الصوت ومستوى الصوت ولكن على حساب إضافي دوائر القيادة. في المواقف التي يكون فيها نفس خط التيار المستمر يعمل بالفعل على تشغيل منطق آخر، يمكن توصيل الجرس النشط مباشرة، وأحيانًا باستخدام مقاومة تسلسلية فقط للحد الحالي.

الجهد والتيار والإخراج الصوتي

يتم تصنيع الطنانات المغناطيسية النشطة للجهود الاسمية مثل 1.5 فولت، 3 فولت، 5 فولت، 12 فولت، و24 فولت تيار مستمر. يحدد الجهد المقنن مقاومة الملف و مستوى ضغط الصوت الناتج، والذي يقع عادةً بين 80 ديسيبل و100 ديسيبل عند 10 سم. يتراوح السحب الحالي عادةً بين 10 مللي أمبير إلى 50 مللي أمبير، مع أعلى الحالي يتوافق بشكل عام مع الإخراج الأعلى. تردد الرنين ثابت حسب التصميم الميكانيكي ولا يمكن تغييرها ميدانيا ولو كانت متعددة يمكن تحديد متغيرات نمط النغمة (مستمر، نابض، أو متناوب) في وقت الطلب. بالنسبة للتطبيقات التي تتطلب مساحة تثبيت على السطح، يمكن استخدام SMD الجرس المغناطيسي النشطيقدم نفس التأرجح الذاتي السلوك في حزمة متوافقة مع إعادة التدفق.

حيث يتم استخدام الطنانات المغناطيسية النشطة

تظهر هذه الإنذارات عبر مجموعة واسعة من المنتجات التي تحتاج إلى مصدر موثوق وموثوق مؤشر مسموع منخفض التكلفة. الأجهزة المنزلية مثل المكيفات، تستخدمها أفران الميكروويف والغسالات للحصول على ردود فعل الضغط على المفاتيح و تنبيهات نهاية الدورة. تعتمد لوحات الإنذار الأمني ​​وكاشفات الدخان على نغمة عالية ومباشرة للإشارة إلى الخطر. في بيئة السيارات، الباب مفتوح غالبًا ما تستخدم التحذيرات والتذكيرات المتعلقة بحزام الأمان صفارات مغناطيسية نشطة بسبب ذلك يمكنهم العمل مباشرة من سكة بطارية 12 فولت بدون إشارة إضافية تكييف. المعدات الصناعية، بما في ذلك إمدادات الطاقة والقابلة للبرمجة تقوم وحدات التحكم المنطقية أيضًا بدمج هذه المكونات لتوفير خطأ محلي إشارة.

الإنتاج وضمان الجودة في MEIDI

تقوم MEIDI بتصنيع صفارات مغناطيسية نشطة على خطوط تجميع مخصصة الجمع بين لف الملف الآلي، وإدخال المغناطيس، ولحام الحجاب الحاجز، و مرفق ثنائي الفينيل متعدد الكلور مذبذب. تجتاز كل وحدة فحصًا صوتيًا في نهاية الخط الذي يسجل مستوى ضغط الصوت، وتردد الرنين، والاستهلاك الحالي، مع الاحتفاظ بالبيانات لتتبع الدفعة. نظام الجودة ISO9001 يتطلب أيضًا أخذ عينات دورية لدورة درجة الحرارة، ومقاومة الرطوبة، ومتانة لحام الحرارة، مما يضمن أداءً ميدانيًا ثابتًا عبره أحجام الإنتاج. بالنسبة للعملاء الذين يحتاجون إلى نمط نغمة مخصص، هناك نمط مختلف طول الرصاص، أو مقاومة ملف محددة، يمكن للفريق الهندسي تعديلها التصميم وتقديم عينات التوصيف قبل تشغيل الإنتاج الرئيسي.

التعليمات

هل يمكنني تغيير تردد الجرس المغناطيسي النشط بعد بنائه؟

لا، يتم تحديد تردد الرنين ميكانيكيًا بواسطة الحجاب الحاجز والملف التجميع ولا يمكن تعديله خارجيًا. إذا كان إخراج التردد المتغير المطلوبة، أالجرس السلبي المغناطيسييقودها متحكم صغير ستكون إشارة PWM خيارًا أكثر ملاءمة.

هل يعمل الجرس المغناطيسي النشط مع إمداد التيار المستمر المتقلب؟

يتوقع المذبذب الداخلي جهدًا ثابتًا نسبيًا للتيار المستمر داخل نطاق التشغيل المحدد. تقلبات كبيرة في الجهد، أو تموج، أو عكس القطبية يمكن أن يسبب عملية غير منتظمة أو ضرر دائم. مكثف فصل بسيط والصمام الثنائي المتسلسل لحماية القطبية العكسية من الإضافات الشائعة إلى مدخلات الطاقة.

ما الفرق بين الجرس المغناطيسي النشط والجرس الكهرضغطي النشط؟

كلاهما يتأرجحان ذاتيًا ويتطلبان فقط مصدرًا للتيار المستمر، لكنهما يستخدمان مختلفًا تقنيات محولات الطاقة. يصدر الجرس المغناطيسي النشط ترددًا منخفضًا، لهجة أكثر دفئا ويمكن أن تعمل من الفولتية المنخفضة جدا. انصفارة كهرضغطية نشطةيولد درجة أعلى وأكثر وضوحا الصوت وعادةً ما يسحب تيارًا أقل. يعتمد الاختيار على النغمة المطلوبة الشخصية وميزانية الطاقة والصوتيات.

يسرد الجدول أدناه جميع المواصفات القياسية للمنتجات في هذه السلسلة. الحلول المخصصة متاحة بناء على طلبك؛ لا تتردد في الاتصال بنا لمزيد من متطلبات التخصيص.

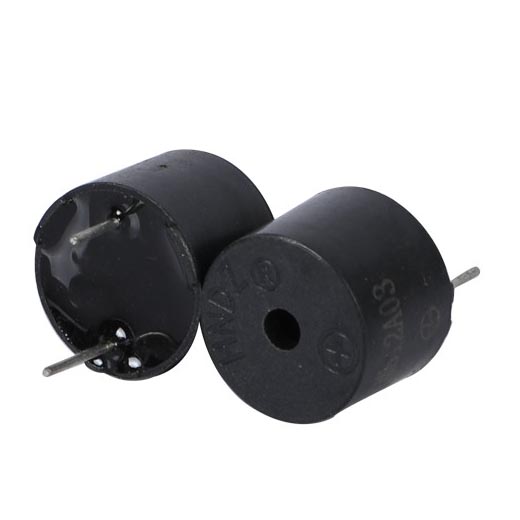

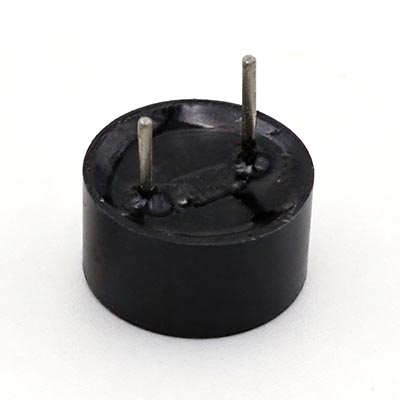

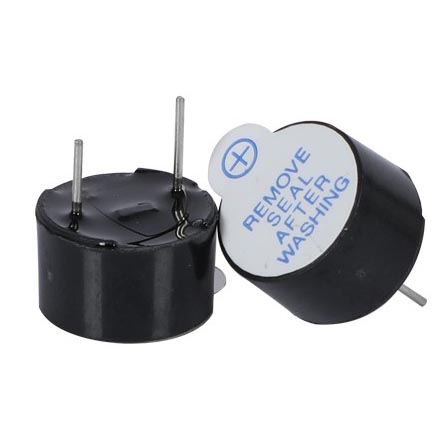

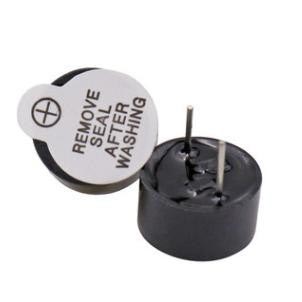

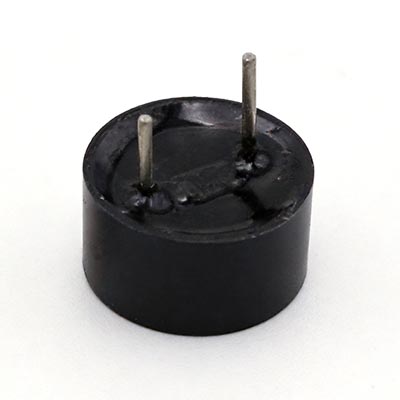

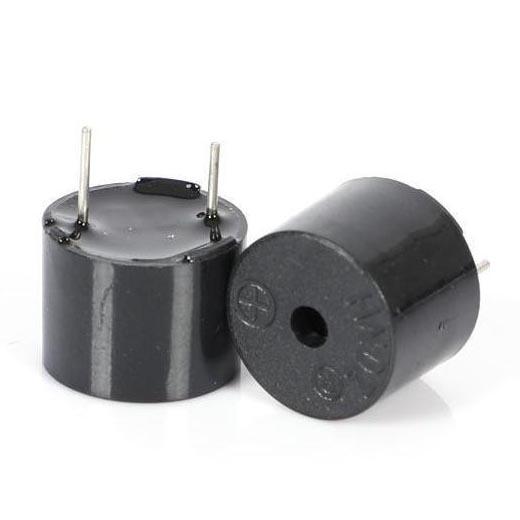

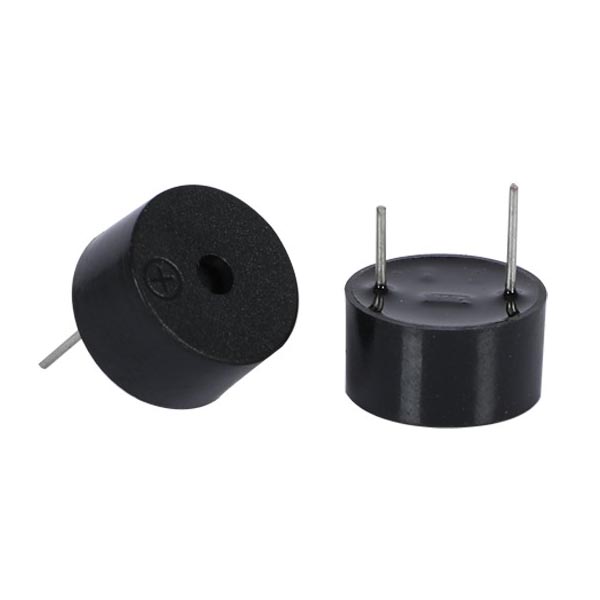

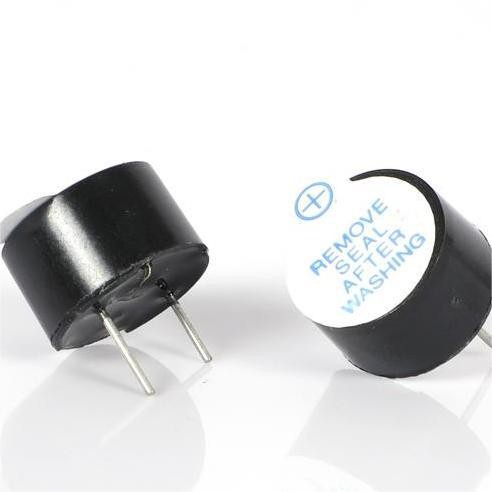

نموذج	صورة المنتج	الفولطية (VDC)	جهد التشغيل (VDC)	مستوى ضغط الصوت عند 10 سم (ديسيبل)	التشغيل الحالي (مللي أمبير)	تردد الرنين (هرتز)	درجة حرارة التشغيل (°C)	الوزن (ز)	الأبعاد (مم)

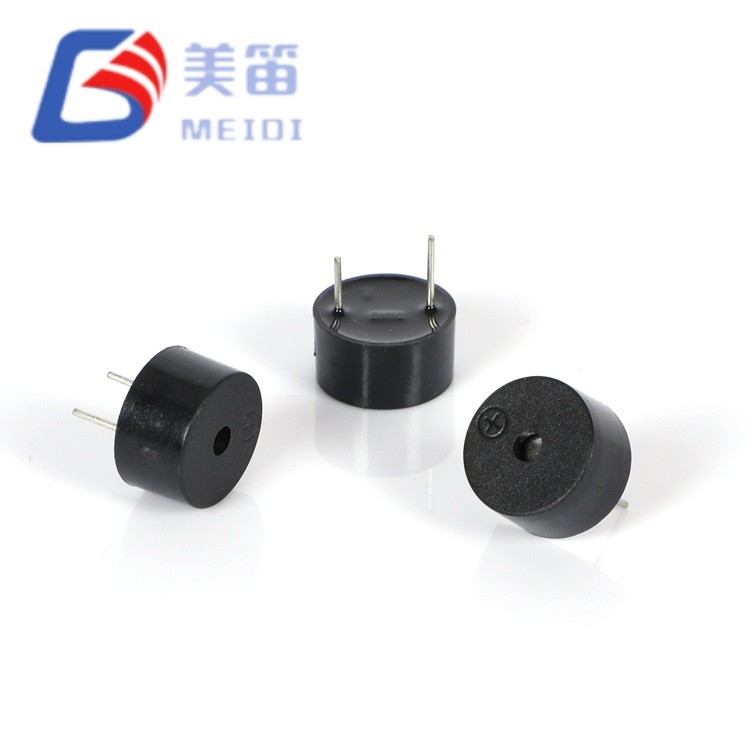

HMB1206-03		3	2~5	≥85	≥30	2700 ± 300	-20~+70	1.7	Ø12.0×6.5
HMB1206-05		5	3 ~ 7	≥85	≥30	2700 ± 300	-20~+70	1.7	Ø12.0×6.5
HMB1206-12		12	8 ~ 16	≥85	≥30	2700 ± 300	-20~+70	1.7	Ø12.0×7.5
HMB1275-03B		3	2~5	≥85	≥30	2700 ± 300	-20~+70	1.7	Ø12.0×7.5
HMB1275-05B 65		5	3 ~ 7	≥83	≥30	2700 ± 300	-20~+70	1.7	Ø12.0×7.5
HMB1275-05B 95		5	3 ~ 7	≥85	≥30	2700 ± 300	-20~+70	1.7	Ø12.0×7.5
HMB1275-05C		5	3 ~ 7	≥85	≥30	2700 ± 300	-20~+70	1.7	Ø12.0×7.5
HMB1275-12C		12	8 ~ 16	≥85	≥30	2700 ± 300	-20~+70	1.7	Ø12.0×7.5
HMB1275-24B		24	18 ~ 26	≥90	≥30	2400 ± 300	-20~+70	1.7	Ø12.0×7.5
HNB09A12		12	8 ~ 16	≥85	≥30	2700 ± 300	-20~+70	0.75	Ø9.0×5.5
HNT-9042-03		3	1.5 ~ 4.5	≥85	≥30	2700 ± 300	-20~+70	0.71	Ø9.0×4.2
HNT-9042-05		5	3 ~ 7	≥85	≥30	2700 ± 300	-20~+70	0.71	Ø9.0×4.2
HNT-9042-12		12	8 ~ 16	≥85	≥30	2700 ± 300	-20~+70	0.71	Ø9.0×4.2
HNT-9650-03		3	1.5 ~ 4.5	≥85	≥30	2700 ± 300	-20~+70	0.78	Ø9.6×5.0
HNT-9650-05		5	3 ~ 7	≥85	≥30	2700 ± 300	-20~+70	0.78	Ø9.6×5.5
HNT-9650-12		12	8 ~ 16	≥85	≥30	2700 ± 300	-20~+70	0.78	Ø9.6×5.0
TMB12A03		3	2~5	≥85	≥30	2400 ± 300	-20~+70	1.7	Ø12.0×9.5

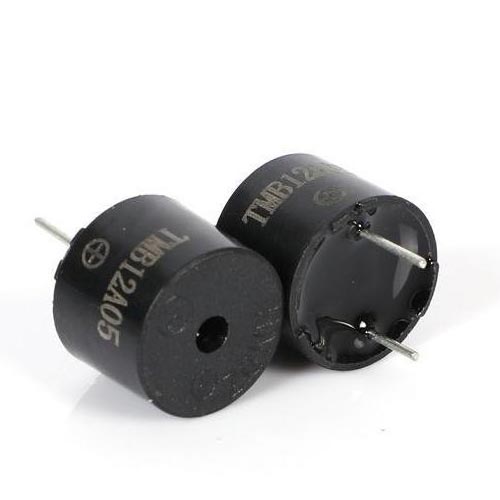

TMB12A05		5	3 ~ 7	≥85	≥30	2400 ± 300	-20~+70	1.7	Ø12.0×9.5

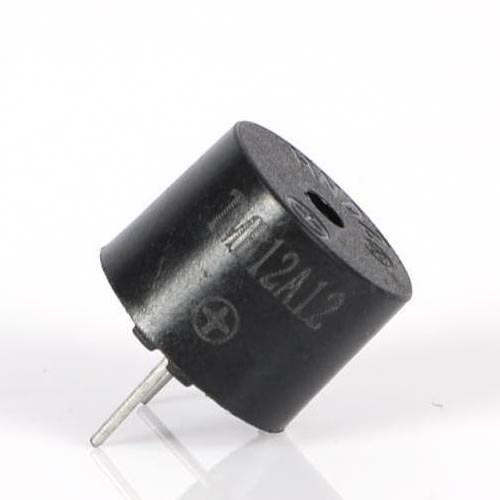

TMB12A12		12	8 ~ 16	≥88	≥30	2700 ± 300	-20~+70	1.7	Ø12.0×9.5
TMB12A24		24	18 ~ 26	≥90	≥30	2400 ± 300	-20~+70	1.7	Ø12.0×9.5
