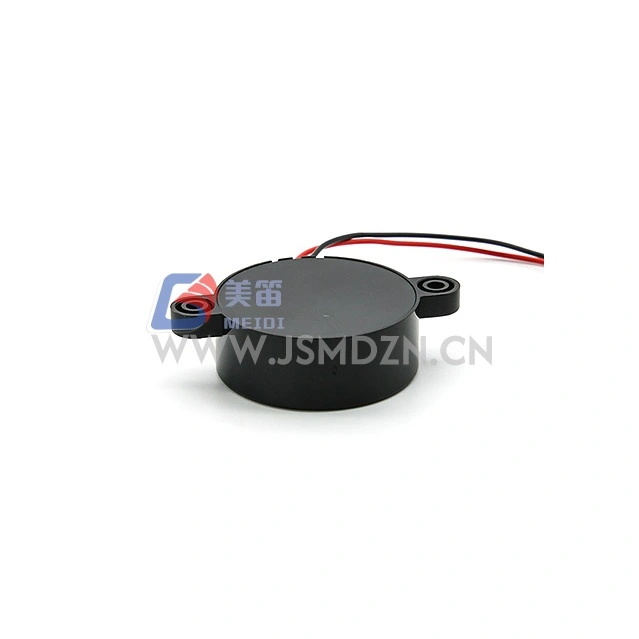

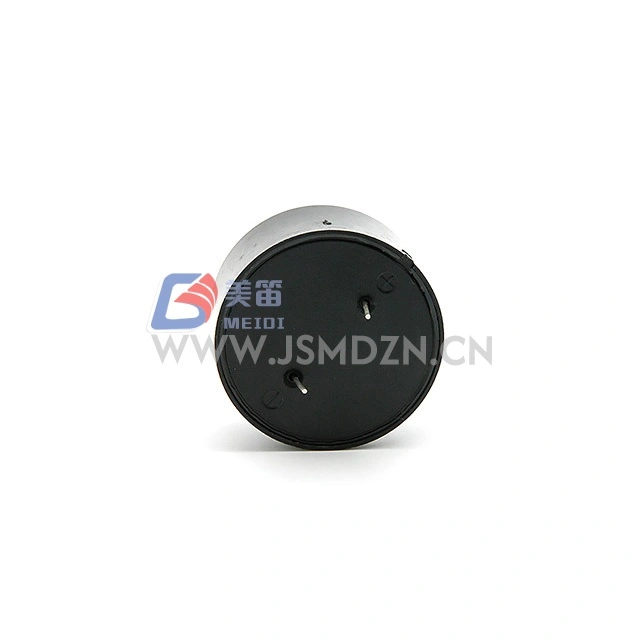

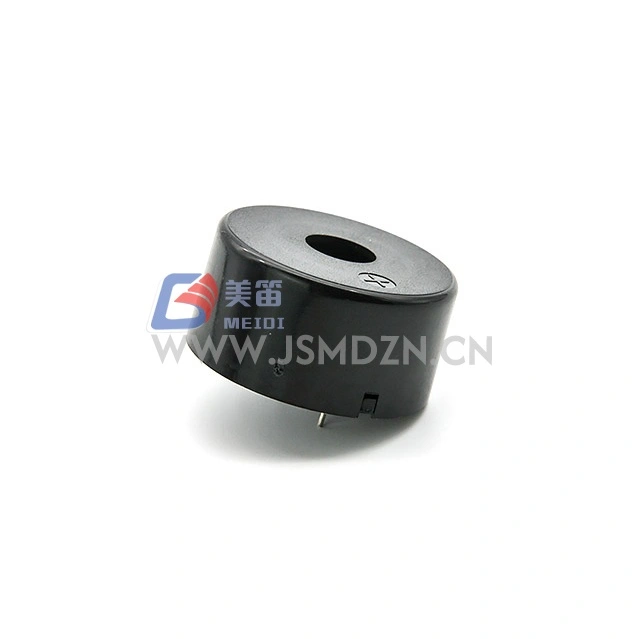

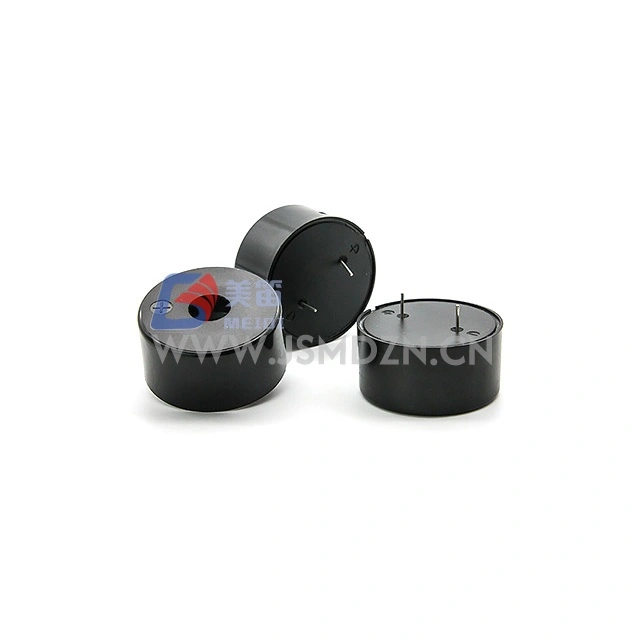

The MEIDI HND-4020 3KHz Piezo Electronic Alarm is an electronic alarm unit designed for audible warning and alert applications. ويستخدم محول طاقة كهرضغطية مدفوعًا بموجة مربعة خارجية أو إشارة PWM، مما يسمح لمصممي النظام بالتحكم في تردد النغمة ونمطها.
The HND-4020 resonates at 3000±500Hz and produces Min. 89dB sound pressure at 3Vp-p, 3kHz, 50% duty, measured at 30cm. The wide 1~25Vp-p operating range supports various driver circuit designs. مع سعة 30000±30%pF عند 1 كيلو هرتز وغطاء PPO أسود، يناسب هذا الإنذار الإلكتروني أنظمة التنبيه الصناعية والأمنية وأنظمة التحكم في العمليات.
مرونة محرك الأقراص الخارجي - يقبل محرك PWM أو محرك الموجة المربعة لإخراج نغمة قابلة للبرمجة
تردد رنين 3000 هرتز - تم ضبطه في المصنع بتفاوت ±500 هرتز
نطاق الجهد العريض - نطاق التشغيل 1 ~ 25Vp-p يدعم دوائر التشغيل المتنوعة
انخفاض الاستهلاك الحالي - ماكس. 5 مللي أمبير عند 3Vp-p، 3 كيلو هرتز، 50%
غلاف PPO — مادة PPO سوداء للمتانة الحرارية والميكانيكية
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | إنذار إلكتروني | — |
| الجهد المقنن | 3 ف-ص | لكل شروط الاختبار |
| جهد التشغيل | 1 ~ 25 فب-ص | نطاق إشارة القيادة |
| تردد الرنين | 3000 ±500 هرتز | — |
| مستوى ضغط الصوت | دقيقة. 89 ديسيبل | 3Vp-p، 3 كيلو هرتز، 50%، 30 سم |
| التصنيف الحالي | الأعلى. 5 مللي أمبير | 3Vp-p، 3 كيلو هرتز، 50% |
| السعة | 30000 ±30% الجبهة الوطنية | عند 1 كيلو هرتز |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| الأبعاد الخارجية | Φ39.5 × 26 ملم | الجسم فقط، لكل رسم الأبعاد |
| تباعد ثقب التركيب | 18 ملم | لكل رسم البعد |
| الوزن الصافي | حوالي 15 جرام | — |
| مواد الإسكان | PPO | أسود |
| الامتثال البيئي | بنفايات | — |
أنظمة إنذار محرك خارجي — معدات مزودة بوحدة تحكم دقيقة أو محرك IC يوفر PWM أو مخرج موجة مربعة
تنبيهات العمليات الصناعية - تحذيرات الأخطاء والمخاطر في أنظمة التحكم
لوحات الأمان - أجهزة إنذار للتطفل والحالة مدفوعة بإشارات تحكم خارجية
أنظمة تنبيه قابلة للبرمجة - يتيح تعديل التردد إخراج أنماط متعددة النغمات ومتغيرة
المعدات الإلكترونية العامة - نغمات الحالة، وإشعارات الأخطاء، وتعليقات المشغل
| متطلبات التصميم | ميزة HND-4020 |
| إخراج نغمة قابلة للبرمجة | يتيح محرك PWM الخارجي التردد والأنماط المتغيرة |
| توافق واسع للجهد | نطاق التشغيل 1~25Vp-p يلائم تصميمات السائق المختلفة |
| السحب الحالي المنخفض | الأعلى. 5 مللي أمبير في ظروف الاختبار المقدرة |
| تركيب اللوحة | غلاف Φ39.5 مم مع فتحات تثبيت لتركيب الهيكل |
| مطابقة دائرة القيادة | سعة اسمية 30000pF لمطابقة محرك بيزو القياسي |
تقوم MEIDI بتصنيع جهاز الإنذار الإلكتروني HND-4020 ضمن عمليات إنتاج خاضعة للرقابة. تخضع كل دفعة إنتاج إلى:
التحقق من التردد – اختبار تردد الرنين عند 3000±500 هرتز
التحقق من SPL - التحقق من ضغط الصوت عند 3Vp-p، 3 كيلو هرتز، 50%، 30 سم
اختبار الاستهلاك الحالي - ماكس. تحقق من 5 مللي أمبير في ظل ظروف الاختبار المقدرة
فحص الأبعاد - فحص تخطيط الجسم وفتحة التثبيت بقطر 39.5 × 26 مم
اختبار الموثوقية - بما في ذلك اختبار مدى الحياة لدرجة الحرارة العادية لمدة 96 ساعة، والتخزين في درجة حرارة عالية +80 درجة مئوية، والتخزين في درجة حرارة منخفضة -30 درجة مئوية، والتعرض للرطوبة لمدة 48 ساعة عند +40 درجة مئوية/90-95% رطوبة نسبية، وصدمة درجة الحرارة 10 دورات (+70 درجة مئوية↔-20 درجة مئوية)، واختبار السقوط من ارتفاع 1.2 متر، والاهتزاز الميكانيكي متعدد المحاور
يتم تصنيع المنتجات بمواد متوافقة مع RoHS. اتصل بـ MEIDI للحصول على وثائق الجودة التفصيلية وتقارير الاختبار.
1. هل يتطلب HND-4020 مذبذبًا خارجيًا أو إشارة PWM؟
نعم. The HND-4020 requires an external AC or PWM signal at or near its resonant frequency of 3000Hz. لن ينتج جهد التيار المستمر وحده خرجًا مسموعًا لأن العنصر الكهرضغطي يتطلب عكس القطبية للثني ميكانيكيًا وتوليد ضغط الصوت.
2. ما هو جهد القيادة والتردد الموصى به لجهاز HND-4020؟
تسرد مواصفات المصدر ظروف الاختبار لموجة مربعة التشغيل 3Vp-p، 3 كيلو هرتز، 50%. نطاق جهد التشغيل هو 1 ~ 25Vp-p. للحصول على خرج صوت مقدر، قم بالقيادة بسرعة 3Vp-p بالقرب من تردد الرنين.
3. لماذا يتم قياس SPL عند 30 سم بدلاً من 10 سم؟
تسرد مواصفات المصدر الحد الأدنى. 89 ديسيبل عند 30 سم تحت ظروف الاختبار المقدرة. تعد مسافة القياس هذه جزءًا من حالة الاختبار المحددة ويجب استخدامها عند مقارنة الإخراج الصوتي.
4. ما هي سعة HND-4020 ولماذا يهم؟
السعة الاسمية هي 30000±30%pF عند 1 كيلو هرتز. يحدد هذا الحمل السعوي التيار المطلوب من دائرة السائق. تأكد من أن السائق يمكنه توفير تيار كافٍ عند تردد التحويل والجهد.
5. ما هي أبعاد تركيب HND-4020؟
يُظهر رسم الأبعاد جسمًا بقطر Φ39.5 مم مع ارتفاع إجمالي 26 مم وفتحات تثبيت متباعدة بمقدار 18 مم. اتصل بـ MEIDI للحصول على الرسم الميكانيكي الرسمي.

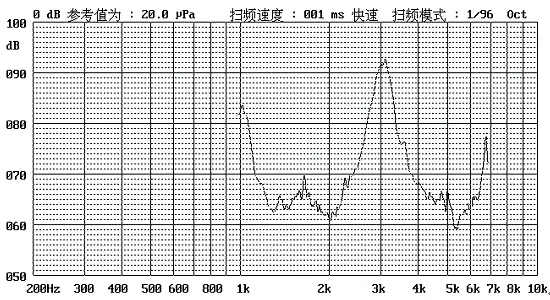

للحصول على أوراق البيانات الفنية، أو ملاحظات تطبيق دائرة القيادة، أو بيانات استجابة التردد، أو مناقشة تكوين OEM، اتصل بـ MEIDI. تتوفر مواصفات المنتج ووثائق التأهيل بموجب اتفاقية عدم الإفشاء المتبادلة.
