إنذار MEIDI HND-4333M الإلكتروني مع مخرج صوت 95 ديسيبل هو إنذار إلكتروني عالي الجهد مصمم لتطبيقات التحذير المسموع التي تتطلب محرك تيار متردد أو تيار مستمر بمستويات جهد مرتفعة. تم تصنيف هذا الإنذار عند 110VDC/VAC مع نطاق تشغيل 60~150VDC/VAC، وهو يتكامل مع دوائر التحذير المتصلة بالتيار الكهربائي وأنظمة التحكم الصناعية ذات الجهد العالي دون تنظيم إضافي للجهد.
ينتج HND-4333M الحد الأدنى. ضغط صوت 95 ديسيبل عند 110 فولت تيار مستمر/تيار متردد، 10 سم، مع تردد رنين 2800±500 هرتز. تسرد مواصفات المصدر معلمة التردد مع تدوين متقطع ونوع النغمة على أنه مستمر. يوفر غلاف ABS الأسود عامل شكل بقطر Φ43.0 مم بوزن صافي 36 جم تقريبًا. تتراوح درجة حرارة التشغيل من -20 إلى +70 درجة مئوية، مع معدل تخزين يصل إلى -30 درجة مئوية إلى +80 درجة مئوية.
محرك تيار متردد/تيار مستمر عالي الجهد - مُقدر بـ 110 فولت تيار مستمر/تيار متردد مع نطاق تشغيل يتراوح بين 60 إلى 150 فولت تيار مستمر/تيار متردد للاتصال المباشر بدوائر الإمداد ذات الجهد العالي
خرج ضغط الصوت 95 ديسيبل - الحد الأدنى. 95 ديسيبل عند 110 فولت تيار مستمر/ فولت تيار متردد، 10 سم للتنبيه الصوتي في البيئات الصناعية
تردد الرنين 2800 هرتز — تم ضبطه في المصنع عند 2800±500 هرتز مع إخراج نغمة مستمر
غلاف ABS أسود — قطر البناء Φ43.0 مم، الوزن الصافي 36 جرامًا تقريبًا
نطاق درجة حرارة واسع - -20 درجة مئوية ~ +70 درجة مئوية، تخزين -30 درجة مئوية ~ +80 درجة مئوية
| المعلمة | قيمة | ملحوظات |
| نوع المنتج | إنذار إلكتروني | — |
| الجهد المقنن | 110 فولت تيار مستمر/تيار متردد | الاسمي |
| جهد التشغيل | 60 ~ 150 فولت تيار مستمر/VAC | نطاق مستمر |
| التصنيف الحالي | الأعلى. 20 مللي أمبير | عند 110VDC/VAC |
| مستوى ضغط الصوت | دقيقة. 95 ديسيبل | عند 110VDC/VAC، 10 سم |
| تردد الرنين | 2800 ±500 هرتز | تدوين متقطع لكل المواصفات |
| نغمة | مستمر | لكل المواصفات |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| مواد الإسكان | ABS | أسود |

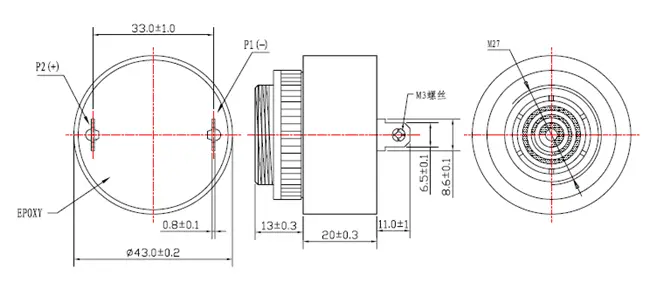

| القطر | Φ43.0 ملم | لكل رسم البعد |
| الوزن الصافي | حوالي 36 جرام | — |
دوائر الإنذار ذات الجهد العالي — أنظمة مزودة بمصدر تيار متردد/تيار مستمر 110 فولت للتحذير الصوتي المباشر
لوحات التحكم الصناعية - إنذارات الأعطال والحالة في المعدات المتصلة بالتيار الكهربائي
إخطارات الحريق والسلامة - وحدات الإنذار الصوتي في منشآت السلامة في المباني المزودة بمصدر 110 فولت
التحذير من مخاطر العمليات - التحميل الزائد للمعدات والإخطار بالأخطاء في البيئات الصناعية
أنظمة التحذير الإلكترونية العامة - التطبيقات التي تتطلب محركًا عالي الجهد وإخراج صوت يبلغ 95 ديسيبل
| متطلبات التصميم | ميزة HND-4333M |
| محرك الجهد العالي | تصنيف 110VDC/VAC، نطاق التشغيل 60~150VDC/VAC للتوصيل المباشر بالتيار الكهربائي |
| إخراج مسموع | دقيقة. 95 ديسيبل عند 110 فولت تيار متردد/تيار متردد، 10 سم |
| مرونة العرض | يقبل جهد التيار المتردد والتيار المستمر ضمن نطاق التشغيل |
| عامل الشكل المضغوط | Φ43.0mm غلاف ABS بوزن 36 جرام تقريبًا |
| التحمل لدرجات الحرارة | نطاق التشغيل -20 درجة مئوية ~ +70 درجة مئوية للبيئات الصناعية |
تقوم MEIDI بتصنيع الإنذار الإلكتروني HND-4333M بإخراج صوت 95 ديسيبل في ظل عمليات إنتاج خاضعة للرقابة. تخضع كل دفعة إنتاج إلى:
التحقق من التردد – اختبار تردد الرنين عند 2800±500 هرتز
التحقق من مستوى ضغط الصوت (SPL) - التحقق من ضغط الصوت عند 110 فولت تيار مستمر/تيار متردد، 10 سم
اختبار الاستهلاك الحالي - ماكس. فحص 20 مللي أمبير عند 110VDC/VAC
اختبار الموثوقية - بما في ذلك اختبار العمر لمدة 96 ساعة عند الجهد المقدر مع 1/2 موجة مربعة لدورة التشغيل، +80 درجة مئوية للتخزين في درجة حرارة عالية (96 ساعة)، -40 درجة مئوية للتخزين في درجة حرارة منخفضة (96 ساعة)، والتعرض للرطوبة لمدة 48 ساعة عند +40 درجة مئوية/90 ~ 95% رطوبة نسبية، وصدمة درجة الحرارة 10 دورات (+70 درجة مئوية ↔-20 درجة مئوية)، واختبار السقوط 1.2 متر، واختبار الاهتزاز الميكانيكي (1000) مرات / دقيقة، سعة 1.5 مم، 3 محاور)
يتم تصنيع المنتجات بمواد متوافقة مع RoHS. اتصل بـ MEIDI للحصول على وثائق الجودة التفصيلية وتقارير الاختبار.
1. ماذا يعني "متقطع" في مواصفات التردد، وما علاقتها بالنغمة "المستمرة"؟
تسرد مواصفات المصدر تردد الرنين على أنه "2800±500 هرتز/متقطع" ونوع النغمة على أنه "مستمر". يظهر التدوين المتقطع في حقل معلمة التردد، بينما يتم تحديد النغمة على أنها مستمرة. اتصل بـ MEIDI للحصول على توضيح بشأن علاقة دورة العمل ونمط النغمة لتطبيقك.
2. هل يمكن تشغيل HND-4333M بجهد التيار المتردد والتيار المستمر؟
نعم. يتم تحديد الجهد المقنن على أنه 110VDC/VAC، ونطاق جهد التشغيل هو 60~150VDC/VAC. يقبل المنبه إدخال التيار المتردد والتيار المستمر ضمن هذا النطاق. تأكد من أن جهد الإمداد الخاص بك يقع ضمن نطاق التشغيل المحدد.

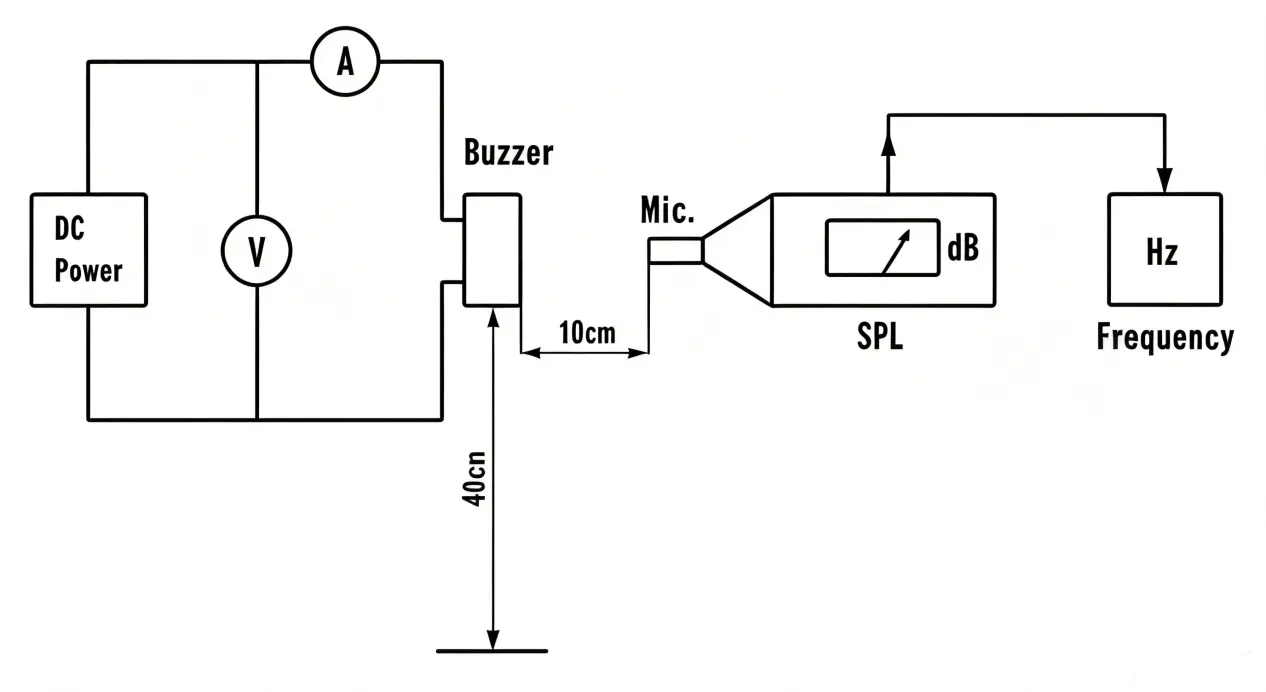

3. ما هي مسافة وحالة قياس مستوى ضغط الصوت؟
مواصفات المصدر تنص على الحد الأدنى. 95 ديسيبل عند 110 فولت تيار متردد/تيار متردد، 10 سم. يتم أخذ القياس على مسافة 10 سم تحت الجهد المقنن. استخدم شرط القياس هذا عند مقارنة الإخراج الصوتي مع وحدات الإنذار الأخرى.
4. ما هي مواد وأبعاد الغلاف التي يستخدمها HND-4333M؟
يستخدم HND-4333M غلاف ABS أسود بقطر Φ43.0 مم ووزن صافي 36 جم تقريبًا. اتصل بـ MEIDI للحصول على رسم الأبعاد الرسمي الذي يوضح الأبعاد الميكانيكية الكاملة وتفاصيل التركيب.
للحصول على أوراق البيانات الفنية أو بيانات المواصفات الصوتية أو مناقشة تكوين OEM، اتصل بـ MEIDI. تتوفر مواصفات المنتج ووثائق التأهيل بموجب اتفاقية عدم الإفشاء المتبادلة.
