كيف يعمل الجرس الكهروضغطي النشط على تحسين أنظمة التنبيه الإلكترونية الحديثة؟

2026-09-02 0 اترك لي رسالة

باختصار:يحمل الجرس الكهرضغطي النشط مذبذبًا خاصًا به، لذا فإن طاقة التيار المستمر البسيطة هي كل ما تحتاجه لإنتاج نغمة تنبيه نهائية. يشرح دليل 2026 هذا كيفصفارة كهرضغطية نشطةوكيف يختلف عن السلبي، ولماذا يعمل على تحسين أنظمة التنبيه الإلكترونية الحديثة، ومكان استخدامه، وكيفية اختيار النموذج المناسب - بمواصفات حقيقية مأخوذة من كتالوج إنتاج MEIDI.

1. ما هو الجرس الكهرضغطي النشط؟

انصفارة كهرضغطية نشطةهو مكون صوتي يستخدم التأثير الكهرضغطي لتوليد إشارة مسموعة، ويحتوي على دائرة مذبذبة مدمجة. على عكس النوع السلبي، الذي ينتظر إشارة موجة مربعة خارجية لتحديد درجة الصوت، فإنصفارة كهرضغطية نشطةيسأل فقط عن جهد التيار المستمر داخل نطاقه المقنن. قم بتوصيل طرفي الجرس الكهرضغطي النشط بالطاقة وتبدأ النغمة من تلقاء نفسها.

هذه الخاصية الفردية هي السبب وراءصفارة كهرضغطية نشطةأصبح مكون التنبيه الافتراضي عبر العديد من فئات المنتجات. لا يتعين على المصممين كتابة تعليمات برمجية لتوليد النغمات، أو إضافة مذبذب IC، أو ضبط دائرة محرك الأقراص. يظل تخطيط ثنائي الفينيل متعدد الكلور أبسط، ويتحرك التطوير بشكل أسرع، ويكون الصوت المنبعث متطابقًا في كل وحدة تخرج من خط الإنتاج. يعد هذا الاتساق سببًا كبيرًا في اعتماد الجرس الكهرضغطي النشط على نطاق واسع.

تكافئ المعدات الإلكترونية الحديثة أيضًا المكونات الصغيرة والرفيعة والهادئة من حيث استهلاك الطاقة. نموذجيصفارة كهرضغطية نشطةيسحب فقط بضعة مللي أمبير، ويتحمل نطاقات درجات الحرارة الواسعة، ويستمر في العمل لسنوات داخل حاويات مغلقة. تتوافق هذه السمات تمامًا مع ما يحتاجه نظام التنبيه الإلكتروني.

2. الجرس الكهرضغطي النشط مقابل الجرس الكهرضغطي السلبي

أسرع طريقة لفهمصفارة كهرضغطية نشطةهو وضعه ضد أخيه السلبي. يعتمد كلاهما على نفس السيراميك والحجاب الحاجز، لكنهما يختلفان في من يزود الإشارة المتناوبة التي تحرك الجرس الكهرضغطي النشط.

وجه	صفارة كهرضغطية نشطة	صفارة كهرضغطية سلبية
إشارة القيادة	مذبذب داخلي، DC فقط	موجة مربعة خارجية من MCU أو السائق
خيارات النغمة	نغمة واحدة ثابتة	أي تردد تقوم بإنشائه
جهد البرمجيات	لا أحد	يتطلب رمز النغمة وتوقيت PWM
منطقة BOM و PCB	أجزاء أقل، مساحة أصغر	يحتاج إلى مكونات السائق
أفضل ملاءمة	الإنذارات والتحذيرات وأصوات الحالة	الألحان، الدقات، والإشارات الصوتية

للحصول على إنذار أو إشارة صوتية للحالة، يمكنك استخدامصفارة كهرضغطية نشطةهو دائمًا الخيار الأرخص والأكثر موثوقية لأن النغمة ثابتة في المصنع. يفوز العنصر السلبي فقط عندما يجب على المنتج تشغيل أكثر من خطوة واحدة. عندما يكون الموجز هو "إصدار تحذير بصوت عالٍ ومتكرر"، فإنصفارة كهرضغطية نشطةهو الجزء الذي يجب تحديده.

3. كيف يعمل الجرس الكهرضغطي النشط؟

مبدأ العمل لصفارة كهرضغطية نشطةيجمع بين تأثير مادي واحد ودائرة صغيرة واحدة. إن فهم كليهما يجعل اتخاذ قرارات المواصفات الخاصة بالجرس الكهرضغطي النشط أسهل بكثير.

3.1 التأثير الكهرضغطي

تتشوه بعض المواد الخزفية ميكانيكيًا عند تطبيق جهد كهربائي عليها. داخل انصفارة كهرضغطية نشطة، يتم ربط عنصر السيراميك الكهرضغطي بغشاء معدني. عندما تتناوب إشارة القيادة، ينثني السيراميك آلاف المرات في الثانية، ويدفع الحجاب الحاجز الهواء لإصدار النغمة التي تم تصميم الجرس الكهرضغطي النشط ليصدرها. ونظرًا لأن الكتلة المتحركة مجهرية، فإن التحويل يكون فعالًا ويظل الاستهلاك الحالي منخفضًا.

3.2 المذبذب المدمج

المذبذب هو ما يجعل الجزء "نشطا". إنه يحول مصدر التيار المستمر الثابت إلى إشارة متناوبة بتردد مصمم، ثم يحرك العنصر الخزفي عند هذا التردد. لأن التردد ثابت داخل الجزء، كلصفارة كهرضغطية نشطةتنتج نفس النغمة المتسقة دون أي تحكم خارجي - وهو بالضبط ما يجب أن تفعله إشارة التحذير: الصوت نفسه في كل مرة. وبالتالي فإن دائرة القيادة تافهة: مقاوم واحد للحد من التدفق، وصفارة كهرضغطية نشطةيفعل الباقي.

3.3 داخل السكن

عنصر	وظيفة
عنصر السيراميك الكهرضغطي	يحول الطاقة الكهربائية إلى اهتزازات ميكانيكية.
دائرة المذبذب	يولد تردد القيادة تلقائيًا من مدخل التيار المستمر.
غرفة الرنين	يحسن الإشعاع الصوتي والكفاءة الصوتية.
الإسكان (ABS أو PPS)	يحمي الأجزاء الداخلية، ويحدد نمط التثبيت، ويركز الصوت.

نظرًا لأنه يتم التعامل مع النغمة داخليًا، فإن التكامل بسيط حقًا:صفارة كهرضغطية نشطةيتصرف كمكون ثنائي الأطراف يحول الطاقة إلى صوت.

4. كيف يعمل الجرس الكهرضغطي النشط على تحسين أنظمة التنبيه الإلكترونية الحديثة؟

هذا هو جوهر السؤال بالنسبة لأي طنان كهرضغطية نشط، ويتعلق الأمر بخمسة تحسينات ملموسة مقارنة بحلول التنبيه القديمة أو المرتجلة.

تحدي نظام التنبيه	كيف يحلها الجرس الكهرضغطي النشط
تضيف دوائر المحرك الإضافية نقاط التكلفة والفشل	يقوم المذبذب المدمج بإزالة مكونات التردد الخارجية بالكامل.
مساحة محدودة للوحة في الأجهزة المدمجة	يتناسب الغلاف الرفيع والمدمج مع مركبات ثنائي الفينيل متعدد الكلور الكثيفة والمرفقات الصغيرة.
ميزانية الطاقة في البطارية والدوائر الاحتياطية	التيار على مستوى الميلي أمبير يبقي التنبيه مجانيًا تقريبًا من حيث الطاقة.
جهارة إنذار غير متناسقة بين الوحدات	يوفر التردد الداخلي الثابت وحدة SPL قابلة للتكرار بعد الوحدة.
تعقيد التجميع على خط الإنتاج	يؤدي اتصال DC البسيط إلى تقليل خطوات التجميع ووقت الاختبار.

هناك أيضًا حجة الموثوقية. انصفارة كهرضغطية نشطةلا يحتوي على ملف للحرق ولا يوجد اتصال متحرك للارتداء، لذلك يستمر التنبيه في العمل بعد آلاف الدورات. بالنسبة للمعدات المتعلقة بالسلامة، غالبًا ما يكون هذا التحمل هو الفرق بين المنتج المتوافق ومطالبة الضمان الباهظة الثمن. في عام 2026، مع زيادة عدد الأجهزة المدعومة بالبطاريات والمختومة للمواقع القاسية، سيتمصفارة كهرضغطية نشطةيناسب الاتجاه بشكل أفضل من أي وقت مضى.

5. أين يتم استخدام الطنانات الكهرضغطية النشطة؟

الصفارة كهرضغطية نشطةيظهر حيثما يجب على المنتج الإلكتروني أن يخبر الإنسان بشيء عاجل:

معدات التحكم الصناعية— إشعار بحالة الماكينة، وتحذيرات الأخطاء، وإنذارات التوقف في حالات الطوارئ على أنظمة 12 فولت و24 فولت.
إلكترونيات السيارات- أجهزة استشعار وقوف السيارات، وتذكيرات لوحة القيادة، وتنبيهات سلامة السيارة.
المعدات الطبية— أجهزة مراقبة المرضى وأجهزة التسريب حيث تكون النغمة الواضحة والفورية مهمة.
أنظمة الأمن- لوحات التحكم في الوصول، وأجهزة الكشف، ووحدات صفارات الإنذار.
الأجهزة المنزلية- أفران الميكروويف والغسالات وأجهزة المنزل الذكي.
معدات الطاقة- وحدات UPS والشواحن ومنتجات المراقبة الكهربائية.

وفي كل هذه الأمور، فإن الخيط المشترك هو نفسه: يجب أن يصدر التنبيه على الفور، وأن يصدر نفس الصوت في كل مرة، وألا يكون أبدًا سببًا في فشل المنتج. هذا هو بالضبط ملخص التصميمصفارة كهرضغطية نشطةتم تصميمه من أجل ولماذا يستمر في استبدال أجهزة الإنذار الكهرومغناطيسية القديمة في التصميمات الجديدة.

6. كيفية اختيار الجرس الكهرضغطي النشط المناسب

إن اختيار الجرس الكهروضغطي النشط الصحيح هو عملية تضييق مكونة من أربع خطوات.

6.1 تطابق جهد الإمداد

ابدأ من سكة الطاقة. تعمل اللوحات الاستهلاكية الصغيرة عادةً على أجزاء بجهد 3-5 فولت، ويعمل التحكم الصناعي على 12 فولت، وغالبًا ما تحتاج المعدات الثقيلة إلى 24 فولت. تنتج شركة MEIDIصفارة كهرضغطية نشطةنماذج عبر 5 فولت، 6 فولت، 12 فولت، 24 فولت، وحتى 220 فولت تيار متردد، لذلك يتم تغطية معظم القضبان بواسطة طنان كهرضغطية نشط بدون تصميم مخصص. لا تقم مطلقًا بتشغيل أي جزء أعلى من جهده المقنن لفترات طويلة؛ السيراميك والمذبذب كلاهما يتقدمان في السن بشكل أسرع.

6.2 تحقق من SPL عند التردد المقدر

يتم تحديد مستوى ضغط الصوت بالديسيبل على مسافة ثابتة وعلى التردد المصمم للجزء. بالنسبة لجهاز إنذار الجهاز، فأنت تريد عادةً 90 ديسيبل أو أكثر؛ بالنسبة لجهاز منزلي، عادةً ما يكون 80-85 ديسيبل كافيًا. عند مقارنة أوراق البيانات، قارن SPL على نفس المسافة، وتذكر أن القيادةصفارة كهرضغطية نشطةأقل من الجهد المقنن يقلل من جهارة الصوت.

6.3 اختر نمط التركيب

دبابيس من خلال الفتحة تناسب التجميع اليدوي والموصلات السلكية؛ تتناسب أنواع أسلاك الرصاص مع التركيب عن بعد داخل العلبة؛ وتناسب الحالات المثبتة على اللوحة نقاط الإنذار المكشوفة. عندما يكون المجلس مزدحما، SMDصفارة كهرضغطية نشطةيحافظ على مكبر الصوت بعيدًا عن ميزانية الارتفاع ويناسب الخطوط الآلية ذات الحجم الكبير. بالنسبة للألواح الكثيفة، غالبًا ما يكون الجرس الكهرضغطي النشط SMD هو مكبر الصوت الوحيد الذي يناسب الغلاف. إن اختيار الحزمة مبكرًا يتجنب إعادة التصميم المتأخر ويحافظ علىصفارة كهرضغطية نشطةفي البيئة الصوتية المقصودة.

6.4 التحقق من البيئة والامتثال

تحقق من مدى درجة حرارة التشغيل مقارنة ببيئة المنتج الحقيقية - تحتاج المعدات الخارجية والمعدات المجاورة للسيارات إلى هامش أكبر من المعدات المكتبية. للتأكد من الامتثال للمادةبنفاياتويصل. يتم تصنيع MEIDI تحتايزو 9001وايزو 14001الأنظمة، لذلك تنتقل الوثائق مع كل شحنة طنان كهرضغطية نشطة.

7. نماذج الجرس الكهرضغطية النشطة من MEIDI (2026)

يسرد الجدول أدناه نماذج بيزو نشطة من MEIDI مع مواصفات الكتالوج. كل طنان كهروضغطي نشط هو عنصر إنتاج مخزن وليس بناء مخصص، مما يحافظ على توقع المهلة الزمنية.

نموذج	الجهد المقنن	تردد الرنين.	SPL (دقيقة)	حاضِر	أبعاد	درجة حرارة. يتراوح
HND-1407B	5 فولت تيار مستمر	4500±500 هرتز	≥85 ديسيبل	5 مللي أمبير	14×7 ملم	-30~+70 درجة مئوية
HND-2310B	12 فولت تيار مستمر	3500±500 هرتز	≥85 ديسيبل	12 مللي أمبير	22.8×9.8 ملم	-20~+75 درجة مئوية
إتش إن دي-2316	12 فولت تيار مستمر	3000±500 هرتز	≥90 ديسيبل	12 مللي أمبير	23×16 ملم	-20~+80 درجة مئوية
إتش إن دي-2319	12 فولت تيار مستمر	3700±500 هرتز	≥90 ديسيبل	12 مللي أمبير	23×19 ملم	-20~+80 درجة مئوية
اتش ان دي-2616	12 فولت تيار مستمر	2800±500 هرتز	≥85 ديسيبل	12 مللي أمبير	25.6×16 ملم	-30~+85 درجة مئوية
HND-3015A-6V	6 فولت تيار مستمر	3400 هرتز	≥85 ديسيبل	6 مللي أمبير	30×15 ملم	-20~+80 درجة مئوية
HND-3015A-12V	12 فولت تيار مستمر	3300 هرتز	≥88 ديسيبل	12 مللي أمبير	30×15 ملم	-20~+80 درجة مئوية
HND-3015A-24V	24 فولت تيار مستمر	3100 هرتز	≥90 ديسيبل	24 مللي أمبير	30×15 ملم	-20~+80 درجة مئوية
إتش إن دي-3025	24 فولت تيار مستمر	3500±500 هرتز	≥105 ديسيبل	24 مللي أمبير	30×25 ملم	-20~+70 درجة مئوية

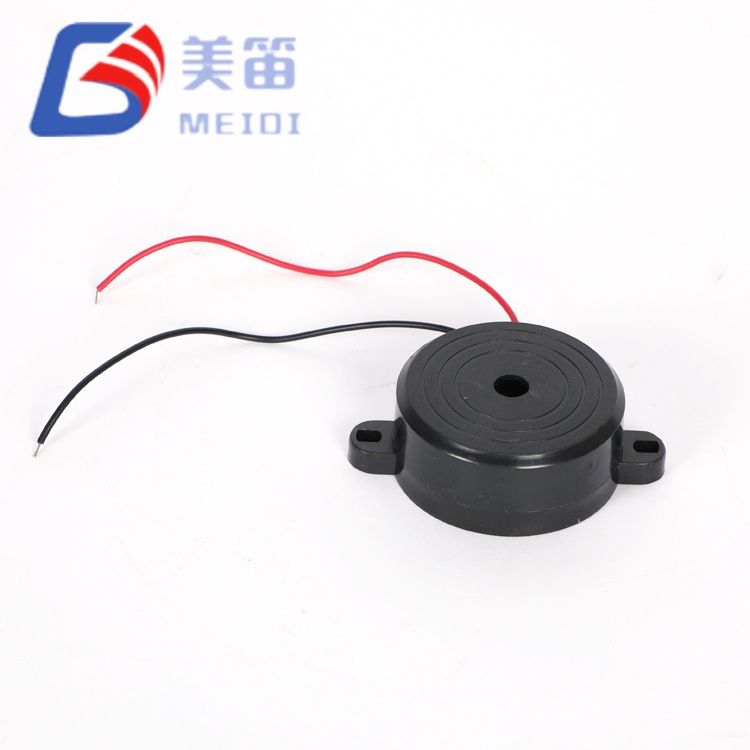

اتش ان دي-4216	12 فولت تيار مستمر	2800±500 هرتز	≥90 ديسيبل	12 مللي أمبير	41.8×16 ملم	-20~+80 درجة مئوية
بي جيه-3	220 فولت تيار متردد	2500±500 هرتز	≥105 ديسيبل	220 مللي أمبير	54×53 ملم	-20~+60 درجة مئوية

يوضح هذا النطاق لماذاصفارة كهرضغطية نشطةيناسب العديد من التصميمات: تمتد الفولتية من 5 فولت إلى 220 فولت، ويمتد مستوى ضغط الصوت (SPL) من 85 ديسيبل إلى 105 ديسيبل، ويصل نطاق درجة الحرارة إلى -30 درجة مئوية على الطرف المنخفض للتخزين البارد والاستخدام الخارجي. بالنسبة لنموذج أولي سريع، يعني هذا الاتساع أن الجرس الكهرضغطي النشط يكون دائمًا تقريبًا في القائمة المختصرة.

8. الأسئلة المتداولة

8.1 هل يمكن للجرس الكهرضغطي النشط تشغيل اللحن؟

لا، المذبذب الداخلي يثبت التردد، فيصدر الجزء نغمة واحدة. إذا كنت بحاجة إلى لحن أو رنين ثنائي النغمة، فاختر عنصرًا كهرضغطيًا سلبيًا يتم تشغيله بواسطة وحدة تحكم دقيقة بدلاً من عنصرصفارة كهرضغطية نشطة.

8.2 هل الجرس الكهرضغطي النشط مستقطب؟

معظم أنواع الجرس الكهرضغطية النشطة التي تعمل بالتيار المستمر تكون حساسة للقطبية ويجب توصيلها بالسلك الموجب والسالب الصحيح. عادةً ما يعني عكسها عدم وجود صوت بدلاً من حدوث ضرر، ولكن اتبع دائمًا ورقة البيانات. أنواع مدخلات التيار المتردد مثل BJ-3 ليس لديها مشكلة في القطبية.

8.3 هل يمكنني قيادة صفارة كهرضغطية نشطة باستخدام PWM؟

لا تحتاج إلى ذلك. بيت القصيد منصفارة كهرضغطية نشطةهو أنها تصنع نغمة خاصة بها من تيار مستمر ثابت، لذا فإن العرض المنظم العادي أو GPIO من خلال المقاوم يكفي. يمكن أن يؤدي تطبيق PWM خارجي إلى تشويه الجزء أو إسكاته. إذا كنت تريد التحكم في PWM في درجة الصوت، فانتقل إلى عنصر سلبي.

8.4 ما مدى ارتفاع صوت الجرس الكهرضغطي النشط مقارنة بالجرس الكهرومغناطيسي؟

في نفس العرض، تم اختيارها بشكل جيدصفارة كهرضغطية نشطةيصل إلى 85-105 ديسيبل، وهو ما يشبه العديد من أجهزة الإنذار الكهرومغناطيسية ولكن بجزء صغير من التيار. يميل النوع الكهرضغطي أيضًا إلى الصمود أكثر من جزء الملف في البيئات الرطبة أو الاهتزازية.

8.5 ما هي مدة الخدمة النموذجية؟

نظرًا لعدم وجود ملف أو جهة اتصال يمكن ارتداؤها، فإن العامل المحدد للجرس الكهروضغطي النشط هو السيراميك والختم. في الظروف الداخلية العادية أصفارة كهرضغطية نشطةيعمل لعشرات الآلاف من ساعات التشغيل، ولهذا السبب فهو موثوق به في مجال السلامة والمعدات الطبية.

8.6 هل تقدمون عينات ومواصفات كاملة؟

نعم. تقوم MEIDI بشحن عينات من كل نموذج طنان كهرضغطية نشط مدرج وتوفر ورقة البيانات الكاملة وأدلة RoHS/REACH ووثائق ISO 9001 / ISO 14001 عند الطلب. تختلف المهلة الزمنية حسب الموسم، لذا قم بتأكيدها في مرحلة الاستفسار.
