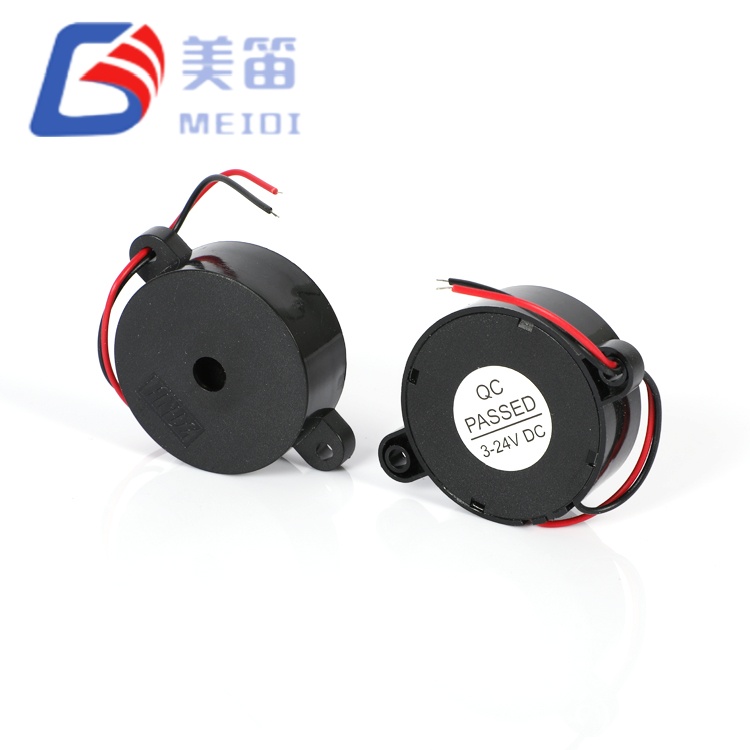

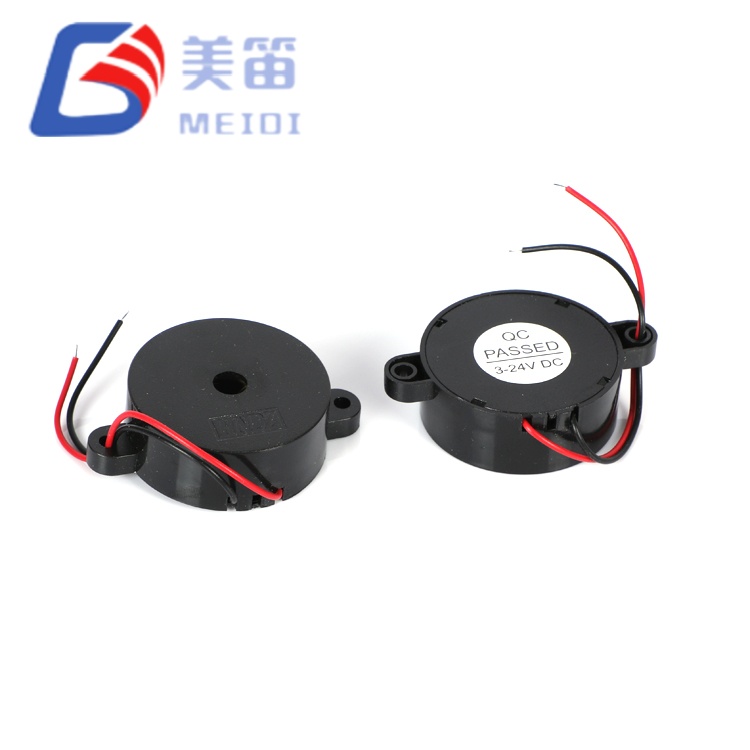

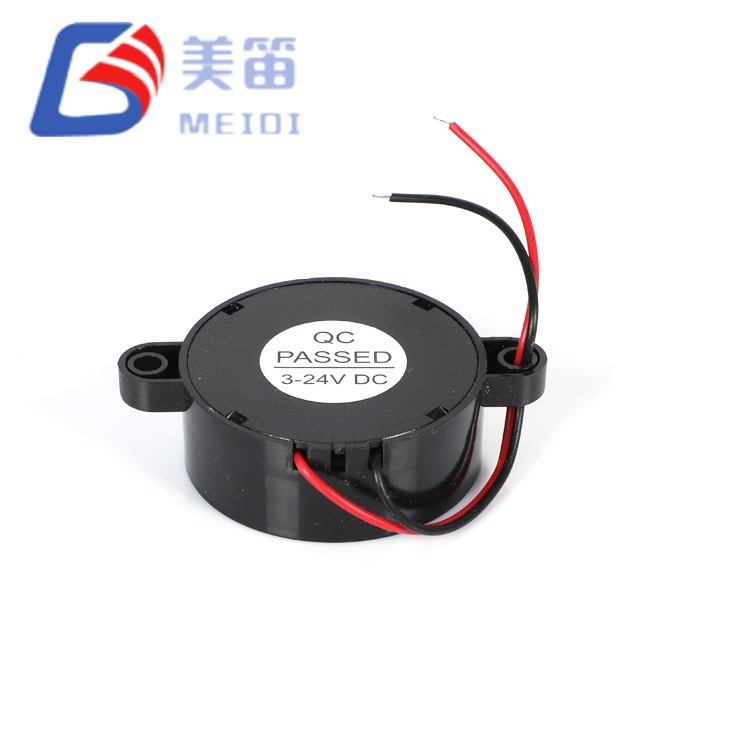

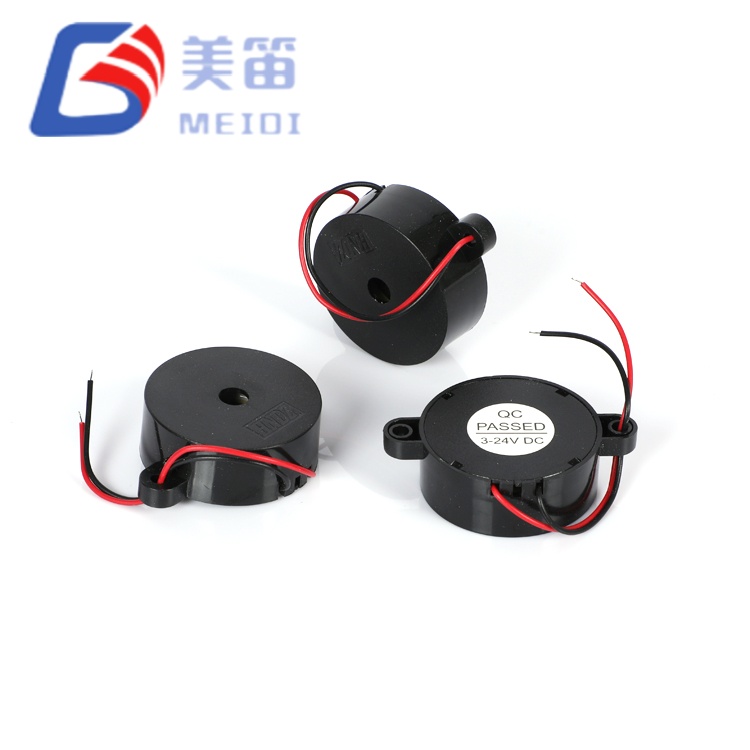

إن جهاز إنذار بيزو النشط 4216 هو إنذار كهروضغطي ذاتي الحركة يجمع بين غشاء 41.8 مم مع مذبذب مدمج، مما ينتج نغمة ثابتة تبلغ 2800 هرتز بمجرد استخدام طاقة التيار المستمر. يصل ضغط الصوت المُقاس عند 10 سم إلى 101-107 ديسيبل، وهو أعلى بكثير من الحد الأدنى المضمون البالغ 90 ديسيبل. يعمل الإنذار عبر نطاق 3-24 فولت تيار مستمر، ويسحب أقل من 8 مللي أمبير عند 12 فولت، ويمكن تركيب غلافه الملولب بشكل آمن على لوحات التحكم أو الآلات المعرضة للاهتزاز.
تم التحقق من الخرج الصوتي عند 101-107 ديسيبل على مجموعة عينات مكونة من 10 وحدات، مما يوفر مساحة كبيرة للأرضيات الصناعية المزعجة والألواح المغلقة.
يلغي نطاق الإمداد من 3 إلى 24 فولت الحاجة إلى محولات خارجية، ويغطي أنظمة المركبات بجهد 12 فولت، وحلقات إنذار الحريق بجهد 24 فولت، وإمدادات البطاريات شديدة التفريغ.
يوفر السيراميك الكهرضغطي الكبير مقاس 41.8 مم طابعًا نغميًا نظيفًا مع الحد الأدنى من التوافقيات، مما يميزه عن صفارات الإنذار الكهرومغناطيسية التي تعمل بالملف.
يقوم المذبذب المدمج بتوليد نغمة تنبيه فور تطبيق الجهد الكهربي، مما يلغي الحاجة إلى موارد PWM لوحدة التحكم الدقيقة أو ترانزستورات التشغيل الخارجية.
يوفر تركيب الإطار الملولب احتفاظًا ميكانيكيًا أقوى من التصميمات المثبتة بدبابيس، وهو أحد الاعتبارات المهمة للمعدات المعرضة للاهتزاز المستمر أو الظروف الخارجية.
يبقى السحب الحالي أقل من 8 مللي أمبير عند الجهد الاسمي 12 فولت، مما يضع حملًا قليلًا جدًا على دوائر البطارية الاحتياطية أثناء فترات الانقطاع الممتدة.
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | إنذار إلكتروني / صفارة الإنذار | — |
| الجهد المقنن | 12 فولت تيار مستمر | الاسمي |
| جهد التشغيل | 3 - 24 فولت تيار مستمر | مستمر |
| إخراج الصوت عند 10 سم | ≥ 90 ديسيبل | عند 12VDC، 2800 هرتز، مجال حر |
| عينة من نطاق SPL | 101 - 107 ديسيبل | دفعة من 10 وحدات، 12Vp‑p، 10 سم |
| تردد الرنين | 2800 ± 500 هرتز | مذبذب مدمج |
| نطاق تردد العينة | 2860 – 2950 هرتز | تجميع الدفعة |
| التشغيل الحالي | ≥ 8 مللي أمبير | عند 12VDC |
| السعة | 12 ± 40% نانو فاراد | عند 1 كيلو هرتز، 25 درجة مئوية |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +80 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +85 درجة مئوية | غير التشغيل |

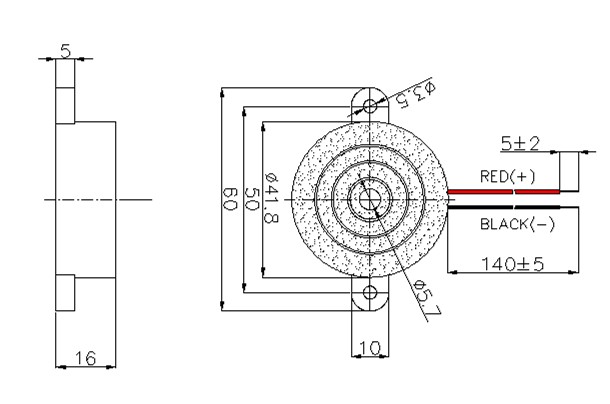

| الأبعاد (ضياء × ح) | 41.8 × 16 ملم | الجسم باستثناء القسم الملولب |
| وزن | 12 جرام | عادي |
| مواد الإسكان | ABS أسود | — |
| نوع التركيب | من خلال الفتحة مع إطار ملولب | إمكانية التركيب على اللوحة |
| لحام (موجة) | 260 ± 5 درجة مئوية، 4-6 ثواني | 2-3 تمريرات كحد أقصى |
| لحام (يدوي) | 350 ± 10 درجة مئوية، 2-5 ثواني | 2-3 تمريرات كحد أقصى |
ضغط الصوت: 101 - 107 ديسيبل (يعني 103.2 ديسيبل)
التردد: 2860 - 2950 هرتز (كل ذلك ضمن نطاق تفاوت ±500 هرتز)
القطر: 41.79 – 42.00 ملم
الارتفاع: 15.99 – 16.05 ملم
أنظمة إنذار للآلات الصناعية حيث يتجاوز خرج 101+ ديسيبل ضوضاء المصنع التي تتراوح بين 85-90 ديسيبل، مما يضمن ملاحظة تنبيهات الأخطاء والتوقف في حالات الطوارئ على الفور.
تحذيرات من اقتراب المعدات الثقيلة على الرافعات والرافعات الشوكية والمكابس، حيث يقاوم التركيب الملولب الارتخاء الناتج عن الاهتزاز المستمر.
لوحات كشف الأمن والمحيطات التي تستفيد من قدرة نغمة 2800 هرتز على حمل أكثر من 50 مترًا في الساحات المفتوحة.
إشارات المخاطر الخاصة بالمركبات والبحرية، يتم تشغيلها مباشرة من حافلات 12 فولت أو 24 فولت دون تنظيم إضافي.
أنظمة UPS والبطاريات الاحتياطية التي تتطلب إنذارًا منخفض الطاقة لظروف الانفلات الحراري أو التحميل الزائد، حيث تسحب 8 مللي أمبير فقط للحفاظ على الطاقة المخزنة.
تعمل منشآت الطاقة الشمسية وخارج الشبكة حيث جهد التشغيل الأدنى 3 فولت على الحفاظ على عمل الإنذار حتى أثناء التفريغ العميق للبطارية.
| متطلبات نظام السلامة | ميزة HND-4216 |
| إمكانية سماع المخاطر بعيدة المدى | يضمن قياس 101-107 ديسيبل إمكانية سماع التنبيه على بعد 40-60 مترًا في ضوضاء محيطة تبلغ 85 ديسيبل. |
| القضاء على تعقيد محرك الأقراص الخارجي | مذبذب مدمج؛ هناك حاجة إلى جهد تيار مستمر فقط لبدء النغمة، مما يوفر مكونات الإدخال/الإخراج والسائق. |
| البقاء على قيد الحياة جودة الطاقة المتغيرة | يتعامل نطاق 3–24 فولت مع كرنك بارد للسيارات، وقضبان اسمية 12 فولت وقضبان صناعية 24 فولت بدون محولات. |
| مقاومة الاهتزاز والإجهاد الميكانيكي | توفر لوحة التثبيت ذات الإطار الملولب احتفاظًا أقوى من التصميمات المثبتة بالدبابيس؛ يتحمل غلاف ABS إعادة العمل اليدوي عند درجة حرارة 350 درجة مئوية. |
| تقليل عبء الطاقة على أنظمة النسخ الاحتياطي | تسحب ≥8 مللي أمبير عند 12 فولت تيارًا أقل بنسبة 75% تقريبًا من صفارات الإنذار الكهرومغناطيسية المماثلة، مما يطيل وقت تشغيل البطارية. |
قامت MEIDI Intelligent Technology بتصنيع أجهزة تحذير صوتية منذ عام 2011. يدمج المصنع الموجود في جيانغسو، الصين، قوالب ABS الداخلية، ومعايرة المذبذب الآلي والتحقق الصوتي بنسبة 100% بموجب نظام الجودة المعتمد ISO 9001. يتيح هذا التكامل الرأسي التحكم الدقيق في أداء وموثوقية HND-4216.
تخضع كل دفعة إنتاج للفحوصات التالية. يتم قياس ضغط الصوت في كل وحدة للتأكد من الحد الأدنى ≥90 ديسيبل؛ تتجاوز متوسطات الدفعة النموذجية 103 ديسيبل. تم التحقق من بقاء تردد المذبذب ضمن 2800 ± 500 هرتز، وتم فحص الاستهلاك الحالي إلى ≥8 مللي أمبير عند 12 فولت. يتم تشغيل وحدات اختبار التحمل الحراري لمدة 48 ساعة عند +80 درجة مئوية لتأكيد استقرار المذبذب. التعرض للرطوبة عند 40 درجة مئوية و93% رطوبة نسبية لمدة 96 ساعة يؤكد صحة غلاف ABS والطلاء الطرفي. تم اختبار قابلية اللحام وفقًا لـ J‑STD‑002، ويضمن اختبار الاهتزاز عبر 10–55 هرتز بسعة 1.0 مم بقاء التركيب الملولب آمنًا.
يربط رمز الدفعة المطبوع على الغلاف كل HND-4216 بتاريخ إنتاجه، ومجموعة المذبذب وسجلات الاختبار الكاملة، ويتم الاحتفاظ بها لمدة عشر سنوات.
1. هل يمكن استخدام صفارة إنذار بيزو النشطة 4216 في الهواء الطلق في المطر أو الرطوبة العالية؟
تم تصميم غلاف ABS القياسي للاستخدام الداخلي والخارجي. للتعرض المباشر للمطر أو الغسل أو الغبار الكثيف، اتصل بـ MEIDI للحصول على إصدار مصنف IP مع إطار مغلق ومسار تصريف. يمكن أيضًا أن يساعد تركيب المنبه مع توجيه منفذ الصوت لأسفل في حماية الأجزاء الداخلية.
2. ما هي مسافة التنبيه الفعالة في مصنع صاخب؟
مع إخراج مُقاس يبلغ 101-107 ديسيبل، يوفر HND-4216 عادةً إشارة واضحة تصل إلى 40-60 مترًا عندما تكون الضوضاء الخلفية حوالي 85 ديسيبل. في المناطق الصاخبة جدًا (95 ديسيبل وما فوق)، قد ينخفض النطاق إلى 25-35 مترًا. بالنسبة للمساحات الكبيرة، يوصى باستخدام أجهزة إنذار متعددة بمسافة تتراوح بين 30 إلى 40 مترًا.
3. هل يمكن تخصيص النغمة أم أنها ثابتة في المصنع؟
تنتج الوحدة القياسية نغمة ثابتة تبلغ 2800 هرتز. بالنسبة لمشاريع تصنيع المعدات الأصلية ذات الحجم الكبير، يمكن لـ MEIDI تقييم الترددات البديلة داخل نطاق الرنين الكهرضغطي أو إضافة أنماط تعديل. يتم تطبيق الحد الأدنى لكميات الطلب والمهل الزمنية الهندسية.
4. هل HND-4216 آمن للتشغيل المستمر لمدة 24 ساعة؟
نعم. تم تصنيف المنبه للخدمة المستمرة، ويولد تياره المنخفض 8 مللي أمبير حرارة داخلية قليلة جدًا. يظل كل من العنصر الكهرضغطي ودائرة المذبذب جيدًا ضمن حدودهما الحرارية أثناء التشغيل الممتد عبر النطاق المحيط الكامل من -20 درجة مئوية إلى +80 درجة مئوية.
5. هل يمكن أن يعمل المنبه مع مستلزمات 48V DC أو 110V AC؟
الحد الأقصى للجهد المستمر هو 24 فولت تيار مستمر. بالنسبة لأنظمة 48 فولت، يمكن لمشبك زينر بسيط أو مقاومة متسلسلة أن تقلل الجهد إلى مستوى آمن. بالنسبة لجهد 110 فولت تيار متردد، هناك حاجة إلى مقوم جسر مع تنظيم 24 فولت. تتوفر ملاحظات التطبيق لهذه الإعدادات من MEIDI. لا يتم إنتاج متغيرات مخصصة عالية الجهد لهذا الطراز.
بالنسبة لحسابات التغطية الصوتية، أو خيارات ختم IP، أو طلبات تخصيص OEM أو تسعير الحجم، أرسل متطلباتك من خلال نموذج الاستفسار. يستجيب فريق هندسة التطبيقات في MEIDI عادةً خلال يوم عمل واحد بأوراق البيانات ورسومات التركيب وتوافر العينات.
