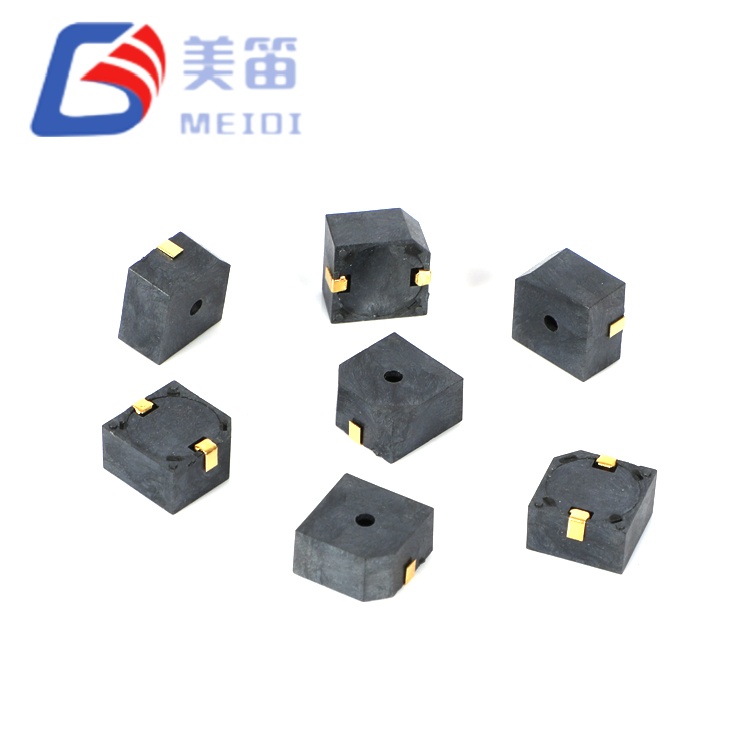

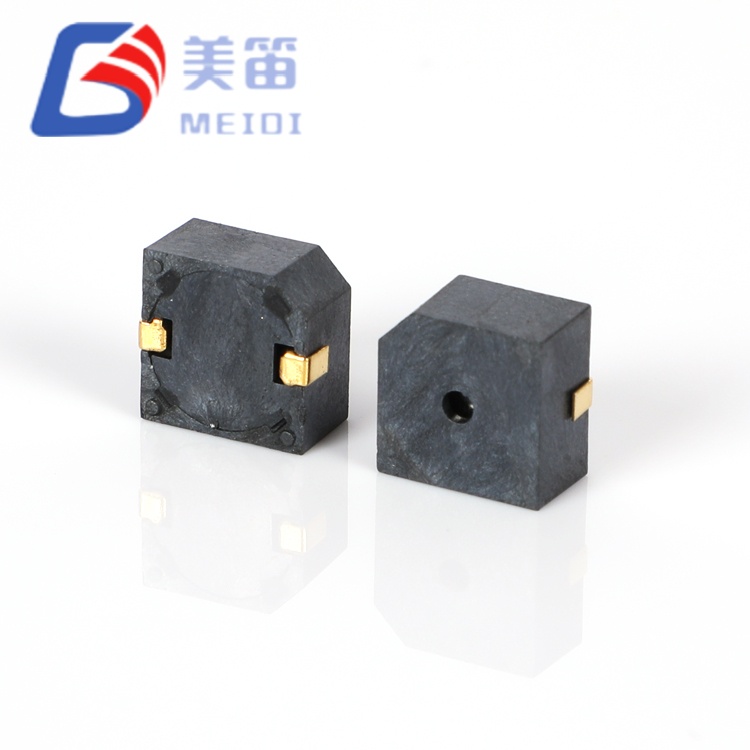

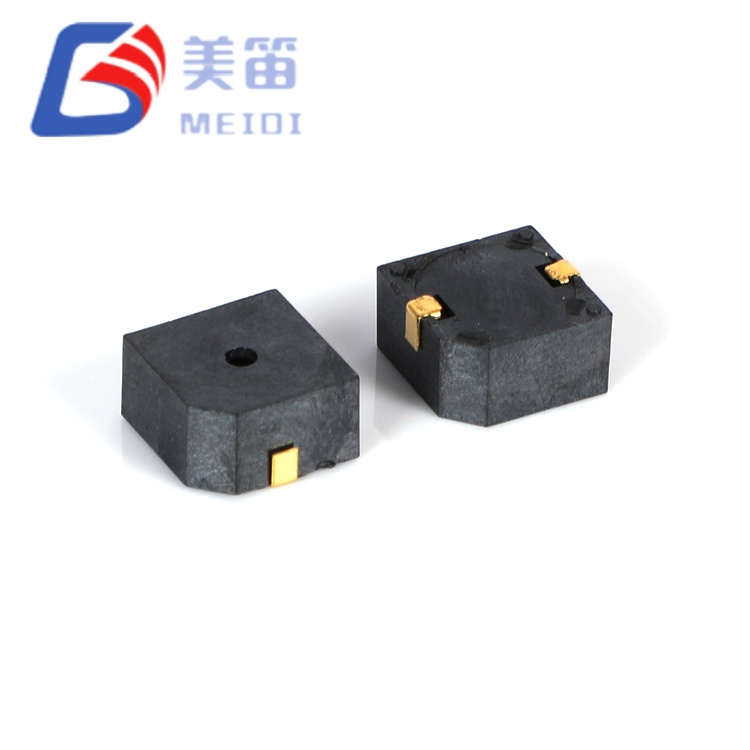

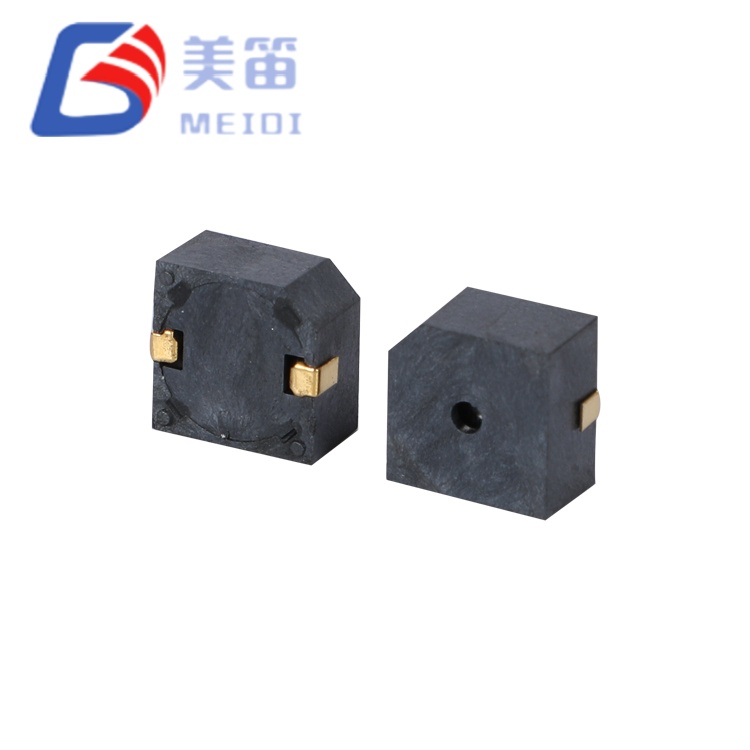

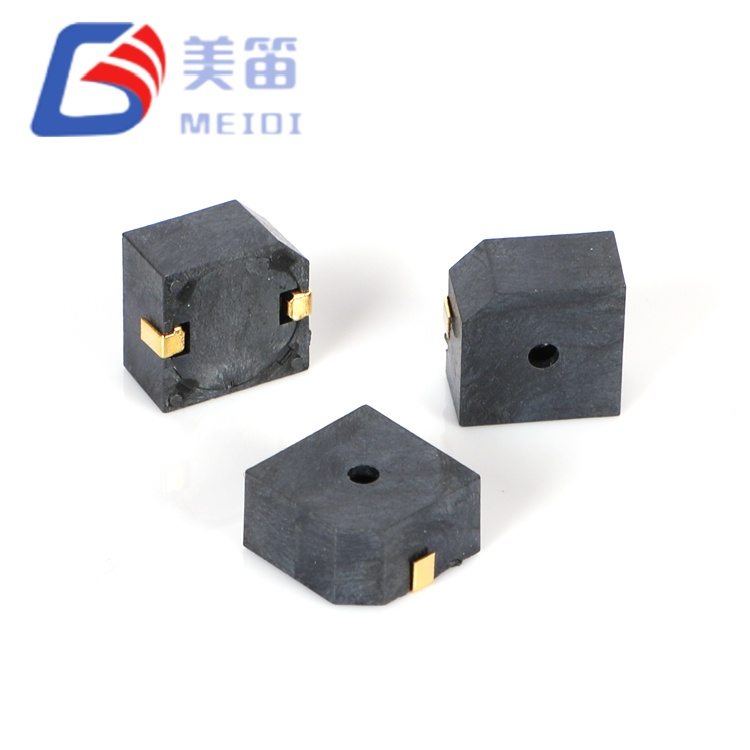

إن الجرس المغناطيسي النشط SMD مقاس 9.6*9.6*5 مللي متر عبارة عن صفارة نشطة كهرومغناطيسية ذاتية الدفع مصممة للتطبيقات التي تتطلب ردود فعل صوتية فورية بدون دوائر مذبذب خارجية. بأبعاد 9.6 × 9.6 × 5.0 مم، يحتل هذا الجرس الكهرومغناطيسي النشط 5V SMD مساحة متوسطة الحجم تعمل على موازنة الإخراج الصوتي مع القيود العقارية لثنائي الفينيل متعدد الكلور، مما يجعله مناسبًا للوحات التحكم الصناعية، والأجهزة الطبية، وواجهات الأجهزة التجارية حيث تكون مساحة اللوحة مرتفعة ولكن لا يمكن المساس بسلامة التنبيه المسموع.
على عكس أجهزة الإنذار السلبية التي تتطلب توليد إشارة PWM ومكونات المحرك، يدمج MLT-9650Y-5V دائرة مذبذب تم ضبطها في المصنع والتي تنتج نغمة ثابتة 3000 هرتز عند ≥85 ديسيبل عند تطبيق جهد تيار مستمر بين 4 فولت و7 فولت. تلغي هذه البنية الحاجة إلى موارد مؤقت وحدة التحكم الدقيقة، ومراحل تشغيل الترانزستور، ومكونات التصفية الاستقرائية، مما يقلل من تعقيد BOM ودورات التحقق من صحة التصميم. ويتوافق سحب التيار ≥30 مللي أمبير عند 5 فولت مع مخرجات المستوى المنطقي القياسية واتصالات الترحيل، مما يتيح القيادة المباشرة من مخرجات PLC الرقمية، ودبابيس MCU GPIO مع قدرة مصادر تيار مناسبة، أو دوائر تبديل بسيطة.
يوفر غلاف LCP الأسود ثبات الأبعاد من خلال ملفات تعريف التدفق القياسية الخالية من الرصاص مع درجة حرارة ذروة تبلغ 255 ± 5 درجة مئوية، مما يدعم خطوط تجميع SMT الآلية دون بروتوكولات معالجة متخصصة. مع نطاق درجة حرارة التشغيل من -30 درجة مئوية إلى +70 درجة مئوية وتفاوت التخزين الذي يمتد إلى -40 درجة مئوية، يستوعب MLT-9650Y-5V النشر في البيئات غير الخاضعة للرقابة بما في ذلك حاويات الاتصالات الخارجية، والمعدات اللوجستية المبردة، والأنظمة الفرعية الداخلية للسيارات حيث تتجاوز الرحلات الحرارية حدود درجة المستهلك.
| المعلمة | قيمة |
| الجهد المقنن | 5 فولت (س-ع) |
| نطاق جهد التشغيل | 4 - 7 خامسا |
| مستوى ضغط الصوت | ≥ 85 ديسيبل |
| تردد الرنين | 3000 ± 300 هرتز |
| التشغيل الحالي | ≥ 30 مللي أمبير |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية |
| أبعاد | 9.6 × 9.6 × 5.0 ملم |
| وزن | 1.5 جرام |
| نوع التركيب | SMD (جهاز التثبيت على السطح) |
صفر مكونات مذبذب خارجي - قم بتطبيق جهد التيار المستمر مباشرة؛ لا يلزم تخصيص مؤقت PWM، أو مخزن مؤقت للترانزستور، أو صمام ثنائي ارتدادي، مما يحافظ على موارد وحدة التحكم الدقيقة لمنطق التطبيق الأساسي
مساحة رأس واسعة للجهد - نطاق تشغيل 4-7 فولت يستوعب قضبان اسمية 5 فولت مع تفاوت منظم بنسبة ±20%، ومنحنيات استنزاف البطارية، وأنظمة صناعية 24 فولت يتم تنحيتها من خلال منظمات مقاومة أو تبديل بسيطة
توقيع صوتي متسق — يحافظ المذبذب الداخلي على تردد مركزي قدره 3000 هرتز مع تفاوت ±10% عبر غلاف الجهد الكامل ودرجة الحرارة، مما يزيل انحراف التردد الشائع في محولات الطاقة المنفعلة الخارجية
بصمة SMD متوسطة الحجم --- توفر الحزمة المربعة مقاس 9.6 مم مساحة كافية لرحلة الحجاب الحاجز لإخراج موثوق به ≥85 ديسيبل دون الحاجة إلى تجميع من خلال الفتحة
متوافق مع لحام إعادة التدفق واللحام الموجي - غطاء LCP أسود مُصنف لدرجة حرارة ذروة إعادة التدفق تبلغ 255 درجة مئوية ولحام يدوي 360 درجة مئوية، مما يدعم بيئات التجميع المختلطة بدءًا من اللحام اليدوي النموذجي وحتى الخطوط الآلية كبيرة الحجم

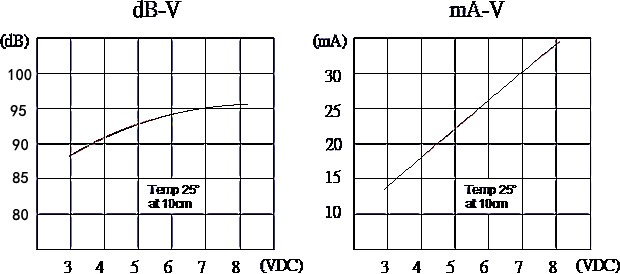

| المعلمة | قيمة | شروط الاختبار |
| الجهد المقنن | 5 فولت (س-ع) | عند 25 درجة مئوية |
| جهد التشغيل | 4 - 7 فولت (س-ع) | عملية مستمرة |
| إخراج الصوت | ≥ 85 ديسيبل | عند 5 فولت، مسافة 10 سم |
| تردد الرنين | 3000 ± 300 هرتز | في الجهد المقنن |
| التشغيل الحالي | ≥ 30 مللي أمبير | في 5 فولت |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية | وظيفية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية | غير تشغيلية |

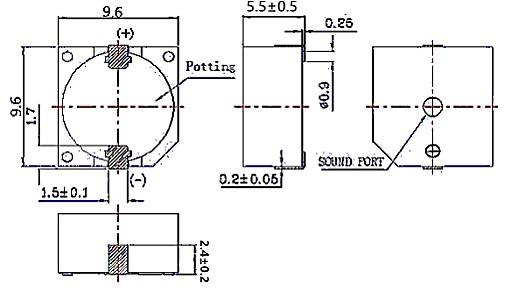

| المعلمة | قيمة |
| الأبعاد (الطول × العرض × الارتفاع) | 9.6 × 9.6 × 5.0 ملم |
| وزن | 1.5 جرام |
| مواد الإسكان | أسود إل سي بي |
| درجة حرارة اللحام (إنحسر) | 255 ± 5 درجة مئوية، 3 ثوان؛ سخن 180 درجة مئوية، 40-70 ثانية |
| درجة حرارة اللحام (الموجة) | 255 ± 15 درجة مئوية، 4-6 ثانية |
| درجة حرارة اللحام (يدوي) | 360 ± 10 درجة مئوية، 2-5 ثانية |
| ماكس إنحسر يمر | 3 |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية |
وحدات الإنذار PLC الصناعية - إشارة الخطأ وتنبيهات التوقف في حالات الطوارئ في وحدات التحكم المنطقية القابلة للبرمجة وأنظمة تشغيل المحركات حيث تكون القضبان المنطقية 5 فولت أو 24 فولت قياسية وتكون التغذية الراجعة الصوتية الفورية عند الزناد إلزامية
أدوات التشخيص الطبي - إشارات الإنجاز، وتحذيرات الأخطاء، ونغمات حالة المعايرة في أجهزة التحليل الموضوعة على الطاولة، وأجهزة مراقبة المرضى، ومعدات غسيل الكلى حيث يتم تنظيم التوافق الكهرومغناطيسي والمخرجات المتسقة
التبريد التجاري ولوجستيات سلسلة التبريد - إنذارات فتح الأبواب، وإخطارات خرق درجة الحرارة، وتنبيهات أخطاء الضاغط في غرف التجميد، وحاويات النقل، ووحدات تخزين الأدوية التي تعمل في درجات حرارة محيطة تحت الصفر
حاويات الاتصالات الخارجية - كشف التسلل إلى الخزانات، وإنذارات انقطاع التيار الكهربائي، وتحذيرات الانحراف الحراري في أجهزة إعادة الإرسال بالمحطة الأساسية وعقد حافة الشبكة المعرضة لظروف جوية غير قابلة للتحكم
الأنظمة الفرعية الداخلية للسيارات — تذكير بحزام الأمان، وأصوات مفتاح التشغيل، ومؤشر حالة الشحن في مجموعات أدوات المركبات الكهربائية وكبائن المركبات التجارية حيث تنتشر الحافلات الملحقة بقوة 5 فولت
| المتطلبات الهندسية | ميزة MLT-9650Y-5V |
| تقليل تعقيد BOM | يعمل المذبذب المتكامل على التخلص من برنامج التشغيل الخارجي IC، والمقاوم الأساسي، والصمام الثنائي flyback، وتطوير البرامج الثابتة PWM |
| ضمان متانة الجهد | نطاق 4–7 فولت يستوعب 5 فولت اسميًا مع مساحة للرأس لترهل البطارية، وتسامح المنظم، والقمع العابر |
| ضمان الاتساق الصوتي | رنين 3000 هرتز تم ضبطه في المصنع مع تفاوت الدفعة ±10%؛ لا يلزم ضبط دائرة السائق أو معايرة كل وحدة |

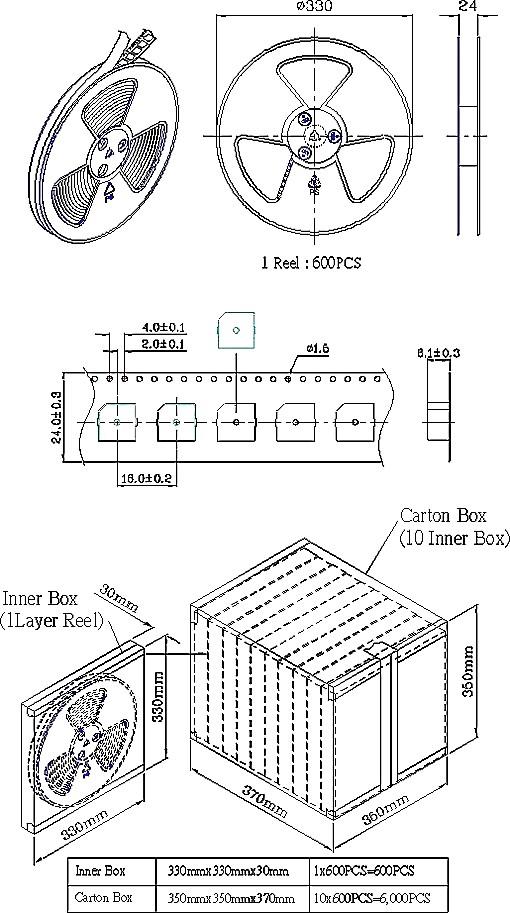

| دعم التجميع الآلي SMT | التعبئة والتغليف القياسية من الشريط والبكرة مع التوافق مع التقاط فوهة الفراغ؛ إنحسر الذروة 255 درجة مئوية |
| العمل في البيئات الصعبة حرارياً | نطاق التشغيل من -30 درجة مئوية إلى +70 درجة مئوية يفوق الحدود القياسية لفئة المستهلك؛ تخزين عند -40 درجة مئوية يدعم لوجستيات سلسلة التبريد |
تساهم كتلة 1.5 جرام في الاستقرار الميكانيكي في ظل ظروف الاهتزاز الشائعة في الآلات الصناعية وتطبيقات المركبات. تحافظ مجموعة الحجاب الحاجز على خرج صوتي ثابت تحت الصدمات الميكانيكية، بينما يوفر الارتفاع 5.0 مم حجم تجويف داخلي مناسب لتوليد رنين فعال يبلغ 3 كيلو هرتز.
تقوم MEIDI بتصنيع الطنان المغناطيسي النشط SMD مقاس 9.6*9.6*5 مم على خطوط تجميع آلية مع اختبار وظيفي كهربائي وصوتي بنسبة 100%. تخضع كل دفعة إنتاج للتحقق الشامل من الإجهاد البيئي والميكانيكي:
•التخزين في درجة حرارة عالية - 48 ساعة عند +80 ± 2 درجة مئوية، تليها ساعتين من استعادة البيئة المحيطة والتحقق البارامتري الكامل
•التخزين في درجة حرارة منخفضة - 48 ساعة عند -30 ± 2 درجة مئوية، تليها ساعتين من استعادة البيئة المحيطة
•دورة الصدمة الحرارية — 5 دورات بين -30 درجة مئوية و+80 درجة مئوية مع 30 دقيقة من المكوث في أقصى حد
•مقاومة الاهتزاز — اكتساح جيبي 10-55 هرتز، سعة 1.0 مم، محاور XYZ، 0.5 ساعة تراكمية
• الصدمة الميكانيكية — سقوط حر من ارتفاع 75 سم على خشب صلب بسمك 10 مم، 3 صدمات
•تحمل الرطوبة — 48 ساعة عند 50 ± 5 درجة مئوية / 90-95% رطوبة نسبية، تليها ساعتين من استعادة البيئة المحيطة
• مقاومة حرارة اللحام — 250 ± 5 درجة مئوية لمدة 10 ± 0.5 ثانية مع خلوص 2.0 مم من الجسم إلى اللحام
تؤكد بيانات اختبار دفعة العينة الأداء المتسق ضمن المواصفات: ضغط الصوت 94.1-96.1 ديسيبل، التيار 24.4-26.4 مللي أمبير، التردد 2987-3011 هرتز (كل ذلك ضمن مواصفات 3000 ± 300 هرتز)، مع عدم وجود عيوب في الأبعاد أو القطبية.
س1: هل يمكن تشغيل MLT-9650Y-5V مباشرة من وحدة التحكم الدقيقة GPIO بقدرة 3.3 فولت؟
لا، الحد الأدنى لجهد التشغيل هو 4 فولت، و3.3 فولت أقل من الحد الوظيفي المضمون. في حين أن الجرس قد ينتج عنه خرج منخفض أو يفشل في التذبذب تمامًا عند 3.3 فولت، فإن التشغيل الموثوق يتطلب مصدرًا بجهد 4 فولت على الأقل. بالنسبة للأنظمة 3.3 فولت، فكر في استخدام محول تعزيز 5 فولت أو اختر صفارة نشطة ذات تصنيف 3 فولت من مجموعة MEIDI.
Q2: ما هو العمر الصوتي تحت التشغيل المستمر بأقصى جهد مقنن؟
المذبذب المتكامل ومحول الطاقة الكهرومغناطيسي مؤهلان للتشغيل المستمر عند 5 فولت و25 درجة مئوية. يمتد العمر الافتراضي في ظل دورات العمل المتقطعة النموذجية لتطبيقات الإنذار. اتصل بالمصنع للحصول على بيانات محددة مدى الحياة. بالنسبة لتطبيقات النغمات المستمرة مثل إشارات الإخلاء في حالات الطوارئ، يجب مراعاة الإدارة الحرارية للعلبة لمنع تراكم الحرارة.
س 3: كيف يؤثر المذبذب المدمج على التوافق الكهرومغناطيسي مقارنة بالصافرات المنفعلة الخارجية؟
يعمل المذبذب الداخلي عند تردد ثابت قدره 3000 هرتز مع أوقات صعود وهبوط يمكن التحكم فيها، مما ينتج محتوى توافقيًا يمكن التنبؤ به يقتصر في المقام الأول على التوافقيات الفردية (9 كيلو هرتز، 15 كيلو هرتز، وما إلى ذلك) التي تقع خارج نطاقات اختبار البث المشع والموصل النموذجي. على عكس الطنانة السلبية التي تعتمد على PWM حيث يعتمد تبديل الضوضاء على تخطيط دائرة السائق، ومقاومة محرك البوابة، وتوجيه PCB، يقدم MLT-9650Y-5V حملاً كهربائيًا ثابتًا مع الحد الأدنى من محتوى التردد العالي، مما يؤدي بشكل عام إلى انخفاض انبعاثات EMC واختبار الامتثال المبسط.
س4: ما هي اعتبارات تصميم العلبة التي تنطبق على ملف الارتفاع 5.0 مم؟
يتطلب ارتفاع الجسم البالغ 5.0 مم خلوصًا كافيًا دون عائق فوق سطح PCB لمنع الانسداد الصوتي. يوصى بمساحة إضافية فوق فتحة الصوت لتجنب تدهور ضغط الصوت من الأسطح أو المكونات القريبة. بالنسبة للحاويات ذات الشبكات أو الأغشية، يجب تقييم مطابقة المعاوقة الصوتية؛ قد تؤدي الشبكات الكثيفة إلى تخفيف الإخراج. توفر المساحة المربعة مقاس 9.6 مم تركيبًا ميكانيكيًا مستقرًا على ركائز FR4 القياسية مقاس 1.6 مم.
س 5: هل يتم دعم تعديلات OEM مثل تعبئة الشريط والبكرة المخصصة أو تكوينات الدبوس البديلة؟
نعم. تدعم MEIDI تخصيص OEM بما في ذلك مواصفات الشريط والبكرة المعدلة وكميات التغليف البديلة والملصقات المخصصة للطلبات كبيرة الحجم. لا تنطبق تعديلات نموذج الرصاص للتحويل من خلال الفتحة على SMD MLT-9650Y-5V، ولكن تتوفر توصيات استنسل لصق اللحام المخصصة وإرشادات ملف تعريف إعادة التدفق من خلال هندسة التطبيقات. يختلف الحد الأدنى لكميات الطلب والمهل الزمنية حسب نطاق التعديل.
للحصول على أوراق البيانات الفنية أو آثار CAD أو طلبات العينات أو إرشادات تكامل OEM لجهاز MLT-9650Y-5V، اتصل بالدعم الهندسي لـ MEIDI.
تستجيب هندسة تطبيقات MEIDI عادةً للاستفسارات الفنية خلال يوم عمل واحد
