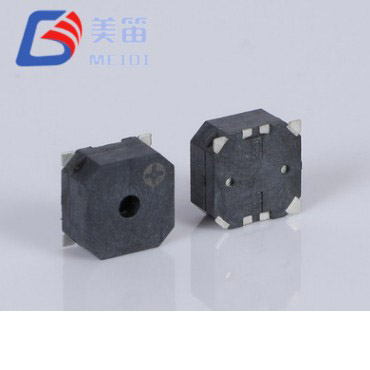

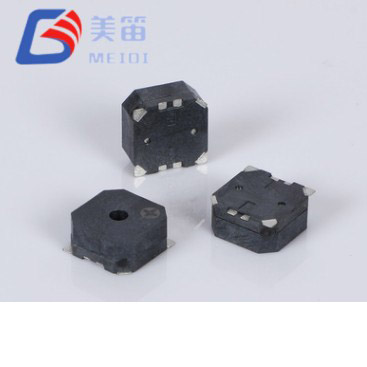

إن الطنان المغناطيسي النشط SMD بقدرة 5 فولت 2700 هرتز عبارة عن طنان كهرومغناطيسي نشط تم تعبئته للتجميع على السطح، وهو مصمم لإنتاج نغمة واضحة تبلغ 2700 هرتز لحظة تطبيق جهد التيار المستمر. نظرًا لأن المذبذب ومرحلة المحرك مدمجان في المكون، فلا حاجة إلى إشارة PWM خارجية أو مؤقت متحكم دقيق أو مخزن مؤقت للترانزستور. تعمل هذه البنية المستقلة على تقليل عدد المكونات وحمل البرامج الثابتة، مما يجعل الجرس مفيدًا بشكل خاص في الأنظمة المدمجة حيث تكون دبابيس الإدخال/الإخراج ودورات المعالجة ملتزمة بالفعل بمهام أخرى.
يناسب مصدر 5 فولت الاسمي المنطق القياسي والقضبان الصناعية، بينما تستوعب نافذة التشغيل 4 فولت إلى 7 فولت تسامح المنظم ومنحنيات تفريغ البطارية دون انحراف الأداء. عند الجهد المقنن، يصل مستوى ضغط الصوت إلى حد أدنى يبلغ 85 ديسيبل عند 10 سم، وهو المستوى الذي يحافظ على إمكانية السمع عبر نطاق واسع من ظروف الضوضاء المحيطة. مع نطاق درجة حرارة التشغيل المستمر من -40 درجة مئوية إلى +105 درجة مئوية، يكون الجرس مناسبًا للحاويات التي تعاني من البرودة الشديدة أو التعرض لدرجات حرارة عالية لفترة طويلة.
تضع المساحة المربعة البالغة 12.8 مم والارتفاع 6.5 مم هذا المكون بين صفارات SMD فائقة الصغر وأجهزة إنذار أكبر من خلال الفتحات. يتوافق غلاف LCP الأسود مع عمليات إعادة التدفق والموجة واللحام اليدوي، مما يدعم التجميع الآلي الفعال. توضح الأقسام التالية بالتفصيل الخصائص الكهربائية والميكانيكية واختبار الموثوقية وسيناريوهات التكامل النموذجية.

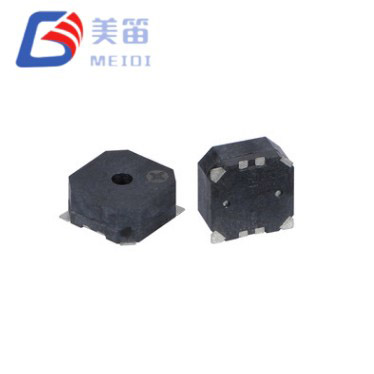

صفارة كهرومغناطيسية قائمة بذاتها مع مذبذب مدمج: قم بتطبيق التيار المستمر، واحصل على نغمة فورية تبلغ 2700 ± 300 هرتز.
• التصميم النشط يلغي الحاجة إلى مصدر PWM خارجي، أو محرك IC أو مكونات التوقيت؛ مطلوب فقط جهد التيار المستمر ضمن النطاق المحدد
•نطاق التشغيل من 4 إلى 7 فولت يتمركز حول 5 فولت، ويغطي قضبان 5 فولت المنظمة وملامح تفريغ البطارية النموذجية
• ≥85 ديسيبل لضغط الصوت عند 10 سم، وهو الحد الأدنى المضمون للإخراج لتطبيقات التنبيه الصناعية والسلامة
• ≥50mA الاستهلاك الحالي عند الجهد المقنن، وهو رقم يمكن التنبؤ به لتخطيط ميزانية الطاقة في الأنظمة المدمجة

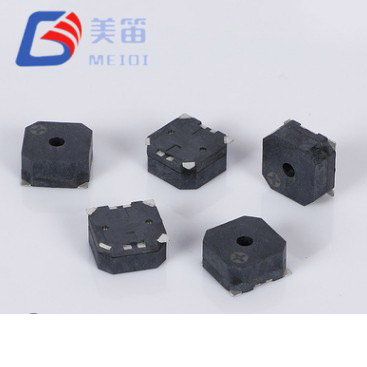

• بصمة SMD مقاس 12.8 × 12.8 × 6.5 مم، مناسبة للتصميمات الآلية والمثبتة على اللوحة
•نطاق تشغيل ممتد من -40 درجة مئوية إلى +105 درجة مئوية، مما يدعم النشر في البيئات شديدة الحرارة
•مبيت LCP أسود، متوافق مع إعادة التدفق إلى ذروة 255±5 درجة مئوية
تلغي دائرة المذبذب المتكاملة الحاجة إلى أي توليد لشكل موجة خارجي. كل ما هو مطلوب لبدء النغمة هو مصدر تيار مستمر متصل مباشرة بالأطراف، أو مخرج GPIO عالي المنطق. تتناقض هذه الهيكلية النشطة مع الطنانات المغناطيسية السلبية، والتي تتطلب إشارة محرك تيار متردد مستمرة وعادةً ما يكون هناك ترانزستور محرك مخصص. من خلال الحفاظ على إلكترونيات الإثارة داخل المكون، يقلل MLT-1365Y-5V من عدد فاتورة المواد ويبسط تخطيط ثنائي الفينيل متعدد الكلور.

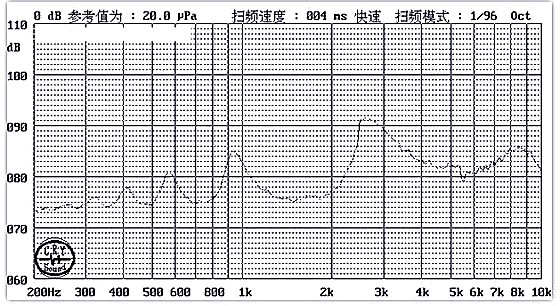

نطاق جهد التشغيل من 4 فولت إلى 7 فولت أوسع بشكل متعمد من قيمة اسمية واحدة. وهو يأخذ في الاعتبار تفاوت الخرج لمنظمات 5 فولت وانخفاض الجهد الكهربي لبطاريات التفريغ، لذلك يظل الإخراج الصوتي ثابتًا عبر اختلافات العرض في العالم الحقيقي. يتم تحديد تردد الرنين على أنه 2700 ± 300 هرتز، وهو نطاق يقع أقل من 4 كيلو هرتز الشائع في أجهزة إنذار SMD المصغرة. يمكن أن يوفر هذا التردد المركزي المنخفض طابعًا نغميًا مختلفًا وقد ينتشر بشكل مختلف داخل العلبة، وهو عامل يستحق التقييم أثناء اختبار النموذج الأولي.

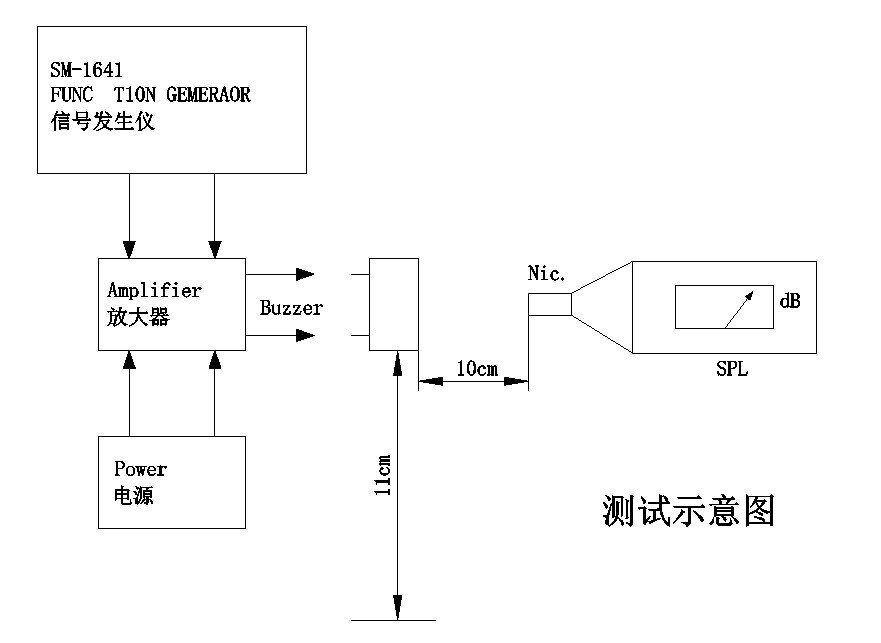

يتم ضمان ضغط الصوت بحد أدنى 85 ديسيبل عند 10 سم تحت تشغيل 5 فولت، ويظل سحب التيار النموذجي عند 50 مللي أمبير أو أقل. تتيح هذه الأرقام للمصممين تحديد حجم مصدر الطاقة والهامش الحراري بدقة. تم تصميم الوزن 2.5 جم وغطاء LCP لعمليات SMT القياسية: يتم دعم التدفق المتجدد مع ذروة 255 ± 5 درجة مئوية واللحام الموجي واليدوي وفقًا لمواصفات المنتج.
يقبل المذبذب المدمج التيار المستمر وينتج نغمة على الفور؛ لا يوجد حاجة إلى مؤقت متحكم أو مورد PWM أو ترانزستور خارجي.
تغطي نافذة العرض 4-7 فولت مع مركز 5 فولت القضبان المنظمة ومنحنيات تفريغ البطارية دون الحاجة إلى تكييف الجهد.
تم تثبيت تردد الرنين عند 2700 هرتز ضمن تفاوت إنتاجي قدره ±300 هرتز، مما يوفر توقيعًا صوتيًا يمكن التنبؤ به.
يتم ضمان إخراج الصوت عند ≥85 ديسيبل عند 10 سم في ظل الظروف المقدرة، مما يلبي متطلبات السمع للتنبيهات الصناعية وتنبيهات السلامة.
يتيح الاستهلاك الحالي الذي يبلغ ≥50 مللي أمبير وضع ميزانية مباشرة للطاقة في التصميمات المدمجة.
تتراوح درجة حرارة التشغيل من -40 درجة مئوية إلى +105 درجة مئوية وتمتد إلى ما هو أبعد من حدود درجة المستهلك النموذجية، مما يفتح المجال للنشر في البيئات الخارجية والسيارات والصناعات الثقيلة.
تتوافق مساحة SMD المربعة مقاس 12.8 مم مع ارتفاع 6.5 مم وغطاء LCP الأسود مع اللحام متعدد العمليات، بما في ذلك ما يصل إلى ثلاثة ممرات لإعادة التدفق.

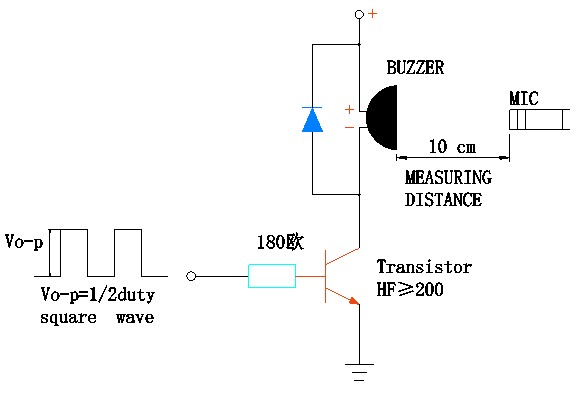

| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس النشط SMD الكهرومغناطيسي | — |
| الجهد المقنن | 5 فولت (Vo‑p) | الاسمي |
| جهد التشغيل | 4 - 7 فولت (Vo‑p) | مستمر |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 5 فولت، 10 سم |
| التشغيل الحالي | ≥ 50 مللي أمبير | عند 5 فولت |
| تردد الرنين | 2700 ± 300 هرتز | في الجهد المقنن |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +105 درجة مئوية | مستمر |
| درجة حرارة التخزين | -40 درجة مئوية ~ +120 درجة مئوية | غير التشغيل |
| الأبعاد (الطول × العرض × الارتفاع) | 12.8 × 12.8 × 6.5 ملم | الجسم فقط |
| وزن | 2.5 جرام | عادي |
| مواد الإسكان | أسود إل سي بي | إنحسر متوافق |
| لحام (مستحسن) | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية | حسب المواصفات، ما يصل إلى 3 تمريرات |
| لحام (موجة) | 255 ± 15 درجة مئوية، 4-6 ثانية | 2-3 تمريرات |
| لحام (يدوي) | 360 ± 10 درجة مئوية، 2-5 ثانية | 2-3 تمريرات |
تقوم MEIDI Intelligent Technology بتصميم وتصنيع المكونات الصوتية منذ عام 2011. وتغطي منشأة الشركة المتكاملة رأسيًا في جيانغسو، الصين، قولبة LCP، وتجميع SMD الآلي، ولف الملف الكهرومغناطيسي، والاختبار الصوتي المضمن الكامل. يعمل المصنع بموجب نظام جودة معتمد من ISO 9001، ويدعم الإنتاج بكميات كبيرة مع إمكانية التتبع على مستوى الدفعة، مما يتيح التسليم المتسق لعملاء السيارات والصناعة والأمن والإلكترونيات الاستهلاكية في جميع أنحاء العالم.
يتم إنتاج MLT-1365Y-5V وفقًا لنفس نظام التصنيع. تخضع كل دفعة للتحقق من الموثوقية التالية، كما هو محدد في وثائق المنتج. يتضمن فحص الإجهاد البيئي تخزينًا في درجة حرارة عالية لمدة 48 ساعة عند +80 ± 2 درجة مئوية، ونقعًا في درجة حرارة منخفضة لمدة 48 ساعة عند -30 ± 2 درجة مئوية، وخمس دورات صدمة حرارية بين هذه الحالات القصوى مع بقاء لمدة 30 دقيقة لكل مرحلة. تم التحقق من المتانة الميكانيكية من خلال اختبار الاهتزاز من 10 هرتز إلى 55 هرتز بسعة 1.0 ملم عبر المحاور الثلاثة، تليها ثلاث قطرات سقوط حر بقطر 75 سم على سطح من الخشب الصلب بقطر 10 ملم.
يتم تأكيد مقاومة الرطوبة من خلال التعرض لمدة 48 ساعة إلى 50 ± 5 درجة مئوية عند رطوبة نسبية 90-95%، مع استعادة البيئة المحيطة لمدة ساعتين قبل التوصيف. يتم التحقق من سلامة اللحام من خلال اختبار مقاومة حرارة اللحام 250 ± 5 درجة مئوية لمدة 10 ثوانٍ، مع وضع جسم المكون على بعد 2.0 مم من نقطة اللحام، بالإضافة إلى اختبار ملف إعادة التدفق الكامل. يتم توثيق جميع معايير الاختبار في مواصفات المنتج، كما تتوفر تقارير اختبار الدفعات عند الطلب. بالنسبة للعملاء الذين يحتاجون إلى مؤهلات موسعة تتجاوز هذه البروتوكولات القياسية، يمكن لفريق هندسة الجودة في MEIDI مناقشة الفحص الإضافي.
السيناريوهات المذكورة أدناه مستمدة من التصنيفات الكهربائية والصوتية والبيئية لجهاز MLT-1365Y-5V. والغرض منها هو أن تكون بمثابة إرشادات للتكامل ولا تتضمن أي شهادة سلامة أو شهادة تنظيمية موجودة مسبقًا؛ اتصل بـ MEIDI لتأكيد الامتثال في السوق المستهدف.
• لوحات التحكم الصناعية: يتصل التصميم النشط مباشرة بمخرجات PLC أو القضبان المنطقية 5 فولت، مما يلغي الحاجة إلى توليد PWM وتوفير موارد المعالج لمهام التحكم الأساسية.
• الأمان والتحكم في الوصول: تستفيد لوحات التطفل ولوحات المفاتيح وقارئات البطاقات من محرك التيار المباشر البسيط المكون من سلكين وإخراج 85 ديسيبل الذي يقطع الضوضاء المحيطة المعتدلة.
•بناء بوابات التشغيل الآلي: يمكن تنفيذ تنبيهات تغيير الحالة وتحذيرات الأخطاء باستخدام دبوس GPIO واحد، مما يبسط بنية البرامج الثابتة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وإدارة الطاقة.
• الأجهزة التجارية: توفر أجهزة ضبط الوقت ومؤشرات اكتمال الدورة وأجهزة إنذار فتح الأبواب على لوحات التحكم بجهد 5 فولت مصدرًا صوتيًا موثوقًا دون الحاجة إلى مكونات محرك إضافية.
• البنية التحتية للاتصالات: يتم دعم الخزانات الخارجية ومعدات الشبكات المعرضة لتقلبات درجات الحرارة الواسعة من خلال إمكانية التشغيل البارد عند -40 درجة مئوية وحد التشغيل العلوي +105 درجة مئوية.
• المعدات الخارجية والمتغيرة حرارياً: يمكن أن تعتمد العبوات المستخدمة في تطبيقات الطاقة الشمسية أو المناخ البارد أو مقصورة المحرك على تصنيف درجة الحرارة الممتد للحصول على أداء تنبيه ثابت.

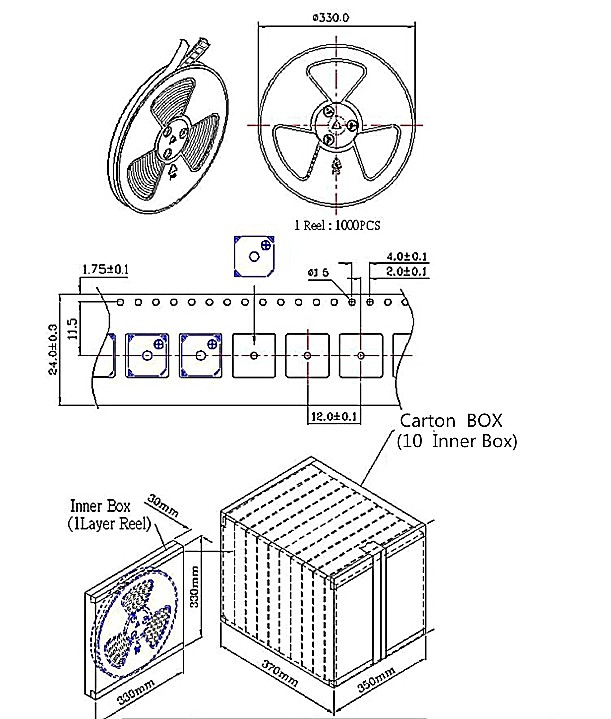

| اعتبارات التصميم | مواصفات MLT-1365Y-5V |
| القضاء على دوائر المذبذب الخارجية | دائرة القيادة المتكاملة؛ يؤدي تطبيق جهد التيار المستمر إلى إنتاج النغمة بدون أي مؤقت PWM أو MCU أو برنامج تشغيل الترانزستور |
| التوافق مع نظام 5 فولت | نطاق 4-7 فولت متمركز عند 5 فولت اسمي؛ تعمل مباشرة من قضبان 5V القياسية المنظمة |
| البيئات الصعبة حرارياً | -40 درجة مئوية إلى +105 درجة مئوية نطاق التشغيل حسب المواصفات |
| متطلبات الإخراج الصوتي المعتدل | ≥85 ديسيبل عند 10 سم محدد لسماع التنبيه |
| كفاءة إنتاج SMT | بصمة SMD متوافقة مع تغذية الأشرطة والبكرات وملفات تعريف إعادة التدفق القياسية |
| تخطيط الميزانية الحالية | ≥50 مللي أمبير محدد لإمدادات الطاقة وحسابات التصميم الحراري |
يملأ الطنان المغناطيسي النشط SMD 5V 2700 هرتز مساحة بين صفارات SMD المدمجة جدًا ووحدات الإنذار الأكبر من خلال الفتحة. تعد مساحتها المربعة البالغة 12.8 مم أكبر من أصغر بدائل SMD، لكن التصميم النشط يزيل تعقيد دائرة المحرك التي تتطلبها عادةً محولات الطاقة السلبية. يتاجر الارتفاع 6.5 ملم بالمساحة الرأسية للإلكترونيات المدمجة والإخراج الصوتي القوي. عند 2700 هرتز، يتم ضبط تردد الرنين عمدًا تحت مركز 4 كيلو هرتز الشائع في الأجهزة المصغرة؛ يمكن أن يؤثر هذا على الطابع النغمي وقد يوفر أداءً أفضل في بعض الصوتيات الموجودة في العلبة. يتم تشجيع المهندسين على مقارنة نغمة 2.7 كيلو هرتز مع البدائل ذات التردد العالي أثناء وضع النماذج الأولية.
تتوفر العينات لتقييمها على الطاولة حتى تتمكن من قياس الإخراج الصوتي والاستهلاك الحالي والسلوك الحراري في ظل محرك الأقراص الخاص بك والظروف البيئية المحددة.
1. هل يتطلب MLT-1365Y-5V مذبذبًا خارجيًا أو دائرة تشغيل؟
لا، الجرس نشط، مع وجود مذبذب ومحرك مدمجين في المكون. ينتج جهد التيار المستمر المطبق ضمن نطاق 4-7 فولت نغمة 2700 ± 300 هرتز مباشرة. ليست هناك حاجة إلى إشارة PWM خارجية أو مؤقت متحكم أو ترانزستور. يعد مخرج GPIO البسيط عالي المنطق، أو إغلاق جهة اتصال التتابع، أو الاتصال المباشر بسكة DC كافيًا لتنشيط الصوت.
2. ما الفرق بين هذا الجرس النشط والجرس الكهرومغناطيسي السلبي؟
يحتوي الجرس الكهرومغناطيسي السلبي على ملف وحجاب حاجز ولكنه يفتقر إلى إلكترونيات القيادة؛ يجب أن يتم تغذيته بإشارة تيار متردد عند تردد الرنين، عادةً من مخرج PWM ومخزن مؤقت للترانزستور. يتضمن MLT-1365Y-5V جميع دوائر المحرك الضرورية، لذلك فهو يعمل بجهد تيار مستمر ثابت. يوفر هذا الأسلوب منافذ الإدخال/الإخراج والحمل الزائد للبرامج الثابتة ومساحة PCB، على حساب حزمة أكبر قليلًا وتردد ثابت.
3. كيف يمكن مقارنة تردد 2700 هرتز مع صفارات 4000 هرتز؟
التردد المركزي 2700 ± 300 هرتز أقل من معيار 4 كيلو هرتز الموجود في العديد من أجهزة إنذار SMD المصغرة. يقع كلا الترددين ضمن نطاق حساسية السمع البشرية الجيدة. قد توفر درجة الصوت المنخفضة طابعًا نغميًا مختلفًا ويمكن أن تنتشر بشكل مختلف من خلال مواد العلبة وأطياف ضوضاء الخلفية. يعتمد الخيار الأفضل على البيئة الصوتية واحتياجات التمييز في التنبيه وتفضيلات المستخدم؛ يوصى باختبار النموذج الأولي.
4. هل يمكن أن يعمل الجرس بشكل مستمر عند +105 درجة مئوية؟
يمثل الرقم +105 درجة مئوية الحد الأعلى لنطاق التشغيل المحدد. التشغيل المستمر عند درجة الحرارة هذه يقع ضمن المواصفات، ولكن مثل جميع المكونات الإلكترونية، فإن التعرض لفترات طويلة لدرجات الحرارة المرتفعة يؤدي إلى تسريع عملية الشيخوخة. بالنسبة للتطبيقات التي تتطلب تشغيلًا مستدامًا بالقرب من الحد الأقصى، اتصل بـ MEIDI للحصول على نصيحة خفض الطاقة وبيانات العمر المتوقع ضمن الملف الحراري الخاص بك.
5. ما هي دائرة القيادة الموصى بها لتكامل المتحكم الدقيق؟
يحتاج MLT-1365Y-5V فقط إلى مصدر جهد تيار مستمر في نطاق 4-7 فولت. إذا كان بإمكان وحدة التحكم الدقيقة GPIO بجهد 5 فولت أن تصدر ≥50 مللي أمبير، فيمكن توصيل الجرس مباشرة. عندما تكون القدرة الحالية لـ GPIO أقل، يكون الحل النموذجي هو استخدام ترانزستور MOSFET ذو قناة N على المستوى المنطقي أو ترانزستور NPN كمحول منخفض الجانب. يحتوي الجرس على إلكترونيات محرك داخلي، لذلك لا يلزم وجود مقاومة تسلسلية تحد من التيار على خط الطاقة. تأكد من أن جهد الإمداد لا يتجاوز 7 فولت أبدًا لحماية دائرة المذبذب الداخلية.
بالنسبة لأوراق البيانات الفنية، أو التوصيف الصوتي الخاص بالجهد، أو بيانات تخفيض الحرارة، أو ملاحظات تطبيق دائرة القيادة أو مناقشات تخصيص OEM، قم بإرسال متطلباتك من خلال نموذج الاتصال. تستجيب هندسة تطبيقات MEIDI عادةً خلال يوم عمل واحد من خلال التوثيق وتسعير الحجم.
تقوم MEIDI Intelligent Technology بتوريد المكونات الصوتية الكهروضغطية والكهرومغناطيسية منذ عام 2011. تدمج عملية التصنيع للشركة في جيانغسو قولبة LCP، ولف الملف الآلي، وتجميع SMD واختبار صوتي مضمن بنسبة 100٪. تدعم عمليات ISO 9001 ومختبر الموثوقية المخصص ضمانات الأداء المنشورة لكل منتج. يعتمد العملاء في أسواق السيارات والصناعة والأمن والأسواق الاستهلاكية على MEIDI للحصول على جودة ثابتة ودعم هندسي سريع الاستجابة.
