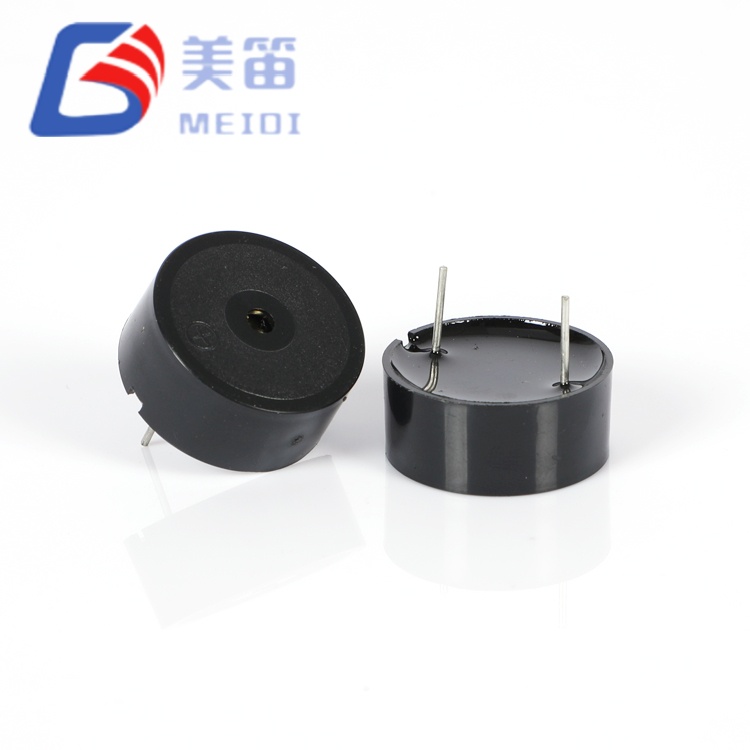

A صفارة كهرضغطية سلبيةعبارة عن مكون صوتي مدمج وموفر للطاقة يحول الإشارة الكهربائية إلى صوت مسموع من خلال اهتزاز السيراميك الكهرضغطي. على عكس الجرس النشط، فهو يحتوي علىلا يوجد مذبذب داخلي- يعتمد على إشارة قيادة خارجية (موجة مربعة أو PWM من متحكم دقيق) لإنتاج الصوت. هذا الاختلاف المعماري الوحيد هو ما يمنح المهندسين تحكمًا دقيقًا وقابلاً للبرمجة في التردد والنغمة ونمط الإنذار. في شركة Jiangsu Meidi Intelligent Technology Co., Ltd.، قمنا بتصنيع هذه المكونات لأكثر من 15 عامًا، ويشرح هذا الدليل كيفية عمل الجرس الكهرضغطي السلبي، والخصائص الكهربائية المهمة، ومكان استخدامه، وكيفية اختيار النموذج المناسب لتصميمك.
نادرًا ما يكون اختيار عنصر الصوت الصحيح فكرة لاحقة في منتج مصمم جيدًا. إن الجرس الهادئ جدًا، أو الذي يسحب تيارًا كبيرًا جدًا، أو لا يمكن ضبطه على طبقة الصوت الصحيحة، يقوض تجربة المستخدم - وفي معدات السلامة أو المعدات الطبية، يمكن أن يضر بالوظيفة بأكملها. توفر لك هذه المقالة الإطار الفني لتحديد الجرس الانضغاطي السلبي بثقة، مدعومًا بـبيانات إنتاج MEIDI الحقيقيةبدلاً من ادعاءات التسويق العامة.
A الجرس الكهروإجهادي السلبيهو محول صوتي إلكتروني يحول الإشارة الكهربائية إلى صوت عن طريق استغلال التأثير الكهرضغطي العكسي للقرص الخزفي. لا تحتوي على دائرة ذبذبة مدمجة، لذا فهي تعتمد بشكل كامل على دائرة تحكم خارجية لتوفير إشارة التردد. يمنح هذا التصميم المهندس - وليس المكون - التحكم في درجة الصوت والإيقاع ونمط التنبيه.
أسرع طريقة لفهم الجرس الانضغاطي السلبي هي مقارنته بنظيره النشط. انالجرس النشطيحتوي على مذبذب داخلي وينبعث نغمة ثابتة لحظة تطبيق طاقة التيار المستمر. يظل الجرس السلبي صامتًا في التيار المستمر ولا يصدر صوتًا إلا عند تغذيته بإشارة متناوبة. إن المقايضة متعمدة: فالصافرات النشطة أسهل في القيادة ولكنها تقتصر على نغمة واحدة؛ تتطلب أجهزة الإنذار السلبية دائرة قيادة ولكنها تكافئك بالألحان والأصوات والإنذارات متعددة الطبقات من جزء واحد منخفض التكلفة.
تقوم MEIDI بتطوير وتصنيع مجموعة كاملة من حلول الجرس الكهروضغطي - السلبي والنشط وSMD والرصاص - لمعدات الاتصالات والأجهزة المنزلية وإلكترونيات السيارات والأدوات الطبية وأنظمة الأمان.
مبدأ التشغيل هوتأثير كهرضغطية عكسي. عندما يتم تطبيق إشارة كهربائية متناوبة عبر السيراميك الكهرضغطي داخل الجرس، تتوسع المادة وتتقلص بشكل متكرر. تعمل هذه الحركات الميكانيكية على اهتزاز الحجاب الحاجز أو السيراميك نفسه، مما يدفع الهواء ويولد موجات صوتية مسموعة.
يقوم تردد إشارة الإدخال مباشرة بتعيين درجة الإخراج. والأهم من ذلك، أن كل صفارة بيزو سلبية لديهاتردد الرنين الميكانيكي- عادة في2-4 كيلو هرتزالنطاق، حيث تكون الأذن البشرية أيضًا أكثر حساسية. قم بتوجيه العنصر عند الرنين أو بالقرب منه وسيشع أقصى مستوى لضغط الصوت (SPL)؛ ينحرف حتى مسافة 10% ويمكن أن ينخفض مستوى ضغط الصوت (SPL) بمقدار 6-10 ديسيبل لأن عامل Q الخاص بالعنصر مرتفع (غالبًا 20-60). من الناحية العملية، هذا يعني أنه يجب عليك مطابقة تردد محرك الأقراص الخاص بك مع تردد الرنين المقدر للجزء بدلاً من التعامل مع "أي نغمة" على أنها عالية بنفس القدر.
ونظرًا لأن الجهاز يتم تشغيله من الخارج، فإنه يتكامل بشكل نظيف مع وحدات التحكم الدقيقة ودوائر PCB وأنظمة التحكم الذكية - وهذا هو بالضبط السبب وراء هيمنة الجهاز على المنتجات التي تحتاج إلى تعليقات صوتية مخصصة وقابلة للبرمجة.
هذا هو القسم الذي تتخطاه معظم المقالات العامة، ولكنه هو المكان الذي تعيش فيه أجهزة الإنذار الانضغاطية السلبية أو تموت في التصميمات الحقيقية. تعامل مع الجرس على أنه أتحميل بالسعة، وليس المقاوم.
يتم تشغيل الجرس الكهروضغطي السلبي بواسطة شكل موجة متناوب - موجة مربعة (شائعة في التصميمات المدمجة) أو إشارة PWM من جهاز توقيت طرفي. ينتج مستوى التيار المستمر الثابت نقرة واحدة باهتة على الأكثر؛ تتطلب النغمة المستمرة تذبذبًا مستمرًا. يحدد جهد المحرك من الذروة إلى الذروة، وليس مصدر التيار المستمر، جهارة الصوت: مضاعفة Vp-p تقريبًا تضاعف الطاقة الصوتية المشعة (حوالي +6 ديسيبل) حتى الحد الميكانيكي للسيراميك. تشغيل الفولتية محرك نموذجي3-25 فولت ص، مع كون 3 فولت و5 فولت و12 فولت من p-p هي الأكثر شيوعًا للتصميمات المحمولة والمستهلكة والصناعية على التوالي.
كهربائيًا، يتصرف العنصر الانضغاطي مثل مكثف صغير - عادةً10-30 نانو فهرنهايتللأجزاء القياسية. يهيمن على سحب التيار تيار الإزاحة اللازم لشحن وتفريغ تلك السعة في كل انتقال، وليس عن طريق تدفق ثابت للتيار المستمر. والنتيجة العملية: أن الطنانات الانضغاطية السلبية فعالة للغاية (غالبًا 5-10 مللي أمبير)، وعلى عكس الطنانات المغناطيسية، فهي فعالة للغاية.لا تحتاج إلى صمام ثنائي flybackلأنه لا يوجد ملف حثي للانهيار. يمكن أيضًا تشغيل مؤشر صغير وهادئ مباشرةً من دبوس وحدة التحكم الدقيقة؛ تحتاج الإنذارات الأعلى إلى ترانزستور أو MOSFET أو IC مخصص لمحرك بيزو.
عادةً ما يتم قياس مستوى ضغط الصوت (SPL) للطنانات الانضغاطية المنفعلة عند 10 سم وبتردد الرنين (غالبًا 70-90 ديسيبل للأجزاء القياسية، أعلى للعناصر الأكبر). نظرًا لأن الخرج يبتعد بشكل حاد عن الرنين، فإن خطوة التصميم الأكثر قيمة هي تأكيد تردد الرنين المقدر للجزء وتوجيهه إلى هناك. قم دائمًا بخفض معدل المسافة: قم بتطبيق قاعدة التربيع العكسي (تنخفض مستوى ضغط الصوت (SPL) بمقدار 6 ديسيبل تقريبًا لكل مضاعفة المسافة) عندما تقوم بتقدير جهارة الصوت داخل الأذن عند موضع المستمع.
تواجه فرق المنتجات الحديثة مساحة تركيب ضيقة، وميزانيات طاقة صارمة، والحاجة إلى تعليقات موثوقة من المستخدمين. يجيب الجرس الكهرضغطي السلبي على الثلاثة:
بالنسبة للأجهزة الذكية أو المعدات الطبية أو الأجهزة الإلكترونية الاستهلاكية أو وحدات التحكم الصناعية، يعمل الجرس الانضغاطي السلبي الذي تم اختياره جيدًا على تحسين سهولة الاستخدام وجودة المنتج الملموسة.
أي منتج يحتاج إلى إشعار صوتي واضح وقابل للبرمجة هو مرشح. يتناسب حجمها الصغير وكفاءتها مع مجموعة واسعة من الصناعات:
| صناعة | أمثلة التطبيق |
|---|---|
| إلكترونيات السيارات | تنبيهات لوحة المعلومات، وتذكيرات السلامة، وملاحظات نظام التحكم |
| الأجهزة المنزلية | الميكروويف، الغسالات، المكيفات، أجهزة المنزل الذكي |
| المعدات الطبية | أجهزة المراقبة وأدوات الاختبار وأنظمة إخطار المريض |
| معدات الاتصالات | مؤشرات الإشارة، أصوات تأكيد التشغيل |
| أنظمة الأمن | أجهزة الإنذار، التحكم في الوصول، معدات الإنذار |
إن القدرة على توليد نغمات مميزة متعددة تجعل من أجهزة الإنذار الانضغاطية السلبية ذات قيمة خاصة في المنتجات الذكية التي يجب أن تنقل رسائل مختلفة - زقزقة ما قبل الإنذار مقابل نحيب الإنذار الكامل - من خلال مخرج واحد.
إن اختيار الجرس الصحيح يعني الموازنة بين القيود الكهربائية والصوتية والميكانيكية. ينتج عن التطابق الضعيف حجم غير كافٍ، أو تشغيل غير مستقر، أو طاقة مهدرة.
تعمل MEIDI مع العملاء لضبط تكوين الجرس - محرك الجهد، والرنين، والبصمة - لتصميم المنتج الدقيق بدلاً من فرض جزء واحد يناسب الجميع.
| ميزة | صفارة كهرضغطية سلبية | الجرس النشط |
|---|---|---|
| توليد الصوت | يتطلب إشارة تردد خارجية | يحتوي على مذبذب داخلي |
| مرونة التحكم | عالي — يدعم النغمات والألحان المختلفة | يقتصر على نغمة واحدة محددة مسبقا |
| طريقة القيادة | موجة مربعة / PWM (Vp-p) | الجهد العاصمة |
| كفاءة الطاقة | تيار منخفض (عادة 5-10 مللي أمبير) | أعلى، يعتمد على الدائرة الداخلية |
| المكونات الخارجية | لا يوجد صمام ثنائي flyback. قد تحتاج إلى سائق لإخراج بصوت عال | لا شيء - يبدو على العاصمة |
| أفضل تطبيق | الإلكترونيات الذكية، الأجهزة القابلة للبرمجة | منتجات إنذار وإخطار بسيطة |
الاختيار يعتمد على المنتج. عندما يكون تخصيص الصوت والتحكم الذكي من الأولويات، فإن الجرس الكهرضغطي السلبي يوفر الميزة الواضحة.
يسرد الجدول أدناه الممثلصفارات كهرضغطية سلبيةمن كتالوج الإنتاج الخاص بنا (Jiangsu Meidi Intelligent Technology Co., Ltd.). كلها عبارة عن عناصر بيزو ذات محرك خارجي (من نوع محول الطاقة)؛ جهد المحرك هو الإشارة الموصى بها من الذروة إلى الذروة. SPL هو الحد الأدنى لتصنيف الشركة المصنعة والذي يتم قياسه عند 10 سم عند الرنين. تظهر السعة في المكان المحدد في الكتالوج.
| نموذج | يكتب | محرك الأقراص الخامس (Vp-p) | تردد الرنين. | دقيقة. SPL | الأبعاد (مم) | التشغيل. يتراوح | تخزين. يتراوح |
|---|---|---|---|---|---|---|---|
| HNR-1295 | بيزو، سلبي | 3.0 | 4000 ± 500 هرتز | ≥ 85 ديسيبل | Φ12.0 × 9.0 | -20 إلى +70 درجة مئوية | -30 إلى +80 درجة مئوية |
| HNR-1207PA5.0 | بيزو، سلبي | 5.0 | 4000 ± 500 هرتز | ≥ 80 ديسيبل | Φ12.5 × 7.0 | -20 إلى +70 درجة مئوية | -30 إلى +80 درجة مئوية |
| HNR-1255PA6.5 | بيزو، سلبي | 5.0 | 4000 ± 500 هرتز | ≥ 80 ديسيبل | Φ12.5 × 5.5 | -20 إلى +70 درجة مئوية | -30 إلى +80 درجة مئوية |
| HNR-1360-7.6 | بيزو، سلبي | 5.0 | 4000 ± 500 هرتز | ≥ 85 ديسيبل | Φ13.0 × 6.0 |
-20 إلى +70 درجة مئوية | -30 إلى +80 درجة مئوية |
| HNR-1407PA75 | بيزو، سلبي | 5.0 | 4000 ± 500 هرتز | ≥ 85 ديسيبل | Φ14.0 × 7.0 | -20 إلى +70 درجة مئوية | -30 إلى +80 درجة مئوية |
| HND-2308P | عنصر بيزو | 3.0 | 1650 ±20% هرتز |
88 ± 3 ديسيبل | Φ23.0 × 8.0 | -20 إلى +70 درجة مئوية | -30 إلى +80 درجة مئوية |
يعتمد الجرس عالي الجودة على التصنيع الدقيق واختيار المواد المنضبطة ومراقبة الجودة المتسقة. تجمع MEIDI بين 15 عامًا من الخبرة في الإنتاج مع معدات الاختبار الآلية التي تتحقق من SPL والتردد عبر الدفعات. بدءًا من الأجهزة الاستهلاكية المدمجة وحتى التطبيقات الصناعية، تم تصميم منتجات الجرس الخاصة بنا لضمان التشغيل المستقر وعمر الخدمة الطويل.
يستفيد العملاء الذين يختارون MEIDI من الدعم الفني الاحترافي وخيارات المنتجات المخصصة والإمدادات الموثوقة - سواء كنت بحاجة إلى جزء كتالوج قياسي أو جرس مصمم خصيصًا لرنين وجهد وبصمة محددة.
س1: ما هو الفرق الرئيسي بين الجرس الكهرضغطي السلبي والجرس النشط؟
ج: يتطلب الجرس الكهرضغطي السلبي إشارة قيادة خارجية (موجة مربعة / PWM) لإصدار الصوت، بينما يحتوي الجرس النشط على مذبذب داخلي ويصدر أصواتًا تلقائيًا عند تطبيق طاقة التيار المستمر. توفر الأنواع السلبية مرونة في النغمات؛ الأنواع النشطة أسهل في القيادة.
س2: هل يمكن للجرس الكهرضغطي السلبي أن يصدر أصواتًا مختلفة؟
ج: نعم. نظرًا لأن الصوت يتم إنشاؤه بواسطة إشارة التردد الخارجية، يمكن للمصممين برمجة نغمات وأنماط وحتى ألحان مختلفة - زقزقة ما قبل الإنذار مقابل نحيب الإنذار المستمر - من مكون واحد.
س 3: هل الطنانة الكهروضغطية السلبية مناسبة للأجهزة التي تعمل بالبطارية؟
ج: نعم. إن سحبها الحالي المنخفض (عادةً 5-10 مللي أمبير) وطبيعتها السعوية تجعلها ممتازة للإلكترونيات المحمولة والأجهزة الذكية والمنتجات الموفرة للطاقة.
س 4: هل أحتاج إلى صمام ثنائي ارتدادي لقيادة صفارة بيزو سلبية؟
ج: لا. العنصر الانضغاطي سعوي، وليس حثيًا، لذلك لا يولد ارتفاعًا عكسيًا في المجال الكهرومغناطيسي. يمكن في كثير من الأحيان أن يتم تشغيل مؤشر صغير مباشرة من طرف متحكم دقيق؛ قد يحتاج الإنذار الأعلى إلى ترانزستور أو محرك IC، ولكن ليس صمام ثنائي ارتدادي.
س 5: ما هو جهد المحرك الذي يجب أن أستخدمه؟
ج: يعتمد ذلك على العرض الخاص بك ومرحلة السائق. الخيارات الشائعة هي 3 فولت p-p (محمول)، 5 فولت p-p (مستهلك/MCU)، و12 فولت p-p (صناعي). قم بمطابقة تردد الرنين المقدر واحترم الحد الأقصى لـ Vp-p للجزء لتجنب إتلاف السيراميك.
س 6: هل يمكن لـ MEIDI توفير حلول الجرس الكهرضغطية السلبية المخصصة؟
ج: نعم. تدعم MEIDI مواصفات مختلفة، وفولتية المحرك، وترددات الرنين، وآثار الأقدام، ويمكنها تطوير صفارة مطابقة لتطبيقك.
يلعب الجرس الكهرضغطي السلبي دورًا مهمًا في المنتجات الإلكترونية الحديثة من خلال توفير ردود فعل صوتية فعالة ومرنة وموثوقة. إن استهلاكه المنخفض للطاقة وتصميمه المدمج وقدرته الصوتية القابلة للبرمجة يجعله الخيار المفضل عندما يكون الصوت المخصص مهمًا. في شركة Jiangsu Meidi Intelligent Technology Co., Ltd.، ندعم هذه القدرة بـ 15 عامًا من الانضباط في التصنيع والمواصفات الحقيقية التي يمكن التحقق منها.
إذا كنت بحاجة إلى طنان كهرضغطية سلبي يمكن الاعتماد عليه لمشروعك القادم،اتصل بنااليوم. سيساعدك فريقنا الهندسي على مطابقة جهد المحرك والرنين والبصمة مع التصميم الخاص بك - وتقديم عينات مجانية حتى تتمكن من التحقق من صحة الأداء قبل الالتزام.
