المؤدي "الموفر للطاقة".

A الجرس الكهروإجهادياكتسب سمعته باعتباره المؤدي الموفر للطاقة في عالم التنبيه المسموع لأنه يصدر صوتًا من عنصر سيراميكي لا يحتاج تقريبًا إلى تيار مستمر. بالنسبة لمهندسي المنتجات وفرق التوريد التي تقوم ببناء أجهزة تعمل بالبطارية، فإن هذه الخاصية الفردية هي التي تقرر ما إذا كان التصميم يمكن أن يستمر لأشهر أو يستنزف في أسابيع. يشرح هذا الدليل كيفية عمل الجرس الكهروضغطي، ولماذا يظل سحبه الحالي بالقرب من الصفر، وكيفية تحديد واحد بثقة قبل الإنتاج الضخم.

على عكس ابن عمه الكهرومغناطيسي، يعتمد الجرس الكهرضغطي على التأثير الكهرضغطي بدلاً من الملف والمغناطيس. الفرق ليس أكاديميًا فقط: فهو يغير الجهد والتيار ودائرة القيادة التي يجب على المشتري التخطيط لها، ويحدد الحد الأقصى للمدة التي يمكن للمنتج أن يطلق فيها إنذارًا على خلية صغيرة.

ما هو الجرس الكهروإجهادي في الواقع؟

يصف الاسم الآلية. يقوم الجرس الكهرضغطي بتحويل الطاقة الكهربائية إلى صوت عن طريق استغلال التأثير الكهرضغطي لبعض أنواع السيراميك. عندما يتم تطبيق الجهد عبر لوحة خزفية مستقطبة، يتغير شكل اللوحة؛ عكس القطبية ويتغير مرة أخرى. قم بتشغيلها بجهد متناوب بالتردد الصحيح وتهتز اللوحة بسرعة كافية لدفع الصوت المسموع في الهواء. نظرًا لأن الجرس الكهرضغطي لا يحتاج إلى ملف ليظل نشطًا، فإن تياره الهادئ هو في الأساس تسرب لمكثف، وليس سحبًا ثابتًا للملف.

كيف يحول التأثير الكهرضغطي الجهد إلى صوت

داخل الجرس الكهرضغطي، يتم ربط قرص خزفي رفيع بلوحة معدنية. يؤدي تطبيق جهد متناوب إلى جعل السيراميك يتمدد وينكمش في الاتجاه المستوي بينما تقاوم اللوحة المعدنية، وبالتالي ينحني العنصر المرتبط لأعلى ولأسفل. هذا الانحناء هو مصدر الصوت. يتم ضبط العنصر بحيث يقع رنينه الميكانيكي في النطاق المسموع، ويقوم الغلاف بتشكيل الإخراج إلى نغمة قابلة للاستخدام. ولهذا السبب يُطلق على الجرس الكهرضغطي اسم صانع الصوت الخزفي: فالسيراميك نفسه هو الجزء النشط.

المكونات الأساسية للجرس

تحدد ثلاثة أجزاء كيف يبدو صوت الجرس الكهرضغطي ومدى سهولة تركيبه:

• لوحة السيراميك الكهرضغطية: العنصر النشط الذي ينحني تحت الجهد.
• الركيزة المعدنية: لوحة من النحاس أو الفولاذ المقاوم للصدأ تحدد اتجاه الانحناء والصلابة.
• السكن والمحطات الطرفية: حماية العنصر وتحديد بصمة الرصاص أو SMD.

سمك وقطر السيراميك، بالإضافة إلى صلابة الركيزة المعدنية، يضبط تردد الرنين ومستوى ضغط الصوت الذي يمكن أن يصل إليه الجرس. ويحتفظ الجرس الكهروضغطي المصمم جيدًا بهذه القيم بإحكام عبر مجموعات متكررة، وهو ما يهم أكثر من عينة واحدة مثالية عند قياس الطلبات.

السعة والممانعة: لماذا يسحب طنان بيزو أي تيار تقريبًا

الحقيقة الكهربائية الأكثر أهمية حول الجرس الكهرضغطي هي أنه يتصرف مثل المكثف. يُظهر العنصر النموذجي سعة تبلغ بضع عشرات من النانوفاراد، لذا فهو في حالة السكون لا يسحب أي تيار تقريبًا. توفر دائرة القيادة التيار فقط لشحن وتفريغ تلك السعة عند تردد التشغيل. وهذا هو السبب في أن الجرس الكهروضغطي يمكن أن يصدر إنذارًا من خلية معدنية من شأنها أن تحرم الجرس الكهرومغناطيسي من الجوع في غضون ساعات. بالنسبة للتصميمات التي تعمل بالبطارية، فإن هذا التيار القريب من الصفر هو السبب في أن الجرس الكهروضغطي هو الخيار الافتراضي.

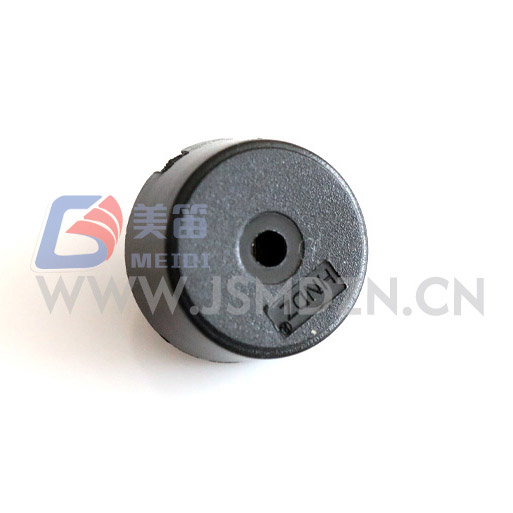

نشط مقابل الجرس الكهروإجهادي السلبي

يأتي الجرس الكهرضغطي في نمطين للقيادة. يحمل الإصدار ذاتي القيادة أو النشط مذبذبًا مدمجًا ويصدر نغمة ثابتة لحظة تطبيق الطاقة. لا تحتوي النسخة السلبية على مذبذب وتعتمد على موجة مربعة من وحدة التحكم المضيفة لضبط درجة الصوت والنمط. يعتمد الاختيار الصحيح على مقدار التحكم في النغمة الذي يحتاجه المنتج ومقدار البرامج الثابتة التي يريد الفريق كتابتها. يعمل الجرس الكهروضغطي النشط على تقصير دورة التصميم؛ يتيح الخيار السلبي للمنتج تشغيل ألحان مخصصة.

الجرس الكهروإجهادي مقابل الجرس الكهرومغناطيسي

انالجرس الكهرومغناطيسييسحب تيارًا أعلى عند جهد أقل لأن ملفه يجب أن يظل نشطًا، في حين أن الجرس الكهرضغطي لا يسحب أي تيار تقريبًا عند جهد أعلى لأنه حمل سعوي. والنتيجة العملية واضحة: في جهاز استشعار الباب الذي يعمل على خلية زر، قد يصدر صوت طنين كهروضغطي لمدة عام، في حين قد يستنفد الجرس الكهرومغناطيسي نفس الخلية خلال أيام. تتمثل المقايضة في تعقيد القيادة: غالبًا ما يحتاج الجرس الكهرضغطي إلى سكة ذات جهد أعلى ومذبذب أو محرك خارجي، في حين أن الجرس الكهرومغناطيسي يكون سعيدًا بمصدر منطقي. اختر الجرس الكهرضغطي عندما تهيمن كفاءة الطاقة؛ اختر النوع الكهرومغناطيسي عندما يكون صوت تنبيه التيار المستمر البسيط منخفض الجهد كافيًا.

يجب على المشترين قراءة الخصائص الكهربائية الرئيسية

أربعة أرقام تحدد ما إذا كان الجرس الكهرضغطي مناسبًا للوحة أم لا. عادة ما يكون الجهد المقنن أعلى من الجزء الكهرومغناطيسي، عادة من 3 فولت إلى 30 فولت حسب حجم العنصر. يجب فحص السعة عند الجهد المقنن لأنها تحدد تيار المحرك وقوة المحرك المطلوبة. يحدد تردد الرنين النغمة، والتيار عند الجهد المقنن يخبرنا بميزانية الطاقة. يجب على المشتري أن يصمم لأسوأ الحالات، وليس الخط النموذجي في الكتالوج، لأن كلا من الجهد والسعة يحركان مستوى ضغط الصوت.

تردد الرنين ومستوى ضغط الصوت

مستوى ضغط الصوت، أو SPL، الذي يتم قياسه بالديسيبل عند 10 سم، هو القيمة التي تتحقق منها مراقبة الجودة والخدمة الميدانية في أغلب الأحيان. يعد الجرس الكهروضغطي الذي تبلغ قوته حوالي 85 ديسيبل عند 10 سم مرتفعًا بما يكفي لمعظم وظائف الإنذار والإخطار. نظرًا لأن SPL يعتمد على جهد المحرك وتردد الرنين، يجب على المشتري تأكيد حالة الاختبار الدقيقة، وليس فقط الرقم الرئيسي. يمكن أن يؤدي تغيير بسيط في جهد المحرك إلى تحويل SPL بعدة ديسيبل، لذلك يجب أن تتطابق نقطة الاختبار مع التطبيق الحقيقي.

SMD والتعبئة من خلال الفتحات

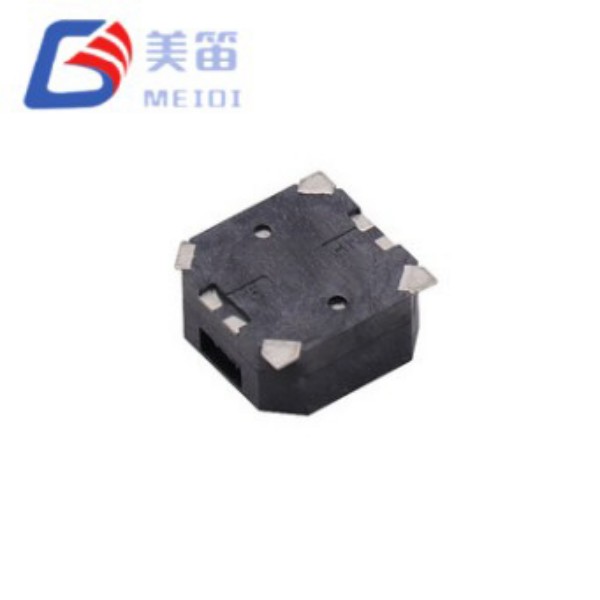

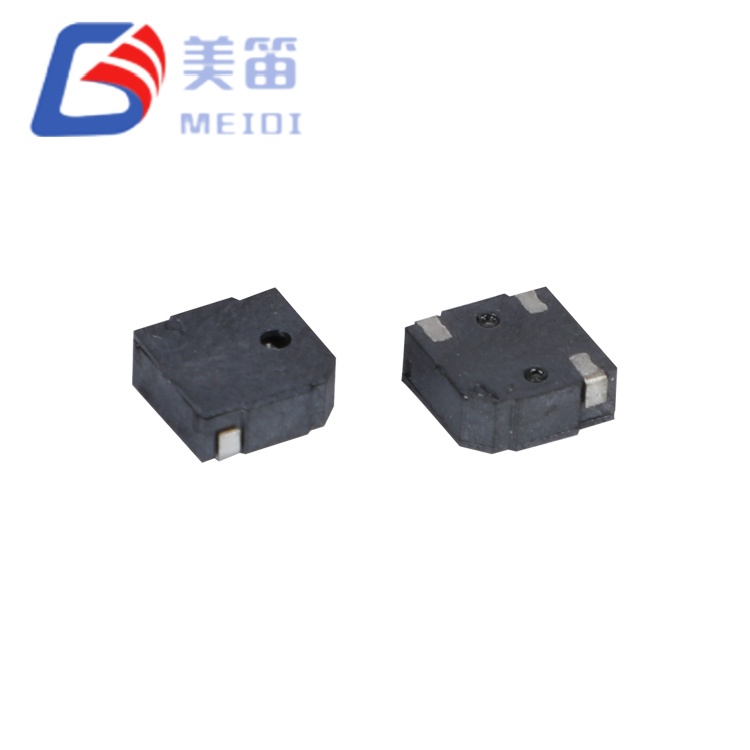

من أجل إنتاج الالتقاط والمكان، تعمل صفارات SMD الكهرضغطية على قطع الإدخال اليدوي ورفع الاتساق في الحجم. لا تزال أنماط الفتحات والأسلاك تناسب التجميع اليدوي أو الألواح التي تحتاج إلى تخفيف الضغط الميكانيكي الإضافي. يجب أن يتطابق نمط الرصاص مع عملية المصنع بحيث لا يصبح الجرس الكهرضغطي أبدًا عنق الزجاجة عندما تتراوح الطلبات من النموذج الأولي إلى الإنتاج الضخم.

دائرة القيادة والشكل الموجي

يطلب الجرس الكهرضغطي النشط فقط طاقة التيار المستمر ويقوم المذبذب المدمج بالباقي. يحتاج الجرس الكهرضغطي السلبي إلى موجة مربعة يحدد ترددها النغمة، وتمتلك البرامج الثابتة لوحدة التحكم نمط الصوت. نظرًا لأن العنصر سعوي، يجب على السائق التعامل مع تيار الشحن والتفريغ بدلاً من تحميل تيار مستمر ثابت. يجب على المشترين التأكد من أن وحدة التحكم الدقيقة الموجودة يمكنها توفير المؤقت والدبابيس، وإلا فسيتم فقدان التوفير في الجزء بسبب عمل البرنامج.

التطبيقات النموذجية للجرس

قائمة الاختيار قبل الشراء

• الجهد المقنن ونطاق جهد التشغيل، والسعة عند الجهد المقنن.
• تردد الرنين ودرجة تحمله، حيث يجب أن تظل درجة النغمة في النافذة الصوتية.
• مستوى ضغط الصوت (SPL) بالديسيبل عند 10 سم تحت الجهد والمسافة المحددين.
• نمط الرصاص: SMD، من خلال الفتحة، أو الرصاص السلكي، المطابق للتجميع.
• على عكس النوع الكهرومغناطيسي المحدد بواسطة مقاومة الملف، يتم تعريف الجرس الكهروضغطي بواسطة السعة، لذلك يجب أن تتطابق دائرة القيادة.
• درجة حرارة التشغيل وحالة الامتثال لـ RoHS أو CE مع المستندات.

نقاط التفتيش المشتركة ومراقبة الجودة

عند الفحص الوارد، يتم فحص الجرس الكهرضغطي للتأكد من تردد الرنين والسعة ومستوى ضغط الصوت مقابل التسامح المتفق عليه، لأن هذه الأرقام الثلاثة تحدد ما يسمعه المستخدم النهائي. يحافظ الجرس الثابت على نفس السلوك الصوتي عبر الدفعات المتكررة، وهذا هو السبب في أن اتساق الدفعة من المصنع أكثر أهمية من عينة واحدة مثالية يتم سحبها من دفعة تجريبية.

لماذا يفوز الجرس الكهروإجهادي في المنتجات التي تعمل بالبطارية

يحتفظ الجرس الكهروضغطي بمكانته في التصميمات المحمولة لأنه رخيص الثمن وقوي وفعال بشكل مذهل. عندما يقوم الجرس الكهرومغناطيسي باستنزاف الخلية للحفاظ على النغمة، فإن الجرس الكهرضغطي يرشف ميكروأمبيرات بين أصوات التنبيه ولا يسحب إلا أثناء الشحن القصير وتفريغ السيراميك الخاص به. بالنسبة للمنتجات التي يجب أن تصدر إنذارًا لعدة أشهر على خلية معدنية، فإن الجرس الكهرضغطي ليس مجرد خيار فعال، بل غالبًا ما يكون الخيار الوحيد الذي يلبي ميزانية البطارية.

كيفية اختبار الجرس على مقاعد البدلاء

يستخدم الفحص السريع للطاولة مجموعة إمداد منظمة للجهد المقنن، ومقياس مستوى الصوت عند 10 سم، وعداد تردد على الخرج. بالنسبة للجرس الكهرضغطي السلبي، يقوم مولد دالة بتزويد الموجة المربعة. يؤدي تسجيل SPL والسعة وتردد الرنين لعدد قليل من العينات إلى بناء خط الأساس للفحص الوارد وإظهار ما إذا كانت دفعة الجرس مستقرة قبل أن تصل إلى الخط.

كيفية اختيار مصنع الجرس المناسب

عندما يقوم المشتري بمقارنة العروض المقدمة من أكثر من مصنع طنان، نادرًا ما يكون السعر الأدنى هو الأكثر أمانًا. يقوم المورد القادر بتوثيق الجهد المقدر، والسعة، وSPL، وتردد الرنين لكل طراز، ويشحن ملفات RoHS وCE دون مطاردته، ويمكنه عرض بيانات تناسق الكمية المتكررة عند الطلب. بالنسبة لبرامج صانعي المعدات الأصلية والموزعين، يشير دعم العينات ووضع العلامات المخصصة والمهل الزمنية المستقرة إلى ما إذا كان المصنع مصممًا للإمداد طويل الأجل بدلاً من الطلبات لمرة واحدة.

الجودة والامتثال والتوريد

ينبغي أن تنتقل وثائق RoHS وCE مع الجرس الكهرضغطي. بالنسبة لبرامج OEM، اسأل عن اتساق الدفعة واستقرار المهلة الزمنية وما إذا كان المصنع يمكنه دعم وضع العلامات المخصصة أو التعبئة والتغليف أو تكوين الدبوس للجرس. فالمورد الذي يتعامل مع الامتثال باعتباره تقصيرًا، وليس خدمة، ينقذ المشتري من مشاكل الجمارك ومراجعة الحسابات.

الأسئلة المتداولة

س: هل الجرس الكهرضغطي هو نفس الجرس الكهرضغطي؟
ج: نعم. الجرس الضغطي هو ببساطة الاسم المختصر لنفس الجهاز الكهرضغطي الخزفي.

س: لماذا يسحب تيارًا أقل من الجرس الكهرومغناطيسي؟
ج: العنصر الخزفي عبارة عن مكثف، لذا فهو يسحب التيار فقط للشحن والتفريغ وفقًا لتردد المحرك، وليس للبقاء نشطًا مثل الملف.

س: هل يجب أن أختار نشطًا أم سلبيًا لإنذار البطارية؟
ج: إما أن يعمل؛ من الأسهل قيادة الجرس الكهرضغطي النشط، في حين أن الجرس السلبي يوفر تحكمًا مخصصًا في النغمة إذا كان البرنامج الثابت يمكنه توفيره.

س: هل يتم شحن صافرات Meidi مع وثائق الامتثال؟
ج: نعم. يتم دعم منتجات Meidi من خلال الوثائق المتعلقة بـ RoHS وCE، ويمكن للمصنع توفير العينات ودعم التصدير لمشاريع OEM والموزعين المؤهلة.

تذكير المشتريات

اختر الجرس الكهرضغطي حسب التطبيق وميزانية الطاقة بدلاً من أقل سعر للوحدة، لأن نمط محرك الأقراص الخاطئ يمكن أن يضيف دورة البرامج الثابتة وإعادة العينة التي تكلف أكثر من الجزء نفسه. عندما تكون كفاءة الطاقة هي الأولوية، فإن الجرس الكهرضغطي عادةً ما يسدد قسطه الصغير في عمر البطارية وموثوقية المجال.
