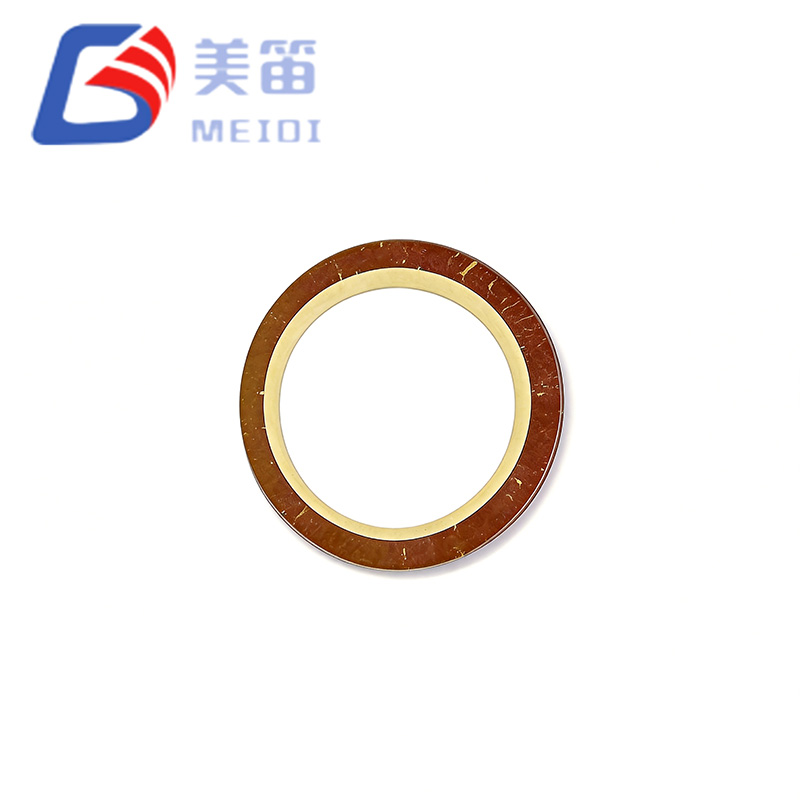

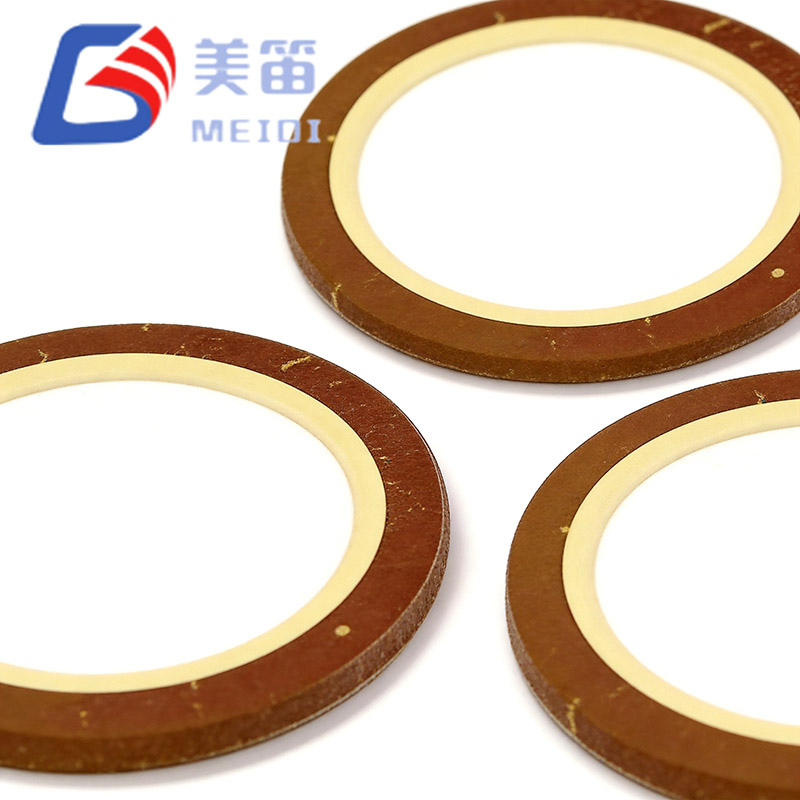

إن عنصر الجرس الخزفي الانضغاطي مقاس 11 مم عبارة عن عنصر سيراميك كهروضغطي رفيع جدًا مبني على ركيزة نحاسية، وهو مصمم للوحدات الصوتية حيث يكون الارتفاع المتوفر محدودًا للغاية. يسمح تردد الرنين البالغ 7.8 كيلو هرتز والسعة العالية 12000pF بإنتاج نغمة تنبيه واضحة مباشرة من مخرج وحدة التحكم الدقيقة 3.3 فولت، بينما يتيح المظهر الجانبي 0.18 مم تجميعات صوتية كاملة بسمك أقل من 1 مم. هذا المزيج من الاكتناز والكفاءة الكهربائية والبساطة الميكانيكية يجعل العنصر خيارًا عمليًا للأجهزة القابلة للارتداء والأدوات الطبية المحمولة ولوحات استشعار إنترنت الأشياء الكثيفة.
يقع تردد الرنين البالغ 7.8 كيلو هرتز في نطاق يمكن إدراكه بسهولة وأقل احتمالية لإخفائه بواسطة الضوضاء البيئية منخفضة التردد، وهو أمر مفيد للمنتجات الاستهلاكية والطبية الداخلية.
بسمك 0.18 ملم فقط، يمكن ربط مجموعة السيراميك والركيزة مباشرة بلوحة PCB أو غشاء معدني رفيع، مما يسمح لمجموعة توليد الصوت بأكملها بالبقاء أقل من 1 ملم في الارتفاع.
تقدم السعة 12000pF، المقاسة عند 120 هرتز، حملًا سعويًا عاليًا يقلل من تأرجح الجهد اللازم لتحقيق مستوى ضغط صوت معين، مما يجعل محرك PWM المباشر 3.3 فولت قابلاً للتطبيق.
توفر الركيزة النحاسية توصيلًا حراريًا جيدًا، مما يساعد على تثبيت تردد الرنين أثناء التشغيل المستمر ويوفر سطحًا موثوقًا به للحام أو توصيل الإيبوكسي الموصل.
المقاومة المكافئة التي تبلغ ≥500Ω تحد من التخميد الميكانيكي، مما يسمح لدوائر تعزيز الرنين LC بالوصول إلى عوامل Q أعلى وتوليد خرج صوتي أكبر من جهد إمداد منخفض.
نطاق درجة حرارة التشغيل من -20 درجة مئوية إلى +70 درجة مئوية يغطي البيئات النموذجية للإلكترونيات الاستهلاكية والأجهزة الطبية وأجهزة الاستشعار الصناعية.
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | عنصر السيراميك الكهرضغطي | — |
| نموذج | فت-11T-7.8A1 | — |
| تردد الرنين | 7.8 ± 1.0 كيلو هرتز | هواء حر، 25 درجة مئوية |
| التسامح مع التردد | ±12.8% | اتساق الدفعة |
| السعة الحرة | 12000 ± 30% pF | عند 120 هرتز، 1 فولت، 25 درجة مئوية |
| المقاومة المكافئة | ≥ 500 أوم | عند تردد الرنين |
| فقدان العزل الكهربائي (tanδ) | ≥ 5% | عند 120 هرتز، 1 فولت |
| مادة الركيزة | النحاس | — |

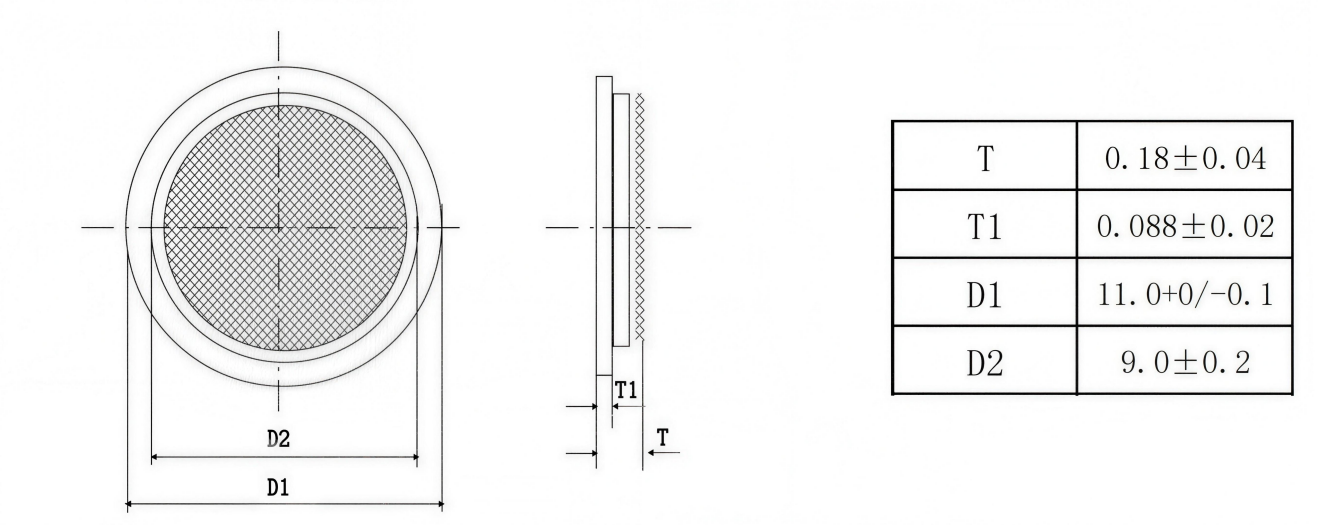

| قطر القرص السيراميكي (D1) | 11.0 +0 / -0.1 ملم | — |
| قطر القطب النشط (D2) | 9.0 ± 0.2 ملم | — |
| السماكة الكلية (T) | 0.18 ± 0.04 ملم | سيراميك + ركيزة |
| سمك السيراميك (T1) | 0.088 ± 0.02 ملم | طبقة PZT |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| مادة القطب | الفضة (قياسية) | معجون الفضة المطحون |
| مقاومة العزل | ≥ 100 ميجا أوم (نموذجي) | عند 100 فولت تيار مستمر، 25 درجة مئوية |
| هدف التصميم | ميزة FT‑11T‑7.8A1 |
| الحد الأدنى المطلق لارتفاع الوحدة | تتيح مجموعة السيراميك والركيزة مقاس 0.18 مم إمكانية تركيب التجميع الصوتي الكامل داخل غلاف مقاس 1 مم. |
| تشغيل البطارية ذات الجهد المنخفض | تعني السعة العالية 12000pF أن وحدة MCU بقدرة 3.3 فولت يمكنها غالبًا دفع العنصر إلى مستوى صوت قابل للاستخدام دون مرحلة تعزيز المحث. |
| الاستقرار الحراري في العبوات المغلقة | ينشر النحاس بكفاءة الحرارة القليلة التي يتم توليدها، مما يحافظ على استقرار تردد الرنين أثناء التنشيط الممتد. |
| تصميم دائرة رنين فعالة | تحافظ المقاومة المكافئة ≥500Ω على انخفاض التخميد، لذلك يمكن لخزان LC مضاعفة جهد المحرك بأقل خسارة. |
| تنبيه واضح في الأماكن الداخلية الهادئة | 7.8 كيلو هرتز مرتفع بما يكفي لتجنب ضوضاء التدفئة والتهوية وتكييف الهواء (HVAC) وضجيج المروحة، ولكنه منخفض بما يكفي ليتم سماعه وتحديد موقعه بسهولة. |
| تكامل عالي الحجم وفعال من حيث التكلفة | كعنصر مجرد، فإنه يلغي غلاف وأطراف الجرس المعبأ، مما يقلل من تكلفة الجزء وخطوات التجميع. |
الأجهزة الذكية القابلة للارتداء، بما في ذلك أجهزة تتبع اللياقة البدنية والساعات الذكية، حيث يساعد المظهر الجانبي مقاس 0.18 مم في الحفاظ على سمك المنتج الإجمالي النحيف مع توفير نغمات إشعارات واضحة.
أدوات التشخيص الطبية المحمولة مثل أجهزة قياس الجلوكوز ومقاييس التأكسج النبضية ومقاييس الحرارة الرقمية، والتي تستفيد من مؤشر مسموع بسيط منخفض الجهد لا يضيف حجمًا.
عقد مستشعرات إنترنت الأشياء، بدءًا من مستشعرات الأبواب/النوافذ وحتى أجهزة كشف تسرب المياه، حيث يمكن تشغيل العنصر مباشرة بواسطة وحدة MCU بقدرة 3.3 فولت وتكون النغمة مميزة بدرجة كافية بحيث يمكن ملاحظتها في البيئة المنزلية.
أجهزة استشعار القرب الصناعية ولوحات التشغيل الآلي الصغيرة التي تحتاج إلى عنصر ردود فعل صوتية مدمج متوافق مع SMD القياسية وعمليات التجميع عبر الفتحات.
لوحات التحكم في الأجهزة الاستهلاكية في منتجات مثل أفران الميكروويف والغسالات ومواقد الحث، حيث يمكن دمج العنصر العاري بتكلفة فعالة في لوحة PCB الحالية.
الألعاب والإلكترونيات الجديدة التي تتطلب مسبارًا بسيطًا وغير مكلف للحصول على ردود فعل تفاعلية أو نغمات موسيقية أو أصوات تنبيه.
تقوم MEIDI Intelligent Technology بإنتاج عناصر السيراميك الكهرضغطية لأكثر من عقد من الزمن. تغطي منشأة الشركة المتكاملة تمامًا في جيانغسو، الصين، كل مرحلة بدءًا من إعداد مسحوق السيراميك وصب الأشرطة وحتى حرق القطب الكهربائي والاستقطاب والاختبار الكهربائي النهائي. تعمل MEIDI بموجب نظام إدارة الجودة المعتمد ISO 9001، وتضمن أن كل دفعة إنتاج يمكن تتبعها ومتسقة.
يخضع عنصر الجرس الخزفي بيزو مقاس 11 مم لمجموعة شاملة من اختبارات الإنتاج. يتم قياس كل وحدة لتردد الرنين في محلل مقاومة الهواء الحر، مع تطبيق النافذة 7.8±1.0 كيلو هرتز بشكل صارم. يتم التحقق من السعة عند 120 هرتز و1Vrms، ويتم فحص المقاومة المكافئة عند ≥500Ω، ويتم فحص فقدان العزل الكهربائي إلى ≥5%. تؤكد عمليات فحص الأبعاد قطر السيراميك وقطر القطب والسمك الإجمالي. تتحقق خطوة التعتيق الحراري عند +70 درجة مئوية لمدة 48 ساعة من استقرار الاستقطاب، بينما يتم اختبار قابلية اللحام وفقًا لـ J‑STD‑002. هناك رمز كبير محفور على حافة الركيزة يربط كل جزء بدفعة التصنيع الخاصة به وسجلات الاختبار الكاملة، والتي يتم الاحتفاظ بها لمدة عشر سنوات.
1. ما هي طريقة التركيب الموصى بها لـ FT‑11T‑7.8A1؟
يعد إيبوكسي الفضة الموصّل هو الخيار الأكثر شيوعًا لتوصيل ثنائي الفينيل متعدد الكلور الدائم لأنه يتجنب الضغط الحراري الذي يمكن أن يحدثه اللحام على الطبقة الخزفية الرقيقة. إذا كان اتصال اللحام مفضلاً، فيجب تطبيق الحرارة على حافة الركيزة النحاسية فقط، مع الحفاظ على درجة حرارة الطرف أقل من 280 درجة مئوية لمدة لا تزيد عن ثلاث ثوانٍ. يتم أيضًا استخدام الاحتفاظ بالاتصال الزنبركي عندما يحتاج العنصر إلى أن يكون قابلاً للاستبدال في الحقل.
2. كيف يمكن مقارنة نغمة 7.8 كيلو هرتز مع أجهزة الإنذار ذات التردد المنخفض؟
عند 7.8 كيلو هرتز، يكون الطول الموجي قصيرًا بما يكفي للعمل بكفاءة من تجاويف صغيرة جدًا، ومع ذلك فإن التردد لا يزال أقل بكثير من نطاق الموجات فوق الصوتية حيث تصبح الاتجاهية متطرفة وينخفض الإدراك. ومن الناحية العملية، تكون النغمة مسموعة بوضوح في غرفة نموذجية ولا يمكن الخلط بينها بسهولة وبين الطنين الميكانيكي الصادر عن المراوح أو المحركات.
3. هل يمكن تشغيل FT‑11T‑7.8A1 بشكل مستمر؟
نعم، التشغيل المستمر ممكن عبر النطاق الكامل من -20 درجة مئوية إلى +70 درجة مئوية. عند القيادة مباشرة من وحدة معالجة الرسومات GPIO بقدرة 3.3 فولت بدون تعزيز LC، يكون التسخين الذاتي ضئيلًا. عند الفولتية العالية للمحرك التي يتم الحصول عليها من خلال تعزيز الرنين، تعمل الركيزة النحاسية على تبديد الحرارة بكفاءة كافية لمنع انحراف التردد في العبوات المفتوحة أو ذات التهوية. بالنسبة للتصميمات المغلقة، قد يكون من المستحسن تقليل دورة التشغيل أو انخفاض جهد المحرك؛ يمكن لـ MEIDI توفير بيانات مدى الحياة لظروف تشغيل محددة.
4. هل تتوفر أنماط القطب الكهربائي المخصصة أو المواد الأساسية؟
نعم. بينما يستخدم التكوين القياسي قطبًا كهربائيًا فضيًا كامل الوجه على قرص نحاسي، يمكن لـ MEIDI توفير أنماط قطب كهربائي مجزأة، وأقطار بديلة، وتشطيبات قطب كهربائي من النيكل أو الذهب لتحسين مقاومة التآكل، وركائز مصنوعة من الفولاذ المقاوم للصدأ أو برونز الفوسفور. تخضع الطلبات المخصصة للمراجعة الهندسية والحد الأدنى من الكميات والمهل الزمنية الممتدة.
5. كيف يؤثر تحمل السعة على دائرة تعزيز الرنين LC؟
يتم تحديد السعة الاسمية 12000pF عند 120 هرتز؛ عند 7.8 كيلو هرتز تنخفض السعة الفعالة قليلاً. للحصول على تصميم تعزيز LC عملي، عادةً ما يتم استخدام محث يتراوح من 4.7 مللي أمبير إلى 10 مللي أمبير مع مكثف متوازي صغير لاستيعاب التسامح بنسبة ±30%. توفر MEIDI السعة المقاسة الفعلية لكل وحدة عينة، مما يسمح للمصممين باختيار قيمة محث دقيقة لنموذجهم الأولي.
للحصول على إرشادات تخطيط ثنائي الفينيل متعدد الكلور، واقتراحات تصميم التجويف الصوتي، وحسابات دوائر تعزيز LC، ومواصفات القطب الكهربائي المخصصة أو تسعير الحجم، أرسل متطلباتك من خلال نموذج الاتصال. تستجيب هندسة تطبيقات MEIDI عادةً خلال يوم عمل واحد بالوثائق ونماذج المحاكاة ووحدات العينات المصحوبة ببيانات الاختبار الفردية.
