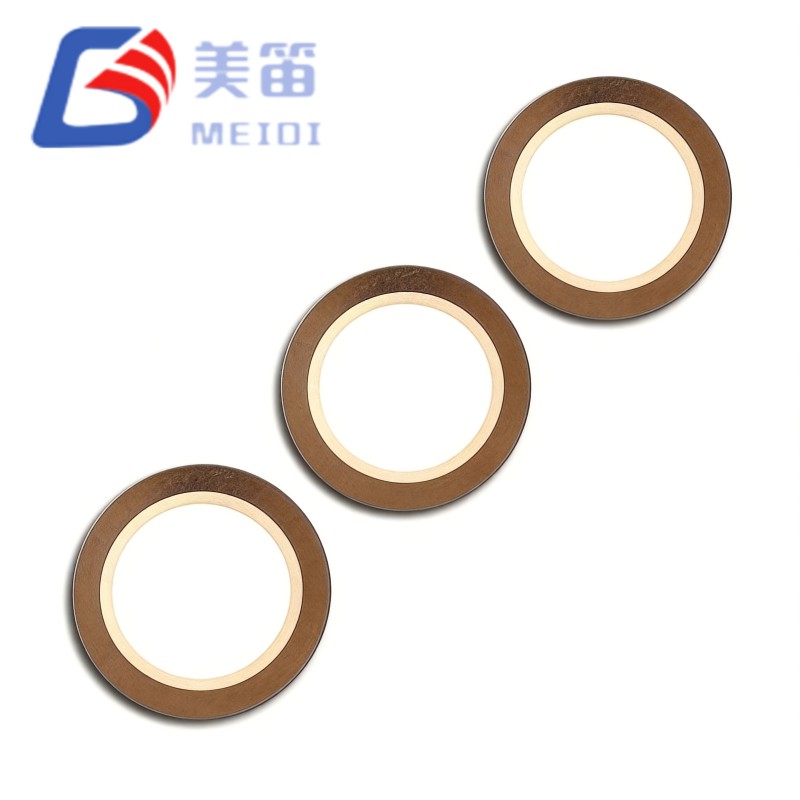

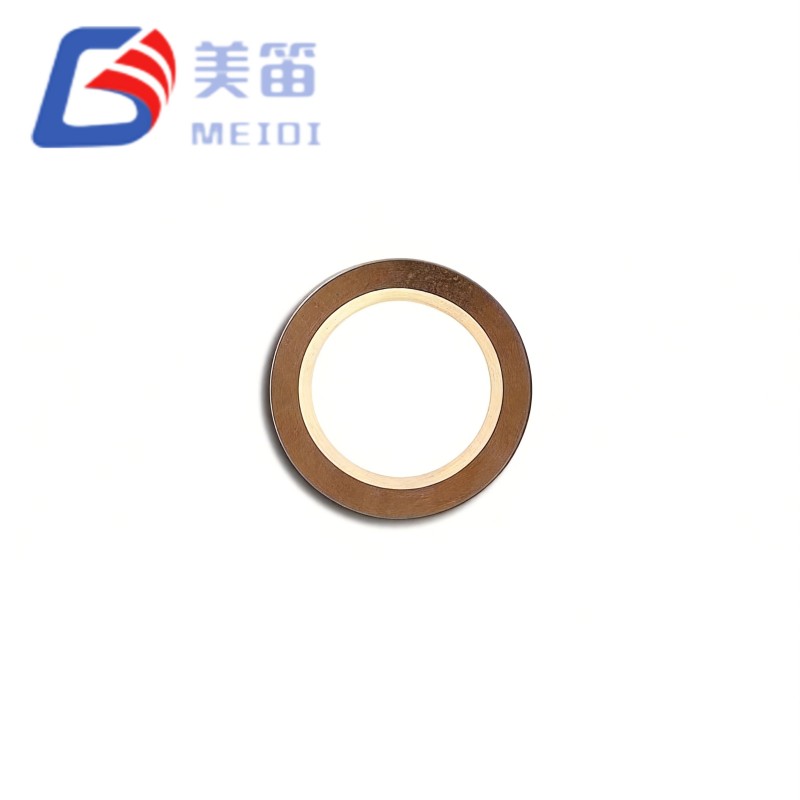

إن عنصر الجرس الخزفي الانضغاطي مقاس 12.5 مم عبارة عن عنصر سيراميك كهروضغطي مصنوع من النحاس بقطر نشط يبلغ 12.5 مم، وهو مصمم للوحدات الصوتية المدمجة التي تتطلب ضغطًا صوتيًا أعلى من أحجام تجويف محدودة. يتم الحفاظ على تردد الرنين الذي يبلغ 7.8 كيلو هرتز بتسامح محكم ± 0.8 كيلو هرتز، وتسمح السعة 12000pF بتشغيلها مباشرة من دبابيس وحدة التحكم الدقيقة 3.3 فولت أو دوائر تعزيز LC البسيطة. تم بناء العنصر على نفس منصة التصنيع مثل سلسلة FT‑11T من MEIDI، مما يوفر مسار ترقية مباشر للتصميمات التي تحتاج إلى زيادة الإخراج الصوتي دون إعادة صياغة الواجهة الكهربائية.
يوفر قطر السيراميك النشط البالغ 12.5 ملم مساحة إشعاع أكبر بنسبة 29% مقارنةً بعائلة FT‑11T مقاس 11.0 ملم، مما يساهم في زيادة الإزاحة وتحسين الاستجابة للتردد المنخفض من العبوات الصغيرة.
تم تحديد تردد الرنين عند 7.8 كيلو هرتز مع تفاوت قدره ±10.3%، وهي نافذة أكثر إحكامًا من ±12.8% النموذجي لـ FT‑11T‑7.8A1، مما يساعد في الحفاظ على طابع نغمي متسق عبر دفعات الإنتاج.
توفر السعة الاسمية البالغة 12000pF عند 120 هرتز حملاً سعويًا عاليًا مناسب تمامًا لمحرك الجهد المنخفض من خطوط 3.3V MCU GPIO في الوحدات المدمجة التي تعمل بالبطارية.
تم تحديد المقاومة المكافئة عند ≥300Ω، وهي أقل بنسبة 40% من ≥500Ω لسلسلة FT‑11T، مما يتيح طبولوجيا تعزيز الرنين Q الأعلى مع مضاعفة جهد أكبر.
يبلغ إجمالي السُمك 0.19 ملم، مما يحافظ على المكون ضمن ملف تعريف أقل من 0.2 ملم يسمح بالاندماج في التجميعات الصوتية فائقة النحافة.
تتبع الركيزة النحاسية ذات القطب الفضي المحترق نفس مجموعة المواد المستخدمة عبر سلسلة FT، مما يضمن السلوك الحراري القابل للتنبؤ وقابلية اللحام.
يزيد القرص الخزفي الموسع مقاس 12.5 مم من منطقة النقل النشطة؛ وتعتمد درجة التحسين الصوتي على تصميم التجويف، وتحميل الحجاب الحاجز، ودائرة القيادة، ولكن المساحة الإضافية توفر ميزة قابلة للقياس في الوحدات المدمجة.
يقتصر تباين التردد من دفعة إلى دفعة على ±0.8 كيلو هرتز، وهو ما يدعم المصفوفات متعددة العناصر وخطوط المنتجات الاستهلاكية حيث تكون جودة النغمات الموحدة مهمة.
تعمل المقاومة المكافئة ≥300Ω على تقليل خسائر التخميد الميكانيكية، مما يسمح لدوائر تعزيز الرنين بتحقيق عامل Q أعلى وكسب جهد أكبر من نفس المصدر.
عند 12000pF، تكون السعة مطابقة لتلك الموجودة في FT‑11T‑7.8A1، لذلك يمكن إعادة استخدام نفس طوبولوجيا دائرة المحرك عند الانتقال إلى عنصر القطر الأكبر.
يتيح السُمك الإجمالي البالغ 0.19 مم، والذي يتكون من طبقة PZT مقاس 0.09 مم على غشاء نحاسي، مكدسات الوحدة الصوتية التي يقل حجمها عن 1 مم والربط المباشر لثنائي الفينيل متعدد الكلور.
تم قياس قطر القطب النشط البالغ 9.5 ملم بشكل متناسب من القطب الكهربائي 9.0 ملم في FT‑11T‑7.8A1، مما يحافظ على التوزيع الأمثل للمجال الكهربائي لرنين 7.8 كيلو هرتز.
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | عنصر السيراميك الكهرضغطي | — |
| نموذج | فت-12.5T-7.8A1 | — |
| تردد الرنين | 7.8 ± 0.8 كيلو هرتز | هواء حر، 25 درجة مئوية |
| التسامح مع التردد | ±10.3% | اتساق الدفعة |
| السعة الحرة | 12000 ± 30% pF | عند 120 هرتز، 1 فولت، 25 درجة مئوية |
| المقاومة المكافئة | ≥ 300 أوم | عند تردد الرنين |
| فقدان العزل الكهربائي (tanδ) | ≥ 5% | عند 120 هرتز، 1 فولت |
| مادة الركيزة | النحاس | — |

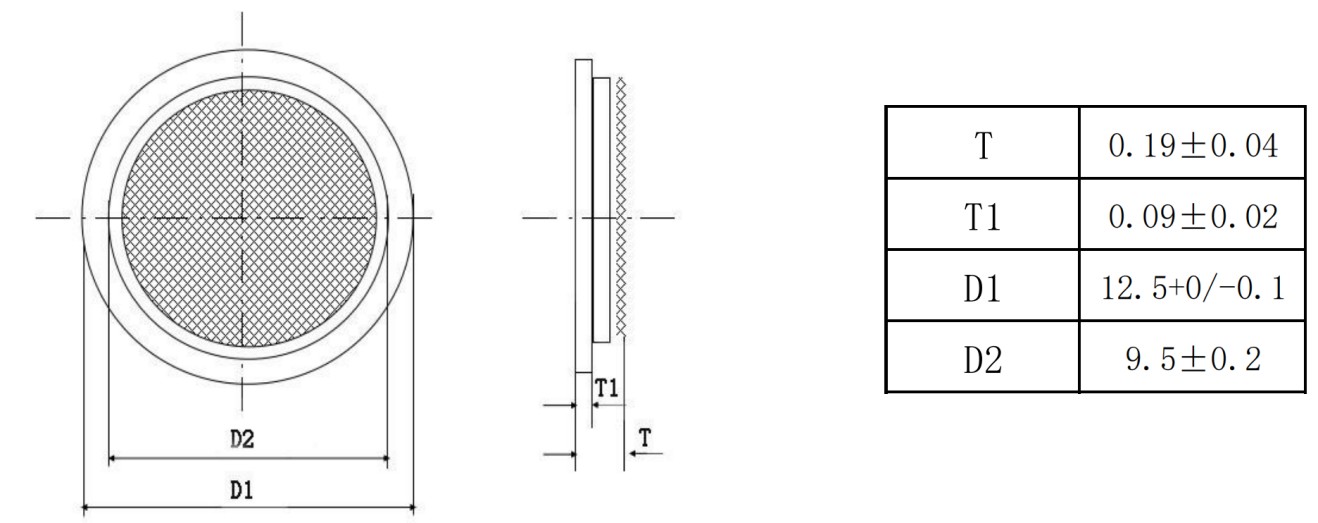

| قطر القرص السيراميكي (D1) | 12.5 +0 / -0.1 ملم | — |
| قطر القطب النشط (D2) | 9.5 ± 0.2 ملم | — |
| السماكة الكلية (T) | 0.19 ± 0.04 ملم | سيراميك + ركيزة |
| سمك السيراميك (T1) | 0.09 ± 0.02 ملم | طبقة PZT |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| مادة القطب | الفضة (قياسية) | معجون الفضة المطحون |
| مقاومة العزل | ≥ 100 ميجا أوم (نموذجي) | عند 100 فولت تيار مستمر، 25 درجة مئوية |
تستفيد الأجهزة المنزلية الذكية مثل أجراس الباب بالفيديو ومكبرات الصوت الذكية وأجهزة تنظيم الحرارة من مساحة الإشعاع الأكبر، والتي توفر نغمة أكثر اكتمالاً من التجاويف الداخلية المدمجة النموذجية لهذه المنتجات.
تعتمد الوحدات الصوتية للمعدات الطبية، بما في ذلك مضخات التسريب وأجهزة مراقبة المرضى وأجهزة غسيل الكلى، على تحمل التردد الضيق لإنتاج نغمة تنبيه متسقة عبر جميع الوحدات المصنعة.
يمكن أن تستخدم لوحات الاستشعار الصناعية ومحطات HMI المقاومة المكافئة الأقل للحصول على ضغط صوت أعلى من برامج تشغيل دائرة التحكم الحالية بجهد 24 فولت دون تغيير مكونات مرحلة القيادة.
يمكن للإلكترونيات الداخلية للسيارات، مثل التذكير بحزام الأمان ومؤشرات شحن السيارة الكهربائية، تلبية مستويات الصوت المطلوبة من أحجام تجويف أصغر بفضل زيادة مساحة الحجاب الحاجز.
يمكن للأجهزة الاستهلاكية مثل الغسالات والثلاجات تحقيق نفس الإخراج الصوتي بجهد محرك أقل، مما قد يقلل من الفاتورة الإجمالية للمواد.
تستفيد المصفوفات الصوتية متعددة العناصر وأنظمة الإشعارات المتزامنة من انتشار التردد الضيق، مما يقلل من النبض الملموس وعدم التناسق اللوني بين الوحدات المتجاورة.
| متطلبات | سمة FT‑12.5T‑7.8A1 |
| زيادة SPL من نفس جهد المحرك | يوفر القطر 12.5 ملم مساحة نقل أكبر، والتي يمكن أن ترفع ضغط الصوت بعدة ديسيبل مقارنة بعنصر 11.0 ملم في تجويف مكافئ. |
| جودة نغمية متسقة عبر الإنتاج | يقلل تفاوت التردد بنسبة ±10.3% من الاختلاف من وحدة إلى وحدة، مما يدعم متطلبات العلامة التجارية للحصول على صوت منتج موحد. |
| تعزيز الرنين الفعال | تسمح المقاومة المكافئة ≥300Ω لدوائر تعزيز LC بتحقيق عامل مضاعفة أعلى، واستخراج المزيد من الطاقة الصوتية من سكة الجهد المنخفض. |
| هجرة منصة بسيطة | تتطابق السعة 12000pF والرنين 7.8 كيلو هرتز مع FT‑11T‑7.8A1، لذلك يجب فقط توسيع نمط PCB الأرضي لاستيعاب القطر 12.5 مم. |
| شخصية أكثر ثراءً ذات تردد منخفض | تعمل منطقة الصلابة المنخفضة لكل وحدة في القرص الخزفي الأكبر حجمًا على تحسين إزاحة الرنين الفرعي، مما يساهم في الحصول على نغمة أكمل بشكل ملحوظ في العبوات الصغيرة. |
| تبديد الحرارة في غرف مغلقة | توفر الركيزة النحاسية مقاس 12.5 مم واجهة حرارية أكبر، مما يساعد على تثبيت تردد الرنين أثناء التشغيل المستمر. |
يقدم عنصر الجرس الخزفي بيزو مقاس 12.5 مم حملًا سعويًا بقوة 12000 بيكسل فاراد مع مقاومة متسلسلة تبلغ 300 أوم أو أقل عند الرنين. يدعم هذا المزيج طبولوجيا تعزيز الرنين حيث يتم وضع محث بالتوازي مع العنصر لتشكيل خزان عالي Q. نظرًا لأن المقاومة أقل من مقاومة سلسلة FT-11T، فإن عامل Q القابل للتحقيق وكسب الجهد أعلى؛ ومع ذلك، فإن التيار المنتشر يزداد أيضًا، لذلك يجب تصنيف المحرِّض وفقًا لذلك. يمكن لمهندسي تطبيقات MEIDI تقديم تصميمات مرجعية وتوصيات للمكونات لأهداف جهدية وصوتية محددة.
أنتجت تقنية MEIDI الذكية عناصر سيراميك كهرضغطية لأكثر من عقد من الزمان. يغطي مرفق الشركة المتكامل رأسياً في جيانغسو، الصين، تحضير مسحوق السيراميك، وصب الأشرطة، وطباعة الشاشة للأقطاب الكهربائية الفضية، والتلبيد بدرجة حرارة عالية، والاستقطاب، والاختبار الكهربائي النهائي. يدعم نظام الجودة المعتمد ISO 9001 ومختبر الموثوقية المخصص اتساق كل دفعة وإمكانية تتبعها.
تم تصنيع عنصر الجرس الخزفي بيزو مقاس 12.5 مم باستخدام عناصر تحكم عملية محسنة للحفاظ على تحمل التردد الضيق والمقاومة المكافئة المنخفضة عبر القطر الأكبر. تخضع كل دفعة إنتاج لقياس تردد الرنين بنسبة 100% في محلل مقاومة الهواء الحر، مع رفض الوحدات التي تقع خارج نافذة 7.8±0.8 كيلو هرتز. يتم فحص المقاومة المكافئة عند ≥300Ω لتحديد عيوب تغطية القطب الكهربائي أو الاستقطاب غير الكامل. يتم التحقق من السعة عند 120 هرتز و1Vrms لتأكيد القيمة الاسمية 12000pF ضمن ±30%، ويتم فحص فقدان العزل الكهربائي لضمان بقاء tanδ أقل من 5%. يغطي فحص الأبعاد قطر السيراميك وقطر القطب والسمك الإجمالي وفقًا للمواصفات. يتم إجراء اختبارات الشيخوخة الحرارية وتقييمات قابلية اللحام على أساس العينة. يوفر رمز الدفعة المحفور على حافة الركيزة إمكانية التتبع الكامل لمجموعة الضغط وملف التلبيد وسجل الاختبار الفردي، الذي يتم الاحتفاظ به لمدة عشر سنوات.
1. ما هو مكاسب الأداء التي يمكن أن أتوقعها عند الانتقال من FT‑11T‑7.8A1 إلى FT‑12.5T‑7.8A1؟
تعمل المنطقة النشطة الأكبر بشكل عام على زيادة الإخراج الصوتي لجهد وتجويف محرك معين. تسمح المقاومة المكافئة المنخفضة لدوائر تعزيز الرنين بتحقيق عامل مضاعفة أعلى. يعتمد التحسين الفعلي على تكوين العلبة والحجاب الحاجز ومحرك الأقراص؛ يمكن أن تساعد MEIDI في تقييم الأداء المتوقع من خلال التصميم الميكانيكي المحدد الخاص بك.
2. هل يحتاج العنصر 12.5 ملم إلى تجويف صوتي أكبر من العنصر 11.0 ملم؟
عادةً ما يكون التجويف الأعمق مفيدًا عند زيادة قطر العنصر، لأنه يوفر تحميلًا أفضل عند تردد الرنين. يجب أيضًا أن يكون قطر التجويف أكبر من القرص الخزفي لتجنب تثبيت الاهتزاز الشعاعي. بالنسبة للتصميمات المدمجة للغاية، يمكن أن يكون ربط العنصر بلوحة معدنية رفيعة تعمل بمثابة مشعاع موزع بديلاً.
3. لماذا تكون المقاومة المكافئة أقل من تلك الموجودة في سلسلة FT‑11T؟
يأتي التخفيض من مساحة القطب الأكبر والسمك الأمثل لطبقة PZT لتنسيق 12.5 مم. تعمل المقاومة المنخفضة على تحسين عامل الجودة لدوائر تعزيز الرنين ولكنها تزيد أيضًا من التيار المتداول في الخزان؛ يجب أن يكون حجم المحث مناسبًا للتعامل مع هذا التيار العالي.
4. هل يمكن استخدام FT‑12.5T‑7.8A1 جنبًا إلى جنب مع عناصر FT‑11T في مصفوفة متعددة الترددات؟
نعم، ولكن الأقطار المختلفة تتطلب أبعادًا منفصلة لأراضي ثنائي الفينيل متعدد الكلور وتجويفه. عندما يتم تشغيل ترددات رنين مختلفة في وقت واحد، قد يتم إنتاج ترددات إيقاع مسموعة. للحصول على تشغيل ثنائي النغمة، من الأفضل عادةً تشغيل العناصر بشكل تسلسلي أو تحديد ترددات مفصولة بمقدار 3 كيلو هرتز على الأقل. إذا كانت هناك حاجة إلى تماسك الطور، فيجب مراعاة ممانعات الإشعاع المختلفة في تصميم التجويف.
5. ما هي تغييرات تخطيط PCB اللازمة لاعتماد FT‑12.5T‑7.8A1؟
يجب توسيع الأرض النحاسية الموجودة أسفل القرص الخزفي من 11.0 مم إلى 12.5 مم، مع الحفاظ على نفس عرض الحلقة الحلقية لملحق اللحام أو الإيبوكسي الموصل. يجب أن يزيد ثقب الخلوص المركزي، في حالة استخدامه، من 3.0 مم تقريبًا إلى 4.0 مم. يجب أن تمتد منطقة حفظ المكونات الموجودة أسفل العنصر إلى قطر يبلغ حوالي 13.5 ملم. يمكن أن تظل قيم مكونات دائرة القيادة كما هي، ولكن قد يلزم إعادة تقييم المحرِّض للتعامل مع تيار التدوير الأعلى في تصميم معزز.
بالنسبة لتخطيطات تكامل PCB، أرسل توصيات تصميم التجويف للعناصر مقاس 12.5 مم، أو تحسين دائرة تعزيز الرنين LC، أو دعم الترحيل من سلسلة FT‑11T، أو تسعير الحجم، متطلباتك من خلال نموذج الاتصال. عادةً ما يستجيب مهندسو تطبيقات MEIDI خلال يوم عمل واحد بالوثائق الفنية ونماذج المحاكاة ووحدات تقييم العينات المصحوبة ببيانات الاختبار الفردية.
