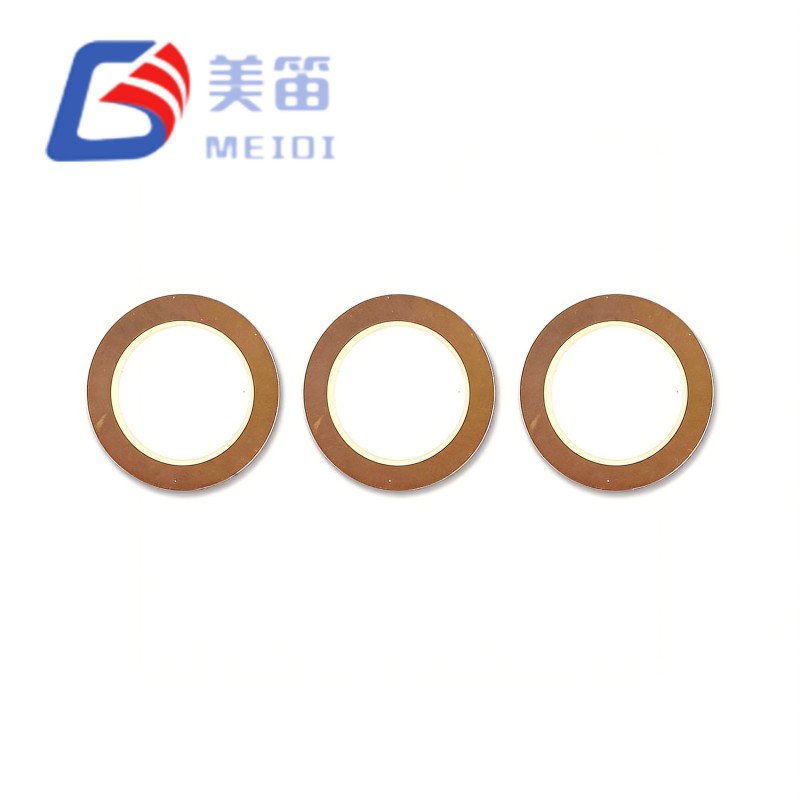

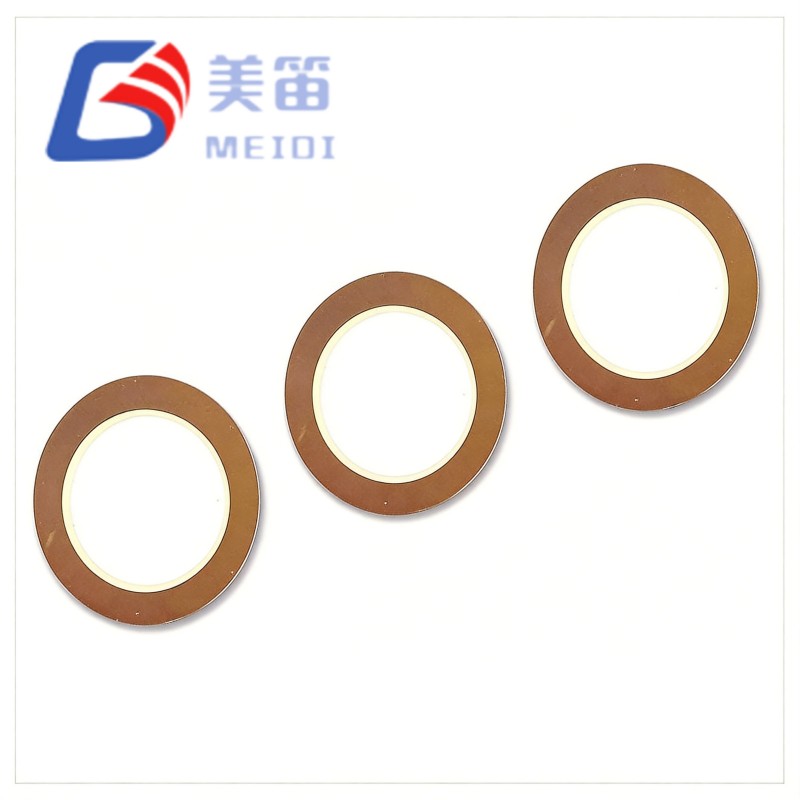

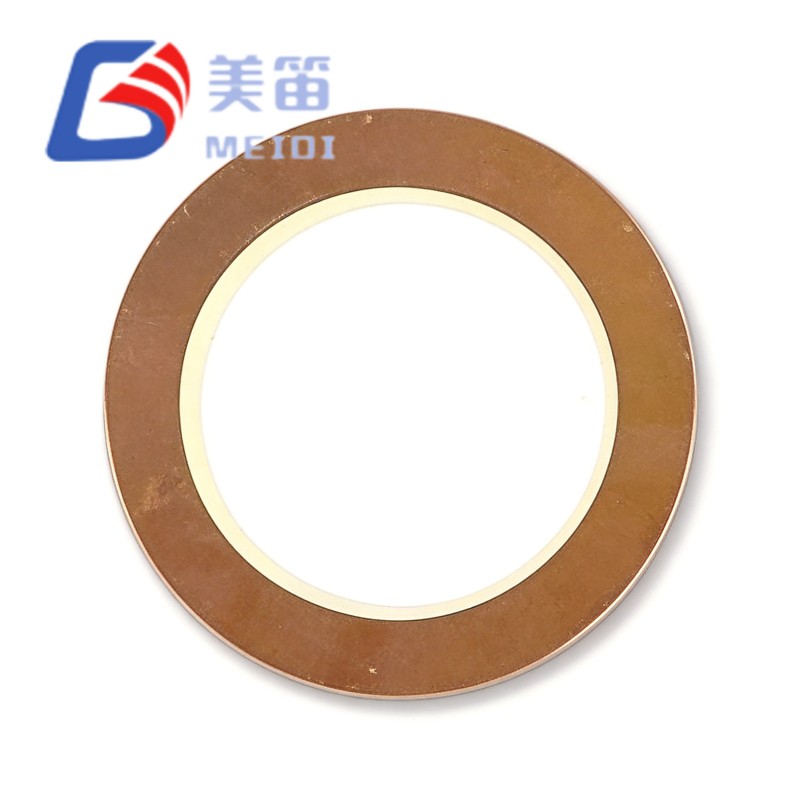

العنصر الخزفي النحاسي بيزو مقاس 11 مم عبارة عن عنصر كهروضغطي من النحاس يتم ضبطه على 9.0 كيلو هرتز، وهو مصمم للوحدات الصوتية المدمجة التي تستفيد من نغمة تنبيه عالية النبرة وأكثر وضوحًا. يتطابق قطره 11.0 ملم وسمكه 0.18 ملم مع البصمة الميكانيكية لمتغير FT‑11T الذي يبلغ 7.8 كيلو هرتز، لذلك يمكن لتخطيط ثنائي الفينيل متعدد الكلور وتجويف الغلاف أن يدعم كلا الترددين. تسمح السعة 12000pF والمقاومة المكافئة ≥500Ω بتشغيل العنصر بكفاءة من مصدر جهد منخفض، إما مباشرة من طرف MCU 3.3V أو من خلال دائرة تعزيز LC بسيطة.
يتم ضبط تردد الرنين على 9.0 كيلو هرتز مع تفاوت دفعة يبلغ ±11.1%، مما يوفر نغمة أكثر وضوحًا وأكثر إلحاحًا من البدائل ذات التردد المنخفض، والتي يمكن أن تساعد في تمييز التنبيه في الأنظمة متعددة النغمات.
قطر 11.0 ملم وسمك إجمالي 0.18 ملم يجعل هذا العنصر قابلاً للتبديل ميكانيكيًا مع FT‑11T‑7.8A1، مما يتيح تقييم تردد A/B دون تعديل نمط أرض PCB أو غلافها.
توفر السعة الاسمية البالغة 12000pF عند 120 هرتز حملًا سعويًا عاليًا يقلل من متطلبات جهد المحرك، مما يجعل 3.3 فولت MCU PWM مباشرًا ممكنًا في الوحدات التي تعمل بالبطارية ذات المساحة المحدودة.
يعمل قطر القطب النشط الذي يبلغ 8.0 ملم، والذي تم تخفيضه من 9.0 ملم المستخدم في الطراز 7.8 كيلو هرتز، على تركيز المجال الكهربائي لتحسين الاقتران الكهروميكانيكي عند الرنين الأعلى.
تحافظ الركيزة النحاسية المزودة بقطب كهربائي فضي مشتعل على نفس معيار التوصيل الحراري وقابلية اللحام مثل بقية سلسلة FT‑11T، مما يضمن سلوك التجميع المتوقع.
تدعم المقاومة المكافئة ≥500Ω دوائر تعزيز الرنين عالية الجودة LC، مما يسمح بتحقيق مستويات ضغط الصوت أعلى من 75 ديسيبل باستخدام الحد الأدنى من طاقة المحرك.

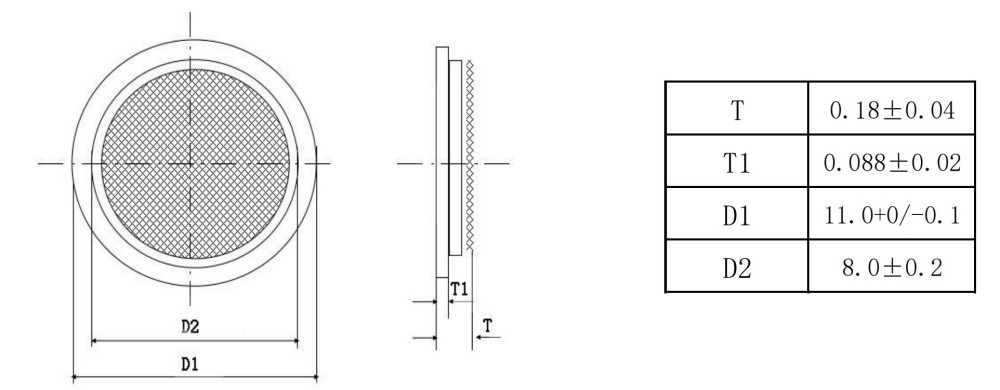

| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | عنصر السيراميك الكهرضغطي | — |
| نموذج | فت-11T-9.0A1 | — |
| تردد الرنين | 9.0 ± 1.0 كيلو هرتز | هواء حر، 25 درجة مئوية |
| التسامح مع التردد | ±11.1% | اتساق الدفعة |
| السعة الحرة | 12000 ± 30% pF | عند 120 هرتز، 1 فولت، 25 درجة مئوية |
| المقاومة المكافئة | ≥ 500 أوم | عند تردد الرنين |
| فقدان العزل الكهربائي (tanδ) | ≥ 5% | عند 120 هرتز، 1 فولت |
| مادة الركيزة | النحاس | — |
| قطر القرص السيراميكي (D1) | 11.0 +0 / -0.1 ملم | — |
| قطر القطب النشط (D2) | 8.0 ± 0.2 ملم | — |
| السماكة الكلية (T) | 0.18 ± 0.04 ملم | سيراميك + ركيزة |
| سمك السيراميك (T1) | 0.088 ± 0.02 ملم | طبقة PZT |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| مادة القطب | الفضة (قياسية) | معجون الفضة المطحون |
| مقاومة العزل | ≥ 100 ميجا أوم (نموذجي) | عند 100 فولت تيار مستمر، 25 درجة مئوية |
الأجهزة القابلة للارتداء متعددة النغمات، مثل أجهزة تتبع اللياقة البدنية والساعات الذكية، حيث تعمل نغمة 9.0 كيلو هرتز بمثابة تنبيه مميز عالي التردد للإشعارات ذات الأولوية إلى جانب صفارة منخفضة التردد.
أدوات تشخيصية طبية محمولة تستفيد من التسلسل الهرمي النغمي، باستخدام 9.0 كيلو هرتز للإنذارات الحرجة و7.8 كيلو هرتز للإشارات المعلوماتية على نفس لوحة PCB.
عقد مستشعر إنترنت الأشياء عالية الكثافة، بما في ذلك مستشعرات الأبواب/النوافذ وأجهزة كشف تسرب المياه، حيث يساعد الأساسي 9.0 كيلو هرتز على تقليل التداخل الصوتي مع التوافقيات اللاسلكية 2.4 جيجا هرتز.
لوحات اللمس الصناعية HMI التي تستخدم ترددات مزدوجة لتعليقات المشغل، على سبيل المثال صوت تنبيه للتأكيد يبلغ 7.8 كيلو هرتز وإنذار خطأ 9.0 كيلو هرتز يتم إنتاجه من آثار أقدام ميكانيكية متطابقة.
لوحات التحكم في الأجهزة الاستهلاكية في أفران الميكروويف والغسالات والثلاجات، حيث تخترق طبقة الصوت العالية الضوضاء المحيطة بالمطبخ بشكل أكثر فعالية.
إلكترونيات تعليمية وألعاب تتطلب نغمة بسيطة عالية للاستجابات الموسيقية الرئيسية أو تعليقات التعلم التفاعلية.
| هدف التصميم | ميزة FT‑11T‑9.0A1 |
| أضف نغمة ثانية دون إعادة تصميم ميكانيكية | يشترك العنصر في غلافه مقاس 11.0×0.18 مم مع متغير 7.8 كيلو هرتز، لذلك يمكن استخدام نفس نمط الأرض والتجويف لأي من الترددين. |
| تحقيق جودة إدراكية أكثر وضوحًا وإلحاحًا | ينتج الرنين 9.0 كيلو هرتز نغمة أكثر وضوحًا يمكن تمييزها بسهولة عن همهمة التردد المنخفض، مما يجعلها مناسبة لتنبيهات الخطأ والأولوية. |
| تقليل التداخل الكهرومغناطيسي مع أنظمة الترددات اللاسلكية | تقع التوافقيات الأساسية والمنخفضة الترتيب أسفل نطاقات ISM النموذجية بكثير؛ يعتمد أداء EMC الفعلي على تخطيط دائرة القيادة، ولكن اختيار التردد يكون حميدًا بطبيعته. |
| الحفاظ على اقتران فعال في الرنين العالي | تم تحسين القطب النشط مقاس 8.0 مم لوضع 9.0 كيلو هرتز، مما يركز المجال الكهربائي للحفاظ على معامل الاقتران مرتفعًا على الرغم من التردد المتزايد. |
| تبسيط إدارة قائمة مكونات الصنف (BOM) ذات التردد المزدوج | يشترك كلا الطرازين 7.8 كيلو هرتز و9.0 كيلو هرتز في نفس مواصفات السعة والمقاومة، مما يسمح باستخدام قيمة محث تعزيز LC واحد مع تعديلات ضبط بسيطة. |
| يتناسب مع التجميعات الرفيعة للغاية | يسمح المظهر الجانبي مقاس 0.18 مم، جنبًا إلى جنب مع قاعدة نحاسية مقاس 0.5 مم، ببقاء الكومة الصوتية الكاملة أقل من 1 مم في الارتفاع. |
تقوم MEIDI Intelligent Technology بإنتاج مكونات السيراميك الكهرضغطية منذ عام 2011. وتدير الشركة منشأة متكاملة رأسياً في جيانغسو، الصين، حيث يتم تنفيذ جميع عمليات معالجة مسحوق السيراميك، وصب الأشرطة، وطباعة الشاشة الكهربائية، والتلبيد والاستقطاب بدرجة حرارة عالية داخل الشركة. يضمن هذا التكامل، إلى جانب نظام الجودة المعتمد ISO9001، خصائص كهربائية قابلة للتكرار وإمكانية تتبع الدفعة الكاملة لكل عنصر يتم شحنه.
يتم تصنيع عنصر السيراميك الانضغاطي النحاسي مقاس 11 مم على نفس منصة الإنتاج مثل FT‑11T‑7.8A1، مع أدوات تحكم إحصائية في العملية مصممة خصيصًا لهدف 9.0 كيلو هرتز. تخضع كل دفعة إنتاج لاختبار تردد الرنين بنسبة 100% في محلل مقاومة الهواء الحر، ويتم رفض الوحدات التي تقع خارج نافذة 9.0±1.0 كيلو هرتز. يتم فحص السعة عند 120 هرتز و1Vrms، ويتم التحقق من المقاومة المكافئة عند ≥500Ω، ويتم الحفاظ على فقدان العزل الكهربائي أقل من 5%. تغطي فحوصات الأبعاد قطر السيراميك وقطر القطب والسمك الإجمالي. يؤكد التقادم الحراري عند +70 درجة مئوية لمدة 48 ساعة على استقرار الاستقطاب، ويتم التحقق من قابلية اللحام وفقًا لـ J‑STD‑002. هناك كود كبير محفور على حافة الركيزة يربط كل وحدة بدفعة الضغط الخاصة بها، وملف التلبيد وسجلات الاختبار، والتي يتم أرشفتها لمدة عشر سنوات.
1. هل يمكنني إسقاط FT‑11T‑9.0A1 مباشرة في لوحة مصممة لإصدار 7.8 كيلو هرتز؟
ميكانيكيا، نعم. يتمتع كلا العنصرين بنفس القطر 11.0 مم والسمك 0.18 مم، لذلك لا يلزم إجراء أي تغييرات على PCB أو الغلاف. كهربائيًا، يجب إعادة ضبط دائرة القيادة. إذا كان تصميمك الحالي يستخدم محثًا بقدرة 6.8 ميجا هرتز مُحسَّن لتردد 7.8 كيلو هرتز، فإن القيمة الأقرب إلى 4.7 ميجا هرتز ستتوافق بشكل أفضل مع الرنين البالغ 9.0 كيلو هرتز؛ وبدلاً من ذلك، يمكن تقليل مكثف الضبط المتوازي من 330pF إلى 220pF. بدون إعادة الضبط، يمكن أن ينخفض مستوى ضغط الصوت بمقدار 8-12 ديسيبل.
2. لماذا يكون القطب النشط أصغر من الموديل 7.8 كيلو هرتز؟
يعمل القطب الكهربائي مقاس 8.0 مم (مقارنة بـ 9.0 مم في FT‑11T‑7.8A1) على تحسين الاقتران الكهروميكانيكي للحصول على رنين أعلى. تعمل منطقة القطب الأصغر بالنسبة لحجم السيراميك على تحسين تجانس المجال الكهربائي وتقليل تداخل الوضع الشعاعي، مما يساعد العنصر في الحفاظ على مخرجات صوتية قابلة للمقارنة على الرغم من التردد العالي.
3. هل يؤدي التشغيل بسرعة 9.0 كيلو هرتز إلى إنشاء أي مشكلات EMC لأجهزة إنترنت الأشياء اللاسلكية؟
إن التوافقيات الأساسية والمنخفضة الترتيب أقل بكثير من نطاقات التردد اللاسلكي الشائعة، وبالتالي فإن التردد نفسه ليس مصدرًا مباشرًا للتداخل. ومع ذلك، فإن حواف التبديل السريع لمحرك PWM ذي الموجة المربعة يمكن أن تولد ضوضاء عريضة النطاق. يوصى بممارسات EMC القياسية، مثل وضع مكثف فصل سيراميكي عبر العنصر وإضافة مقاوم متسلسل على خرج المحرك لإبطاء الحواف. يعد فحص مسبار المجال القريب حول دائرة القيادة أثناء اختبار التوافق المسبق خطوة حكيمة للحصول على شهادة لجنة الاتصالات الفيدرالية (FCC) أو CE.
4. كيف يمكن مقارنة نغمة 9.0 كيلو هرتز بشكل شخصي مع 7.8 كيلو هرتز؟
الفرق في جهارة الصوت المتصور هو الحد الأدنى. توصف نغمة 9.0 كيلو هرتز بشكل عام بأنها أكثر وضوحًا وأكثر جذبًا للانتباه، وهو ما يمكن أن يكون مفيدًا لأجهزة الإنذار، في حين أن نغمة 7.8 كيلو هرتز أكثر ليونة إلى حد ما وأقل تدخلاً. في البيئات التي تهيمن عليها الضوضاء ذات التردد المنخفض، قد يوفر 9.0 كيلو هرتز إمكانية سماع أفضل قليلاً.
5. هل هذا العنصر مناسب لتشغيل الألحان أو الترددات المتعددة؟
إن العنصر الخزفي النحاسي بيزو مقاس 11 مم عبارة عن جهاز رنين ضيق النطاق وينخفض إنتاجه بشكل ملحوظ عند إخراجه من الرنين. يمكن تحقيق أنماط صوتية بسيطة باستخدام مفتاح التشغيل والإيقاف لموجة حاملة 9.0 كيلو هرتز، ولكن توليد مجموعة من النوتات الموسيقية ذات مستوى صوت ثابت ليس أمرًا عمليًا. بالنسبة للتطبيقات اللحنية، سيكون المسبار الكهرضغطي ذو استجابة ترددية أوسع أو مكبر صوت ديناميكي مصغر خيارًا أفضل.
للحصول على إرشادات حول تكامل ثنائي الفينيل متعدد الكلور، أو توصيات تصميم التجويف، أو ضبط دائرة تعزيز LC لـ 9.0 كيلو هرتز، أو نصيحة تنفيذ التردد المزدوج، أو تسعير الحجم، أرسل متطلباتك من خلال نموذج الاتصال. تستجيب هندسة تطبيقات MEIDI عادةً خلال يوم عمل واحد بالوثائق الفنية ونماذج المحاكاة ووحدات تقييم العينات المصحوبة ببيانات الاختبار الفردية.
