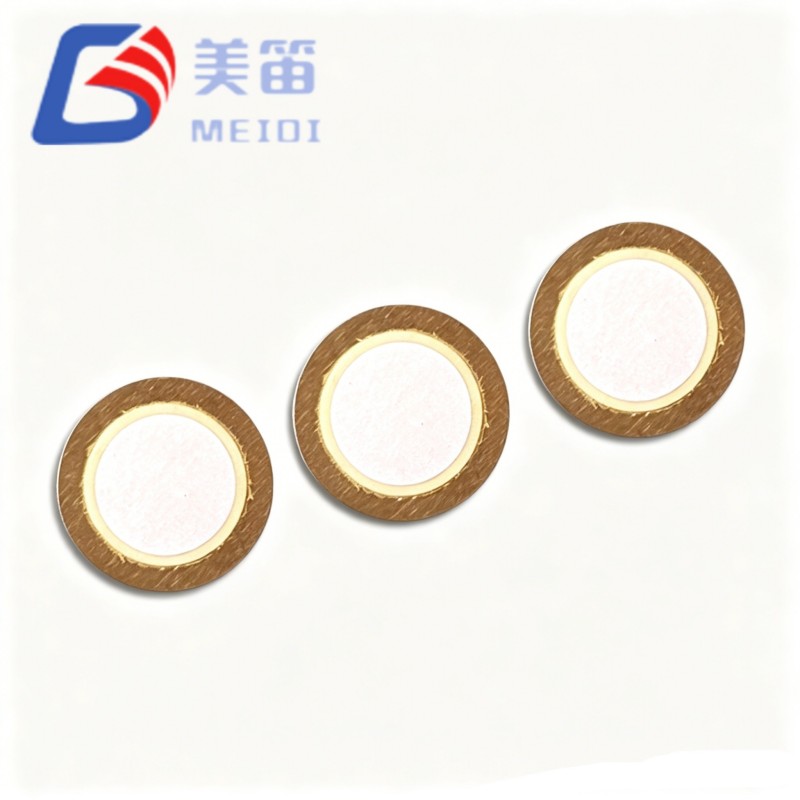

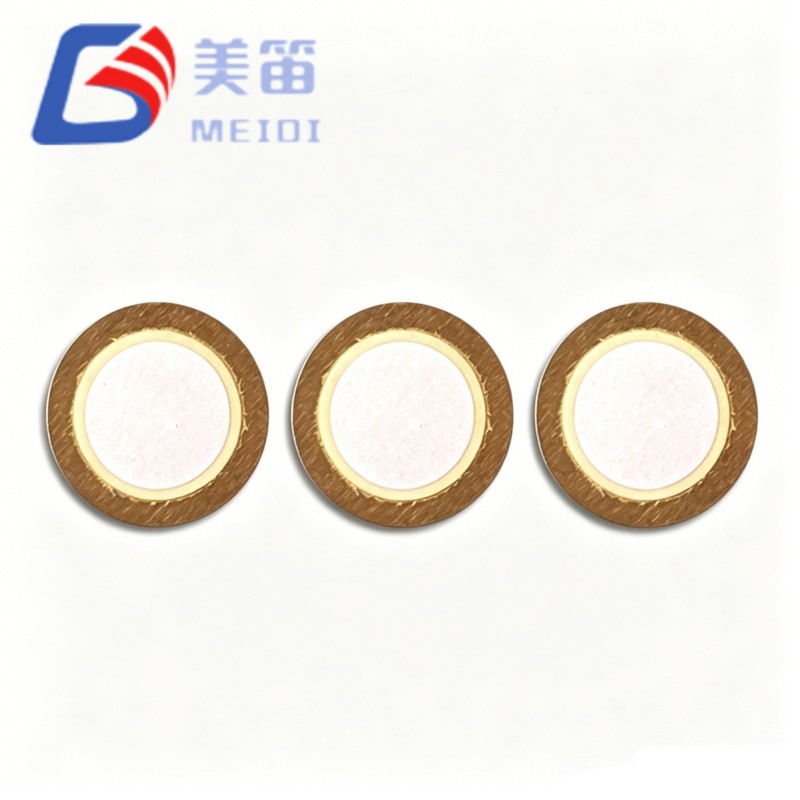

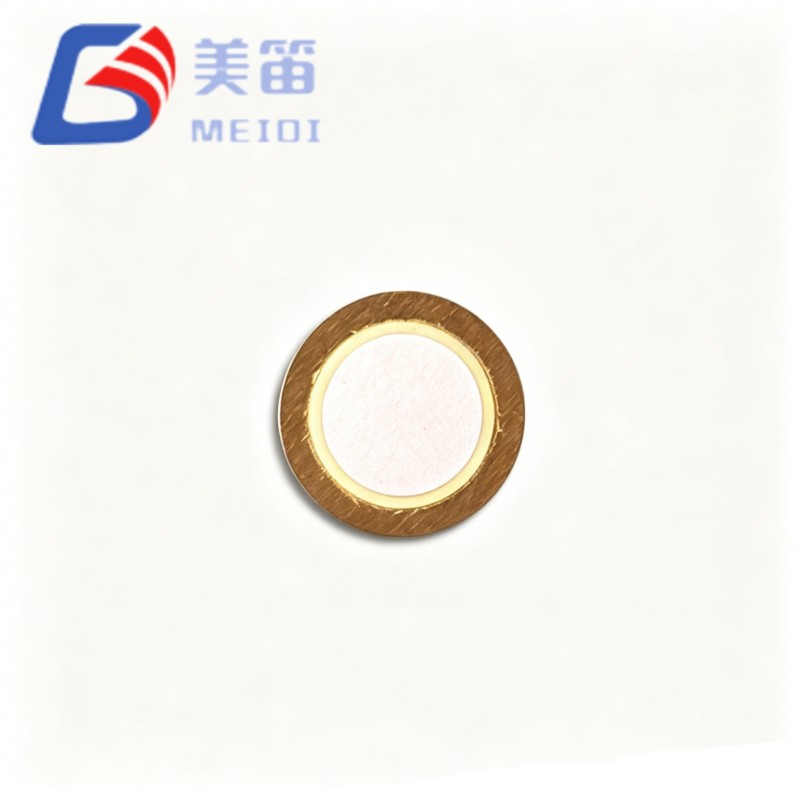

إن عنصر الجرس الخزفي الانضغاطي مقاس 12 مم عبارة عن قرص سيراميك كهروضغطي مدمج بقطر 12 مم مرتبط بركيزة نحاسية، مصممة لتوليد نغمة عالية التردد في التصميمات ذات المساحة المحدودة. مع تردد الرنين بتردد 8.0 كيلو هرتز وشكل جانبي رفيع للغاية يبلغ 0.18 مم فقط، هذا العنصر مناسب تمامًا للأجهزة المصغرة وحدات التنبيه في الأجهزة القابلة للارتداء، والأدوات الطبية المحمولة، وأجهزة الاستشعار الأمنية الرفيعة. تنتج ميدي هذا العنصر تحت عمليات الاستقطاب والطباعة الكهربائية التي يتم التحكم فيها بإحكام، مما يضمن استجابة تردد متسقة وتوحيد السعة عبر دفعات الإنتاج. يدعم التصنيع الآلي الداخلي والاختبارات الصارمة الأداء الموثوق لكل من النماذج الأولية وإمدادات OEM كبيرة الحجم.
تردد الرنين: 8.0 ± 1.0 كيلو هرتز لكل مواصفات
السعة الحرة: 17000 pF ± 30% عند 120 هرتز لكل مواصفات
الأبعاد: قطر 12.0 ملم، سمك 0.18 ملم حسب المواصفات
الركيزة النحاسية لاقتران الاهتزاز الصوتي الموثوق به
درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية حسب المواصفات
| المعلمة | قيمة | وحدة |
| نوع المنتج | عنصر السيراميك الكهرضغطي | — |
| تردد الرنين | 8.0 ± 1.0 | كيلو هرتز |
| السعة الحرة | 17,000 ± 30% | الجبهة الوطنية (عند 120 هرتز) |
| المقاومة المكافئة | ≥ 300 | Ω |
| فقدان العزل الكهربائي (tanδ) | ≥ 5% | — |
| درجة حرارة التشغيل | -20 ~ +70 | درجة مئوية |
| درجة حرارة التخزين | -30 ~ +80 | درجة مئوية |
| مادة الركيزة | النحاس | — |

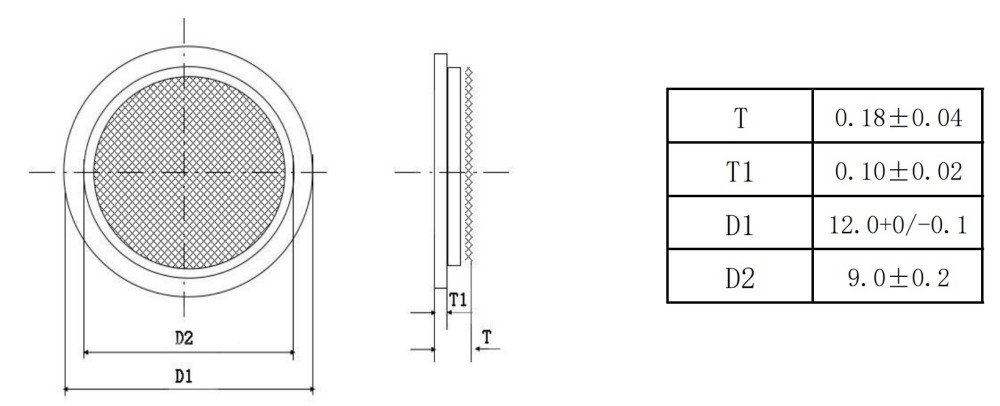

| السماكة الكلية (T) | 0.18 ± 0.04 | مم |
| سمك السيراميك (T1) | 0.10 ± 0.02 | مم |
| القطر الخارجي (D1) | 12.0 +0 / -0.1 | مم |
| القطر الداخلي (D2) | 9.0 ± 0.2 | مم |
أجهزة مراقبة الصحة وأجهزة تتبع اللياقة البدنية يمكن ارتداؤها
أجهزة التشخيص الطبية المحمولة (أجهزة قياس السكر، أجهزة قياس التأكسج النبضي)
علامات أمان رفيعة وأجهزة استشعار للاتصال بالنوافذ/الأبواب
وحدات إنذار مصغرة لإنترنت الأشياء ومحاور منزلية ذكية
أجهزة الاختبار الصناعية المحمولة وأدوات القياس
تتطلب الأجهزة الإلكترونية الاستهلاكية صغيرة الحجم ردود فعل مسموعة عالية التردد
لقد تم تخصيص MEIDI لتصنيع المكونات الصوتية منذ عام 2011. قاعدة الإنتاج لدينا في مقاطعة جيانغسو، يضم أكثر من 500 موظف والعديد من خطوط التجميع الآلية، مع أ القدرة الإنتاجية الشهرية تتجاوز 50 مليون عنصر الجرس. يستفيد عنصر الجرس السيراميكي بيزو مقاس 12 مم من هذا المقياس: تحضير مسحوق السيراميك، صب الشريط، طباعة الشاشة الكهربائية، الاستقطاب، ويتم الانتهاء من ربط الركيزة داخل الشركة، مما يسمح لنا بالحفاظ على رقابة مشددة عليها نقاء المواد واستقرار العملية.
تجتاز جميع العناصر اختبار تردد الرنين والسعة بنسبة 100% قبل الشحن. الجودة لدينا النظام، المعتمد وفقًا لمعيار ISO9001، يتضمن أيضًا فحص المواد الواردة، والفحوصات أثناء العملية، والتحقق الصوتي النهائي. يضمن هذا التحكم الشامل أن كل دفعة تلبي المتطلبات نفس المواصفات، سواء طلبت 1000 قطعة أو 1000000.
1. لا تقم بتطبيق جهد محرك يتجاوز نطاق التشغيل المقدر لـ FT-12T-8.0A1. يمكن أن يؤدي الجهد الزائد إلى إزالة الاستقطاب الدائم أو انفصال الطبقة الخزفية.
2. التعامل مع الحافة النحاسية فقط. قد يؤدي الضغط المباشر على سطح السيراميك إلى حدوث شقوق صغيرة التي تغير تردد الرنين وتقلل من الإخراج الصوتي.
3. تجنب التعرض للغازات المسببة للتآكل أو رذاذ الملح أو الرطوبة العالية أثناء التخزين والتجميع. أكسدة الركيزة النحاسية يمكن أن تؤدي إلى تدهور ميكانيكي Q وقابلية اللحام.
4. احتفظ بالعناصر في عبواتها الأصلية المختومة لحين الاستخدام. يزداد امتصاص الرطوبة فقدان العزل الكهربائي وقد يؤدي إلى تسريع تدهور القطب.
5. قم بتركيب العنصر بالدعامة حول محيط الركيزة فقط. تقييد المركزية ستغير منطقة الاهتزاز الاستجابة الصوتية وقد تتسبب في فشل مبكر.
ج: معيار موك هو 1000 قطعة. يمكن ترتيب كميات تجريبية أصغر بسعر بسيط التعديل. يرجى الاتصال بفريق المبيعات لدينا للحصول على عرض أسعار مخصص.
ج: نعم، تتوفر عينات مجانية لمصنعي المعدات الأصلية ومطوري المنتجات المؤهلين. الشحن السريع قد يتم تطبيق التكاليف اعتمادا على الوجهة.
ج: يتم دعم التخصيص ضمن النطاقات الممكنة. يمكن لفريق البحث والتطوير لدينا ضبط تركيبة السيراميك، نمط القطب، وسمك الركيزة لتلبية متطلباتك المحددة. يرجى مشاركة الخاص بك المعلمات المستهدفة لتقييم الجدوى.
ج: حصلت MEIDI على شهادة ISO9001. بالنسبة لـ FT-12T-8.0A1، يمكننا توفير الامتثال لـ RoHS وREACH البيانات، إلى جانب تقارير الاختبار الخاصة بالدفعة عند الطلب.
ج: يتم تعبئة العناصر في صواني مضادة للكهرباء الساكنة وأكياس محكمة الغلق مفرغة من الهواء مع مادة مجففة، ثم يتم وضعها في كرتونة تصدير معززة. تتوفر العلامات المخصصة والرموز الشريطية للطلبات كبيرة الحجم.
لطلب ورقة البيانات الكاملة أو رسومات الأبعاد أو إرشادات التكامل لـ FT-12T-8.0A1 عنصر سيراميك كهرضغطية 12 مم، يرجى الاتصال بـ MEIDI لإبلاغها بتفاصيل التطبيق الخاص بك. سيقوم فريق الدعم الهندسي لدينا بالرد بتوصيات فنية محددة خلال يوم عمل واحد.
