تردد الرنين: 4.0 ± 0.5 كيلو هرتز.
السعة الحرة: 25,000 / 2,600 pF ± 30% عند 120 هرتز.
المقاومة المكافئة: ≥ 500 Ω.
فقدان العزل الكهربائي: ≥ 5%. درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية.
درجة حرارة التخزين: -30 درجة مئوية إلى +80 درجة مئوية.

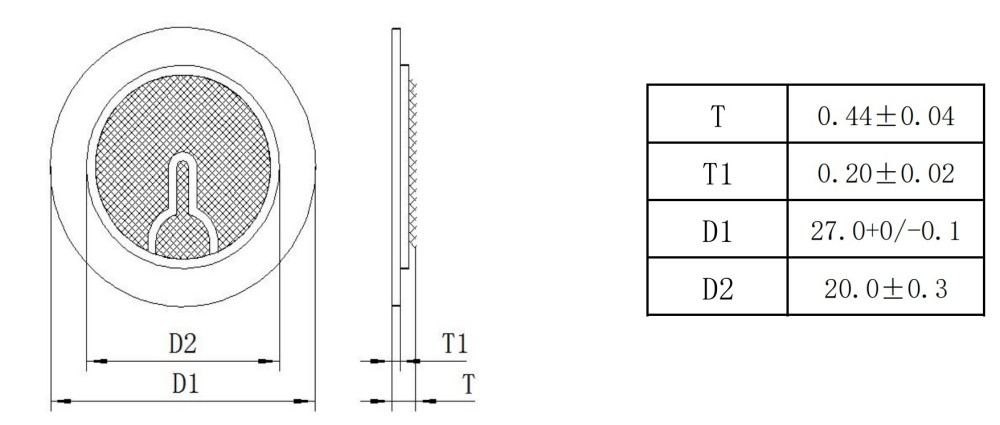

الأبعاد: T 0.44 ± 0.04 مم، T1 0.20 ± 0.02 مم، D1 27.0 +0/-0.1 مم، D2 20.0 ± 0.3 مم.
اتصل بـ MEIDI للحصول على أسعار مجمعة أو عينات تقييم مجانية أو عرض أسعار تكوين مخصص.

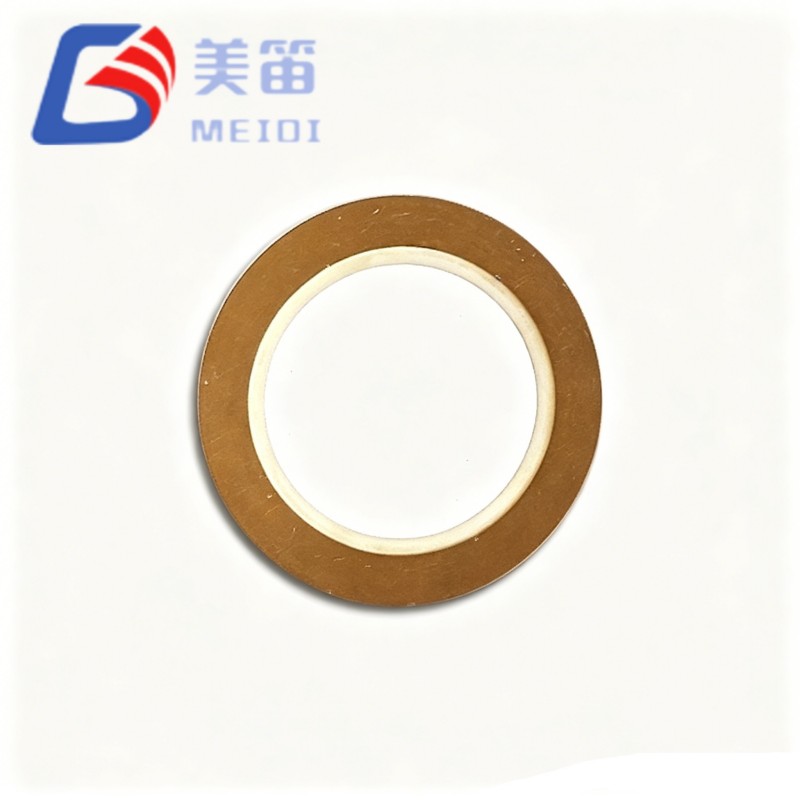

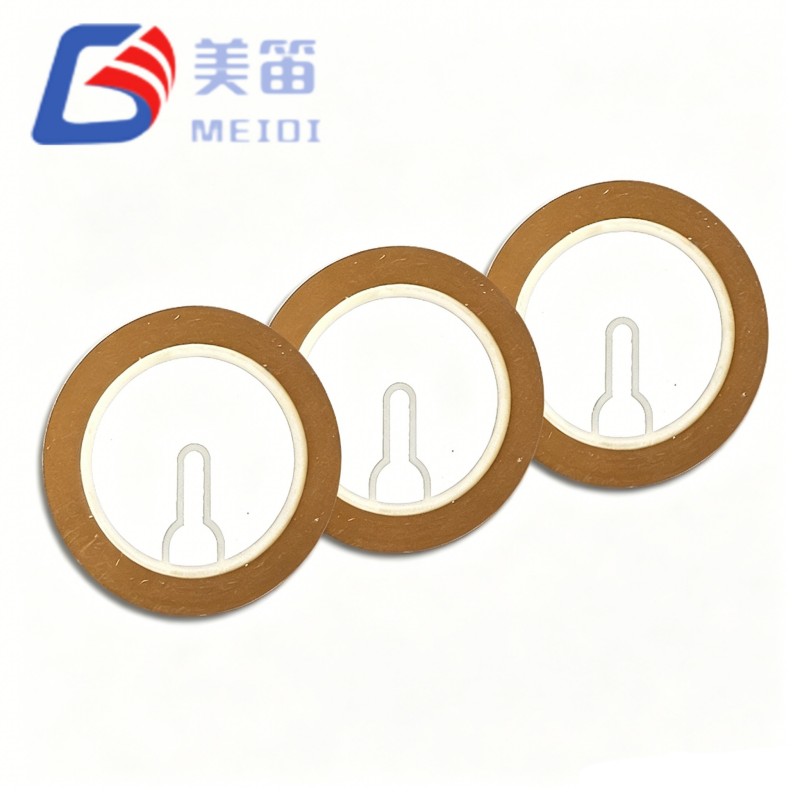

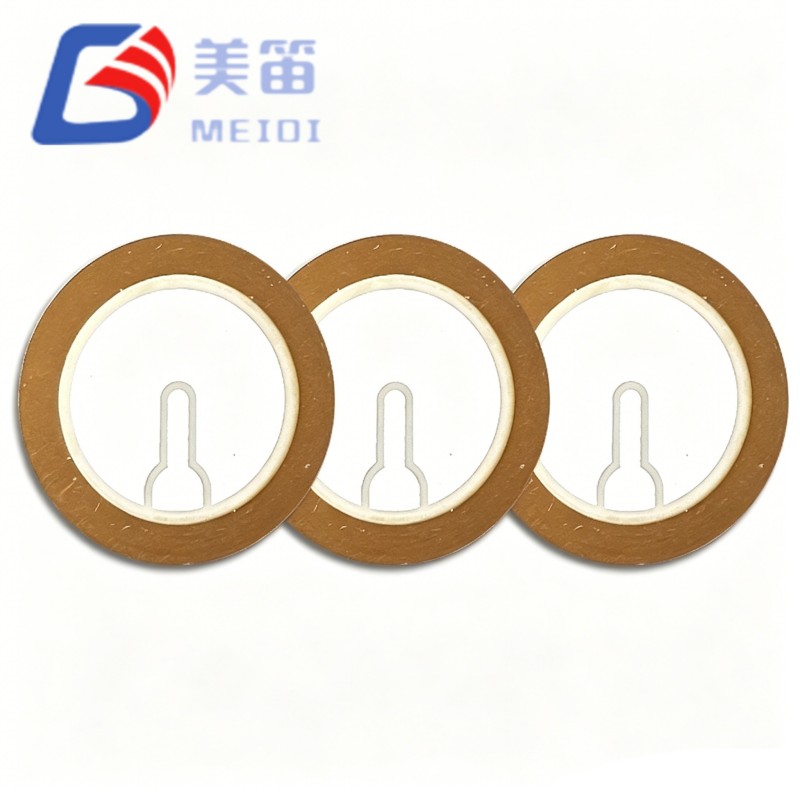

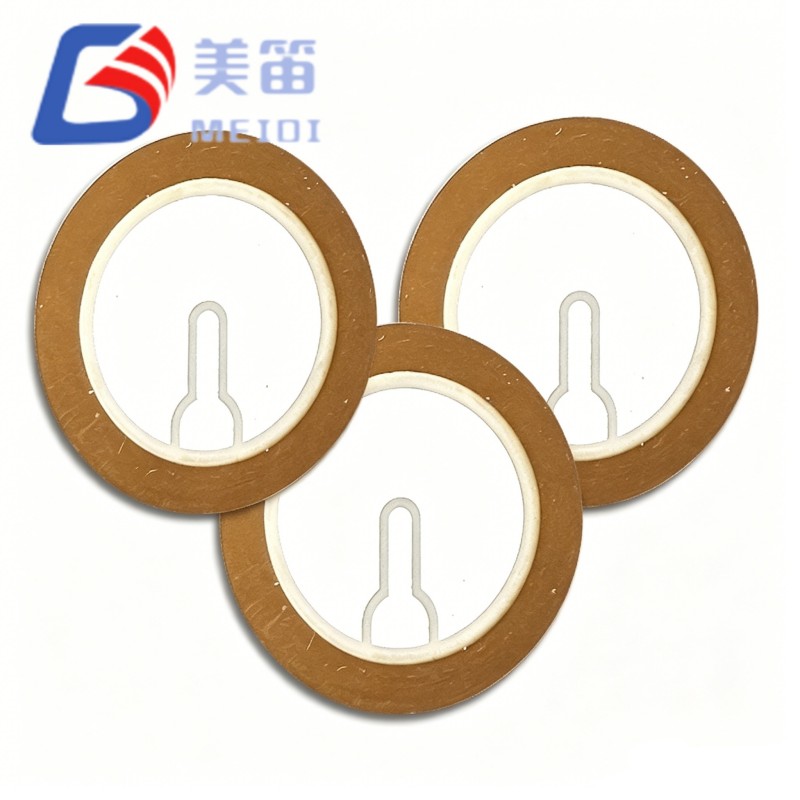

إن FT-27T-4.0B1-C25 عبارة عن عنصر طنان سيراميك بيزو مقاس 27 مم مرتبط بركيزة نحاسية، مصممة لتوليد النغمات في أنظمة التنبيه المسموعة. مع تردد الرنين 4.0 كيلو هرتز و ملف تعريف مدمج 0.44 مم، يتناسب بسهولة مع العلب الصوتية ذات المساحة المحدودة. ميدي تقوم بتصنيع هذا العنصر تحت عمليات استقطاب السيراميك والتصاق القطب الكهربائي الخاضعة للرقابة، ضمان أداء مستقر عبر دفعات الإنتاج. يتم الحصول عليها عادة من قبل الشركات المصنعة أجهزة الإنذار الأمنية، وأجهزة الإنذار الطبية، ومؤشرات اللوحات الصناعية.
تردد الرنين: 4.0 ± 0.5 كيلو هرتز لكل مواصفات
السعة الحرة: 25,000 / 2,600 pF ± 30% عند 120 هرتز لكل مواصفات
الأبعاد: قطر 27.0 ملم، سمك 0.44 ملم حسب المواصفات
الركيزة النحاسية لاقتران الاهتزاز الصوتي المتسق
درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية حسب المواصفات
| المعلمة | قيمة | وحدة |
| نوع المنتج | عنصر السيراميك الكهرضغطي | — |
| تردد الرنين | 4.0 ± 0.5 | كيلو هرتز |
| السعة الحرة | 25,000 / 2,600 ± 30% | الجبهة الوطنية (عند 120 هرتز) |
| المقاومة المكافئة | ≥ 500 | Ω |
| فقدان العزل الكهربائي (tanδ) | ≥ 5% | — |
| درجة حرارة التشغيل | -20 ~ +70 | درجة مئوية |
| درجة حرارة التخزين | -30 ~ +80 | درجة مئوية |
| مادة الركيزة | النحاس | — |
| السماكة الكلية (T) | 0.44 ± 0.04 | مم |
| سمك السيراميك (T1) | 0.20 ± 0.02 | مم |
| القطر الخارجي (D1) | 27.0 +0 / -0.1 | مم |
| القطر الداخلي (D2) | 20.0 ± 0.3 | مم |
لوحات الإنذار الأمنية وأنظمة التحذير للتحكم في الوصول
تنبيهات صوتية للمعدات الطبية (أجهزة مراقبة المرضى، ومضخات التسريب)
أجراس لوحة القيادة للسيارة ومؤشرات مستشعر ركن السيارة
صفارات حالة لوحة التحكم الصناعية
الأجهزة المنزلية الذكية (حساسات الأبواب والشبابيك، أجهزة كشف تسرب المياه)
الأجهزة الإلكترونية الاستهلاكية المحمولة ذات ردود الفعل الصوتية
يتم إنتاج عنصر الجرس الخزفي بيزو مقاس 27 مم في منشأة MEIDI الحاصلة على شهادة ISO9001. تغطي عمليتنا تحضير مسحوق السيراميك، صب الشريط، الطباعة بالقطب الكهربائي، الاستقطاب، والربط ركائز النحاس. يتم اختبار كل دفعة إنتاج من حيث تردد الرنين والسعة و السلامة الميكانيكية. مع الفحص البصري الآلي والتحقق من الاستجابة الصوتية، نحن نحافظ على إنتاج ثابت مناسب للإمدادات المتوسطة إلى الكبيرة الحجم. المخزون طويل الأجل يضمن التخطيط فترات زمنية مستقرة للطلبات المتكررة.
1. لا تقم بتطبيق جهد محرك الأقراص بما يتجاوز نطاق التشغيل المقدر المحدد لـ FT-27T-4.0B1-C25. قد يؤدي الجهد الزائد إلى إزالة الاستقطاب الذي لا رجعة فيه أو انفصال الركيزة.
2. التعامل مع الحافة النحاسية فقط؛ تجنب الضغط المباشر على سطح السيراميك لمنع شقوق صغيرة يمكنها تغيير تردد الرنين.
3. الحماية من الغازات المسببة للتآكل، ورذاذ الملح، والتكثيف أثناء التخزين والتجميع. يمكن أن يؤدي تآكل الركيزة النحاسية إلى تقليل مستوى Q الميكانيكي ومستوى الإخراج.
4. احتفظ بالعناصر في عبواتها الأصلية المختومة حتى التركيب. التعرض للرطوبة العالية قد يزيد من فقدان العزل الكهربائي ويقلل من قابلية اللحام.
.٥ عند التثبيت، قم بدعم الركيزة حول محيطها فقط . تقييد المركزية ستؤدي منطقة الاهتزاز إلى تغيير الأداء الصوتي وقد تتسبب في فشل مبكر.
ج: معيار موك هو 1000 قطعة. بالنسبة لعمليات التشغيل التجريبية أو بناء النماذج الأولية، يمكننا توفير كميات أصغر مع تعديل بسيط في السعر. يرجى الاستفسار عن الاقتباس مصممة.
ج: نعم ، نحن نقدم عينات مجانية من عنصر بيزو 27 مم لمصنعي المعدات الأصلية والموزعين المؤهلين. قد يتم تطبيق رسوم الشحن السريع حسب الوجهة.
ج: التخصيص متاح ضمن نطاقات معينة. يمكن لفريق البحث والتطوير لدينا تعديل تركيبة السيراميك وسمكه ونمط القطب الكهربائي لتلبية التردد أو السعة المستهدفة. اتصل بنا بخصوص متطلباتك.
ج: تم تصنيع المنتج بموجب ISO9001 ويمكن تزويده بشهادات الامتثال RoHS وREACH. تتوفر أوراق بيانات سلامة المواد وتقارير الاختبار عند الطلب.
ج: يتم تعبئة العناصر في صواني موصلة مضادة للكهرباء الساكنة، ومختومة بالتفريغ بمادة مجففة، وتوضع في علب كرتون تصدير معززة. يتم دعم خيارات وضع العلامات والرموز الشريطية المخصصة للشحنات كبيرة الحجم.
للحصول على ورقة بيانات كاملة أو رسم أو نصيحة حول التكامل لـ FT-27T-4.0B1-C25 مقاس 27 مم عنصر السيراميك الكهرضغطي، يرجى الاتصال بـ MEIDI لإبلاغها بتفاصيل التطبيق الخاص بك. سوف يقوم فريقنا الهندسي بالرد بتوصيات محددة خلال يوم عمل واحد.
