تخيل أرضية مصنع مزدحمة حيث تكون إحدى الآلات الحرجة على وشك تجاوز سرعتها، أو مستشفى حيث يجب على جهاز مراقبة الحياة أن ينبه الممرضة بصوت عالٍ. في كلا السيناريوهين،صفارة إنذارهي الحلقة الأساسية والأخيرة في سلسلة الأمان. فشلها ليس مصدر إزعاج. إنه فشل النظام بأكمله. ومع ذلك، فإن اختيار جرس الإنذار المناسب غالبا ما يتم التعامل معه باعتباره فكرة لاحقة - وهو قرار بسيط بشأن السلعة متروك للشراء. وهذا خطأ هندسي خطير. يتضمن اختيار جهاز إشارة مسموعة تفاعلًا معقدًا بين الفيزياء الصوتية وعلوم البيئة والهندسة الكهربائية. سيتم تجاهل صفارة الإنذار الهادئة للغاية؛ الصوت العالي جدًا يمكن أن يشكل خطراً في حد ذاته. قد لا يمكن تمييز صفارة الإنذار ذات التردد الخاطئ عن الضوضاء الخلفية، كما أن صفارة الإنذار التي لا تحتوي على ختم مناسب سوف تفشل قبل الأوان في بيئة متربة أو رطبة. في شركة Jiangsu Meidi Intelligent Technology Co., Ltd.، قام مصنعنا بتصميم هذه الأجهزة المهمة لأكثر من 15 عامًا، وقد رأينا كيف يؤدي جرس الإنذار المحدد بشكل خاطئ إلى كل شيء بدءًا من الإنذارات المزعجة وحتى حوادث السلامة الكارثية. ترشدك هذه المقالة عبر المتاهة الفنية لاختيار صفارة الإنذار، وتحولها من قرار متسرع إلى عملية هندسية مدروسة ومستنيرة.
تمتد عواقب صفارة الإنذار التي تم اختيارها بشكل سيئ إلى ما هو أبعد من الجهاز نفسه. في التطبيقات ذات الأهمية الحيوية للسلامة، يمكن للإنذار غير المسموع أن يعني الفرق بين الإخلاء في الوقت المناسب والمأساة. في البيئات الصناعية، يمكن أن يتسبب صفارة الإنذار في توقف الإنتاج، وتلف المعدات، وغرامات تنظيمية. علاوة على ذلك، فإن الاتجاه نحو التصغير، والمتطلبات البيئية الأكثر صرامة (مثل تصنيفات IP69K لمناطق الغسيل)، والوظائف المتقدمة مثل توليد النغمات المتعددة، جعلت اختيار صفارة الإنذار أكثر تعقيدًا من أي وقت مضى. هذا الدليل يقطع الضوضاء. نحن نستعرض المعايير الفنية الرئيسية — بدءًا من مستوى ضغط الصوت (SPL) واستجابة التردد وحتى تقييمات حماية الدخول (IP) وتوافق جهد الإمداد — ونشرح آثارها العملية. نحن نستكشف أيضًا الجوانب التي غالبًا ما يتم تجاهلها مثل الاتجاه واستقرار درجة الحرارة، والتي تؤثر بشكل كبير على الأداء في العالم الحقيقي. في النهاية، سيكون لديك إطار عمل منظم لاتخاذ قرار سليم تقنيًا يبقي جرس الإنذار الذي اخترته على مستوى المهمة يومًا بعد يوم.
الوظيفة الأساسية لجرس الإنذار هي إيصال التهديد. يجب تصميم مخرجاتها الصوتية بحيث يتم سماعها وفهمها والتصرف بناءً عليها. لا يتعلق الأمر باختيار الجهاز الأعلى صوتًا؛ يتعلق الأمر باختيار الصوت المناسب للبيئة المحددة. دعونا نقوم بتفكيك المعلمات الصوتية الهامة التي يجب على كل مهندس تقييمها قبل تحديد صفارة الإنذار.
المعلمة الصوتية الأكثر وضوحًا لجرس الإنذار هيمستوى ضغط الصوت (SPL)، تقاس بالديسيبل (ديسيبل). عادةً ما يتم تحديد تصنيف صفارة الإنذار على مسافة محددة - عادة 10 سم للعنصر العاري، أو 1 متر لجهاز الإنذار المثبت. عند تحديد صفارة إنذار، قم بحساب مستوى ضغط الصوت (SPL) في موضع المستمع، مع تطبيق قانون التربيع العكسي: مقابل كل مضاعفة المسافة من المصدر، تنخفض مستوى ضغط الصوت (SPL) بمقدار 6 ديسيبل تقريبًا. إذا تم تقييم صفارة الإنذار الخاصة بك بـ 90 ديسيبل على بعد 1 متر، وعلى بعد 2 متر سيكون حوالي 84 ديسيبل، وعلى بعد 4 أمتار حوالي 78 ديسيبل. وهذا هو الانخفاض الكبير الذي يجب أن يتغلب عليه جرس الإنذار في بيئة عالية الضوضاء. تشير الخبرة الميدانية إلى أن زيادة بمقدار 10 ديسيبل هي الحد الذي يعتبره معظم المشغلين "أعلى مرتين"، لذا فإن اختيار صفارة إنذار بقيمة 85 ديسيبل مقابل 95 ديسيبل هو القفزة ذات المغزى.
إن تردد جرس الإنذار مهم بقدر أهمية جهارة صوته. الأذن البشرية ليست حساسة لجميع الترددات بالتساوي، فهي أكثر حساسية بين 1 كيلو هرتز و4 كيلو هرتز. سيتم إدراك صفارة الإنذار التي تصدر نغمة في هذا النطاق بسهولة أكبر من صفارة الإنذار ذات التردد الأقل أو الأعلى، حتى عند نفس مستوى ضغط الصوت (SPL). ولهذا السبب تستخدم العديد من أجهزة الإنذار الصناعية ترددات تبلغ حوالي 2.5 كيلو هرتز. يجب أيضًا أن تكون نغمة صفارة الإنذار مختلفة عن الضوضاء الخلفية؛ من المحتمل أن يتم إخفاء صفارة إنذار بتردد 500 هرتز في مصنع به آلات طنين. تقدم العديد من أجهزة الإنذار الحديثةالقدرة على النغمات المتعددة— عويل، أو غرد، أو نغمة مستمرة — حتى يتمكن المهندسون من تحديد المعنى (نغمة نبضية للإخلاء، ونغمة مستمرة للتنبيه العام). يعد هذا التشفير السمعي ميزة متقدمة تعمل على تحسين فعالية نظام الإنذار بشكل كبير.
هناك عامل آخر يتم تجاهله غالبًا وهو الاتجاه. هل جرس الإنذار الخاص بك متعدد الاتجاهات أم اتجاهي؟ يصدر جهاز إنذار متعدد الاتجاهات صوتًا متساويًا في جميع الاتجاهات، وهو مثالي لأجهزة الإنذار في المنطقة العامة. يقوم صفارة الإنذار الاتجاهية بتركيز الصوت في نمط محدد، وهو مناسب للتطبيقات التي يجب فيها سماع الإنذار في منطقة محددة أو على مسافة أطول في اتجاه واحد. يستخدم مصنعنا المحاكاة الصوتية لتحسين نمط تشتيت كل صفارة إنذار لتطبيقه المستهدف - تتميز النماذج الصناعية للخدمة الشاقة بغرف خلفية محسنة لتعزيز استجابة التردد المنخفض في البيئات عالية الضوضاء، بينما تستخدم صفارات الإنذار المدمجة فتحة أمامية مضبوطة بدقة لتحقيق أفضل مستوى ضغط صوت ممكن من عامل شكل صغير.
قد يفشل جهاز الإنذار الذي يعمل بشكل لا تشوبه شائبة في مختبر نظيف وجاف في غضون أيام على أرضية المصنع. ربما تكون العوامل البيئية هي الجزء الأكثر استخفافًا في اختيار صفارة الإنذار. تفرض بيئة التشغيل مجموعة من المواصفات، بدءًا من تصنيف الحماية من الدخول (IP) وحتى نطاق درجة حرارة التشغيل والمقاومة الكيميائية. يجب على المهندسين التدقيق في موقع التثبيت قبل تحديد أي صفارة إنذار.
هل سيتعرض صفارة الإنذار للماء أو رشاشات سائل التبريد؟ إذا كان الأمر كذلك، فإن IP67 هو الحد الأدنى، وقد يكون IP69K ضروريًا للغسيل بالضغط العالي. هل سيواجه الغبار الناتج عن الخرسانة أو تجهيز الأغذية؟ يعد تصنيف IP6X ضروريًا لمنع الجسيمات الضارة. يعد نظام IP بمثابة دليل مهم لأي جهاز إنذار، ولكن طبيعة الغبار مهمة أيضًا - فغبار الخشب مادة كاشطة، في حين أن بعض الغبار الكيميائي موصل ويمكن أن يسبب عطلًا كهربائيًا. يحتاج صفارة الإنذار ذات تصنيف الغسل أيضًا إلى نهايات محكمة الغلق، وليس مجرد واجهة محكمة الغلق.
درجة الحرارة هي عامل محوري آخر. سوف يعاني صفارة الإنذار المصممة لدرجة حرارة تتراوح من -10 درجة مئوية إلى +40 درجة مئوية من انخفاض الأداء أو فشل في الفريزر للتخزين البارد أو منطقة الفرن. المواد — من السكن إلى العنصر الكهرضغطي — لها حدود محددة لدرجة الحرارة. لقد صممنا خط إنذارنا الصناعي باستخدام اللدائن الحرارية والسيراميك القوية التي تعمل بشكل موثوق من -30 درجة مئوية إلى +85 درجة مئوية. وحتى ضمن هذا النطاق، يتغير الأداء: حيث يتغير التردد ومستوى ضغط الصوت لجرس الإنذار مع درجة الحرارة. بالنسبة للاستخدام المهم للسلامة، اطلب البيانات عبر نطاق درجة حرارة التشغيل الكامل - قد يفي جهاز إنذار أرخص بالمواصفات في درجة حرارة الغرفة ولكنه يفشل عندما تتأرجح درجة الحرارة.
ويجب أيضًا تقييم التوافق الكيميائي لغطاء جهاز الإنذار. في مصنع المواد الكيميائية، قد يواجه الجهاز أبخرة حمضية أو أبخرة مذيبة؛ في البيئة البحرية، يجب أن يقاوم صفارة الإنذار التآكل الناجم عن رش الملح. يقدم مصنعنا مجموعة من مواد الإسكان - بدءًا من ABS القياسي للاستخدام العام وحتى المواد البلاستيكية المقاومة للهب المعتمدة من UL والخيارات المثبتة للأشعة فوق البنفسجية للاستخدام الخارجي - بالإضافة إلى الحشيات المختارة لمقاومة الزيت والأوزون. راجع مخطط المقاومة الكيميائية الخاص بالشركة المصنعة قبل تحديد صفارة إنذار، لمنع حدوث أعطال ميدانية مكلفة.
يتطلب دمج صفارة الإنذار في نظام أكبر مطابقة دقيقة للخصائص الكهربائية. والأكثر أهمية هو جهد التشغيل والتيار لجرس الإنذار، والذي يجب أن يتطابق مع العرض المتاح. يجب على المهندسين أيضًا أن يأخذوا في الاعتبار كيفية تصرف صفارة الإنذار داخل اللوحة.
يمكن أن يتجاوز تيار التدفق لجرس الإنذار تيار الإمساك الخاص به بكثير - وهو أمر مهم إذا تم تشغيل عدة صفارات إنذار في وقت واحد أو كانت ميزانية الطاقة محدودة. تستخدم منتجات صفارة الإنذار الخاصة بنا دوائر البدء الناعم للحد من التدفق ومنع انخفاضات الجهد التي قد تؤثر على المكونات الأخرى. نحن نقدم صفارات الإنذار من 3 فولت تيار مستمر للأجهزة المحمولة إلى 240 فولت تيار متردد للألواح الصناعية، بحيث يسقط صفارة الإنذار في الإمداد الحالي بدون محول منفصل.
هناك عامل حاسم آخر وهو إشارة القيادة. هل يحتاج صفارة الإنذار إلى جهد مستمر أم إلى قطار نبضي محدد لتوليد النغمة المطلوبة؟ العديد من صفارات الإنذار تتأرجح ذاتيًا وتصدر نغمة ثابتة عند تشغيلها. تتيح لك صفارات الإنذار المتقدمة الاختيار من مكتبة النغمات عبر مستويات جهد مختلفة أو واجهة رقمية (I²C أو PWM). يمكن لجرس إنذار واحد أن يصدر زقزقة سريعة للإنذار المسبق ونغمة مستمرة للإنذار الكامل، مما يقلل من عدد المكونات. قام مصنعنا بتطوير خط من أجهزة الإنذار القابلة للبرمجة والقابلة للتكوين من خلال واجهة بسيطة.
بالإضافة إلى المعلمات الكهربائية، يؤثر التثبيت بشكل مباشر على الإخراج الصوتي لجرس الإنذار. يحتاج جهاز الإنذار المثبت على اللوحة إلى حجم ثقب وعمق محددين حتى ينتشر الصوت بكفاءة؛ التركيب غير الصحيح يخففه أو يخففه. بالنسبة للتركيب من خلال الفتحة، يعمل مبيت صفارة الإنذار كرنان، كما تؤثر مادة اللوحة والختم أيضًا على الإخراج. نحن نقدم أدلة التثبيت وأبعاد قطع اللوحة لكل صفارة إنذار، بالإضافة إلى خيارات التثبيت على الحافة، والتركيب على اللوحة، وتركيب PCB بحيث يقترن صفارة الإنذار بالعلبة كما هو مصمم.
لا تقتصر قيمة صفارة الإنذار على مخرجاتها المباشرة فحسب؛ يجب أن تكون موثوقة على مدى سنوات الخدمة. يجب على المهندسين أن ينظروا إلى ما هو أبعد من المواصفات الأولية إلى التدهور المحتمل. هذا هو المكان الذي يصبح فيه نظام الجودة الخاص بالشركة المصنعة ذا أهمية قصوى عندما تقوم بتأهيل صفارة الإنذار.
المؤشر الرئيسي هومتوسط الوقت بين حالات الفشل (MTBF). توفر إحدى الشركات المصنعة ذات السمعة الطيبة MTBF لجهاز إنذار بناءً على اختبارات أو معايير حقيقية (على سبيل المثال، MIL-HDBK-217). غالبًا ما يحتوي صفارة الإنذار الانضغاطية، ذات البنية الصلبة، على MTBF أعلى من صفارة الإنذار المغناطيسية ذات الأجزاء المتحركة. لقد استثمر مصنعنا في معدات الاختبار الآلية التي تراقب باستمرار مستوى ضغط الصوت (SPL) وتكرار كل صفارة إنذار على مدار آلاف الساعات للتحقق من صحة MTBF.
الموثوقية ليست فقط العنصر النشط. إن وصلات اللحام، والتوصيلات السلكية، وسلامة غلاف جرس الإنذار لها أهمية متساوية. بالنسبة للوحدات المثبتة على اللوحة، تعد مقاومة الاهتزاز وأمان صامولة التثبيت أمرًا بالغ الأهمية - حيث يفقد صفارة الإنذار التي تتحرر من الاهتزاز التركيز الاتجاهي وقد تسقط، مما يشكل خطرًا. نحن نصمم كل صفارة إنذار مع تخفيف الضغط الداخلي القوي واللحام الخالي من الرصاص الذي أثبت فعاليته في مقاومة التعب.
يجب على المهندسين أيضًا أن يزنوا التأثير طويل المدى للضغوط البيئية المذكورة أعلاه. صفارة الإنذار ذات تصنيف IP67 ولكن مع غلاف غير مستقر للأشعة فوق البنفسجية سوف تفشل في الهواء الطلق، ولكن ليس من الماء. تؤدي الحرارة والرطوبة والإشعاع الشمسي معًا إلى تحلل المواد. لتأهيل الموثوقية، ابحث عن صفارة إنذار تم اختبارها للتعرض البيئي. نحن نخضع منتجات صفارة الإنذار الخاصة بنا للاهتزاز والصدمات الحرارية واختبار رش الملح الذي يحاكي عقودًا من الخدمة - جنبًا إلى جنب مع التصنيع القوي، مما يضمن أن يظل صفارة الإنذار التي تقوم بتركيبها حارسًا موثوقًا للسلامة.

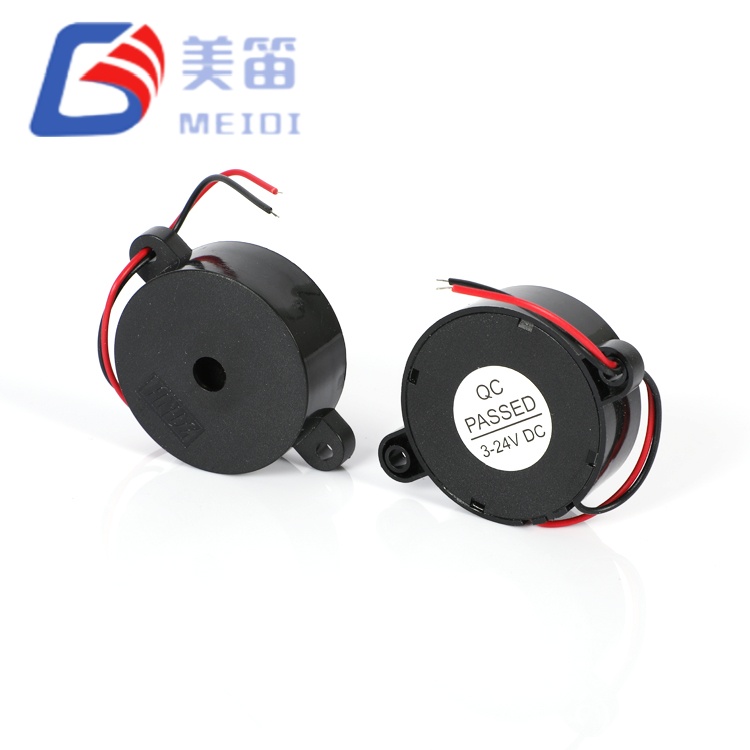

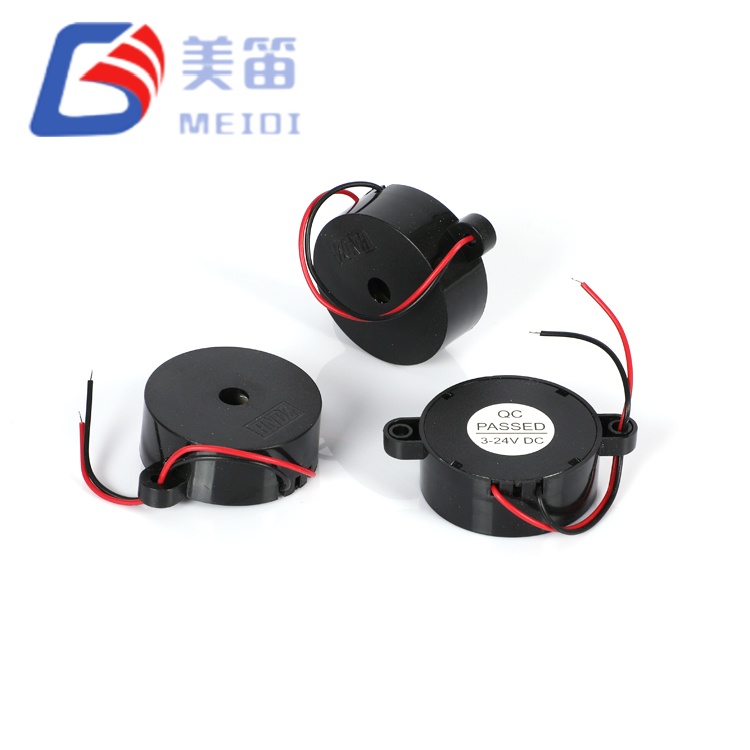

يسرد الجدول أدناه الممثلصفارات إنذار بيزو نشطةمن كتالوج الإنتاج الخاص بنا (Jiangsu Meidi Intelligent Technology Co., Ltd.). جميعها بجهد 12 فولت تيار مستمر، ووحدات ذاتية القيادة تمتد من 80 إلى 100 ديسيبل كحد أدنى لمستوى ضغط الصوت (SPL)، لذا يمكنك رؤية كيف يغطي حاجز الجهد الواحد نطاقًا واسعًا من احتياجات ارتفاع الصوت والحجم ودرجة الحرارة. SPL هو الحد الأدنى لتصنيف الشركة المصنعة (يتم قياسه وفقًا لمعايير IEC، عادةً عند 10 سم للعنصر العاري)؛ قم دائمًا بتطبيق قاعدة مضاعفة 6 ديسيبل لكل مسافة لموضع الاستماع الخاص بك عندما تحدد صفارة إنذار.
| نموذج | يكتب | الجهد المقنن | تردد الرنين. | دقيقة. SPL | التشغيل الحالي | الأبعاد (مم) | درجة حرارة. يتراوح |
|---|---|---|---|---|---|---|---|
| HND-2495 | بيزو، نشط | 12 فولت تيار مستمر | 3400 ± 300 هرتز | ≥ 100 ديسيبل | ≥ 30 مللي أمبير | 24.0 × 9.5 | -20 إلى +70 درجة مئوية |
| اتش ان دي-2410 | بيزو، نشط | 12 فولت تيار مستمر | 3500 ± 500 هرتز | ≥ 95 ديسيبل | ≥ 20 مللي أمبير | 24.0 × 10.0 |
-20 إلى +70 درجة مئوية |
| إتش إن دي-2316 | بيزو، نشط | 12 فولت تيار مستمر | 3000 ± 500 هرتز | ≥ 90 ديسيبل | ≥ 10 مللي أمبير | 23.0 × 16.0 | -20 إلى +80 درجة مئوية |
| اتش ان دي-2616 | بيزو، نشط | 12 فولت تيار مستمر | 2800 ± 500 هرتز | ≥ 85 ديسيبل | ≥ 35 مللي أمبير | 26.0×16.0 | -30 إلى +85 درجة مئوية |
| HND-1407B-12V | بيزو، نشط | 12 فولت تيار مستمر | 4000 ± 500 هرتز | ≥ 80 ديسيبل | ≥ 15 مللي أمبير | 14.0 × 7.0 | -30 إلى +75 درجة مئوية |
س1: ما الفرق بين الجرس الضغطي والجرس المغناطيسي، وأيهما يجب أن أختار؟
ج: الفرق هو تكنولوجيا توليد الصوت. تستخدم الطنانات الانضغاطية عنصرًا كهروضغطيًا - حالة صلبة وموثوقة للغاية ومثالية للترددات الأعلى (عادةً > 2 كيلو هرتز) عند الطاقة المنخفضة. تستخدم الطنانات المغناطيسية ملفًا وحجابًا مثل مكبر الصوت الصغير؛ تصل إلى ترددات أقل ومستوى ضغط صوت أعلى (يصل إلى 100+ ديسيبل) ولكنها تسحب تيارًا أكبر. اختر بيزو من أجل الموثوقية والكفاءة؛ اختر مغناطيسيًا حيث يجب أن تقطع النغمة العالية والمنخفضة الضوضاء المحيطة العالية.
س2: كيف يمكنني حساب مستوى ضغط الصوت المطلوب (ديسيبل) لتطبيقي؟
ج: القاعدة العامة هي أن مستوى الإنذار يجب أن يكون أعلى بمقدار 10-15 ديسيبل على الأقل من الضوضاء المحيطة عند أذن المستمع. قم بقياس الضوضاء المحيطة بمقياس الصوت، ثم قم بحساب المسافة (انخفاض مستوى ضغط الصوت (SPL) ~6 ديسيبل لكل مضاعفة المسافة). أضف هامشًا قدره 15 ديسيبل. في بيئة 85 ديسيبل مع وجود المستمع على بعد 4 أمتار، تحتاج على الأقل إلى 85 + 15 + 12 (مضاعفتين من 1 م إلى 4 م) = 112 ديسيبل عند 1 م.
س3: ما أهمية تصنيف IP في صفارة الإنذار؟
ج: يحدد IP (حماية الدخول) مقاومة الغبار والماء. الرقم الأول (0-6) يصنف المواد الصلبة؛ أما الثاني (0-8 أو 9K) فيصنف السوائل. جهاز IP54 محمي من الغبار ومقاوم للرذاذ؛ IP67 محكم ضد الغبار ومحمي ضد الغمر. في الأماكن الخارجية أو المغسولة أو المتربة، يمنع IP الأعلى التآكل الداخلي أو الدوائر القصيرة التي من شأنها أن تفشل صفارة الإنذار عند الحاجة تمامًا.
س 4: هل يمكن لجهاز إنذار واحد أن يصدر نغمات مختلفة؟
ج: نعم. العديد من أجهزة الإنذار الحديثة متعددة النغمات أو قابلة للبرمجة. يمكن لإشارة التحكم تحويل الجهاز بين نغمة مستمرة، وعويل نبضي، وغرد سريع للإنذار المسبق أو الاختبار - عادةً عبر تصميم متعدد المدخلات (مستويات جهد مختلفة أو إشارات رقمية) أو منطق مدمج. يتيح ذلك لجهاز واحد تغطية الحرائق والغاز والإخلاء وإشارات الأعطال، مما يقلل من مكونات اللوحة.
س 5: ما هو العمر الافتراضي لجرس الإنذار عالي الجودة؟
ج: عادةً ما يعمل صفارة الإنذار الانضغاطية المصممة بقوة لعشرات الآلاف من الساعات. في ظل الظروف العادية، تتجاوز وحداتنا عادة 50000 ساعة من التشغيل المستمر دون حدوث تدهور كبير في الإنتاج. يتأثر العمر الافتراضي بالبيئة القاسية والجهد الزائد. يوفر مصنعنا ورقة بيانات موثوقية كاملة، بما في ذلك MTBF، لكل منتج من منتجات إنذار الإنذار.
يعد اختيار جرس الإنذار المناسب قرارًا هندسيًا بالغ الأهمية يتطلب دراسة متأنية للعوامل الصوتية والبيئية والكهربائية والموثوقية. إنه ليس قرارًا يتم اتخاذه باستخفاف أو بالسعر وحده. يوفر صفارة الإنذار المختارة جيدًا تحذيرات واضحة لا لبس فيها تحمي الأفراد والأصول لسنوات. في شركة Jiangsu Meidi Intelligent Technology Co., Ltd.، قمنا ببناء سمعتنا على حلول إنذار الإنذار التي تلبي أعلى معايير الأداء والمتانة.
إذا كنت تخطط لنظام جديد أو ترقية نظام موجود، فاستشر فريقنا الفني. نحن نساعدك على التنقل بين تعقيدات اختيار صفارة الإنذار واختيار الجهاز المناسب لتطبيقك.اتصل بنالمراجعة التصميم بدون أي التزام، واطلب استشارة فنية مجانية للتأكد من أن أنظمة التحذير الخاصة بك مصممة لتحقيق الموثوقية المطلقة.
