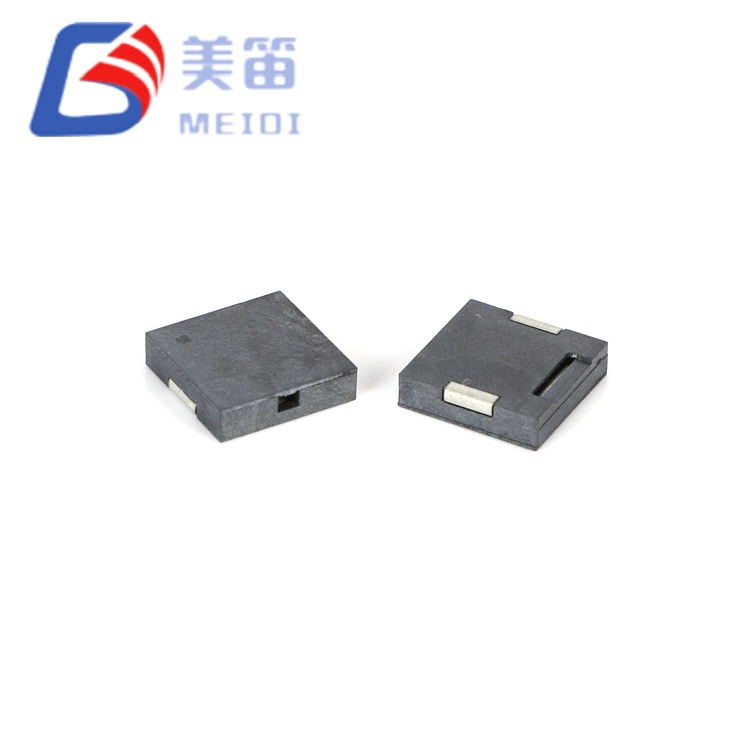

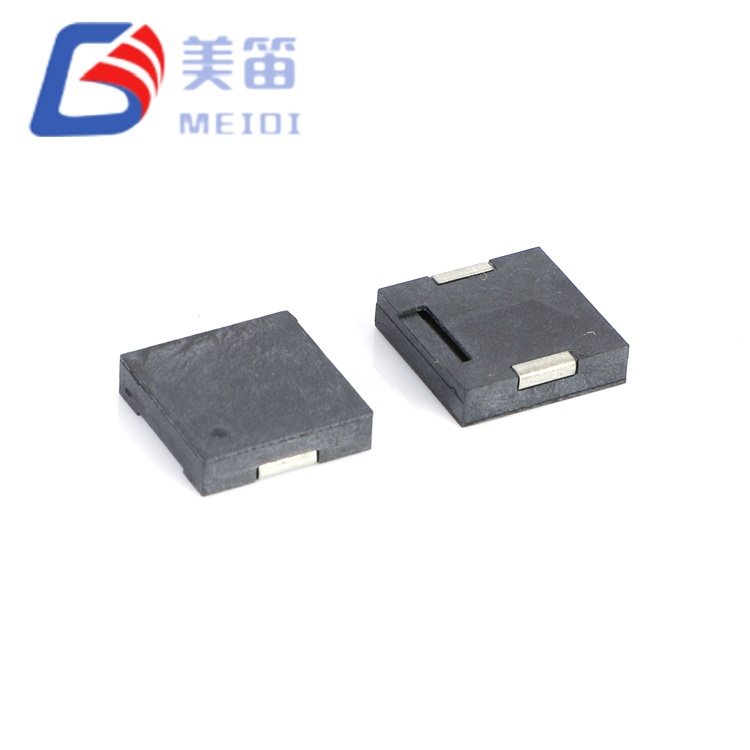

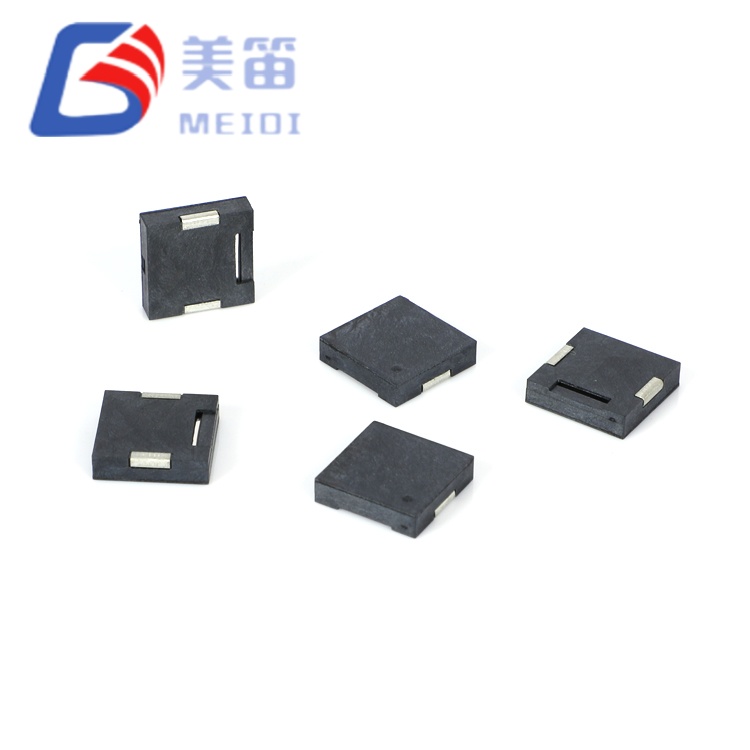

إن الطنان السلبي الكهرضغطي SMD مقاس 12*12*3 مم عبارة عن طنان كهرضغطية سلبي مثبت على السطح ويقبل إشارة محرك عريضة 1-25 فولت، مما يسمح لمكون واحد بتغطية كل شيء بدءًا من القضبان المنطقية 3.3 فولت حتى الحافلات الصناعية 24 فولت. يتمركز تردد الرنين عند 4000 هرتز، وعند 3 فولت، يظل السحب الحالي أقل من 5 مللي أمبير، مما يجعله عمليًا للأدوات التي تعمل بالبطارية وكذلك التركيبات الثابتة. مع مساحة مربعة تبلغ 12 مم وارتفاع 3 مم فقط، يتناسب الجرس مع مجموعات PCB الكثيفة حيث يتم إدارة المساحة والطاقة بإحكام.
نظرًا لأن الطنان السلبي الكهرضغطي SMD 12*12*3 مم هو محول طاقة سلبي، فإنه يتطلب شكل موجة تيار متردد خارجي، عادةً موجة مربعة أو إشارة PWM عند أو بالقرب من 4000 هرتز. وهذا يمنح البرنامج الثابت تحكمًا كاملاً في طبيعة الصوت: يمكن تحديد توقيت التشغيل والإيقاف وتعديل التردد وأنماط النغمات المتعددة في البرنامج دون تغيير أي جهاز. ويعني التسامح الواسع للإمداد أنه يمكن استخدام نفس الجرس عبر متغيرات المنتج ذات الفولتية المختلفة للسكك الحديدية، مما يبسط عملية الشراء والتأهيل.

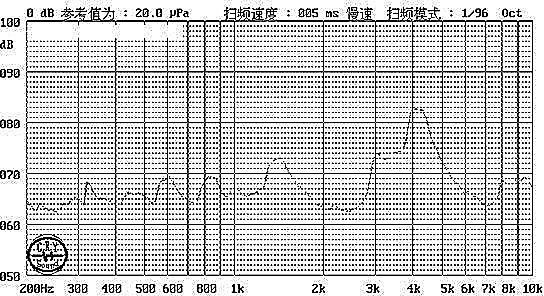

يقع التردد المركزي 4000 هرتز ضمن النطاق 2-5 كيلو هرتز حيث تتمتع الأذن البشرية بأكبر قدر من الحساسية، لذلك تظل التنبيهات مسموعة بوضوح حتى عند مستويات القيادة المتواضعة. عند 3 فولت من الذروة إلى الذروة، يكون الحد الأدنى المضمون لضغط الصوت 80 ديسيبل عند 10 سم، وتتجاوز قياسات العينة عادةً 83 ديسيبل. تعمل الطبيعة السعوية للعنصر الكهرضغطي على التخلص من الانبعاثات المغناطيسية، وهي ميزة عند وضع الجرس بالقرب من دوائر تناظرية حساسة أو دوائر ترددات لاسلكية.
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس السلبي الكهروإجهادي | — |
| الجهد المقنن | 3 فولت (Vp-p) | مرجع من الذروة إلى الذروة |
| جهد التشغيل | 1 - 25 فولت (Vp‑p) | مجموعة وظيفية كاملة |
| تردد الرنين | 4000 ± 300 هرتز | في الجهد المقنن |
| إخراج الصوت عند 10 سم | ≥ 80 ديسيبل | عند 3 فولت، 4000 هرتز |
| التشغيل الحالي | ≥ 5 مللي أمبير | في 3 الخامس |
| السعة | 14,000 ± 30% pF | عند 1 كيلو هرتز، 25 درجة مئوية |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية | غير التشغيل |

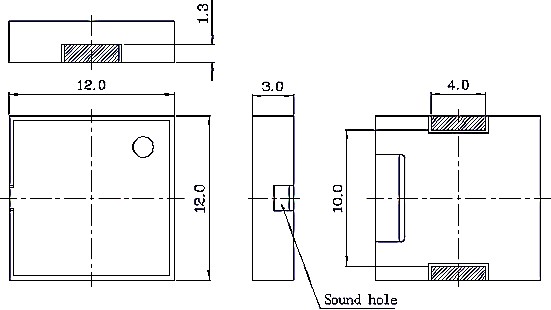

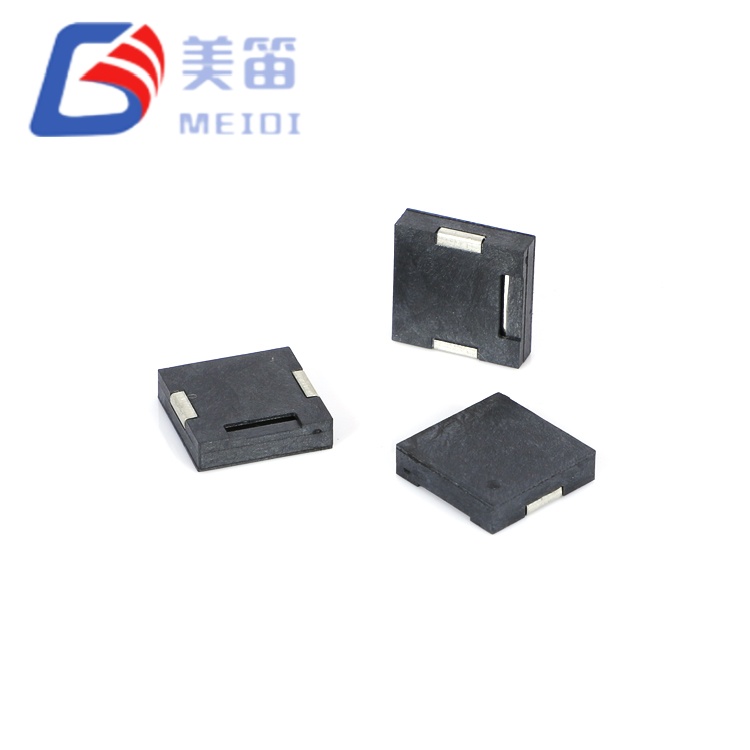

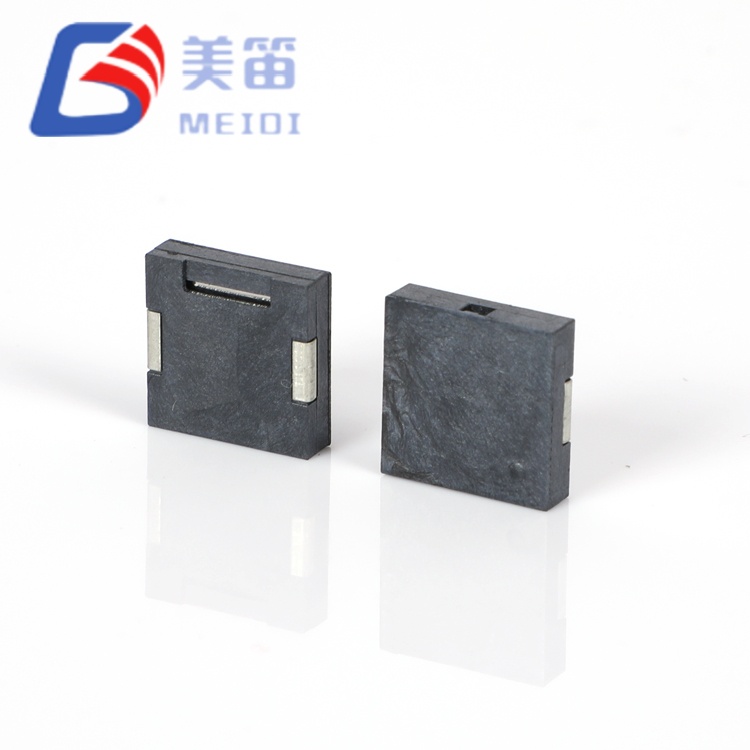

| الأبعاد (الطول × العرض × الارتفاع) | 12.0 × 12.0 × 3.0 ملم | الجسم فقط |
| وزن | 0.4 جرام | عادي |
| مواد الإسكان | أسود إل سي بي | إنحسر متوافق |
| نوع التركيب | مصلحة الارصاد الجوية | إنحسر التدفق: 255 ± 5 درجة مئوية، حتى 3 تمريرات |
واجهات الأجهزة الاستهلاكية: تنبيهات نهاية الدورة والأعطال في الغسالات وأفران الميكروويف وأجهزة تنقية الهواء، حيث يمكن لجرس واحد أن يخدم لوحات التحكم بجهد 5 فولت و12 فولت دون ترجمة الجهد الكهربي.
اللوحات المنزلية الذكية وبوابات إنترنت الأشياء: نغمات الحالة لإقران Wi‑Fi، والتسليح الأمني، والتعرف على المساعد الصوتي، يتم تشغيلها مباشرة من وحدة معالجة الرسومات GPIO بقدرة 3.3 فولت.
معدات التبريد والتكييف التجارية: أجهزة إنذار لفتح الباب وعتبة درجة الحرارة في علب العرض ومبردات كبيرة، مع الاستفادة من نطاق درجة حرارة التشغيل الممتد.
الأجهزة المحمولة التي تعمل بالبطارية: أجهزة القياس المحمولة وأجهزة المراقبة البيئية حيث يعمل سحب التيار أقل من 5 مللي أمبير على إطالة وقت التشغيل.
ملحقات ما بعد البيع للسيارات: محرك مباشر 12 فولت للتذكير بحزام الأمان، وملاحظات مستشعر ركن السيارة، ومؤشرات الشحن.
| متطلبات التصميم | سمة MLT-1230 |
| صفارة واحدة لجهود المنتج المتعددة | يغطي نطاق 1-25 فولت قضبان 3.3 فولت و5 فولت و12 فولت و24 فولت، مما يعمل على دمج المخزون وتبسيط إدارة قائمة مكونات الصنف. |
| استهلاك منخفض للطاقة | ≥5mA عند 3V مناسب للبطاريات وأنظمة حصاد الطاقة؛ يعتمد الاستهلاك الفعلي على جهد المحرك ودورة العمل. |
| تنبيه واضح لجميع الفئات العمرية | يمكن إدراك الرنين بمعدل 4 كيلو هرتز باستمرار عبر التركيبة السكانية، وتحمل النغمة بشكل جيد من خلال العبوات البلاستيكية النموذجية. |
| وضع صديق لـ EMC | لا يوجد مجال مغناطيسي أو ضوضاء تبديل حثي، لذلك يمكن وضع الجرس بالقرب من الهوائيات أو أجهزة الاستشعار أو الدوائر التناظرية الدقيقة. |
| تكامل الضميمة ضئيلة | ارتفاع 3 مم يناسب أسفل الشاشات وحزم البطاريات وعلب الحماية في المنتجات المحمولة والمثبتة على اللوحة. |

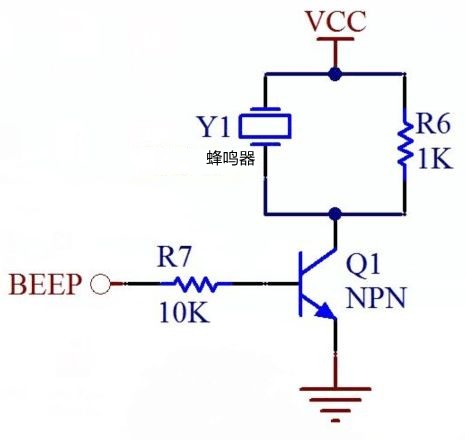

تمثل السعة 14000pF حملاً تفاعليًا يبلغ حوالي 2.8 كيلو أوم عند تردد 4000 هرتز. يمكن لمعظم مخرجات MCU 3.3 فولت تشغيل هذا مباشرة، ولكن بالنسبة للتشغيل 12 فولت أو 24 فولت، يوصى باستخدام مخزن مؤقت ترانزستور بسيط أو محرك بيزو مخصص لإدارة تأرجح الجهد العالي. تتوفر المخططات المرجعية من فريق تطبيق MEIDI.
تقوم MEIDI Intelligent Technology بتصميم وتصنيع المكونات الصوتية منذ عام 2011. ويغطي مصنع الشركة المتكامل رأسيًا في جيانغسو، الصين، قولبة LCP، وتجميع SMD الآلي، ومعالجة السيراميك الكهروضغطي، واختبار الصوت في نهاية الخط بنسبة 100%. توفر شهادة ISO 9001 ومختبر الموثوقية المخصص إطارًا للجودة المتسقة بكميات كبيرة.

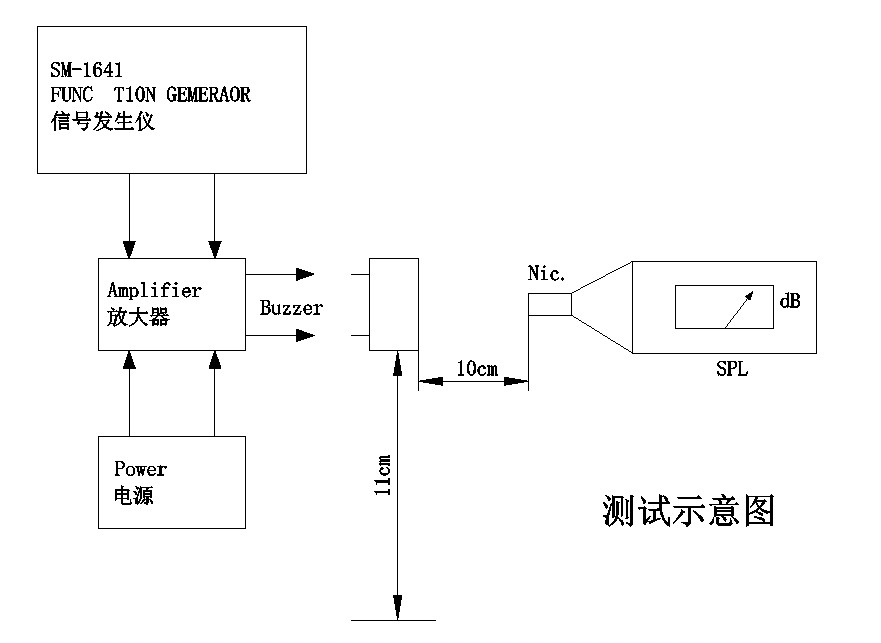

يتم إنتاج الطنان السلبي الكهرضغطي SMD مقاس 12*12*3 مم على نفس الخطوط الآلية التي تزود عملاء MEIDI في مجال السيارات والصناعات. تخضع كل دفعة إنتاجية لمجموعة شاملة من الاختبارات. يتم التحقق من تردد الرنين بنسبة 100% من الوحدات لضمان تلبية نافذة 4000±300 هرتز؛ تظهر عينات الإنتاج باستمرار توزيعًا محكمًا يبلغ 4000 هرتز. يتم فحص السعة إلى 14000pF ± 30%، ويتم تأكيد مستوى ضغط الصوت من خلال أخذ عينات إحصائية، مع قيم نموذجية تتراوح من 83.8 ديسيبل إلى 86.7 ديسيبل. يشمل فحص الإجهاد البيئي 48 ساعة عند +80 درجة مئوية، و48 ساعة عند -30 درجة مئوية، وخمس دورات صدمة حرارية. يتم التحقق من المتانة الميكانيكية من خلال اختبار الاهتزاز واختبارات السقوط بمقدار 75 سم، بينما يتم التحقق من سلامة اللحام من خلال مقاومة حرارة اللحام وتحديد ملامح التدفق الكامل. ترتبط جميع سجلات الاختبار برمز المجموعة الموجود على السكن ويتم الاحتفاظ بها لمدة عشر سنوات.
1. كيف يؤثر نطاق الجهد الواسع على دائرة القيادة؟
عند جهد 3V، يمكن للعديد من وحدات التحكم الدقيقة تشغيل الجرس مباشرة لأن سحب التيار أقل من 5 مللي أمبير. مع زيادة جهد الإمداد، يرتفع تيار الذروة أيضًا؛ عند 12 فولت أو 24 فولت، يُنصح باستخدام مخزن مؤقت ترانزستور بسيط أو MOSFET على المستوى المنطقي. الميزة المهمة هي أنه يمكن استخدام نفس الجرس عبر كل هذه الفولتية، مما يلغي الحاجة إلى أرقام أجزاء مختلفة.
2. لماذا تم ضبط تردد الرنين على 4000 هرتز؟
يقع 4000 هرتز ضمن نطاق 2-5 كيلو هرتز حيث يكون السمع البشري أكثر حساسية، لذلك يمكن اكتشاف النغمة بسهولة حتى عند مستويات الصوت المنخفضة. ينتشر هذا التردد أيضًا بشكل جيد عبر العبوات البلاستيكية وهو أقل اتجاهًا من الترددات الأعلى، مما يجعله نغمة تنبيه جيدة للأغراض العامة.
3. هل يستطيع جهاز MLT‑1230 إنتاج الصوت أو الموسيقى؟
لا، الجهاز عبارة عن محول رنين ضيق النطاق مُحسّن لتردد 4000 هرتز. في حين أنه يمكن إنشاء أنماط بسيطة مثل أصوات التنبيه والزقزقة عن طريق تغيير دورة عمل PWM، إلا أنها لا يمكنها إعادة إنتاج الكلام أو الصوت المعقد. لمثل هذه التطبيقات ينبغي النظر في مكبر صوت ديناميكي أو مسبار بيزو عريض النطاق.
4. ماذا تعني السعة 14000pF لتصميمي؟
تحدد السعة الحمل التفاعلي الذي يراه السائق. عند 4000 هرتز تكون المفاعلة حوالي 2.8 كيلو أوم. يجب استخدام هذه القيمة لحساب ذروة التيار الذي يجب على السائق توفيره. وينبغي مراعاة نسبة التسامح البالغة ±30% في هوامش التصميم في أسوأ الحالات.
5. هل التخصيص متاح؟

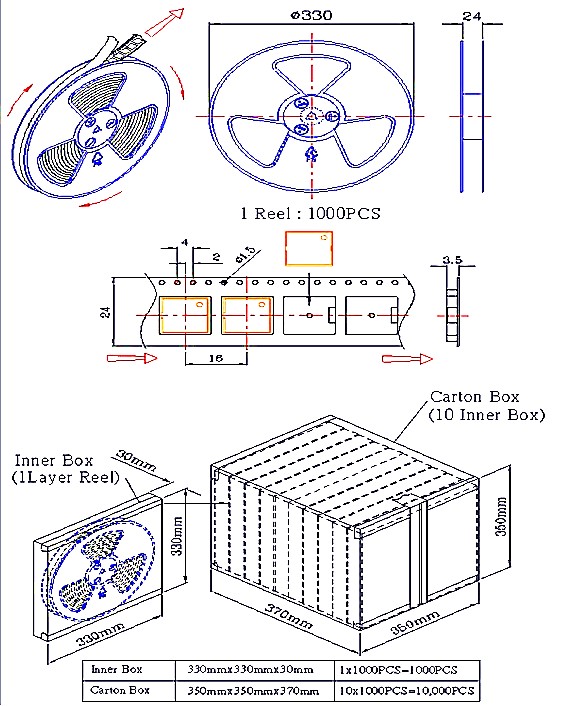

نعم. تقدم MEIDI ضبط تردد مخصص ضمن نطاق 2-5 كيلو هرتز، وقيم السعة البديلة، وتكوينات مختلفة للأشرطة والبكرة لمشروعات تصنيع المعدات الأصلية ذات الحجم الكبير. اتصل بفريق التطبيقات وأخبره بمتطلباتك لتقييم الجدوى والمهلة الزمنية.
بالنسبة لأوراق البيانات أو المنحنيات الصوتية الخاصة بالجهد أو التصميمات المرجعية لدائرة القيادة أو تخصيص OEM، أرسل متطلباتك من خلال نموذج الاتصال. عادةً ما يستجيب مهندسو تطبيقات MEIDI خلال يوم عمل واحد بالوثائق الفنية وتسعير الكميات.
