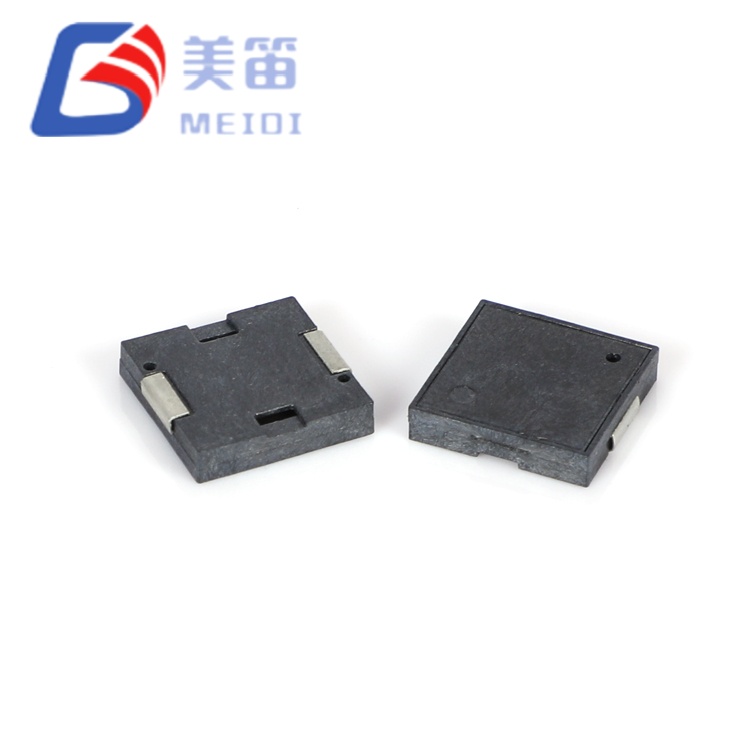

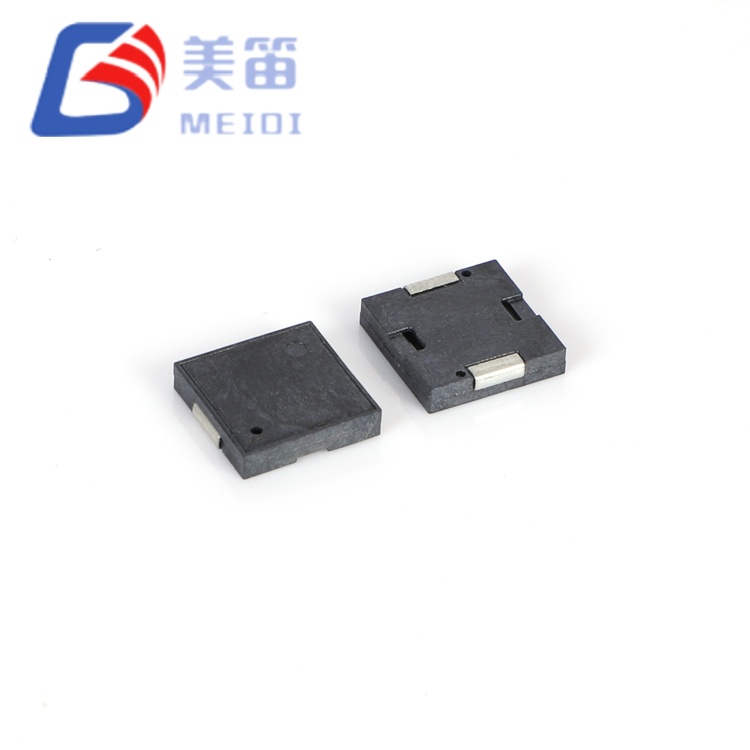

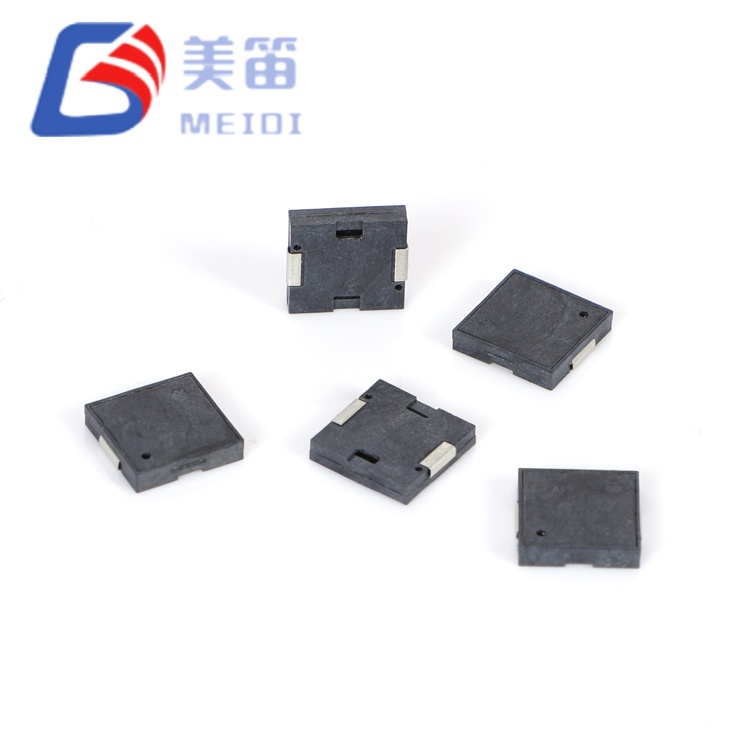

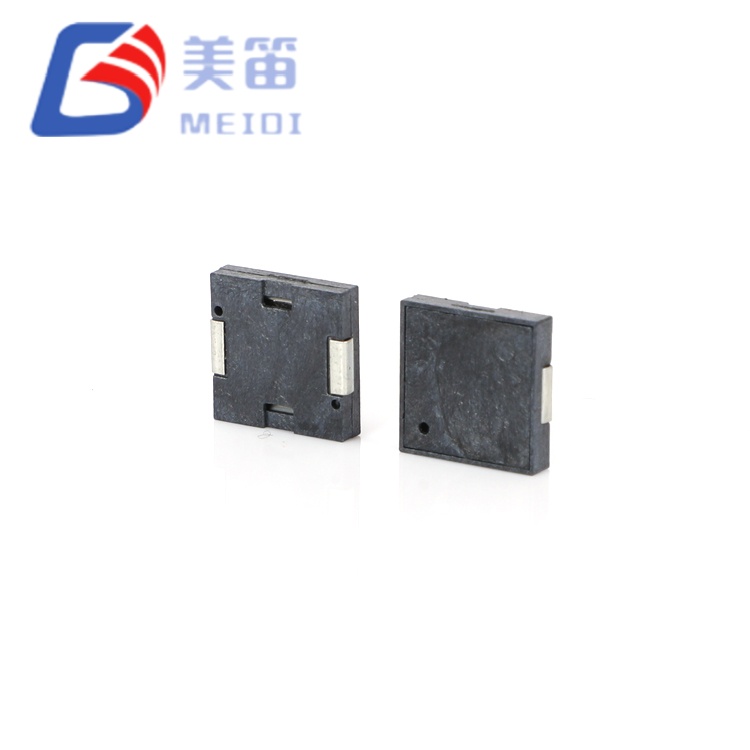

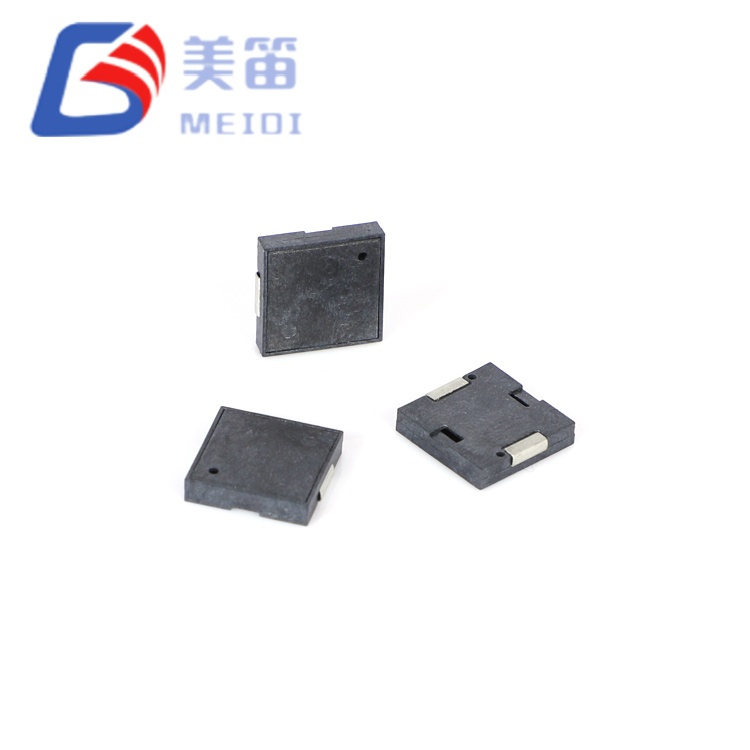

إن الطنان السلبي الكهرضغطي SMD مقاس 9 × 9 × 1.8 مم عبارة عن طنان كهرضغطية سلبي مثبت على السطح مصمم للتطبيقات التي تتطلب إشارة مسموعة واضحة ضمن مساحة صغيرة جدًا وميزانية طاقة صارمة. مع ارتفاع 1.8 مم فقط وقاعدة 9.0 × 9.0 مم، يمكن وضعها في مجموعات لا تتناسب مع الطنانة التقليدية. يحافظ مبدأ المحرك السعوي الخاص به على تيار التشغيل عند 5 مللي أمبير أو أقل عند الجهد المقدر 5 فولت، مما يزيل الحاجة إلى صمامات ثنائية ارتدادية ويجعل محرك وحدة التحكم الدقيقة المباشر ممكنًا.
يغطي مكون واحد نطاق تشغيل من 1 فولت إلى 25 فولت، مما يعني أن نفس الجرس يمكن أن يخدم دوائر منطقية 3.3 فولت، وقضبان السيارات 12 فولت ولوحات التحكم الصناعية 24 فولت دون تنظيم إضافي. عند 5 فولت، يصل مستوى ضغط الصوت إلى الحد الأدنى المضمون وهو 70 ديسيبل على مسافة 10 سم، مع الحفاظ على تردد الرنين عند 4000 ± 300 هرتز. تتيح السعة المحددة البالغة 12000pF (±30%) تصميمًا مباشرًا للسائق، بينما يتحمل غطاء LCP الأسود لحام إعادة التدفق والتشغيل المستمر من -30 درجة مئوية إلى +70 درجة مئوية.
باعتباره محول طاقة كهرضغطية سلبي، يتطلب الطنان السلبي الكهرضغطي SMD مقاس 9 × 9 × 1.8 مم إشارة تيار متردد خارجية، عادةً ما تكون موجة مربعة أو شكل موجة PWM قريب من نقطة الرنين 4000 هرتز. عند تطبيق المجال الكهربائي المتناوب، يتشوه عنصر السيراميك ويولد موجات صوتية، دون أي مكونات مغناطيسية. يعمل مبدأ التشغيل هذا على التخلص من الارتداد الاستقرائي الموجود في الطنانات المغناطيسية، لذلك يمكن بناء دائرة القيادة بدون صمامات ثنائية قمع وبمكونات أقل بشكل عام.
لا يسحب الجهاز أكثر من 5 مللي أمبير في حالة اختبار 5 فولت، 4000 هرتز، ولأن الحمل سعوي في الغالب (حوالي 3.3 كيلو أوم عند الرنين)، ينتقل تركيز التصميم من توصيل التيار إلى تأرجح الجهد. يتيح نطاق الإدخال الواسع من 1 إلى 25 فولت تشغيل نفس الجرس عبر الفولتية المتعددة للنظام، ويزداد مستوى ضغط الصوت بشكل متوقع مع سعة المحرك. عند 5 فولت من الذروة إلى الذروة، يكون الحد الأدنى للإخراج 70 ديسيبل عند 10 سم؛ تنتج الفولتية الأعلى مستويات صوت أعلى في المقابل.
تزن الحزمة 0.4 جرام ومصبوبة باللون الأسود LCP، وهي متوافقة مع لحام إعادة التدفق القياسي ويمكن أن تمر بما يصل إلى ثلاث دورات حرارية وفقًا لمواصفات المنتج. تم تضمين تقرير اختبار العينة المكون من 10 وحدات في الوثائق لمنح المصممين رؤية واقعية لتوحيد الإنتاج، مع مستويات صوت تتراوح من 71.8 ديسيبل إلى 76.4 ديسيبل وقيم السعة بين 11385pF و12950pF.
للحصول على توصيات بشأن دائرة القيادة المخصصة أو لمناقشة التكامل مع سكة الجهد الكهربي ودورة العمل، تواصل مع هندسة تطبيقات MEIDI.
ويعني الهيكل الكهرضغطي السعوي عدم وجود ملف كهرومغناطيسي، وبالتالي لا يوجد انتقال حثي يمكن إدارته؛ التصنيف الحالي ≥5mA يجعل الجرس مناسبًا للتصميمات الحساسة للطاقة دون مكونات قمع إضافية.
بطول 1.8 ملم فقط وبمساحة 9.0 ملم مربعة، يتناسب جهاز MLT-9018 مع الخلوصات الرأسية الضيقة الموجودة في اللوحات المكدسة ووحدات العرض الرفيعة وآليات قارئ البطاقات.
يغطي نطاق جهد التشغيل 1-25 فولت منطق 3.3 فولت، وأنظمة 5 فولت، وخطوط السيارات 12 فولت، والحافلات الصناعية 24 فولت، مما يسمح برقم جزء واحد ليحل محل العديد من البدائل الخاصة بالجهد.
تم تثبيت تردد الرنين عند 4000 هرتز مع تفاوت إنتاجي قدره ±300 هرتز، مما يمنح فرق البرامج الثابتة هدفًا صوتيًا محددًا جيدًا.
يتم تحديد السعة الاسمية البالغة 12000pF (±30%) عند 1 كيلو هرتز و25 درجة مئوية للمساعدة في حسابات الحمل التفاعلي أثناء مرحلة التصميم.
يمتد نطاق درجة حرارة التشغيل من -30 درجة مئوية إلى +70 درجة مئوية، وهو ما يتجاوز الحد المعتاد -20 درجة مئوية للعديد من أجهزة الإنذار التجارية.
تقوم MEIDI Intelligent Technology بتصنيع المكونات الصوتية منذ عام 2011، وتدير منشأة متكاملة رأسيًا في جيانغسو، الصين. يجمع المصنع بين قوالب LCP الداخلية وخطوط تجميع SMD الآلية واختبار الصوت المضمن بنسبة 100% بموجب نظام إدارة الجودة المعتمد ISO 9001. تدعم هذه البنية التحتية الإنتاج المتسق للمكونات ذات الحجم الكبير مثل MLT-9018، مع الاحتفاظ بسجلات الدفعات التفصيلية لكل شحنة.
يخضع MLT-9018 لبرنامج اختبار الموثوقية الشامل المحدد في مواصفات المنتج. يتضمن فحص الإجهاد البيئي النقع في درجة حرارة عالية لمدة 48 ساعة عند +80 ± 2 درجة مئوية، والتعرض للبرد لمدة 48 ساعة عند -30 ± 2 درجة مئوية، وخمس دورات صدمة حرارية بين هذه درجات الحرارة القصوى مع بقاء لمدة 30 دقيقة عند كل درجة حرارة. تم التحقق من المتانة الميكانيكية من خلال اختبار الاهتزاز من 10 هرتز إلى 55 هرتز بسعة 1.0 ملم على جميع المحاور الثلاثة، متبوعًا بثلاث قطرات سقوط حر مقاس 75 سم على سطح من الخشب الصلب مقاس 10 مم.
يتم تأكيد مقاومة الرطوبة من خلال التعرض لمدة 48 ساعة إلى 50 ± 5 درجة مئوية عند رطوبة نسبية 90-95% مع فترة تعافي محيطة مدتها ساعتين. يتم التحقق من سلامة اللحام من خلال تراجع لمدة 10 ثوانٍ عند 250±5 درجة مئوية مع وضع جسم المكون على بعد 2.0 مم من اللحام، بالإضافة إلى اختبار ملف تعريف إعادة التدفق الكامل وفقًا لمواصفات اللحام.
يتم إجراء هذه الاختبارات على أساس كل دفعة، وتتوفر التقارير الناتجة للعملاء الذين يحتاجون إلى وثائق لعمليات التأهيل الخاصة بهم. بالنسبة للتطبيقات التي تتطلب مؤهلات موسعة، مثل معايير السيارات أو الأجهزة الطبية، يمكن لفريق MEIDI الهندسي مناقشة بروتوكولات الفحص الإضافية.
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | صفارة سلبية SMD كهرضغطية | — |
| الجهد المقنن | 5 فولت (Vp-p) | مرجع تردد الرنين |
| جهد التشغيل | 1 - 25 فولت (Vp‑p) | ذروة إشارة القيادة |

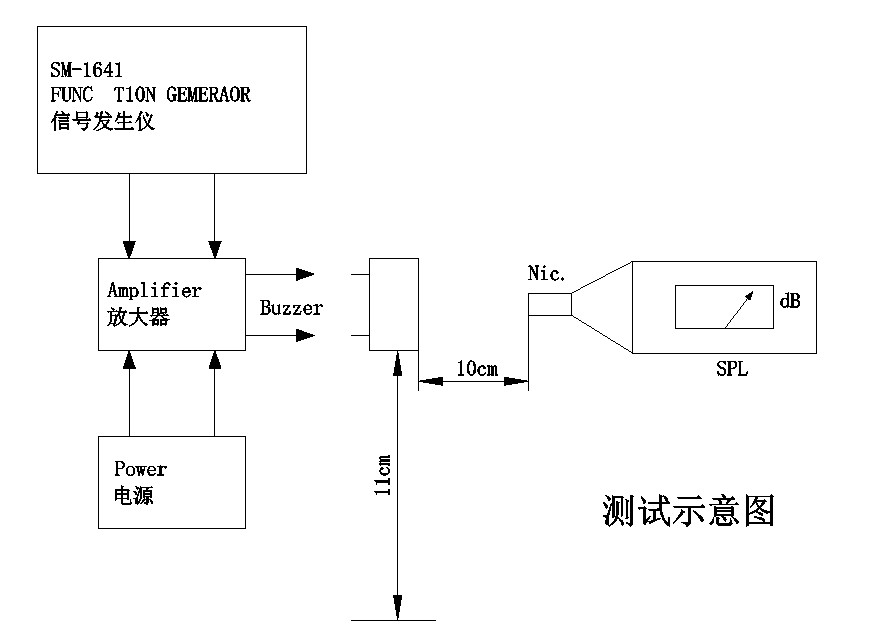

| إخراج الصوت عند 10 سم | ≥ 70 ديسيبل | عند 5 فولت، 4000 هرتز، 10 سم |
| التشغيل الحالي | ≥ 5 مللي أمبير | عند 5 فولت، 4000 هرتز |
| تردد الرنين | 4000 ± 300 هرتز | في الجهد المقنن |
| السعة | 12000 ± 30% pF | عند 1 كيلو هرتز، 25 درجة مئوية |
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -40 درجة مئوية ~ +85 درجة مئوية | غير التشغيل |

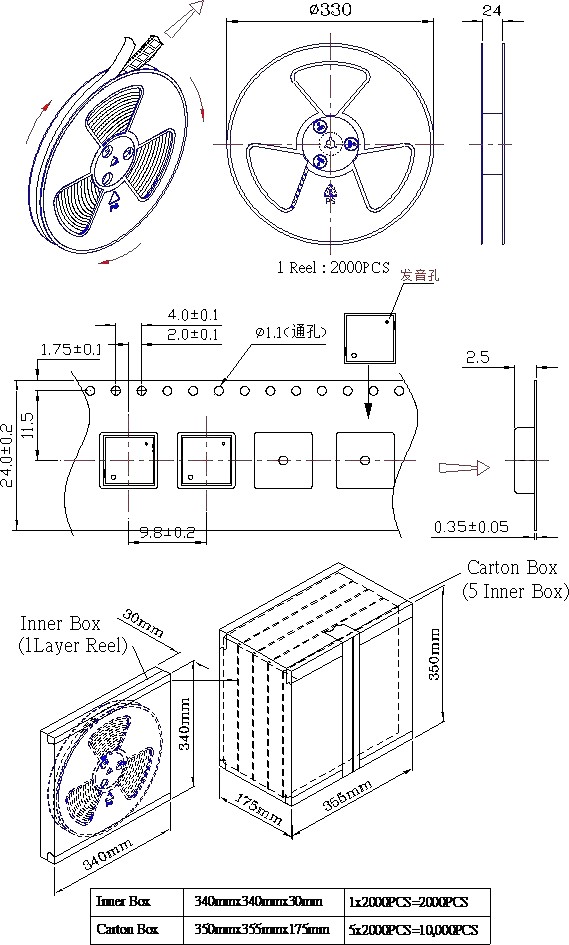

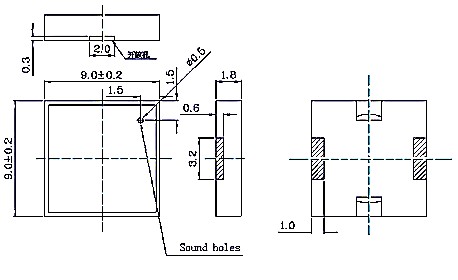

| الأبعاد (الطول × العرض × الارتفاع) | 9.0 × 9.0 × 1.8 ملم | الجسم فقط |
| وزن | 0.4 جرام | عادي |
| مواد الإسكان | أسود إل سي بي | — |
| لحام (مستحسن) | إنحسر: 255 ± 5 درجة مئوية، 3 ثانية؛ سخن 180 درجة مئوية، 40-70 ثانية | حسب المواصفات، ما يصل إلى 3 تمريرات |
| لحام (موجة) | 255 ± 15 درجة مئوية، 4-6 ثانية | 2-3 تمريرات |
| لحام (يدوي) | 360 ± 10 درجة مئوية، 2-5 ثانية | 2-3 تمريرات |
| المعلمة | نطاق العينة |
| ضغط الصوت | 71.8 – 76.4 ديسيبل |
| تكرار | 4000 هرتز |
| السعة | 11385 – 12950 بيكو فاراد |
| القطر | 9.0 ملم |
| ارتفاع | 1.8 ملم |
توضح بيانات العينة توحيد الإنتاج النموذجي. تنطبق الحدود المضمونة الواردة في جدول المواصفات الرئيسية فقط على جميع دفعات الإنتاج.
تعتمد الاستخدامات المقترحة أدناه على الخصائص الكهربائية والميكانيكية لجهاز MLT-9018. وتهدف هذه التوجيهات إلى توجيه التصميم ويجب تأكيدها وفقًا للمتطلبات المحددة للمنتج النهائي.
• الأجهزة المحمولة التي تعمل بالبطارية: يعمل سحب التيار ≥5 مللي أمبير على إطالة وقت التشغيل في المنتجات التي تعمل بالخلايا المعدنية أو حزم الليثيوم الصغيرة.
• معدات البيئة الباردة: يدعم حد التشغيل الأدنى -30 درجة مئوية أجهزة التتبع اللوجستية المبردة وأجهزة الاستشعار الخارجية والمرفقات الصناعية غير المدفأة.
• مجموعات إلكترونية رفيعة: ارتفاع 1.8 مم يسمح بدمجها في شاشات العرض فائقة النحافة والألواح الغشائية وإطارات قارئ البطاقات.
• العقد الصناعية متعددة الجهد: يعمل الإدخال 1-25 فولت على التخلص من دوائر ترجمة الجهد، مما يبسط التصميمات التي يجب أن تعمل على حافلات 5 فولت، و12 فولت، و24 فولت.
•الوحدات الداخلية للسيارات: توافق مباشر مع 12 فولت يناسب أجراس لوحة القيادة، وملاحظات مستشعر ركن السيارة، والتذكير بحزام الأمان.
• نقاط النهاية لإنترنت الأشياء وبوابات الاستشعار: التيار النشط المنخفض يتوافق جيدًا مع تطبيقات تجميع الطاقة أو البطاريات طويلة العمر.
| اعتبارات التصميم | مواصفات MLT-9018 |
| قيود الميزانية الحالية | ≥5 مللي أمبير تيار التشغيل لكل المواصفات |
| اختلاف السكك الحديدية الجهد | يغطي نطاق التشغيل من 1 إلى 25 فولت الفولتية المتعددة للنظام في وحدة SKU واحدة |
| التخليص العمودي | ارتفاع 1.8 مم أقل من البدائل النموذجية 2.0-2.5 مم |
| تشغيل بدرجة حرارة منخفضة | -30 درجة مئوية حد التشغيل لكل المواصفات |
| بساطة دائرة القيادة | لا توجد رشاوى استقرائية. لا حاجة إلى صمام ثنائي flyback |
| خاصية الحمل بالسعة | 12000 pF محدد لحساب المعاوقة التفاعلية |
تم تطوير الطنان السلبي الكهرضغطي SMD مقاس 9 × 9 × 1.8 مم خصيصًا للحالات التي تكون فيها مرونة التيار والفضاء والجهد هي القيود الأساسية. تمثل طبيعتها السعوية حملًا تفاعليًا يبلغ حوالي 3.3 كيلو أوم عند الرنين، مما يعني أنه يجب على السائق توفير تأرجح الجهد بدلاً من تيار مستمر كبير؛ غالبًا ما يؤدي هذا التمييز إلى مرحلة قيادة أبسط وأكثر فعالية من حيث التكلفة مقارنةً بتصميمات محولات الطاقة المغناطيسية.
تتوفر العينات للتقييم حتى تتمكن من قياس الإخراج الصوتي والاستهلاك الحالي باستخدام شكل موجة محرك الأقراص الخاص بك وتخطيط ثنائي الفينيل متعدد الكلور.
1. ما هو نوع إشارة المحرك التي يتطلبها MLT‑9018؟
MLT-9018 عبارة عن صفارة كهرضغطية سلبية وتحتاج إلى إشارة تيار متردد خارجية، عادة موجة مربعة أو PWM بالقرب من 4000 هرتز. لن ينتج جهد التيار المستمر وحده صوتًا. يجب أن تقوم دائرة القيادة بشحن وتفريغ السعة البالغة 12000pF عند تردد التبديل؛ متوسط التيار منخفض، ولكن يجب التحقق من ذروة التيار اللحظي مقارنة بقدرات السائق.
2. كيف يختلف ضغط الصوت مع جهد التشغيل ضمن نطاق 1-25 فولت؟

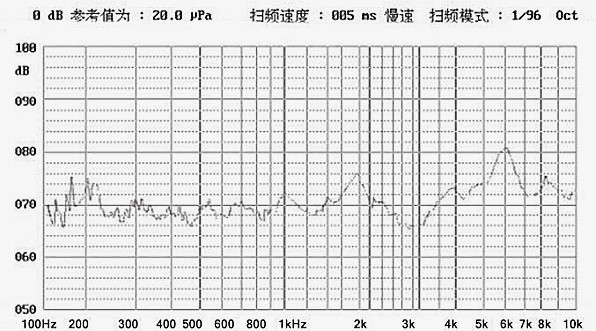

يزداد ضغط الصوت مع سعة جهد المحرك. يتم توفير ضمان ≥70 ديسيبل في الحالة المقدرة بـ 5 فولت. عند الفولتية المنخفضة، سوف ينخفض الخرج، وعند الفولتية الأعلى سوف يرتفع. يمكن طلب البيانات الصوتية الخاصة بالجهد من MEIDI.
3. هل يمكن تشغيل MLT-9018 مباشرة من دبوس GPIO لوحدة التحكم الدقيقة؟

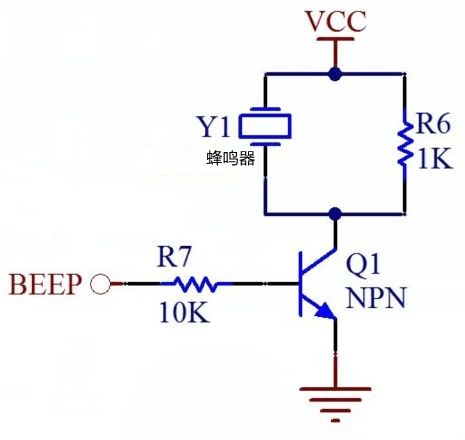

من الممكن إجراء محرك مباشر من 3.3V أو 5V GPIO إذا كان الدبوس قادرًا على توفير التيار التفاعلي إلى 12000pF عند 4000 هرتز. يقع متوسط قيمة ≥5mA ضمن العديد من مواصفات GPIO، ولكن قد يكون تيار الشحن الأقصى أثناء التبديل بالسعة أعلى. بالنسبة للتشغيل بجهد 12 فولت و24 فولت، يوصى باستخدام مخزن مؤقت للترانزستور أو محرك بيزو مخصص. يمكن أن توفر MEIDI دوائر مرجعية للإعدادات الشائعة.
4. ما هي أهمية مواصفات السعة 12000 pF؟
تحدد السعة الممانعة التفاعلية: Z = 1/(2πfC). عند 4000 هرتز يصل هذا إلى 3.3 كيلو أوم تقريبًا. يجب أن تقوم دائرة القيادة بمصدر التيار إلى هذا الحمل التفاعلي. يجب أن يؤخذ في الاعتبار نسبة التسامح ±30% (8400–15600pF) عند تصميم مرحلة السائق. يمكن لمهندسي التطبيقات المساعدة في اختيار المكونات.
5. ما الفرق بين بيانات اختبار العينة والمواصفات المضمونة؟
يُظهر تقرير العينة (قياس 10 وحدات) القيم النموذجية، مثل ضغط الصوت بين 71.8 ديسيبل و76.4 ديسيبل. يتم توفير هذه كمرجع فقط. المواصفات المضمونة هي ضغط الصوت ≥70dB، والتردد 4000±300 هرتز، والسعة 12000±30% pF. بروتوكولات اختبار الإنتاج متاحة عند الطلب.
6. هل توفر MEIDI التخصيص لهذا الجرس؟
نعم، تتوفر خدمات OEM وتصنيع التصميم الشخصي. يمكن تعديل المعلمات مثل التردد والجهد والأبعاد والعزل المائي لتناسب متطلبات محددة. اتصل بفريق التطبيقات وأخبره بالمواصفات المستهدفة لتقييم الجدوى.
للحصول على إرشادات تصميم دائرة القيادة، أو القياسات الصوتية الخاصة بالجهد، أو توصيات النشر في البيئة الباردة، أو لمناقشة تخصيص OEM، أرسل متطلباتك من خلال نموذج الاتصال. يستجيب فريق هندسة التطبيقات في MEIDI عادةً خلال يوم عمل واحد بالوثائق الفنية وتسعير الكميات.
يقدم مصنع MEIDI في مقاطعة جيانغسو المكونات الصوتية الكهروضغطية والكهرومغناطيسية للعملاء العالميين منذ عام 2011. ومن خلال صب LCP الداخلي، وتجميع SMD الآلي والاختبار الصوتي الكامل، تقوم الشركة بتزويد صناعات تتراوح من إلكترونيات السيارات وأجهزة التحكم الصناعية إلى الأجهزة الطبية وأنظمة المنزل الذكي. تدعم إدارة الجودة ISO 9001 ومختبر الموثوقية المخصص كل مواصفات المنتج التي ننشرها.
