كيف يعمل الجرس الكهرومغناطيسي ولماذا هو ضروري لأنظمة التنبيه الحديثة؟

انالجرس الكهرومغناطيسيعبارة عن مكون صوتي إلكتروني مدمج يحول الطاقة الكهربائية إلى تنبيه مسموع واضح وموثوق من خلال الاهتزاز الكهرومغناطيسي. إن فهم كيفية عمل الجرس الكهرومغناطيسي يساعد المهندسين والمشترين ومصممي المنتجات على اختيار جهاز الإنذار المناسب للمعدات الصناعية والأجهزة المنزلية وأنظمة الأمان والأجهزة الطبية وإلكترونيات السيارات. يشرح هذا الدليل مبدأ العمل، والهيكل الداخلي، والمواصفات الرئيسية، ومعلمات المنتج الحقيقية، وطريقة الاختيار، والأخطاء الشائعة، والتطبيقات العملية للصفارات الكهرومغناطيسية، مدعومة بـ 15 عامًا من الخبرة في تصنيع التصدير في MEIDI.

ما هو الجرس الكهرومغناطيسي؟

الجرس الكهرومغناطيسي هو جهاز صوتي إلكتروني يصدر نغمة مسموعة باستخدام ملف كهرومغناطيسي، ومغناطيس دائم، وغشاء مهتز. على عكس الجرس الكهروضغطي الذي يعتمد على التشوه الخزفي، يولد الجرس الكهرومغناطيسي الصوت من خلال الاهتزاز الميكانيكي الذي يحركه المجال المغناطيسي. يتم استخدام الجرس الكهرومغناطيسي على نطاق واسع عندما تكون هناك حاجة إلى نغمة إنذار بسيطة وفورية ومنخفضة التكلفة. توجد معظم أجهزة الإنذار الكهرومغناطيسي في علبة بلاستيكية صغيرة ويمكن تركيبها مباشرة على لوحة دوائر مطبوعة. لأن الجرس الكهرومغناطيسي لديه هيكل بسيط، فإنه يقدم أداء مستقر وعمر خدمة طويل حتى في البيئات الصعبة.

يتوفر الجرس الكهرومغناطيسي الحديث في عبوات من خلال الفتحات والتركيب على السطح (SMD)، بجهد مقدر من 1.5 فولت إلى 24 فولت. يقوم المصنعون مثل MEIDI بتطوير حلول الجرس الكهرومغناطيسي المخصصة لتلبية المتطلبات الصناعية والتجارية والمستهلكية المختلفة.

كيف يعمل الجرس الكهرومغناطيسي؟

يعتمد مبدأ عمل الجرس الكهرومغناطيسي على الحث الكهرومغناطيسي والاهتزاز الميكانيكي السريع. عند تطبيق جهد مقنن، يتدفق التيار عبر الملف ويولد مجالًا مغناطيسيًا. يجذب هذا المجال المغناطيسي عضو الإنتاج المتصل بالحجاب الحاجز. عندما يتم تبديل التيار بواسطة مذبذب داخلي أو إشارة محرك خارجي، يتحرك عضو الإنتاج ذهابًا وإيابًا، ويهتز الحجاب الحاجز لإنشاء موجات ضغط صوتية في الهواء.

يحدد تردد الاهتزاز درجة النغمة، بينما يحدد مستوى ضغط الصوت، الذي يتم قياسه بالديسيبل (dB)، مدى ارتفاع صوت الجرس الكهرومغناطيسي. في الجرس الكهرومغناطيسي النشط، يكون المذبذب مدمجًا، بحيث يصدر الجهاز صوتًا بمجرد استخدام الطاقة. في الجرس الكهرومغناطيسي السلبي، يجب توفير إشارة موجة مربعة خارجية لضبط التردد. هذا الاختلاف هو أهم شيء يجب فهمه قبل اختيار الجرس الكهرومغناطيسي لتصميم جديد.

المكونات الأساسية للجرس الكهرومغناطيسي

يحتوي الجرس الكهرومغناطيسي على عدة أجزاء تعمل معًا لإصدار الصوت. يخلق الملف الكهرومغناطيسي المجال المغناطيسي الذي يدفع الحركة. يوفر المغناطيس الدائم مرجعًا مغناطيسيًا ثابتًا لعضو الإنتاج. يقوم الحجاب الحاجز، وهو عادة عبارة عن قرص معدني رفيع، بتحويل القوة المغناطيسية إلى اهتزاز. يربط المحرك الدائرة المغناطيسية بالحجاب الحاجز. يحمي الغلاف الأجزاء الداخلية من الغبار والرطوبة والتأثيرات. تقوم المسامير الطرفية بتوصيل الجرس الكهرومغناطيسي بالدائرة الخارجية.

تؤثر جودة كل مكون بشكل مباشر على مستوى ضغط الصوت واستقرار التردد وعمر خدمة الجرس الكهرومغناطيسي. يركز المصنعون المحترفون على عمليات الإنتاج الدقيقة للحفاظ على اتساق الأداء عبر كل دفعة.

النشطة مقابل الطنانات الكهرومغناطيسية السلبية

يحتوي الجرس الكهرومغناطيسي النشط على دائرة قيادة مدمجة وينتج نغمة ثابتة بتردد محدد عند تشغيله. لا يحتوي الجرس الكهرومغناطيسي السلبي على مذبذب داخلي؛ يجب على المستخدم توفير إشارة متناوبة للتحكم في التردد والنغمة. يعد الجرس الكهرومغناطيسي النشط أسهل في الاستخدام وهو مثالي للإنذارات البسيطة وتذكيرات الحالة. يوفر الجرس الكهرومغناطيسي السلبي تحكمًا مرنًا في الصوت للألحان أو أنماط التنبيه المختلفة.

كلا النوعين يشتركان في نفس مبدأ العمل الكهرومغناطيسي الأساسي. عند الاختيار بين الجرس الكهرومغناطيسي النشط والسلبي، فكر في ما إذا كان الجهاز المضيف يمكنه إنشاء إشارة محرك الأقراص ومقدار تخصيص الصوت الذي يحتاجه التطبيق.

المواصفات الرئيسية التي يجب عليك فهمها

يتطلب اختيار الجرس الكهرومغناطيسي قراءة ورقة البيانات الخاصة به بعناية. يُظهر الجهد المقنن ونطاق جهد التشغيل مدخلات الطاقة الآمنة للجهاز. تردد الرنين، المعبر عنه بالهرتز (هرتز)، هو النغمة التي يصدرها الجرس الكهرومغناطيسي. يظهر مستوى ضغط الصوت (SPL)، المعبر عنه بالديسيبل (dB)، جهارة الصوت على مسافة ثابتة، عادة 10 سم. يشير التيار المقنن، المُقاس بالمللي أمبير (mA)، إلى مقدار الطاقة التي يسحبها الجهاز. إن المعاوقة، التي تقاس بالأوم، مهمة بشكل رئيسي للأنواع المنفعلة. إن الفهم الواضح لهذه المواصفات يمنع عدم التطابق ويضمن أداء الجرس الكهرومغناطيسي كما هو متوقع في المنتج النهائي.

معلمات منتج الجرس الكهرومغناطيسي

يسرد الجدول أدناه نماذج الجرس الكهرومغناطيسي التمثيلية من MEIDI وقاعدة التصنيع الخاصة بها، مع معلمات حقيقية مستمدة من كتالوج المنتجات الموحد. تساعد هذه القيم المشترين على مقارنة الجرس الكهرومغناطيسي مع احتياجات تطبيق معين.

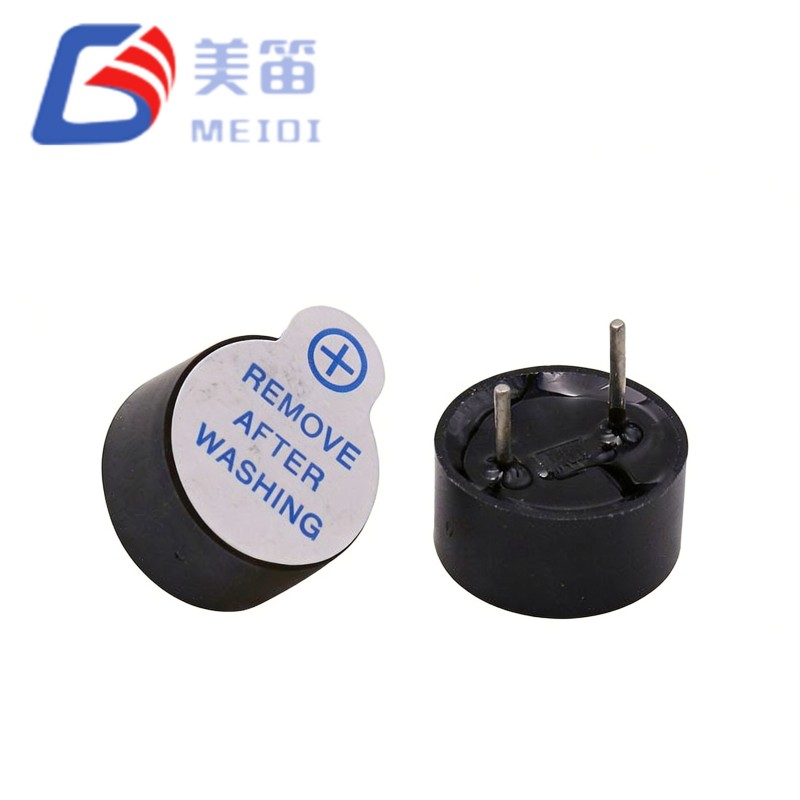

للحصول على كتالوج الطنان الكهرومغناطيسي الكامل، بما في ذلك إصدارات SMD وإصدارات درجات الحرارة العالية، قم بزيارةفئة المنتج الجرس الكهرومغناطيسيأو9650 الجرس الكهرومغناطيسي النشطصفحة.

لماذا تختار الطنانات الكهرومغناطيسية لأنظمة التنبيه؟

يختار صانعو المعدات الجرس الكهرومغناطيسي لأنظمة التنبيه لأنه يوفر فوائد عملية لا يمكن لمكبرات الصوت ووحدات الصوت المعقدة أن تضاهيها بنفس التكلفة.

الجرس الكهرومغناطيسي مقابل الجرس الكهروإجهادي

يعد كل من الجرس الكهرومغناطيسي والجرس الكهروضغطي من أجهزة التنبيه الشائعة، لكنهما يختلفان في البنية وحالات الاستخدام الأفضل. يستخدم الجرس الكهرومغناطيسي ملفًا ومغناطيسًا دائمًا وحجابًا حاجزًا. يستخدم الجرس الكهرضغطي عنصرًا سيراميكيًا ينحني تحت الجهد. عادة ما يعطي الجرس الكهرومغناطيسي نغمة أقوى منخفضة التردد، في حين يفوز الجرس الكهروضغطي عند سحب الطاقة المنخفض للغاية. يعتمد الاختيار بينهما على ميزانية الجهد، وارتفاع الصوت، ومساحة اللوحة.

لإجراء مقارنة أعمق، اقرأ دليلنا حولالجرس الكهروإجهاديوكيف يكمل الجرس الكهرومغناطيسي في تصاميم مختلطة.

التطبيقات الشائعة للطنانات الكهرومغناطيسية

يظهر الجرس الكهرومغناطيسي في العديد من الصناعات بسبب موثوقيته وقدرته على الإخطار الفوري.

• التحكم الصناعي:إنذارات الماكينة، وإشارات التحذير، ومطالبات التشغيل.
• الأنظمة الأمنية:تنبيهات للوصول غير المصرح به وحالات الطوارئ.
• الأجهزة المنزلية:الميكروويف والغسالات والأجهزة الذكية.
• إلكترونيات السيارات:أنظمة التحذير ومؤشرات لوحة القيادة.
• المعدات الطبية:إشعارات صوتية لأجهزة المراقبة.
• إنترنت الأشياء والأجهزة القابلة للارتداء:أجزاء الجرس الكهرومغناطيسي SMD المدمجة للأدوات الصغيرة.

كيفية اختيار الجرس الكهرومغناطيسي المناسب

إن اختيار الجرس الكهرومغناطيسي الصحيح يعني الموازنة بين الاحتياجات الكهربائية والميكانيكية والبيئية. تأكد من الجهد المقنن ونطاق جهد التشغيل أولاً. ثم قم بمطابقة مستوى ضغط الصوت بالديسيبل مع مستوى الضوضاء في البيئة. اختر ترددًا يمكن للمستخدمين سماعه بوضوح. اختر بين الفتحة والتركيب SMD بناءً على تخطيط اللوحة. تحقق من نطاق درجة حرارة التشغيل وأي مستوى حماية مطلوب. وأخيرًا، تحقق من الشهادات مثل RoHS وREACH وCE.

يتيح العمل مع مورد ذي خبرة مثل MEIDI للعملاء الحصول على توصيات احترافية وجرس كهرومغناطيسي مخصص مصمم وفقًا لمتطلبات المشروع الحقيقية.

تركيب الجرس الكهرومغناطيسي ونصائح الأسلاك

التثبيت الصحيح يحافظ على أداء الجرس الكهرومغناطيسي جيدًا لسنوات. بالنسبة إلى الجرس الكهرومغناطيسي النشط، راقب القطبية وقم بتوصيل الجهد المقنن بالدبابيس المميزة. بالنسبة للجرس الكهرومغناطيسي السلبي، قم بتغذية إشارة موجة مربعة نظيفة ضمن التردد المحدد. حافظ على مخرج الصوت دون عائق بواسطة العلبة. بالنسبة لأنواع SMD، اتبع ملف إعادة التدفق وتجنب ارتفاع درجة حرارة الملف. يمنع التصميم الدقيق معظم الأعطال الميدانية للجرس الكهرومغناطيسي.

المشاكل والحلول الشائعة للطنان الكهرومغناطيسي

اختبار ومراقبة جودة الطنانات الكهرومغناطيسية

يجب أن يجتاز الجرس الكهرومغناطيسي الموثوق به اختبارات منضبطة. تقوم MEIDI بفحص مستوى ضغط الصوت وتردد الرنين والتيار المقنن والمظهر وعمر الخدمة على خطوط الإنتاج. مع 15 عامًا من الخبرة في التصدير، تتحكم قاعدة التصنيع في لف الملف، ووضع المغناطيس، وتوازن الغشاء بحيث يتوافق كل صفارة كهرومغناطيسية مع المواصفات المعلنة. يتلقى المشترون أداء إنذار ثابتًا عبر الطلبات الكبيرة.

الاتجاهات: التصغير والطنانة الكهرومغناطيسية SMD

يتجه سوق الجرس الكهرومغناطيسي نحو أجزاء أصغر يتم تركيبها على السطح لمنتجات إنترنت الأشياء والمنتجات الطبية والقابلة للارتداء. تقوم عائلات الجرس الكهرومغناطيسي SMD مثل سلسلة MLT بتعبئة ملف ومغناطيس وحجاب حاجز في عبوات أقل من 10 مم مع الحفاظ على مستوى ضغط صوتي قوي. يتيح هذا الاتجاه للمصممين إضافة تنبيه مسموع إلى الأجهزة التي كانت المساحة فيها ضيقة جدًا بحيث لا يمكن إطلاق الجرس الكهرومغناطيسي عبر الفتحة.

الأسئلة المتداولة

س1: ما هو الغرض الرئيسي من الجرس الكهرومغناطيسي؟
ج: يوفر الجرس الكهرومغناطيسي تنبيهات مسموعة وتحذيرات وتذكيرات وإشارات حالة في المعدات الإلكترونية.

س2: ما الفرق بين الطنانة الكهرومغناطيسية النشطة والسلبية؟
ج: يحتوي الجرس الكهرومغناطيسي النشط على مذبذب مدمج ويصدر أصواتًا بتردد ثابت عند تشغيله. يحتاج الجرس الكهرومغناطيسي السلبي إلى إشارة محرك خارجي لضبط نغمة الصوت.

س3: ما المدة التي يمكن أن يعمل فيها الجرس الكهرومغناطيسي؟
ج: تعتمد مدة الخدمة على جودة التصميم وظروف التشغيل واستقرار الجهد وتكرار الاستخدام. تعمل النماذج عالية الجودة بشكل موثوق لسنوات.

Q4: هل يمكن تخصيص الطنانات الكهرومغناطيسية؟
ج: نعم. يمكن لـ MEIDI تخصيص الجهد الكهربي ومستوى الصوت والأبعاد والمحطات الطرفية والتركيب وفقًا لمتطلبات العملاء.

س 5: هل الطنانات الكهرومغناطيسية معتمدة؟
ج: تلبي المنتجات القياسية متطلبات RoHS وREACH وCE للتصدير العالمي.

س 6: هل الجرس الكهرومغناطيسي SMD بصوت عالٍ مثل الجرس عبر الفتحة؟
ج: تصل أجزاء الجرس الكهرومغناطيسي SMD الحديثة إلى مستويات ضغط صوت قابلة للمقارنة بالديسيبل مع توفير مساحة اللوحة.

خاتمة

يلعب الجرس الكهرومغناطيسي دورًا مهمًا في الأنظمة الإلكترونية الحديثة من خلال تقديم إشعارات صوتية سريعة وموثوقة وفعالة. إن هيكلها البسيط وقدرتها القوية على التكيف ونطاق التطبيقات الواسع يجعلها خيارًا مثاليًا للمعدات الصناعية والإلكترونيات الاستهلاكية وأنظمة السيارات وأجهزة السلامة. يتطلب اختيار الجرس الكهرومغناطيسي المناسب الاهتمام بالجهد وإخراج الصوت والحجم والبيئة.

تواصل MEIDI تقديم منتجات الجرس الكهرومغناطيسي التي يمكن الاعتماد عليها والحلول المخصصة التي تساعد العملاء على تحسين أداء المنتج وموثوقيته. إذا كنت بحاجة إلى دعم احترافي للجرس الكهرومغناطيسي، أو ورقة معلمات كاملة، أو عينة مخصصة، من فضلكاتصل بنااليوم لمزيد من المعلومات.
