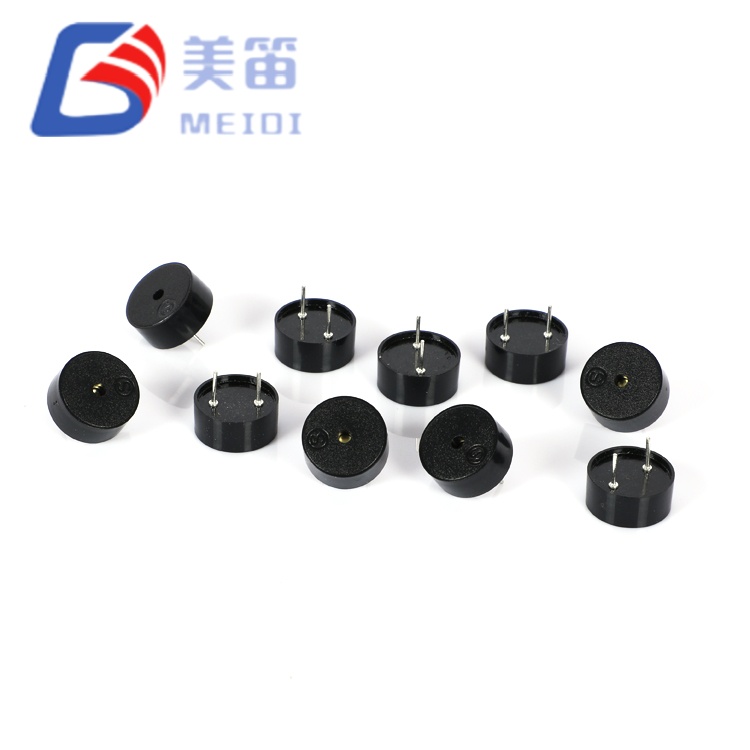

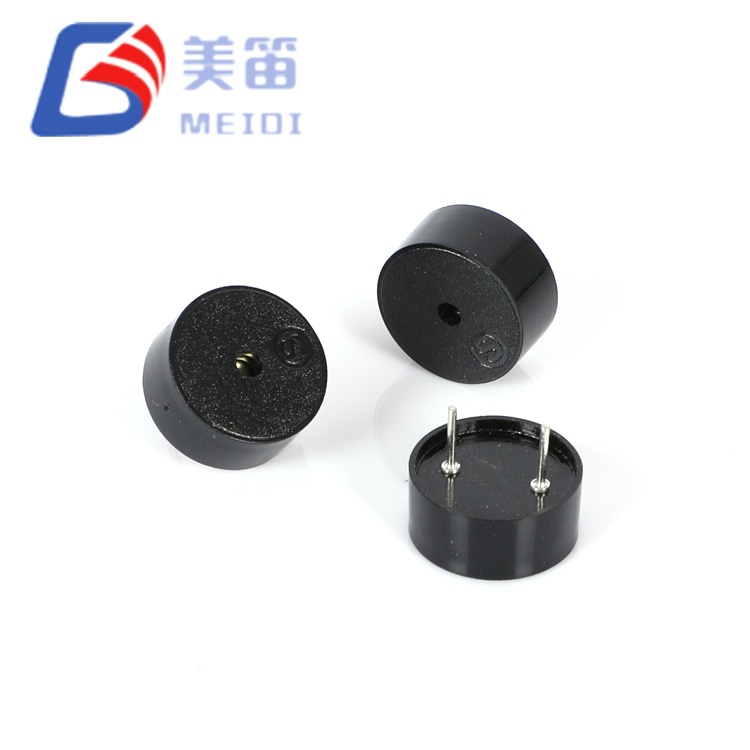

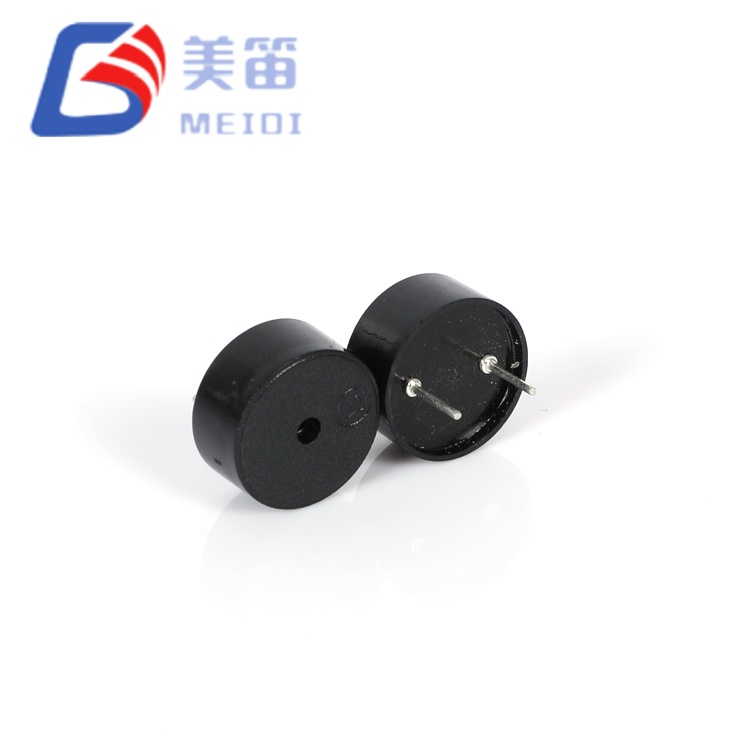

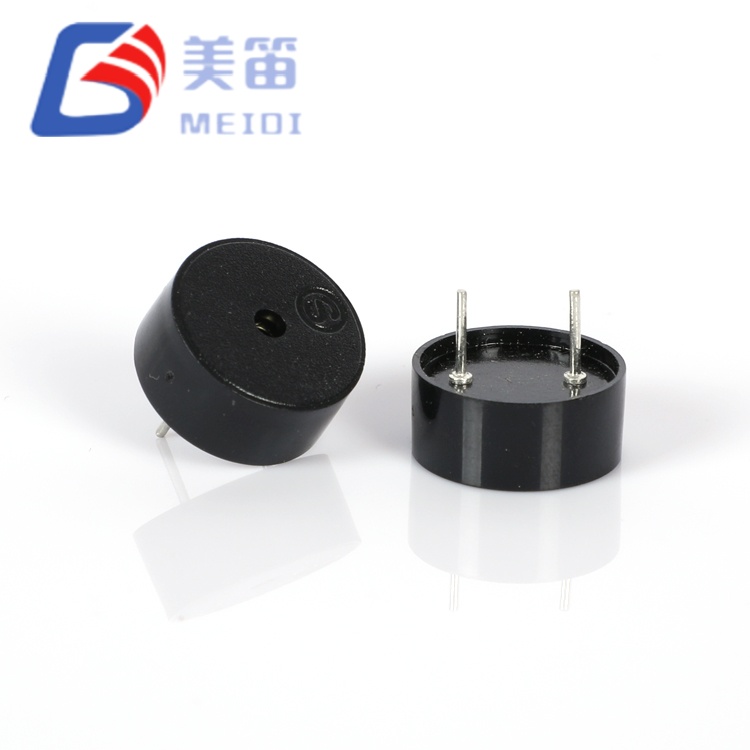

تشتمل سلسلة HNR-1255 على أجهزة إنذار سلبية كهرضغطية عبر الفتحات مصممة للأنظمة التي يختلف فيها جهد الإمداد بشكل كبير عبر متغيرات المنتج أو ظروف التشغيل. بفضل نطاق محرك واسع للغاية من 1 إلى 30 فولت، يستوعب مكون واحد كل شيء بدءًا من بطاريات Li‑ion أحادية الخلية (3.0 إلى 4.2 فولت) إلى القضبان المنطقية 5 فولت، ودوائر ملحقات السيارات 12 فولت، وحافلات التحكم الصناعية 24 فولت - مما يؤدي إلى التخلص من دوائر تنظيم الجهد وتبسيط إدارة قائمة مكونات الصنف (BOM) العالمية.
تتميز هذه الطنانات، التي تم تصنيعها بواسطة MEIDI في مقاطعة جيانغسو، بغشاء سيراميك كهروضغطي مقاس 12.5 مم - أكبر بكثير من المتغيرات الاقتصادية مقاس 9 مم - مما يوفر ≥80 ديسيبل SPL عند 4000 هرتز مع سحب تيار ≥10 مللي أمبير فقط. يقع تردد الرنين 4000 هرتز عند الحافة العلوية لذروة الحساسية السمعية البشرية (2-4 كيلو هرتز)، مما يوفر تنبيهات واضحة وملموسة بأقل قدر من استهلاك الطاقة. يشترك متغيران ميكانيكيان في الأداء الكهربائي المتطابق: PA5.0 لتركيب PCB المتدفق وPA6.5 لتطبيقات المواجهة المرتفعة أو التطبيقات من خلال اللوحة.
الطنان السلبي الكهرضغطي مقاس 12*5.5 مم عبارة عن منصة طنان سلبي كهرضغطية مقاس 12.5 مم من خلال فتحة مصممة للأنظمة التي تتطلب ردود فعل صوتية عبر جهد إمداد غير متوقع أو متغير. على عكس الطنانات الانضغاطية التقليدية المقيدة بنوافذ الجهد الضيق، تقبل هذه السلسلة إشارات القيادة من 1 فولت إلى 30 فولت من الذروة إلى الذروة - مما يتيح النشر المباشر عبر حزم بطاريات Li-ion، والقضبان المنطقية 5 فولت، ودوائر ملحقات السيارات 12 فولت، وحافلات التحكم الصناعية 24 فولت بدون محولات الجهد أو المقاومات المقيدة للسلسلة.
عند تردد رنين 4000 هرتز، تستهدف سلسلة HNR-1255 المنطقة الأكثر حساسية للسمع البشري (2-4 كيلو هرتز)، مما يضمن إمكانية الإدراك عند عتبات SPL أقل من البدائل دون 2 كيلو هرتز أو فوق 6 كيلو هرتز. يولد الغشاء الخزفي بقطر 12.5 ملم - أكبر بكثير من المتغيرات الاقتصادية 9 ملم - ≥80 ديسيبل عند 10 سم مع استهلاك تيار أقل من أو يساوي 10 مللي أمبير فقط، مما يؤدي إلى كفاءة صوتية استثنائية للعدادات التي تعمل بالبطارية، والأجهزة الطبية المحمولة، وعقد الاستشعار اللاسلكية.
هناك نوعان ميكانيكيان يشتركان في أداء كهربائي متطابق: HNR-1255 PA5.0 مع طول سلك قياسي لتركيب ثنائي الفينيل متعدد الكلور المتدفق، وHNR-1255 PA6.5 مع خيوط ممتدة لتطبيقات المواجهة المرتفعة، أو إدخال اللوحة الأمامية، أو إزالة الطلاء المطابق. يستخدم كلا الخيارين غلاف PBT الأسود (UL94 V-0) ويدعم اللحام الموجي عند 260 درجة مئوية وإعادة العمل اليدوي عند 350 درجة مئوية.
| المعلمة | HNR-1255 PA5.0 | HNR-1255 PA6.5 |
| طول الرصاص / المواجهة | 5.0 ملم قياسي | 6.5 ملم ممتد |
| تركيب نموذجي | سطح ثنائي الفينيل متعدد الكلور | مرتفعة / من خلال اللوحة |
| تردد الرنين | 4000 ± 500 هرتز | 4000 ± 500 هرتز |
| جهد التشغيل | 1 - 30 فولت تيار مستمر | 1 - 30 فولت تيار مستمر |
| إخراج الصوت عند 10 سم | ≥ 80 ديسيبل | ≥ 80 ديسيبل |
| الاستهلاك الحالي | ≥ 10 مللي أمبير | ≥ 10 مللي أمبير |
| السعة | 12 ± 40% نانو فاراد | 12 ± 40% نانو فاراد |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | -20 درجة مئوية ~ +70 درجة مئوية |
| الأبعاد (ضياء × ح) | 12.5 × 5.5 ملم | 12.5 × 5.5 ملم |
| وزن | 0.60 ± 0.2 جرام | 0.60 ± 0.2 جرام |
| مواد الإسكان | بي بي تي أسود | بي بي تي أسود |
التوافق مع محرك الأقراص واسع النطاق 1–30 فولت — يزيل دوائر تنظيم الجهد عبر خلية ليثيوم أيون أحادية الخلية (3.0–4.2 فولت)، ومنطق 5 فولت، والسيارات 12 فولت، والحافلات الصناعية 24 فولت
رنين سمعي رائع بتردد 4000 هرتز - تم وضعه لتحقيق أقصى قدر من الإدراك البشري مع الحد الأدنى من استهلاك الطاقة؛ تم وضعه لتحقيق أقصى قدر من الإدراك البشري مع الحد الأدنى من استهلاك الطاقة"
سحب تيار أقل من 10 مللي أمبير - عند 5Vp-p، موجة مربعة 4000 هرتز؛ يتيح محرك MCU GPIO المباشر وعمر البطارية الممتد في القياس اللاسلكي
قطر السيراميك الموسع 12.5 ملم — مساحة غشاء أكبر بنسبة 54% مقارنة بالإصدارات ذات 9 ملم؛ تعمل المساحة الأكبر نظريًا على تحسين الكفاءة الصوتية
منصة مزدوجة بطول الرصاص — PA5.0 وPA6.5 تتشاركان في BOM كهربائي واحد؛ يحدث الاختيار الميكانيكي عند التجميع دون إعادة تصميم الدائرة
غلاف PBT يتحمل الإصلاح - يتحمل اللحام الموجي عند درجة حرارة 260 درجة مئوية وإعادة العمل اليدوي عند درجة حرارة 350 درجة مئوية؛ إمكانية تتبع الدفعة لمدة 10 سنوات من خلال وضع علامة رمز الدفعة
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس السلبي الكهروإجهادي | — |
| الجهد المقنن | 5 فولت تيار مستمر | مرجع من الذروة إلى الذروة |
| جهد التشغيل | 1 - 30 فولت تيار مستمر | نطاق إشارة القيادة |
| تردد الرنين | 4000 ± 500 هرتز | عند 5Vp-p، 25 درجة مئوية |
| التسامح مع التردد | ±12.5% | اتساق الدفعة |
| إخراج الصوت | ≥ 80 ديسيبل | عند 5Vp-p، 10 سم، 4000 هرتز |
| الاستهلاك الحالي | ≥ 10 مللي أمبير | عند 5Vp-p، 4000 هرتز |
| السعة | 12 ± 40% نانو فاراد | عند 1 كيلو هرتز، 25 درجة مئوية |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |

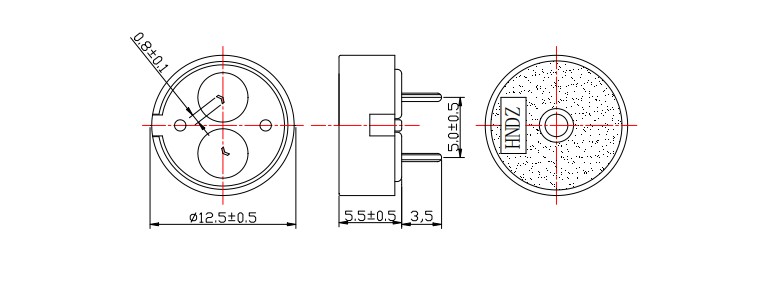

| الأبعاد (ضياء × ح) | 12.5 × 5.5 ملم | الجسم باستثناء الدبابيس |
| وزن | 0.60 ± 0.2 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | UL94 V-0 |
| قطر الدبوس | 0.5 ملم نموذجي | النحاس المطلي بالقصدير |
| نوع التركيب | من خلال ثقب | خيارات الرصاص PA5.0 / PA6.5 |
•ضغط الصوت: 83 – 86 ديسيبل (يعني 84.3 ديسيبل)
•التيار: 0.63 – 0.78 مللي أمبير (يعني 0.70 مللي أمبير)
•السعة: 11.7 – 14.2 نانو فهرنهايت
•القطر: 11.97 – 12.05 ملم
• الارتفاع: 5.51 – 5.55 ملم
عدادات المرافق الذكية - تنبيهات العبث، وتحذيرات فشل الاتصال، وأصوات رنين البطارية المنخفضة في عدادات الغاز والمياه والكهرباء التي تعمل من خلايا الليثيوم الأولية بقدرة 3.6 فولت
التشخيص الطبي المحمول - نغمات إكمال الاختبار، وأصوات حالة المعايرة، وتنبيهات الأخطاء في أجهزة مراقبة الجلوكوز المحمولة وأجهزة قياس التأكسج النبضي
شبكات الاستشعار الصناعية - إنذارات الأعطال وإخطارات الحد الأدنى على عقد إنترنت الأشياء التي تعمل بالطاقة 12 فولت/24 فولت ووحدات القياس عن بعد
إلكترونيات ما بعد البيع للسيارات - تكامل ناقل الملحقات 12 فولت لأجهزة استشعار ركن السيارة، وأجهزة مراقبة ضغط الإطارات، والمطالبات الصوتية لكاميرا لوحة القيادة
أنظمة إدارة البطارية - تحذيرات مسموعة من الشحن الزائد، والانفلات الحراري، وعدم توازن الخلايا في دوائر حماية حزمة الليثيوم أيون
التحكم في الوصول الآمن - تنبيهات فتح الباب بالقوة، وشارة غير صالحة، وتنبيهات انخفاض البطارية في تكوينات الطاقة المستقلة بقدرة 12 فولت أو الطاقة المستخرجة من PoE
| متطلبات التصميم | ميزة سلسلة HNR-1255 |
| جهد النظام النهائي غير مؤكد | يمتد نطاق 1–30 فولت من خلية واحدة إلى ناقل 24 فولت؛ النموذج الأولي بجهد 5 فولت، يتم نشره بجهد 12 فولت دون تغيير المكونات |
| تطبيق بالغ الأهمية لعمر البطارية | ≥10 مللي أمبير عند 5Vp-p؛ يعمل على إطالة عمر البطارية بشكل كبير في تطبيقات النغمات المستمرة |
| تصميم تنبيه العامل البشري | يقع 4000 هرتز في ذروة سمعية تبلغ 2-4 كيلو هرتز؛ تم وضعه لأقصى قدر من الإدراك البشري |
| تكوينات التجميع المزدوج | PA5.0 لثنائي الفينيل متعدد الكلور منخفض المستوى؛ PA6.5 لاحتياجات تركيب اللوحة أو إزالة الطلاء - نفس قائمة مكونات الصنف الكهربائية |
| إصلاح الأسواق وتحديثها | يتحمل Black PBT اللحام اليدوي بدرجة حرارة 350 درجة مئوية؛ متوافق مع دبوس القدم القديم مقاس 12 مم من خلال الفتحة |
يقدم العنصر الكهرضغطي من سلسلة HNR-1255 حملًا سعويًا (اسميًا 12 nF) بدلاً من المقاومة. يعتمد اختيار دائرة القيادة على مستوى الجهد وتعقيد النغمة:
| نوع السائق | نطاق الجهد | إعدادات | البديل الموصى به |
| متحكم GPIO | 3.3 فولت/5 فولت | دفع وسحب موجة مربعة | PA5.0; التحقق من قدرة مصدر ≥10 مللي أمبير |
| ترانزستور مفتوح المجمع | 5 فولت/12 فولت | NPN مع مقاومة السحب | إما البديل. 1 كيلو أوم المقاوم الأساسي نموذجي |
| محرك بيزو مخصص IC | 5 فولت-30 فولت | مضخة شحن مدمجة | PA6.5 لإزالة المواجهة ذات الجهد العالي |
| المخزن المؤقت للبوابة المنطقية | 5 فولت | 74HC سلسلة الطوطم القطب | PA5.0; محرك التردد المباشر الدقيق |
| مضخم الصوت | 5 فولت-30 فولت | موجة جيبية أو مربعة | إما البديل. تحقق من مقاومة الإخراج << 1 كيلو أوم |

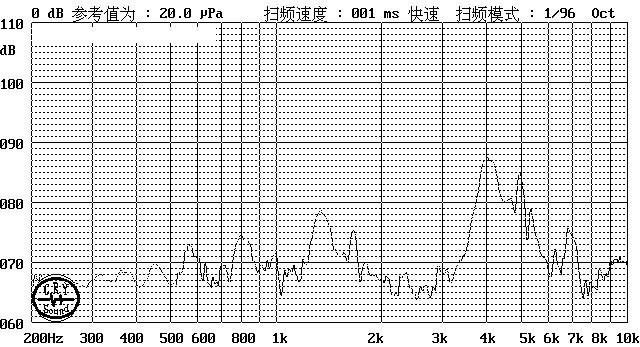

إشارة المحرك الموصى بها: موجة مربعة، 4000 هرتز، دورة تشغيل 50%، 5Vp-p للتحقق من صحة المواصفات. SPL يقلل من الرنين. ينخفض الخرج بشكل ملحوظ عند الترددات البعيدة عن 4000 هرتز.
تقوم MEIDI بتصنيع الجرس السلبي الكهرضغطي مقاس 12*5.5 مم على خطوط تجميع كهرضغطية مخصصة مع التحكم الإحصائي في العملية. تخضع كل دفعة إنتاج إلى:
•التحقق من التردد — اختبار تردد الرنين بنسبة 100% عند 4000 هرتز ±500 هرتز

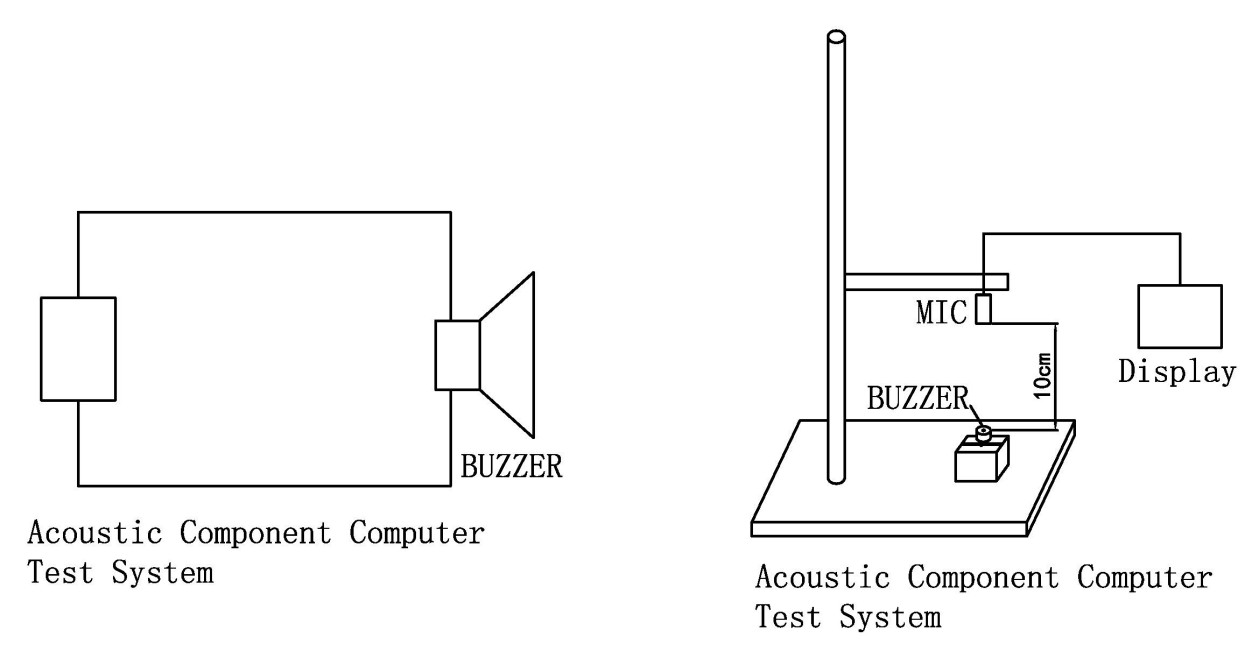

• أخذ عينات دفعة SPL — التحقق الإحصائي من ضغط الصوت عند 5Vp-p، 10 سم
•فحص السعة — فحص تحمل 12 nF لمطابقة دائرة القيادة
•التقادم الحراري — تشغيل لمدة 48 ساعة عند درجة حرارة +70 درجة مئوية كحد أقصى
•التعرض للرطوبة — التعرض للرطوبة لمدة 48 ساعة وفقًا للمواصفات (50±5 درجة مئوية، 90-95% رطوبة نسبية)
• التحقق من قابلية اللحام — توازن البلل عند 260 درجة مئوية
يتيح وضع علامة رمز الدفعة على الغلاف إمكانية التتبع حتى تاريخ الإنتاج، وبيانات الاختبار، ودفعة المواد الخام. فترة الاحتفاظ: 10 سنوات.
1. هل يمكنني قيادة سلسلة HNR-1255 مباشرة من دبوس GPIO لوحدة التحكم الدقيقة 3.3 فولت؟
نعم، ضمن الحدود الحالية. عند 3.3Vp-p، يسحب الحمل السعوي 12 nF ما يقدر بـ 6-7 مللي أمبير عند تردد 4000 هرتز - تحقق من القياس الفعلي. سيكون SPL أقل من مواصفات 5Vp-p؛ التحقق من الإخراج مع العينات. للحصول على الحد الأقصى من الإخراج، استخدم المخزن المؤقت المنطقي 5V أو مرحلة تشغيل الترانزستور. يضمن نطاق التشغيل 1-30 فولت عدم تعرض الجرس للتلف بواسطة محرك 3.3 فولت؛ إنه يعمل ببساطة أقل من الإخراج الصوتي المقدر.
2. ما هو الفرق العملي بين PA5.0 وPA6.5 في تخطيط PCB الخاص بي؟
الأداء الكهربائي والصوتي متطابق. الفرق ميكانيكي: PA5.0 له طول سلك قياسي للتركيب المتساطح على سطح PCB)، بينما يوفر PA6.5 خيوطًا ممتدة للتطبيقات التي تتطلب مواجهة أكبر - مثل إدخال اللوحة الأمامية من خلال الإطار، أو خلوص الطلاء المطابق، أو فجوات تدفق الهواء الحراري. يشترك كلا الخيارين في نفس نمط فتحة PCB ومنطقة الحماية؛ لا يتطلب الاستبدال أي تغيير في الدائرة أو التخطيط.
3. كيف يمكن مقارنة التردد 4000 هرتز ببدائل 2700 هرتز في بيئات العالم الحقيقي؟
يقع 4000 هرتز عند الحافة العلوية لذروة الحساسية السمعية البشرية البالغة 2-4 كيلو هرتز، مما يجعلها أكثر إدراكًا من 2700 هرتز في الضوضاء المحيطة الهادئة إلى المعتدلة (المكاتب والمنازل والمرافق الطبية). ومع ذلك، فإن 2700 هرتز يخترق الضوضاء الصناعية عالية التردد (المحركات، الضواغط فوق 3 كيلو هرتز) بشكل أكثر فعالية. بالنسبة للبيئات الاستهلاكية والطبية والمكتبية الداخلية، يوفر التردد 4000 هرتز طابعًا نغميًا أكثر وضوحًا و"إلحاحًا". بالنسبة لأرضيات المصنع ومقصورات المحرك، قد يكون من الأفضل 2700 هرتز. تم تحسين سلسلة HNR-1255 للسيناريو السابق.
4. لماذا يبلغ تفاوت السعة ±40%، وكيف يؤثر ذلك على تصميم برنامج التشغيل الخاص بي؟
تختلف سعة السيراميك الكهرضغطية باختلاف دفعة المادة، ومنطقة القطب الكهربائي، وسمك العزل الكهربائي. يعد الاسمي 12 nF مع تسامح ± 40٪ (7.2–16.8 nF) نموذجيًا لهذه الفئة من الجرس. من الناحية العملية، تم قياس دفعة العينة من 11.7 إلى 14.2 نانومتر. لتصميم برنامج التشغيل، قم بتغيير حجم مرحلة الإخراج لنطاق تحمل السعة المحدد. لتصميم برنامج التشغيل، قم بقياس مرحلة الإخراج لأسوأ حالة حمل تبلغ 16.8 nF عند تردد التحويل الخاص بك. عند 4000 هرتز، يتطلب 16.8 nF تيار شحن يصل إلى 13 مللي أمبير تقريبًا، ولا يزال ضمن قدرات ترانزستور الإشارة الصغيرة. يمكن لمقاومة من سلسلة 100 أوم أن تحد من تدفق التيار إذا كان محرك GPIO هامشيًا.
5. هل يمكنني تشغيل هذا الجرس بشكل مستمر على جهد 30 فولت، وما هو العمر المتوقع؟
الحد الأقصى 30 فولت هو تصنيف البقاء، وليس توصية التشغيل المستمر. عند 30Vp-p، يتعرض العنصر الكهرضغطي لأقصى قدر من الضغط الميكانيكي والتسخين العازل. بالنسبة لتطبيقات النغمات المستمرة، توصي MEIDI بالحد من جهد المحرك أو تنفيذ التحكم في دورة العمل للحفاظ على التصاق القطب الكهربائي وسلامة السيراميك. اتصل بـ MEIDI للحصول على بيانات مدى الحياة في ظل ظروف تشغيل محددة. بالنسبة لتطبيقات الإنذار المستمر، يعمل تخفيض الجهد الكهربي أو دورة العمل على إطالة العمر بشكل متناسب.
بالنسبة لأوراق البيانات الفنية، أو ملاحظات تطبيق دائرة القيادة، أو بيانات التوصيف الصوتي بتردد 4000 هرتز، أو مناقشة تكوين OEM، قم بإرسال متطلباتك. تستجيب هندسة تطبيقات MEIDI عادةً خلال يوم عمل واحد من خلال الوثائق الفنية وتسعير الكميات.
