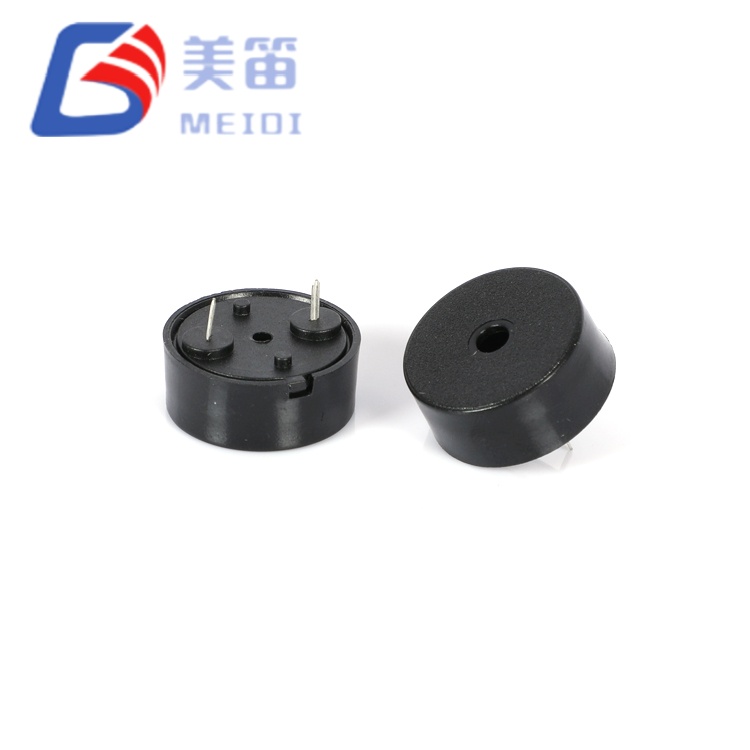

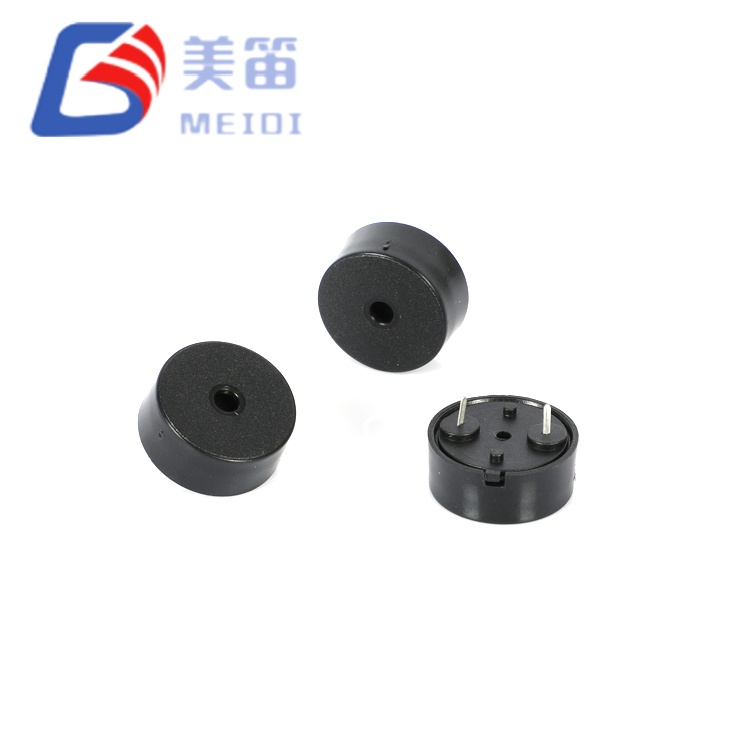

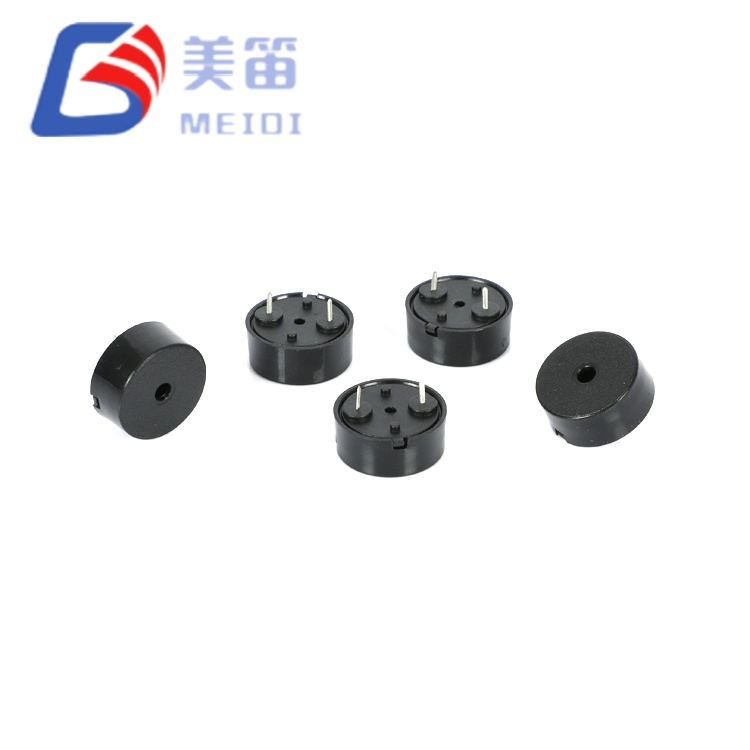

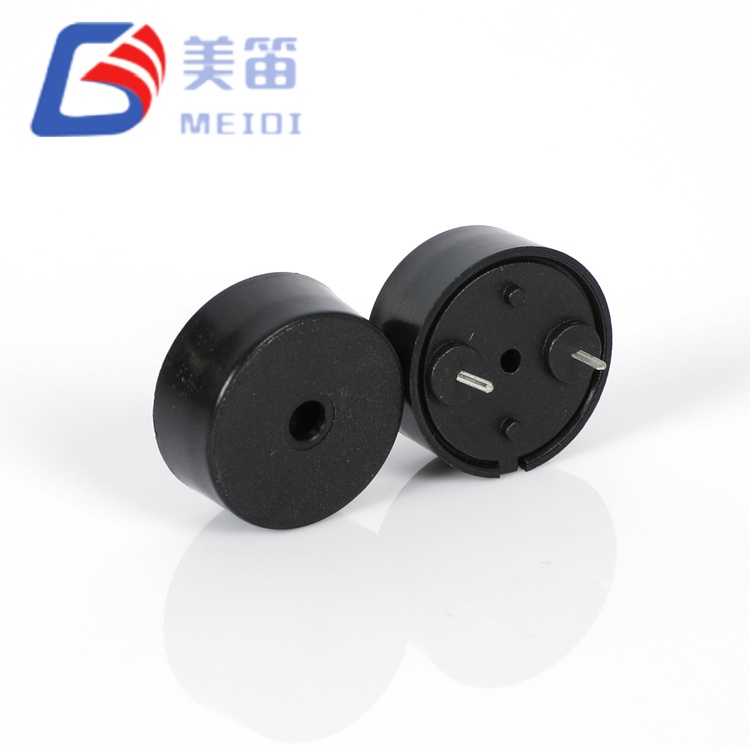

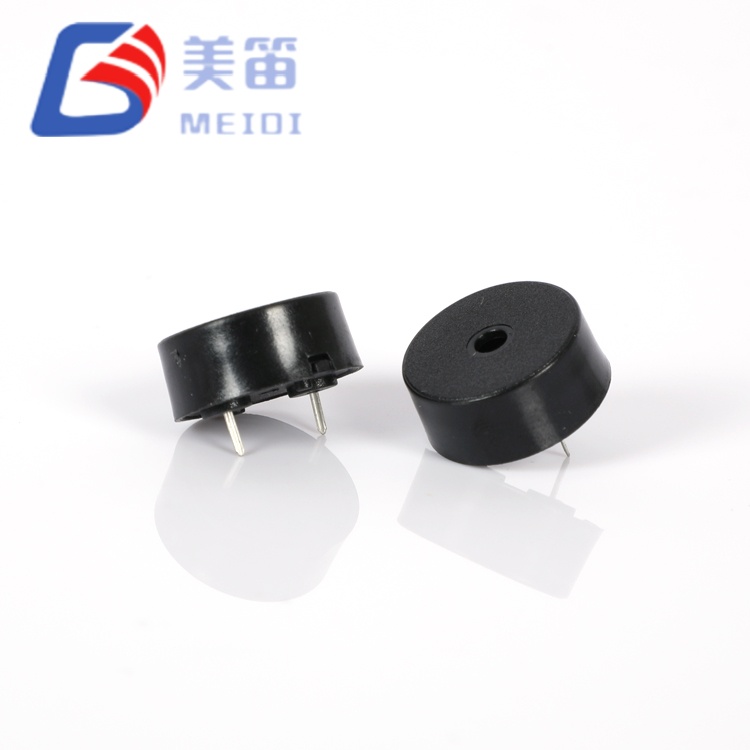

يوفر الطنان السلبي الكهرضغطي مقاس 17*8 مم متغيرين للتردد — 3000 هرتز و2000 هرتز — في حزمة متطابقة بقطر Φ17×8 مم من خلال الفتحة. كلاهما عبارة عن أجهزة صوت كهرضغطية سلبية التي تعتمد على شكل موجة محرك تيار متردد خارجي لإنتاج نغمة مسموعة. لأن تتم مشاركة البصمة وتباعد الدبوس وأبعاد الغلاف بين النموذجين، يمكن لتخطيط ثنائي الفينيل متعدد الكلور واحد استيعاب أي من الترددات دون تغييرات ميكانيكية. يوفر HNR-1708 ≥85dB عند 3000 هرتز، بينما يوفر HNR-1708 PA10 ≥75dB عند تردد 2000 هرتز، وكلاهما تم قياسهما عند 10 سم مع موجة مربعة بقوة 12Vp‑p. الاستهلاك الحالي لأي من المتغيرين يبقى عند أو أقل من 5 مللي أمبير. غلاف PBT الأسود و1–30Vp‑p نطاق التشغيل يجعل هذه السلسلة مناسبة لمجموعة واسعة من المعدات الداخلية حيث يقوم المتحكم الدقيق المضيف أو المذبذب المخصص بتزويد إشارة القيادة.
خياران للتردد — 3000 هرتز (HNR‑1708) أو 2000 هرتز (HNR‑1708 PA10) — من نفس المساحة
التصميم السلبي — يتطلب موجة مربعة خارجية أو محرك PWM بتردد الرنين
تصنيف 12 Vp‑p، نطاق التشغيل 1–30 Vp‑p؛ ≥5 مللي أمبير السحب الحالي
Φ17.0 × 8.0 مم حزمة PBT سوداء من خلال الفتحة، متوافقة مع الموجات واللحام اليدوي
درجة حرارة التشغيل: -20 درجة مئوية إلى +70 درجة مئوية متواصلة
| المعلمة | HNR-1708 | HNR-1708 PA10 | شروط الاختبار / الملاحظات |
| نوع المنتج | الجرس السلبي الكهروإجهادي | الجرس السلبي الكهروإجهادي | — |
| الجهد المقنن | 12 ف-ص | 12 ف-ص | الذروة إلى الذروة |
| جهد التشغيل | 1-30 في بي-بي | 1-30 في بي-بي | نطاق إشارة القيادة |
| تردد الرنين | 3000 ± 500 هرتز | 2000 ± 500 هرتز | في الجهد المقنن |

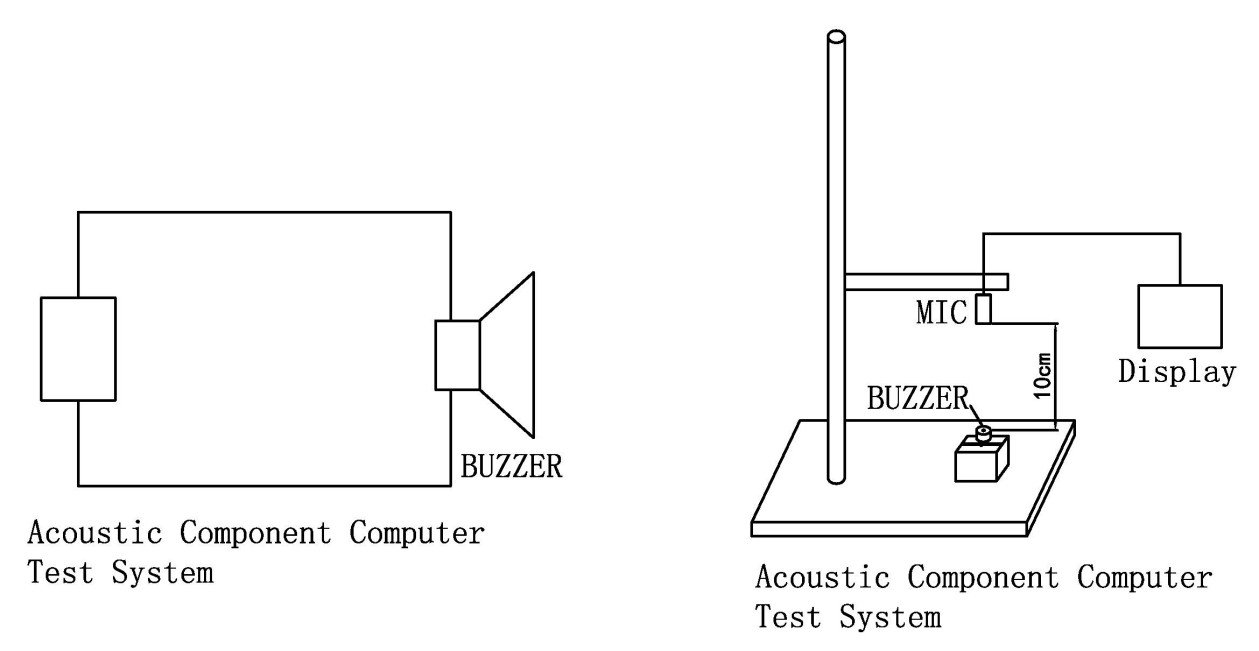

| إخراج الصوت عند 10 سم | ≥85 ديسيبل | ≥75 ديسيبل | موجة مربعة، 12 Vp‑p، التردد المناسب |
| الاستهلاك الحالي | ≥5 مللي أمبير | ≥5 مللي أمبير | في الجهد المقنن والتردد |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |

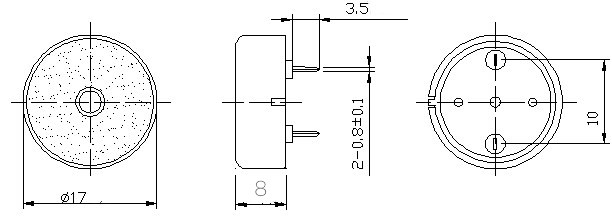

| الأبعاد (ضياء × ح) | Φ17.0 ± 0.5 × 8.0 ± 0.5 ملم | Φ17.0 ± 0.5 × 8.0 ± 0.5 ملم | الجسم فقط؛ تسامح الرسم ± 0.5 مم |
| وزن | 1 ز | 1.4 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | بي بي تي أسود | — |
| السعة | 12 ± 40% نانو فاراد (المرجع فقط) | 25 ± 40% نانو فاراد (المرجع فقط) | لكل رأس تقرير اختبار؛ لم يتم التحقق منها لكل عينة |
| نوع التركيب | من خلال هول | من خلال هول | موجة / لحام يدوي |
يعتمد الاختيار بين HNR-1708 وHNR-1708 PA10 بشكل أساسي على المطلوب تردد التنبيه ومتطلبات ضغط الصوت. HNR-1708، مع ارتفاعه نغمة 3000 هرتز وإخراج ≥85 ديسيبل، مناسبة بشكل أفضل للبيئات التي يكون فيها أ يعد الصوت الأكثر وضوحًا والأكثر اختراقًا مفيدًا - مثل التحذير الصناعي اللوحات أو المعدات التي تعمل في المناطق ذات الضوضاء الخلفية المعتدلة. يعمل HNR‑1708 PA10 عند تردد أقل يبلغ 2000 هرتز مع ≥75dB، مما ينتج عنه نغمة أقل تدخلاً وأكثر ملاءمة للإعدادات الهادئة مثل تذكيرات الأجهزة الطبية أو أجهزة الاستشعار السكنية.
لأن كلا الطرازين يشتركان في نفس البصمة مقاس Φ17 مم، وتخطيط الدبوس، و8 مم الارتفاع، يمكن التحقق من صحة تصميم PCB واحد بمتغير واحد وبعد ذلك يتم نشرها مع الآخر مع تغير متطلبات التطبيق. كلاهما يقبل إشارة محرك 1–30Vp‑p وسحب ≥5mA، وبالتالي نفس دائرة التشغيل يمكن استخدامها لأي من النموذجين. فرق الوزن — 1 جرام لـ HNR‑1708 مقابل 1.4 جرام لـ HNR‑1708 PA10 — يعكس الاختلاف قليلاً البناء الداخلي الذي ينتج تردد الرنين المنخفض.
للتطبيقات التي تتطلب كلا الترددين داخل نفس المنتج عائلة HNR-1708 تسمح للمصمم بتخزين PCB واحد وتصميم السكن مع تقديم توقيعين صوتيين، مما يقلل التصميم الميكانيكي النفقات العامة.
نظرًا لأن كلا الطرازين من HNR-1708، باعتبارهما صفارات كهرضغطية سلبية، يحتاجان إلى تيار متردد خارجي إشارة لإنتاج الصوت. متحكم GPIO تم تكوينه لإخراج PWM عند التردد المستهدف (3000 هرتز أو 2000 هرتز) مع دورة تشغيل 50% هو الأكثر نهج مشترك. بالنسبة للأنظمة المنطقية 3.3 فولت أو 5 فولت، يوجد مخزن مؤقت بسيط للترانزستور يمكنه ترجمة الإشارة إلى المستوى الكامل المقدر بـ 12Vp‑p للحصول على مستوى ضغط صوت أعلى.
الطبيعة السعوية للحمل - حوالي 12 نانو فهرنهايت لـ HNR-1708 و 25nF لـ HNR-1708 PA10 - يعني أن طفرات التيار تحدث عند كل حافة الموجي القيادة. يمكن استخدام مقاومة صغيرة على التوالي (عادةً 100–330 أوم). الحد من ذروة التيار دون التأثير بشكل كبير على SPL. تعمل بالبطارية التصميمات، فإن متوسط سحب التيار ≥5mA يجعل هذه الصفارات اقتصادية تعمل حتى من الخلايا المعدنية أو حزم Li‑ion الصغيرة.
اللحام متوافق مع الموجة (260 درجة مئوية، 4-6 ثانية) واليدوي (350 درجة مئوية، 2-5 ثانية) طرق. حافظ على ≥2.0 مم بين السكن وحمام اللحام.
يتم إنتاج الطنان السلبي الكهرضغطي مقاس 17*8 مم في منشأة تصنيع Jiangsu التابعة لـ MEIDI. تتضمن عملية التجميع ربط السيراميك الضغطي، وإدخال غلاف PBT، والتحقق الصوتي بنسبة 100% عند التردد والجهد المحددين. يتم أخذ عينات من كل دفعة إنتاج لبروتوكول الموثوقية المكون من سبعة عناصر الموضح أدناه، والذي يعد جزءًا من نظام الجودة ISO9001 الخاص بالمنشأة.
| عنصر الاختبار | حالة | معايير القبول |
| رطوبة | 50 ± 5 درجة مئوية، 90-95% رطوبة نسبية، 48 ساعة | جميع المواصفات راضية بعد الشفاء |
| ارتفاع درجة الحرارة | +80 ± 2 درجة مئوية، 48 ساعة | جميع المواصفات راضية بعد الشفاء |
| درجة حرارة منخفضة | -30 ± 2 درجة مئوية، 48 ساعة | جميع المواصفات راضية بعد الشفاء |
| درجة حرارة ركوب الدراجات | -30 درجة مئوية ↔ +80 درجة مئوية، 30 دقيقة بقاء، 5 دورات | جميع المواصفات راضية بعد الشفاء |
| يسقط | 75 سم إلى 10 ملم من الخشب الصلب، 3 قطرات | تم التحقق من المظهر والأداء الكهربائي |
| اهتزاز | 10–55 هرتز، سعة فردية 1.0 مم، محاور XYZ، إجمالي 0.5 ساعة | لا يوجد تدهور ميكانيكي أو كهربائي |
| مقاومة حرارة اللحام | 250 ± 5 درجة مئوية، 10 ± 0.5 ثانية، مسافة 2.0 ملم من الجسم إلى اللحام | الأبعاد والأداء تلبي المواصفات |
مؤشرات التحذير الصناعية التي تستفيد من نغمة HNR‑1708 التي تبلغ 3000 هرتز قطع ضوضاء الآلات على أرضية المصنع.
تذكير بالأجهزة الطبية (مضخات التسريب، أجهزة مراقبة العلامات الحيوية) حيث توفر نغمة HNR‑1708 PA10 التي تبلغ 2000 هرتز تنبيهًا أقل تدخلاً في العنابر الهادئة.
أجهزة استشعار المنزل الذكي وأجراس الأبواب، حيث يمكن ملء نفس ثنائي الفينيل متعدد الكلور يعتمد أي من الخيارين على التفضيل الإقليمي لطبقة التنبيه.
أدوات اختبار محمولة تعمل ببطارية 3.7 فولت، باستخدام الترانزستور لتعزيز جهد المحرك واستهلاك ≥5mA لتمديد وقت التشغيل.
تتطلب لوحات الإنذار متعددة المناطق نغمات مختلفة لكل منطقة — HNR-1708 لـ التحذيرات الحرجة وHNR‑1708 PA10 لإشعارات الحالة - باستخدام أ تصميم ثنائي الفينيل متعدد الكلور واحد لكليهما.
HNR-1708 PA10 (بيانات مكونة من 10 عينات):تم قياسها بموجة مربعة 12Vp‑p عند 2000 هرتز. تتراوح قيم مستوى ضغط الصوت (SPL) من 83 إلى 86 ديسيبل، وهو ما يتجاوز الحد الأدنى الذي يبلغ ≥75 ديسيبل. القراءات الحالية (0.81-1.00 مللي أمبير) أقل بكثير من مواصفات ≥5 مللي أمبير. قياسات التردد مستقرة عند 2000 هرتز. تؤكد الأبعاد Φ17×8mm التسامح.
HNR-1708:يستخدم تقرير الاختبار المتوفر الطراز HNR-1707 الذي تم اختباره عند 5Vp-p/4000 هرتز، والذي يختلف عن تصنيف HNR-1708 الذي يبلغ 12Vp-p/3000 هرتز المواصفات. للحصول على بيانات اختبار الدفعة الخاصة بـ HNR-1708، اتصل بـ MEIDI.
| عينة | مستوى ضغط الصوت (ديسيبل) | الحالي (مللي أمبير) | التردد (هرتز) | القطر (مم) | الارتفاع (مم) |
| 1 | 85 | 0.83 | 2000 | 17.01 | 8.02 |
| 2 | 86 | 0.93 | 2000 | 16.98 | 7.98 |
| 3 | 84 | 1.00 | 2000 | 17.10 | 7.99 |
| 4 | 84 | 0.81 | 2000 | 17.06 | 8.03 |
| 5 | 85 | 0.98 | 2000 | 16.92 | 8.09 |
| 6 | 86 | 0.93 | 2000 | 17.01 | 7.89 |
| 7 | 83 | 0.81 | 2000 | 17.02 | 8.05 |
| 8 | 84 | 0.89 | 2000 | 16.99 | 7.94 |
| 9 | 86 | 0.93 | 2000 | 16.98 | 7.99 |
| 10 | 84 | 0.84 | 2000 | 17.01 | 7.95 |
الخلاصة: تمرير. يتوافق المظهر والقطبية واتجاه الشريط.
1. لا تطبق جهد التيار المستمر مباشرة. يتطلب كلا الخيارين إشارة محرك التيار المتردد لتوليد الصوت. قد يؤدي التيار المباشر المستمر إلى إتلاف عنصر الضغط.
2. السكن غير مغلق. منع الماء أو بقايا التدفق أو مذيبات التنظيف من الدخول إلى منفذ الصوت.
3. في البيئات المسببة للتآكل، قم بتثبيت الجرس في حاوية محمية أو تطبيق طلاء امتثالي للمحطات فقط.
4. يعتمد SPL على جهد المحرك وشكل الموجة. التحقق من أن مرحلة السائق يلبي تأرجح الجهد المطلوب تحت الحمل السعوي.
5. حافظ على المنفذ الصوتي دون عائق. حتى التغطية الجزئية يمكن أن تقلل الإخراج من قبل عدة ديسيبل.
6. قم بتخزينه في عبوة محكمة الغلق وجافة حتى يتم التجميع لتجنب أكسدة الدبوس.
1. كيف يمكنني الاختيار بين HNR-1708 وHNR-1708 PA10؟
حدد HNR‑1708 لتردد 3000 هرتز، ≥85 ديسيبل — مناسب للبيئات الصناعية أو الأكثر ضوضاءً. حدد HNR-1708 PA10 لتردد 2000 هرتز، ≥75 ديسيبل - أفضل للإعدادات الطبية أو السكنية. كلاهما يشتركان في أبعاد ودبابيس متطابقة، لذلك لا يتغير تخطيط ثنائي الفينيل متعدد الكلور.
2. هل يمكنني قيادة هذه الصافرات مباشرة من دبوس وحدة التحكم الدقيقة؟
نعم، إذا كان الدبوس قادرًا على توفير تيار كافٍ وكان المستوى المنطقي يقع ضمن نطاق نطاق 1-30Vp‑p. بالنسبة للمتحكمات الدقيقة 3.3 فولت أو 5 فولت، يوجد مخزن مؤقت للترانزستور يوصى به لتحقيق تأرجح جهد أعلى وإخراج أعلى.
3. ما هو التردد الذي يجب أن أستخدمه لإشارة القيادة؟

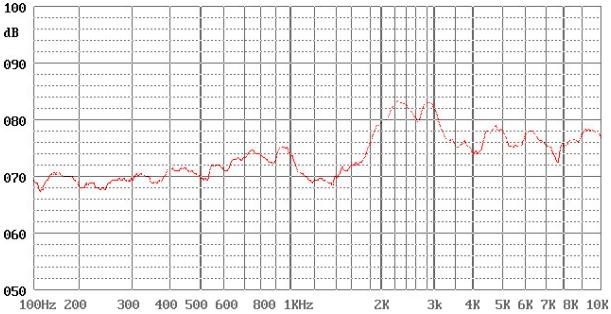

استخدم 3000 هرتز لـ HNR-1708 و2000 هرتز لـ HNR-1708 PA10. بسبب ±500 هرتز التسامح، يمكن لعملية مسح التردد أثناء النماذج الأولية تحديد ذروة SPL الدقيقة لدفعة معينة. يمكن أن توفر MEIDI منحنيات التوصيف.
4. لماذا يعتمد تقرير اختبار HNR-1708 على نموذج مختلف؟
يستخدم التقرير المتوفر حاليًا بيانات HNR‑1707 عند 5Vp‑p/4000 هرتز ك مرجع. اتصل بـ MEIDI للحصول على بيانات الاختبار الخاصة بـ HNR-1708 عند 12Vp-p/3000 هرتز.
5. هل سلسلة HNR-1708 مناسبة للأجهزة التي تعمل بالبطارية؟
نعم. إن السحب الحالي ≥5mA ونطاق التشغيل 1–30Vp‑p يجعلها عملية لتشغيل البطارية. يمكن لمحول التعزيز أو المخزن المؤقت للترانزستور رفع مستوى الصوت قم بتشغيل الجهد الكهربي إذا كانت هناك حاجة إلى مستوى ضغط صوت أعلى من بطارية منخفضة الجهد.
بالنسبة لأوراق البيانات، أو التصميمات المرجعية لدائرة القيادة، أو بيانات مسح التردد، أو دعم اختيار متغير لسلسلة HNR‑1708، اتصل بـ MEIDI مع رقمك تفاصيل التطبيق. يتم الرد الهندسي عادةً خلال يوم عمل واحد.
