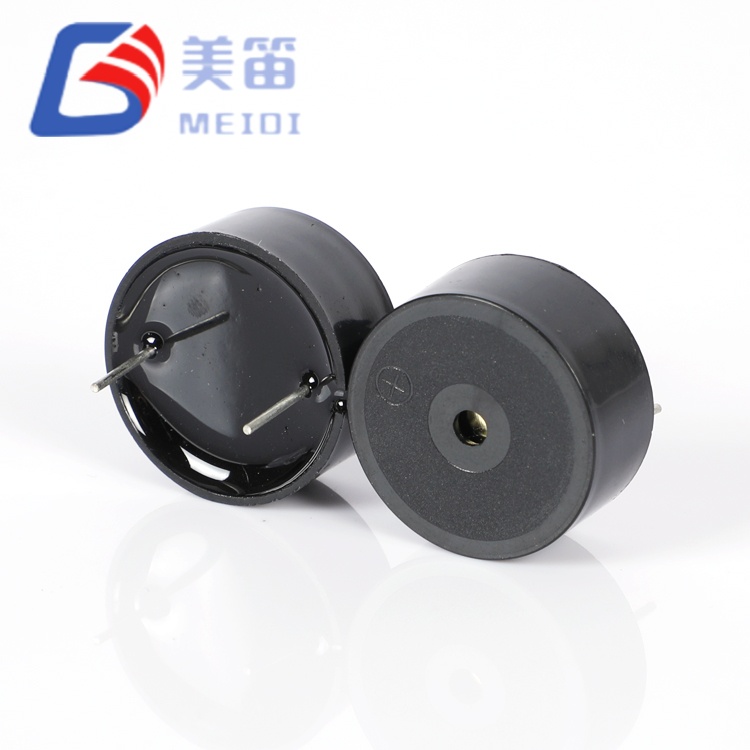

على عكس الطنانة النشطة التي تولد نغمة خاصة بها، فإن الجرس السلبي الكهرضغطي 23*10 مم هو كهرضغطية سلبية أسلم مصمم ليتم تشغيله بواسطة شكل موجة تيار متردد خارجي - عادة موجة مربعة أو PWM إشارة مقدمة من وحدة تحكم دقيقة أو مذبذب مخصص. تردد الرنين 3500 هرتز يسمح للمصمم بضبط تردد القيادة لتحقيق أقصى قدر من الإخراج الصوتي ≥85dB عند 10 سم عند تغذيتها بموجة مربعة 12Vp‑p. تدابير الإسكان PBT الأسود يبلغ قطره 23 ملم وارتفاعه 9.8 ملم، مما يجعله أحد الخيارات الأقل حجمًا في سلسلة HNR. مع سحب تيار يبلغ ≥8mA في ظل الظروف المقدرة وجهد التشغيل يتراوح من 1 إلى 30Vp-p، وهذا المكون عبر الفتحة يناسب التصميمات ذات المساحة المحدودة حيث توفر وحدة التحكم المضيفة بالفعل دبوس إخراج مناسبًا.
التصميم السلبي — يتطلب محرك تيار متردد خارجي بتردد 3500 هرتز
تصنيف 12 Vp‑p، نطاق تشغيل 1–30 Vp‑p
≥85 ديسيبل SPL عند 10 سم، واستهلاك ≥8 مللي أمبير في الظروف المقدرة
Φ23.0×9.8mm حزمة PBT سوداء من خلال الفتحة، 3 جرام
التشغيل المستمر من -20 درجة مئوية إلى +70 درجة مئوية
| المعلمة | قيمة | شروط الاختبار / الملاحظات |
| نوع المنتج | الجرس السلبي الكهروإجهادي | — |
| الجهد المقنن | 12 ف-ص | الذروة إلى الذروة |
| جهد التشغيل | 1-30 في بي-بي | نطاق إشارة القيادة |
| تردد الرنين | 3500 ± 500 هرتز | في الجهد المقنن |
| إخراج الصوت عند 10 سم | ≥85 ديسيبل | موجة مربعة 3500 هرتز، 12 Vp‑p |
| الاستهلاك الحالي | ≥8 مللي أمبير | موجة مربعة 3500 هرتز، 12 Vp-p؛ المواصفات ≥8mA؛ قد يشير رأس تقرير الاختبار إلى ≥5mA — راجع تقرير الاختبار |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |

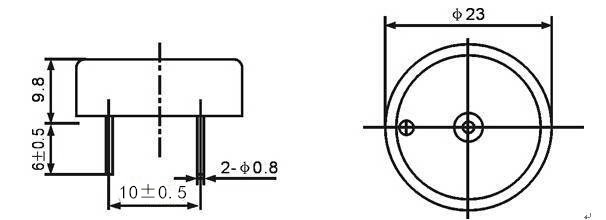

| الأبعاد (ضياء × ح) | Φ23 ± 0.5 × 9.8 ± 0.5 ملم | الجسم فقط؛ تسامح الرسم ± 0.5 مم ما لم يتم تحديده |
| وزن | 3 جرام | — |
| مواد الإسكان | بي بي تي أسود | — |
| السعة | 12 ± 40% نانو فاراد | القيمة المرجعية لكل رأس المواصفات؛ لم يتم التحقق منها لكل عينة |
| نوع التركيب | من خلال هول | موجة / لحام يدوي |
نظرًا لأن الجرس السلبي الكهرضغطي مقاس 23*10 مم يفتقر إلى مذبذب داخلي، فيجب توفير شكل موجة القيادة خارجيا. الطريقة الشائعة هي استخدام دبوس GPIO لوحدة التحكم الدقيقة التي تم تكوينها لـ PWM خرج عند 3500 هرتز مع دورة تشغيل 50%، مخزنة عبر ترانزستور أو مخصص سائق إذا كان الدبوس لا يستطيع مصدر تيار كافٍ. مستوى محرك الأقراص المقدر هو 12Vp‑p، لكن الجهاز يعمل بشكل موثوق من 1Vp‑p إلى 30Vp‑p، مما يسمح بالاتصال المباشر إلى منطق 3.3 فولت أو 5 فولت بعد ترجمة المستوى عند الحاجة إلى مستوى ضغط صوت أعلى.
يجب أن تؤخذ في الاعتبار السعة المحددة التي تبلغ حوالي 12nF (القيمة المرجعية). في تصميم مرحلة السائق، حيث أن الحمل التفاعلي سوف يجذب أعلى بشكل فوري التيارات خلال كل انتقال الحافة. يمكن إضافة المقاوم التسلسلي للحد من الذروة الحالي إذا كان مصدر الإمداد حساسًا، على الرغم من أن هذا قد يقلل من ضغط الصوت. التردد التسامح البالغ ± 500 هرتز يعني أن ذروة الرنين الدقيقة يمكن أن تختلف قليلاً بين الوحدات؛ للحصول على الحد الأقصى من SPL، يوصى بمسح التردد أثناء النماذج الأولية لتحديد تردد القيادة الأمثل لمجموعة معينة.
اللحام متوافق مع كل من الموجة (260 درجة مئوية، 4-6 ثانية) واليدوي (350 درجة مئوية، 2-5 ثانية) العمليات، مع خلوص 2.0 مم بين السكن وحمام اللحام.
| عنصر الاختبار | حالة | معايير القبول |
| رطوبة | 50 ± 5 درجة مئوية، 90-95% رطوبة نسبية، 48 ساعة | جميع المواصفات راضية بعد الشفاء |
| ارتفاع درجة الحرارة | +80 ± 2 درجة مئوية، 48 ساعة | جميع المواصفات راضية بعد الشفاء |
| درجة حرارة منخفضة | -30 ± 2 درجة مئوية، 48 ساعة | جميع المواصفات راضية بعد الشفاء |
| درجة حرارة ركوب الدراجات | -30 درجة مئوية ↔ +80 درجة مئوية، 30 دقيقة بقاء، 5 دورات | جميع المواصفات راضية بعد الشفاء |
| يسقط | 75 سم إلى 10 ملم من الخشب الصلب، 3 قطرات | تم التحقق من المظهر والأداء الكهربائي |
| اهتزاز | 10–55 هرتز، سعة فردية 1.0 مم، محاور XYZ، إجمالي 0.5 ساعة | لا يوجد تدهور ميكانيكي أو كهربائي |
| مقاومة حرارة اللحام | 250 ± 5 درجة مئوية، 10 ± 0.5 ثانية، مسافة 2.0 ملم من الجسم إلى اللحام | الأبعاد والأداء تلبي المواصفات |

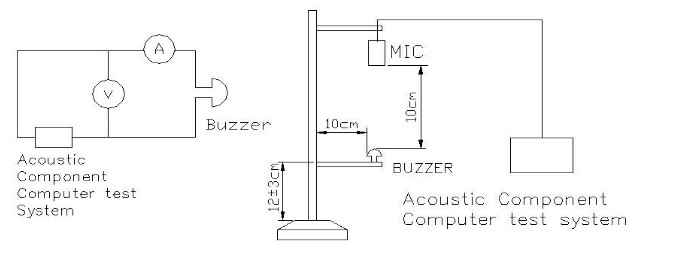

يتم تجميع الجرس السلبي الكهرضغطي مقاس 23*10 مم في نفس منشأة Jiangsu التي تنتج MEIDI النشط نطاق الجرس، ولكنه يتبع تدفقًا متميزًا للعملية بسبب بنيته السلبية. بعد أن يتم ربط القرص الخزفي الانضغاطي بالركيزة المعدنية ويتم وضعه في غلاف PBT، يخضع التجميع لاختبار صوتي بنسبة 100% باستخدام معيار 12Vp-p، موجة مربعة 3500 هرتز للتحقق من SPL والتردد والتيار. هذا هو تستكمل بأخذ عينات الموثوقية الدورية الموصوفة أعلاه.
يغطي نظام الجودة الخاص بشركة MEIDI، الحاصل على شهادة ISO9001، فحص المواد الواردة، عمليات الفحص الجارية وتسجيل بيانات الاختبار النهائي. التكامل الرأسي للمنشأة - بما في ذلك صناعة القوالب الداخلية ومعالجة السيراميك - يدعم التكرار نتائج التصنيع وتساعد في الحفاظ على فترات زمنية مستقرة لكلا الكميتين التجريبيتين وأوامر الحجم.
دوائر إنذار تعتمد على وحدة تحكم دقيقة حيث يمكن لطرف GPIO إنشاء مربع بتردد 3500 هرتز موجة مباشرة، مما يلغي الحاجة إلى وحدة صفارة نشطة منفصلة.
الأجهزة الطبية المحمولة والعدادات المحمولة التي تستفيد من انخفاض وزن 3 جرام وملف تعريف نحيف مقاس 9.8 مم، بينما يوفر MCU المضيف بالفعل نغمة التنبيه.
لوحات مؤشرات صناعية مزودة بأجهزة صوت متعددة يتم تشغيلها بواسطة قناة واحدة متعددة القنوات وحدة تحكم PWM، باستخدام استجابة التردد المتسقة لـ HNR-2310A للزي الموحد الإخراج الصوتي.
الأجهزة الاستهلاكية وأجهزة الاستشعار المنزلية الذكية حيث يتم تفعيل الجرس فقط بشكل متقطع ويساهم التصميم السلبي في خفض التيار الاحتياطي (لا يوجد رسم هادئ للمذبذب الداخلي).
اللوحات التعليمية والنماذج الأولية التي تتضمن جهاز PWM الطرفي، مما يسمح بذلك الطلاب والمهندسين لتجربة توليد الصوت المعتمد على التردد.
تظهر بيانات العينات العشر المسجلة بموجة مربعة 12Vp‑p عند 3500 هرتز قيم SPL بين 91-94 ديسيبل، وهو ما يتجاوز الحد الأدنى ≥85 ديسيبل. تتراوح القياسات الحالية من 3.87-4.00 مللي أمبير، وهو أقل من حد المعلمة ≥8mA والرقم ≥5mA يُشار إليه أحيانًا في رؤوس تقرير الاختبار. قراءات التردد تقع ضمن 3486–3600 هرتز، مع احترام النافذة 3500±500 هرتز. تم تأكيد الأبعاد إلى Φ23×9.8mm التحمل.
| عينة | مستوى ضغط الصوت (ديسيبل) | الحالي (مللي أمبير) | التردد (هرتز) | القطر (مم) | الارتفاع (مم) |
| 1 | 94 | 3.98 | 3501 | 22.92 | 10.00 |
| 2 | 92 | 4.00 | 3598 | 22.97 | 9.98 |
| 3 | 92 | 3.97 | 3486 | 23.01 | 9.89 |
| 4 | 93 | 3.99 | 3600 | 22.98 | 9.95 |
| 5 | 94 | 3.89 | 3580 | 23.03 | 9.97 |
| 6 | 91 | 3.95 | 3499 | 23.05 | 10.01 |
| 7 | 93 | 3.96 | 3510 | 22.98 | 9.99 |
| 8 | 91 | 3.88 | 3560 | 22.88 | 9.94 |
| 9 | 94 | 3.87 | 3498 | 23.00 | 9.97 |
| 10 | 94 | 3.93 | 3531 | 23.01 | 9.94 |

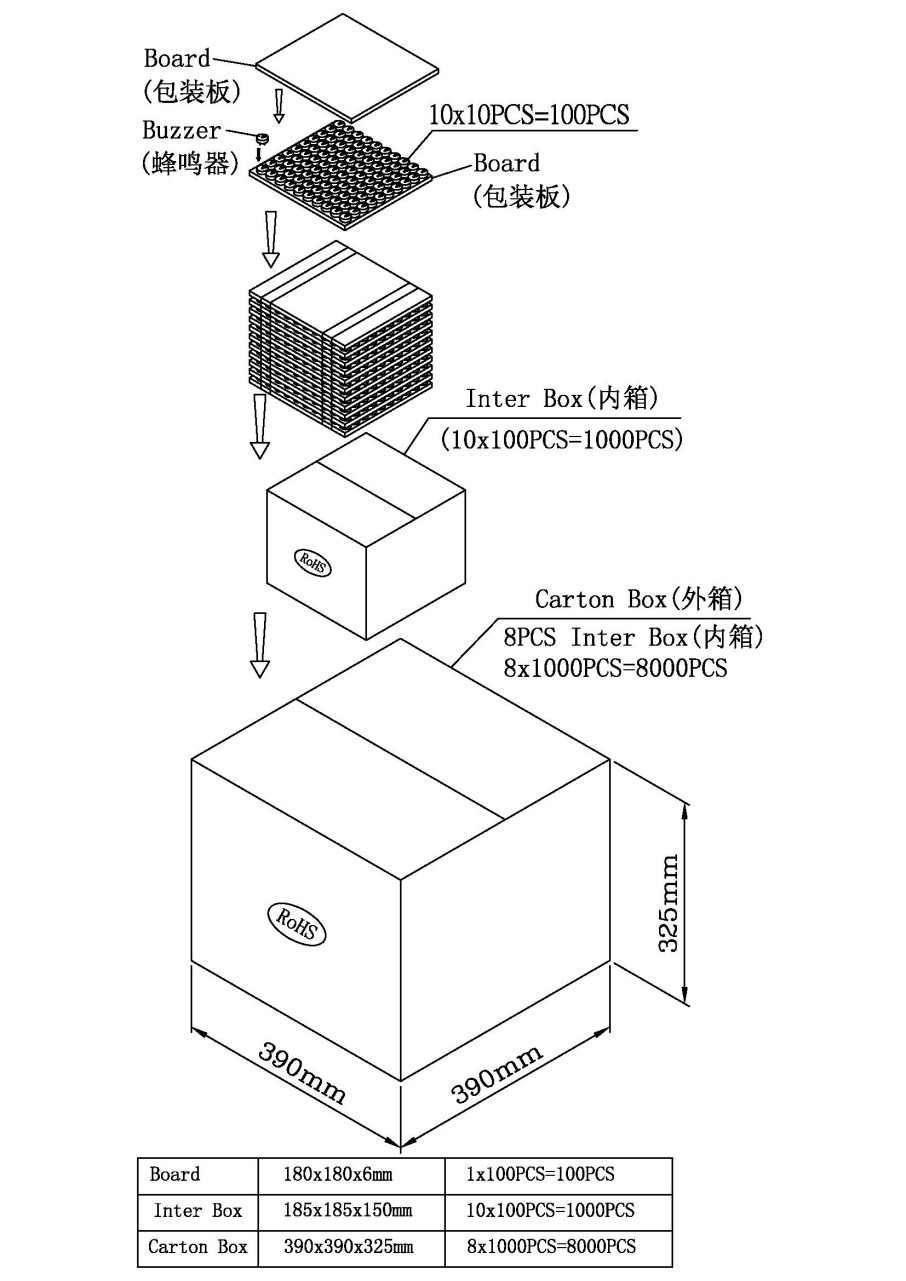

الخلاصة: تمرير. يتوافق المظهر والقطبية واتجاه الشريط.
1. لا تقم بتطبيق جهد التيار المستمر مباشرة على HNR-2310A؛ يتطلب التناوب الموجي لتوليد الصوت. قد يؤدي التيار المباشر المستمر إلى ارتفاع درجة حرارة عنصر الضغط.
2. السكن غير مغلق. منع دخول الماء أو التدفق أو مذيبات التنظيف منفذ الصوت.
3. في البيئات التي بها غازات مسببة للتآكل، قم بحماية الجرس بوضعه في مكان حاوية جيدة التهوية أو من خلال وضع طبقة واقية على الأطراف فقط.
4. يعتمد مستوى ضغط الصوت على جهد المحرك وشكل الموجة. التحقق من أن الخاص بك يمكن لمرحلة السائق تحقيق SPL المطلوب تحت الحمل.
5. حافظ على الفتحة الصوتية واضحة. العوائق تقلل من الإخراج وقد تؤدي إلى تغيير تردد الرنين.
6. قم بتخزينه في عبوة جافة ومختومة حتى يتم التجميع لتجنب أكسدة الدبوس.
1. ما الذي يميز الجرس السلبي مثل الجرس السلبي الكهرضغطي 23*10mm عن الجرس النشط؟
يتطلب الجرس السلبي إشارة محرك تيار متردد خارجي بتردد الرنين الخاص به، بينما يحتوي الجرس النشط على مذبذب داخلي ويحتاج فقط إلى مصدر تيار مستمر. يمنح HNR‑2310A المصمم التحكم الكامل في تردد النغمة ويسمح بذلك نفس دبوس المتحكم الدقيق لتشغيل أجهزة صوت متعددة.
2. هل يمكنني تشغيل HNR-2310A مباشرة من طرف متحكم دقيق 3.3 فولت؟
نعم، طالما أن إشارة الذروة إلى الذروة 3.3 فولت تقع ضمن نطاق التشغيل 1–30Vp-p النطاق. ومع ذلك، فإن SPL الناتج سيكون أقل من 12Vp‑p. عازلة الترانزستور أو يمكن استخدام شيفتر المستوى لتحقيق تأرجح جهد أعلى وإخراج أعلى.
3. لماذا يذكر تقرير الاختبار أحيانًا الحد الحالي الذي يبلغ ≥5mA؟
تشير بعض رؤوس تقارير الاختبار إلى ≥5mA، وهو ما يمثل عدم تناسق في الوثائق. يحدد جدول معلمات المنتج ≥8mA، وعادةً ما يتم سحب العينات المقاسة حوالي 4 مللي أمبير. اتصل بـ MEIDI لتأكيد الحد المطبق لطلبك.
4. ما هو تردد القيادة الموصى به لأقصى مستوى لضغط الصوت؟
تردد الرنين الاسمي هو 3500 هرتز. نظرًا للتسامح ± 500 هرتز، فهو كذلك من المستحسن مسح تردد القيادة بين 3000 هرتز و4000 هرتز أثناء ذلك النماذج الأولية للعثور على الذروة الدقيقة لوحدة معينة. يمكن لـ MEIDI توفير التردد منحنيات الاستجابة
5. هل هناك أي اعتبارات خاصة لتخطيط ثنائي الفينيل متعدد الكلور لجهاز HNR‑2310A؟
تعتبر البصمة من خلال الفتحة قياسية. تأكد من خلوص 2.0 مم على الأقل بينهما السكن وحمام اللحام. بالنسبة للحام الموجة، فإن ملف التعريف الموصى به هو 260 درجة مئوية لمدة 4-6 ثواني.
بالنسبة لأوراق البيانات، أو ملاحظات تطبيق دائرة القيادة، أو بيانات مسح التردد، أو أ عرض أسعار لـ HNR‑2310A، اتصل بـ MEIDI بخصوص متطلبات مشروعك. عادةً ما يستجيب الدعم الهندسي خلال يوم عمل واحد.
