بالنسبة للتصميمات التي تكون فيها مساحة اللوحة محدودة ولكن لا يزال هناك حاجة إلى تنبيه مسموع واضح، يوفر الطنان السلبي الكهرضغطي مقاس 14*4 مم صفارة سلبية بتردد 4000 هرتز في فتحة بقطر Φ13.8×4.0 مم package. يشترك خياران في مستوى ضغط الصوت (SPL) في نفس البصمة: المخرجات المتغيرة القياسية ≥70 ديسيبل أثناء الرسم ≥5mA، ويزيد HNR‑1404 PA7.5 مستوى الصوت إلى ≥80dB عند ≥10 مللي أمبير. يقبل كلا الطرازين إشارة محرك تيار متردد 1–30Vp‑p، مما يمنح المصمم كامل الطاقة السيطرة على التردد والحجم عبر الموجي الخارجي. السكن PBT الأسود ويتناسب الوزن الذي يقل عن 1 جرام مع الأجهزة المحمولة وأجهزة الاستشعار المدمجة والمساحة الحرجة المؤشرات الصناعية حيث يوجد بالفعل متحكم دقيق أو مذبذب مخصص متاح لتوليد النغمة.
تصنيفان لمستوى ضغط الصوت (SPL) من بصمة واحدة — ≥70 ديسيبل (قياسي) أو ≥80 ديسيبل (PA7.5)
التصميم السلبي — يتطلب موجة مربعة خارجية أو PWM عند 4000 هرتز
تصنيف 5 Vp‑p، نطاق تشغيل من 1 إلى 30 Vp‑p
Φ13.8×4.0 مم PBT أسود من خلال الفتحة، 0.6 جم (قياسي) / 0.67 جم (PA7.5)
| المعلمة | HNR-1404/HNR-1404L | HNR-1404 PA7.5 | شروط الاختبار / الملاحظات |
| نوع المنتج | الجرس السلبي الكهروإجهادي | الجرس السلبي الكهروإجهادي | — |
| الجهد المقنن | 5 فب-ص | 5 فب-ص | الذروة إلى الذروة |
| جهد التشغيل | 1-30 في بي-بي | 1-30 في بي-بي | نطاق إشارة القيادة |
| تردد الرنين | 4000 هرتز | 4000 هرتز | في الجهد المقنن |
| إخراج الصوت عند 10 سم | ≥70 ديسيبل | ≥80 ديسيبل | موجة مربعة 4000 هرتز، 5 Vp‑p |
| الاستهلاك الحالي | ≥5 مللي أمبير | ≥10 مللي أمبير | موجة مربعة 4000 هرتز، 5 Vp‑p |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +70 درجة مئوية | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |

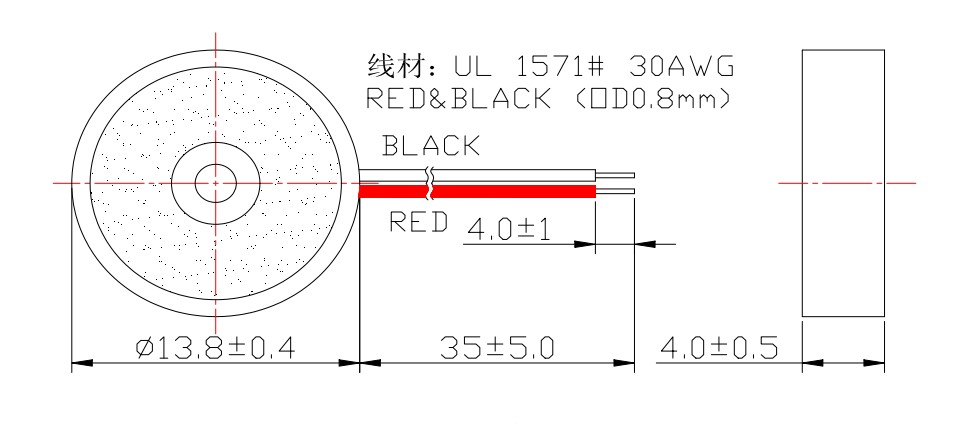

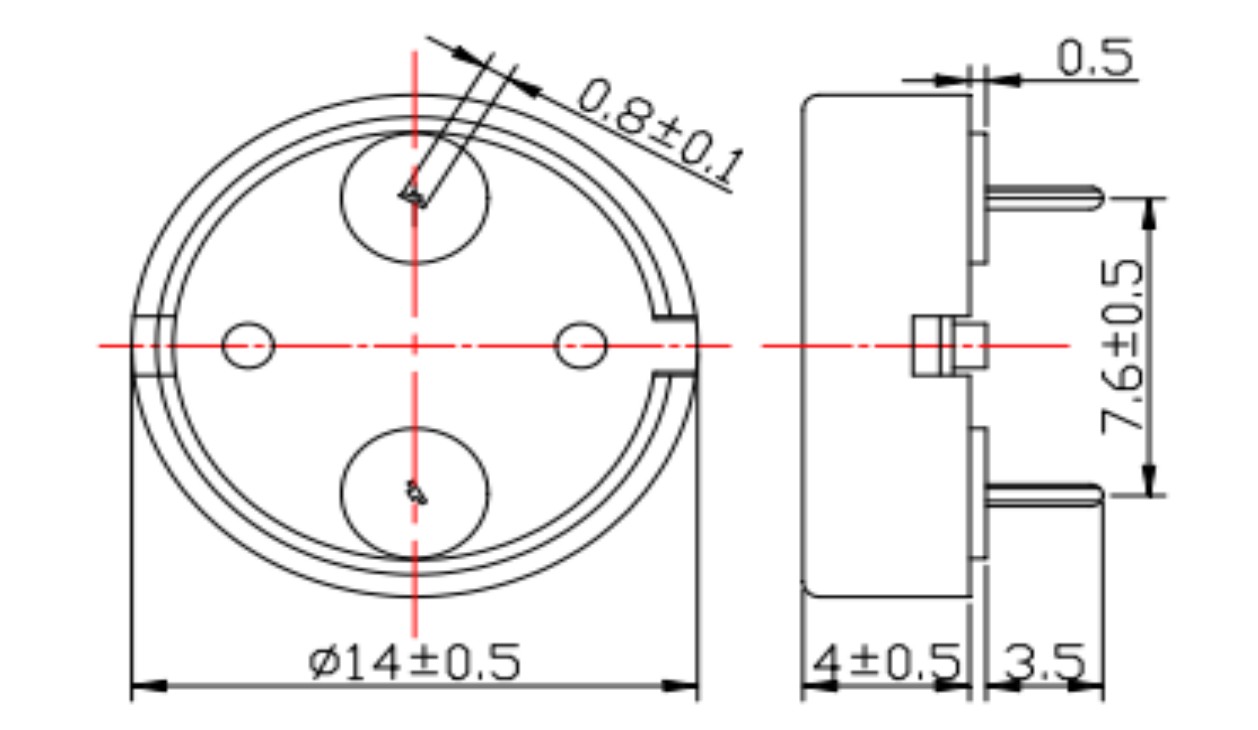

| الأبعاد (ضياء × ح) | Φ13.8 ± 0.4 × 4.0 ± 0.5 ملم | Φ13.8 ± 0.4 × 4.0 ± 0.5 ملم | الجسم فقط |
| وزن | 0.6 ± 0.1 جم | 0.67 ± 0.1 جم | عادي |
| مواد الإسكان | بي بي تي أسود | بي بي تي أسود | — |
| السعة | 12 ± 40% نانو فاراد | 12 ± 40% نانو فاراد | مرجع فقط؛ وليس لكل عينة |
| نوع التركيب | من خلال هول | من خلال هول | يوصى باللحام اليدوي |
يكمن الاختلاف الأساسي بين النموذجين في ضغط الصوت ونطاق درجة الحرارة. تم تصميم معيار HNR‑1404/L لمؤشرات التيار المنخفض (≥5mA، ≥70dB) و تعمل حتى +60 درجة مئوية. يتداول HNR-1404 PA7.5 بتيار أعلى (m10mA) لـ a زيادة بمقدار 10 ديسيبل في الإخراج وتمديد درجة حرارة التشغيل إلى +70 درجة مئوية، مما يجعلها أكثر ملاءمة للبيئات التي تكون فيها إمكانية السمع أو الهامش الحراري أولوية. كلاهما يشتركان في نفس تردد الرنين، وpinout، وأبعاد السكن، وبالتالي فإن الاختيار لا يؤثر على تخطيط ثنائي الفينيل متعدد الكلور.
باعتبارها أجهزة صوت سلبية، تحتاج هذه الطنانات إلى شكل موجة تيار متردد خارجي. متحكم GPIO إن توليد موجة مربعة بتردد 4000 هرتز مع دورة تشغيل بنسبة 50% هو التكوين النموذجي. يسحب الحمل السعوي (≈12nF) طفرات التيار عند كل حافة؛ مقاومة سلسلة صغيرة (100-220Ω) يمكن أن يحد من ذروة التيار دون فقدان ملحوظ لضغط الصوت. المدخلات 1-30Vp‑p يسمح النطاق بالاتصال المباشر بمنطق 3.3 فولت أو 5 فولت، على الرغم من وجود مخزن مؤقت للترانزستور ينصح عند الحاجة إلى SPL أعلى.
اللحام اليدوي: درجة حرارة الحديد 350±10 درجة مئوية، 2-5 ثواني، حتى 2-3 دورات. حافظ على ≥2.0 مم من السكن إلى وصلة اللحام.
| عنصر الاختبار | حالة | معايير القبول |
| رطوبة | 50 ± 5 درجة مئوية، 90-95% رطوبة نسبية، 48 ساعة | جميع المواصفات راضية بعد الشفاء |
| ارتفاع درجة الحرارة | +80 ± 2 درجة مئوية، 48 ساعة | جميع المواصفات راضية بعد الشفاء |
| درجة حرارة منخفضة | -30 ± 2 درجة مئوية، 48 ساعة | جميع المواصفات راضية بعد الشفاء |
| درجة حرارة ركوب الدراجات | -30 درجة مئوية ↔ +80 درجة مئوية، 30 دقيقة بقاء، 5 دورات | جميع المواصفات راضية بعد الشفاء |
| يسقط | 75 سم إلى 10 ملم من الخشب الصلب، 3 قطرات | تم التحقق من المظهر والأداء الكهربائي |
| اهتزاز | 10-55 هرتز، سعة 1.0 مم، XYZ، 0.5 ساعة | لا يوجد تدهور ميكانيكي أو كهربائي |
| مقاومة حرارة اللحام | 250 ± 5 درجة مئوية، 10 ± 0.5 ثانية، خلوص 2.0 ملم | الأبعاد والأداء تلبي المواصفات |
تقوم MEIDI بإجراء فحص صوتي بنسبة 100% على كل وحدة وأخذ عينات من كل مجموعة إنتاج للبروتوكول المذكور أعلاه بموجب نظام ISO9001 الخاص به.
أجهزة استشعار إنترنت الأشياء المدمجة والأجهزة القابلة للارتداء حيث يقل المتغير القياسي ≥5mA استنزاف الطاقة، مدفوعًا مباشرة بواسطة دبوس MCU منخفض الجهد.
المحطات الصناعية المحمولة والأجهزة الطبية المحمولة التي تحتاج إلى صوت أعلى تنبيه؛ يوفر طراز PA7.5 ≥80 ديسيبل بينما لا يزال مناسبًا داخله غلاف بارتفاع 4 ملم.
لوحات إنذار متعددة النغمات تستخدم نفس PCB لكلا الخيارين للتمييز مستويات التحذير بواسطة SPL بدلاً من التردد.
تُظهر البيانات المرجعية من الطراز HNR‑1407 (نفس النظام الأساسي) قيم SPL بين 83-86 ديسيبل عند 4000 هرتز، 5Vp-p، يتجاوز الحد الأدنى ≥70 ديسيبل. القراءات الحالية البقاء أقل من 1mA. تقع قياسات السعة ضمن 11.2-12.9 نانو فهرنهايت، بشكل ثابت مع الاسمي 12nF. اتصل بـ MEIDI للحصول على بيانات الدفعة الخاصة بـ HNR-1404.
| عينة | مستوى ضغط الصوت (ديسيبل) | الحالي (مللي أمبير) | السعة (نف) | القطر (مم) | الارتفاع (مم) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
الخلاصة: تمرير. تم التحقق من المظهر والقطبية واتجاه الشريط.
1. قم بتطبيق محرك التيار المتردد فقط. لن ينتج جهد التيار المستمر صوتًا وقد يؤدي إلى تلف العنصر.
2. السكن غير مغلق. حافظ على منفذ الصوت جافًا وخاليًا من الملوثات.
3. في الأجواء المسببة للتآكل، قم بالتركيب داخل حاوية محمية.
4. SPL يعتمد على جهد المحرك والشكل الموجي. التحقق في ظل ظروف التحميل الفعلية.
5. لا تسد الفتحة الصوتية.
6. قم بتخزينه في عبوة جافة لمنع أكسدة الدبوس.
1. كيف يمكنني الاختيار بين HNR‑1404 القياسي وPA7.5؟
حدد النموذج القياسي للتيار المنخفض (≥5mA) وإخراج ≥70dB؛ اختر PA7.5 عند الحاجة إلى ضغط صوت إضافي بمقدار 10 ديسيبل أو حد تشغيل +70 درجة مئوية. كلاهما يناسب نفس منصات ثنائي الفينيل متعدد الكلور.
2. هل يمكنني قيادة هذه الصفارات بمصدر تيار مستمر؟
لا، فهي تتطلب إشارة تيار متردد خارجية (موجة مربعة/PWM) بتردد 4000 هرتز لتوليد الصوت.
3. ما هو تردد القيادة الذي يعطي أعلى مستوى لضغط الصوت؟
تردد الرنين هو 4000 هرتز. سيتم تحديد عملية مسح التردد بالقرب من هذه القيمة الذروة الدقيقة للكثير معين.
4. ما هي إعدادات اللحام الموصى بها؟
اللحام اليدوي: حديد 350 ± 10 درجة مئوية، 2-5 ثوانٍ لكل وصلة، بحد أقصى 2-3 دورات. احتفظ بال السكن على الأقل 2.0 مم من نقطة اللحام.
بالنسبة لأوراق البيانات، أو منحنيات استجابة التردد، أو تقارير الاختبار الخاصة بالدفعة، اتصل MEIDI مع تفاصيل طلبك. الاستجابة الهندسية عادة ضمن واحدة يوم عمل.
