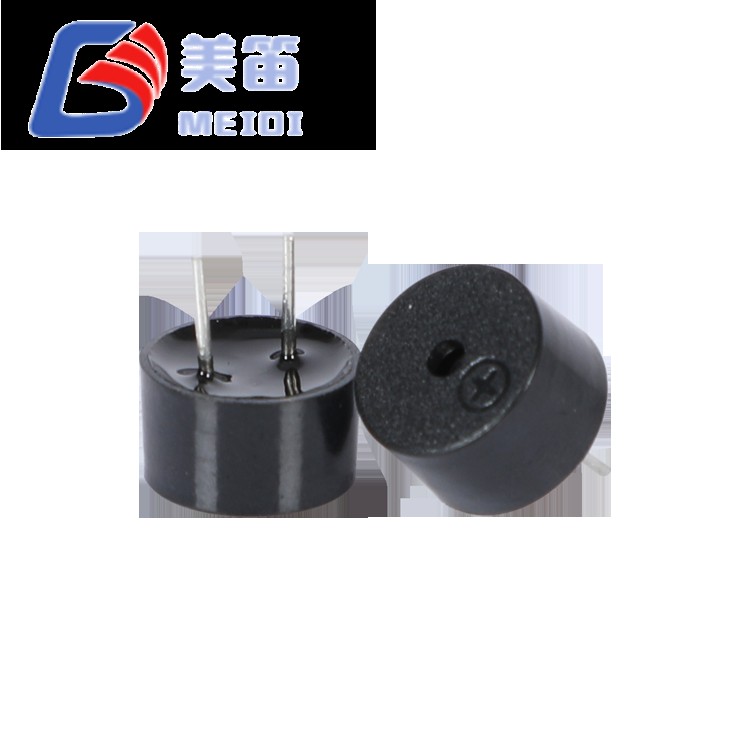

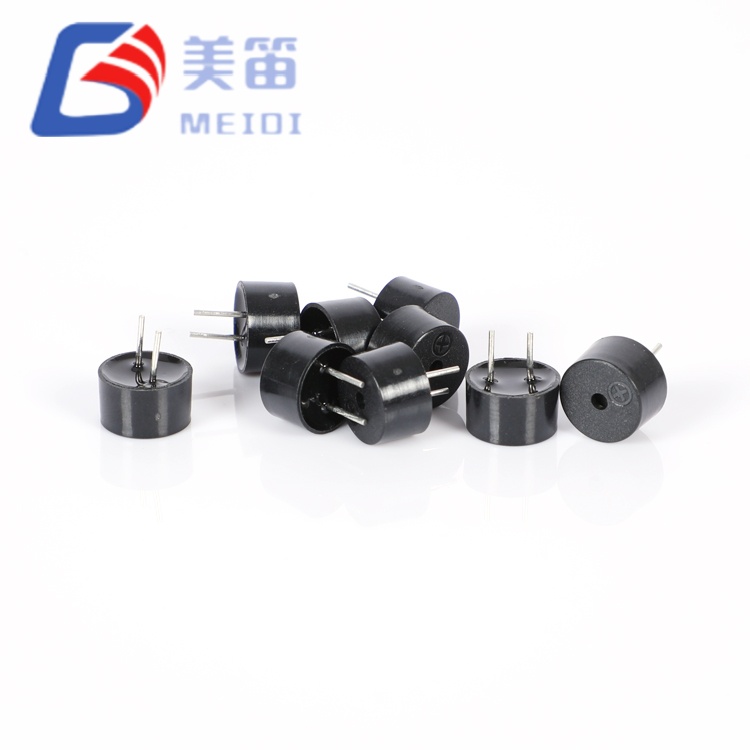

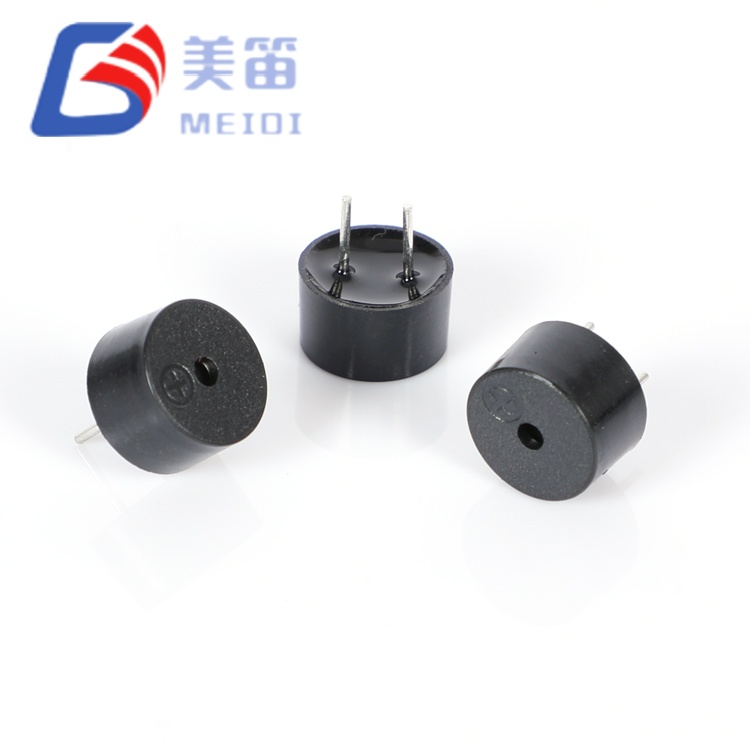

الجرس السلبي المغناطيسي 9*5.5 مللي متر ثلاثة صفارات كهرومغناطيسية سلبية من خلال الفتحة تحت منصة ميكانيكية واحدة 9.0×5.5 مللي متر. تتيح مقاومتا الملف وترددان الرنين للمصممين مطابقة الجرس مع جهد الإمداد ومتطلبات الدرجة اللونية دون تغيير نمط فتحة PCB. يعمل متغير 16 أوم من 1.5 فولت إلى 4.5 فولت لأنظمة 3.3 فولت المنطقية وأنظمة أيونات الليثيوم؛ تغطي المتغيرات 42Ω 3V إلى 7V للقضبان الصناعية 5V. في جميع الطرز الثلاثة، يتجاوز ضغط الصوت 85 ديسيبل عند 10 سم، وتم تحسين هيكل PBT الأسود للعمل الموجي واللحام اليدوي في تجميع العمليات المختلطة.
ثلاثة ملفات تعريف كهربائية من مساحة واحدة مقاس 9.0×5.5 مم؛ لا حاجة لتغيير التخطيط عند التبديل بين بنيات 3V و5V.
يناسب الطراز 16 أوم، 3 فولت، 2.7 كيلو هرتز الأجهزة التي تعمل بالبطارية والأجهزة ذات المستوى المنطقي حيث يُفضل محرك وحدة التحكم الدقيقة المباشر.
يعمل الطراز 42 أوم، 5 فولت، 2.7 كيلو هرتز على تقليل سحب التيار على الحافلات القياسية الصناعية وحافلات السيارات.
يوفر الطراز 42 أوم، 5 فولت، 4.0 كيلو هرتز نفس الواجهة الكهربائية مع نغمة تردد أعلى للتطبيقات التي تستفيد من تنبيه أكثر وضوحًا.
تشترك جميع الإصدارات في نفس المسافة بين المسامير من خلال الفتحة، لذا يمكن لمشاريع الإصلاح والتحديث أن تحل محل أجهزة الإنذار القديمة مقاس 9 مم و12 مم دون تعديل اللوحة.
الحد الأدنى لضغط الصوت هو 85 ديسيبل عند 10 سم عبر السلسلة؛ تصل عينات الإنتاج عادةً إلى 87 ديسيبل إلى 95 ديسيبل.
| المعلمة | QMB-09B-03 | QMB-09B-05 | QMB-09B-05 4 كيلو هرتز |
| الجهد المقنن | 3 فولت (تيار متردد) | 5 فولت (تيار متردد) | 5 فولت (تيار متردد) |
| جهد التشغيل | 1.5 - 4.5 فولت | 3 - 7 خامسا | 3 - 7 خامسا |
| مقاومة الملف | 16 ± 5 أوم | 42 ± 5 أوم | 42 ± 5 أوم |
| تردد الرنين | 2700 ± 300 هرتز | 2700 ± 300 هرتز | 4000 ± 300 هرتز |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | ≥ 85 ديسيبل | ≥ 85 ديسيبل |
| التشغيل الحالي | ≥ 80 مللي أمبير | ≥ 60 مللي أمبير | ≥ 60 مللي أمبير |
| عينة من نطاق SPL | 87.5-94.0 ديسيبل | 91.5-94.7 ديسيبل | 91.5-94.7 ديسيبل |
| عينة النطاق الحالي | 69.2-75.5 مللي أمبير | 46.8-51.7 مللي أمبير | 46.8-51.7 مللي أمبير |
| توافق محرك الأقراص | 3.3 فولت MCU GPIO، ليثيوم أيون | منطق 5V، الحافلات الصناعية | منطق 5V، الحافلات الصناعية |
| التطبيقات النموذجية | الأدوات المحمولة والعدادات الذكية والأجهزة الاستهلاكية | أجهزة الإنذار الصناعية، وإكسسوارات السيارات، ووحدات PLC | الأجهزة الطبية، اللوحات الأمنية، أنظمة تمييز النغمات |
يغطي التصميم الميكانيكي الواحد ثلاثة أنواع كهربائية، مما يسمح بإكمال بنية المحرك دون تغيير تخطيط فتحة PCB.
يتم مطابقة الملف 16Ω مع إمدادات 3.3 فولت، مما يجعل مرحلة التشغيل بسيطة؛ يعمل الملف 42Ω على خفض التيار على قضبان 5V.
يتوفر ترددان رنينان: 2.7 كيلو هرتز لاختراق الضوضاء منخفضة التردد، و4.0 كيلو هرتز للحصول على جودة نغمية أكثر وضوحًا.
يتحمل غلاف PBT الأسود اللحام الموجي عند 255 درجة مئوية وإعادة العمل اليدوي عند 360 درجة مئوية دون تشوه أو تحول صوتي.
يجعل القطر 9.0 مم ودرجة الدبوس القياسية من السلسلة بديلاً سهلاً للعديد من أجهزة الإنذار القديمة مقاس 9 مم و12 مم من خلال الفتحات.
تحمل كل وحدة كود دفعة يرتبط بتاريخ الإنتاج وسجلات الاختبار ودفعات المواد الخام، ويتم الاحتفاظ بها لمدة عشر سنوات.
| المعلمة | قيمة | شروط الاختبار |
| الجهد المقنن | 3 فولت (تيار متردد) | مرجع تردد الرنين |
| جهد التشغيل | 1.5 – 4.5 فولت (تيار متردد) | ذروة إشارة القيادة |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 3 فولت، 2700 هرتز، 10 سم |
| تردد الرنين | 2700 ± 300 هرتز | في الجهد المقنن |
| مقاومة الملف | 16 ± 5 أوم | عند 25 درجة مئوية، العاصمة |
| التشغيل الحالي | ≥ 80 مللي أمبير | عند 3 فولت، 2700 هرتز |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |

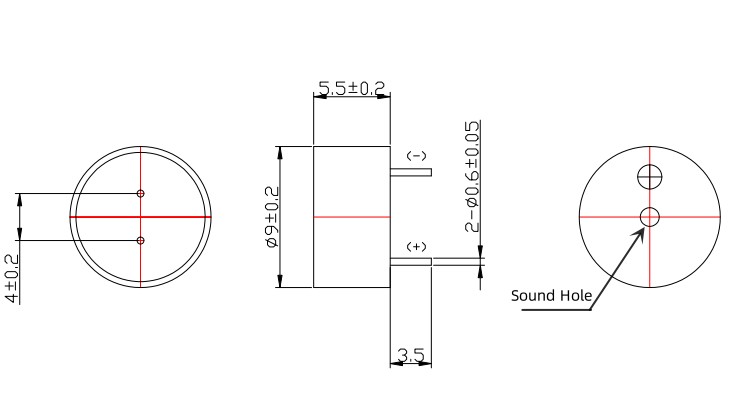

| البعد (ضياء × ح) | 9.0 × 5.5 ملم | الجسم باستثناء الدبابيس |
| وزن | 0.71 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | UL94 V-0 |
| المعلمة | قيمة | شروط الاختبار |
| الجهد المقنن | 5 فولت (تيار متردد) | مرجع تردد الرنين |
| جهد التشغيل | 3 - 7 فولت (تيار متردد) | ذروة إشارة القيادة |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 5 فولت، تردد الرنين 10 سم |
| تردد الرنين | 2700 ± 300 هرتز / 4000 ± 300 هرتز | في الجهد المقنن |
| مقاومة الملف | 42 ± 5 أوم | عند 25 درجة مئوية، العاصمة |
| التشغيل الحالي | ≥ 60 مللي أمبير | في 5 فولت |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| البعد (ضياء × ح) | 9.0 × 5.5 ملم | الجسم باستثناء الدبابيس |
| وزن | 0.71 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | UL94 V-0 |
| طريقة | درجة حرارة | وقت | ماكس يمر |
| إنحسر لحام | 245 ± 15 درجة مئوية | 180 درجة مئوية سخن 40-70 ثانية؛ 245 درجة مئوية 3 ثانية | 3 |
| اللحام الموجي ★ | 255 ± 15 درجة مئوية | 4-6 ثانية | 2-3 |
| اللحام اليدوي ★ | 360 ± 10 درجة مئوية | 2-5 ثانية | 2-3 |
★ الطرق المفضلة للتجميع من خلال الثقب. يحافظ غلاف PBT على ثبات الأبعاد عبر هذه المقاطع، مما يمنع الارتخاء الطرفي أو تشويه التجويف الصوتي.
QMB-09B-03: الأدوات المحمولة، وعدادات المرافق الذكية، ولوحات التحكم في الأجهزة الاستهلاكية بجهد 3.3 فولت، وأجهزة استشعار إنترنت الأشياء التي تعمل ببطارية ليثيوم أيون حيث يكون من المرغوب فيه توفير خلية واحدة ومحرك GPIO المباشر.
QMB-09B-05: وحدات إنذار PLC صناعية، ودوائر ملحقة للسيارات 5 فولت، ووحدات تحكم التبريد التجارية وإمدادات الطاقة غير المنقطعة التي تستفيد من انخفاض تيار الملف.
QMB-09B-05 4KHZ: معدات التشخيص الطبي، ولوحات الاقتحام الأمنية، وشبكات الإنذار التي تميز النغمات، والمنتجات الاستهلاكية التي تتطلب تنبيهًا عالي النبرة.
| البديل | نوع السائق | إعدادات | ملحوظات |

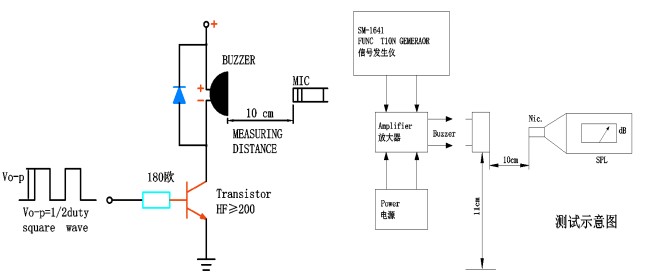

| QMB-09B-03 | متحكم GPIO | دفع وسحب 3.3 فولت | تأكد من أن الدبوس يمكن أن يصدر ما لا يقل عن 70 مللي أمبير؛ إضافة صمام ثنائي flyback عبر الملف. |
| QMB-09B-03 | ترانزستور مفتوح التجميع | NPN/PNP مع سحب لأعلى | المقاومة الأساسية 1kΩ هي قيمة بداية نموذجية. |
| QMB-09B-05/4 كيلو هرتز | خرج منطقي 5 فولت | مباشرة أو مخزنة | يسحب الملف 42Ω تيارًا أقل؛ لا يزال يوصى باستخدام مخزن مؤقت للترانزستور لتشغيل الكابلات الطويلة. |
| QMB-09B-05/4 كيلو هرتز | سائق صفارة مخصص IC | إخراج موجة مربعة | قم بمطابقة تردد الخرج مع الرنين المقدر للجرس للحصول على أقصى حجم. |
| جميع المتغيرات | مضخم الصوت | موجة جيبية أو مربعة | تأكد من أن مقاومة خرج مكبر الصوت متوافقة مع مقاومة الملف. |
تنتج موجة مربعة لدورة التشغيل بنسبة 50% عند تردد الرنين (2.7 كيلو هرتز أو 4.0 كيلو هرتز) والجهد المقدر ضغط الصوت المحدد. يعمل محرك الرنين الخارج على تقليل الإخراج بحوالي 6 ديسيبل لكل أوكتاف.
| حالة التصميم | ميزة سلسلة QMB-09B |
| الجهد النهائي للنظام لم يتم إصلاحه بعد | تقبل مساحة واحدة متغيرات 16 أوم أو 42 أوم، لذلك يمكن مواصلة تصميم ثنائي الفينيل متعدد الكلور أثناء تأكيد سكة الإمداد. |
| تحتاج إلى تقييم 2.7 كيلو هرتز مقابل 4.0 كيلو هرتز | نفس دائرة القيادة والتركيب، يتغير رقم الجزء فقط أثناء الاختبار الصوتي. |
| إصلاح المعدات القديمة باستخدام صفارة قديمة | غالبًا ما يتطابق القطر 9.0 مم ودرجة الدبوس القياسية مع صفارات الفتحة 9 مم و12 مم مباشرةً. |
| لحام الموجة وإعادة العمل اليدوي على نفس الخط | تم اختيار هيكل PBT خصيصًا لهذه الملامح الحرارية، ويظل ثابتًا من حيث الأبعاد ومتسقًا صوتيًا. |
| تقليل عدد الموردين | يتم تغطية ثلاثة تكوينات كهربائية من خلال عائلة ميكانيكية واحدة، مما يقلل من المؤهلات وعبء عمل المخزون. |
عند وزن 0.71 جرام، يضيف الجرس الحد الأدنى من الكتلة إلى اللوحة، كما يعمل تخطيط الدبوس المحدد على تسريع عملية التكامل. تؤكد بيانات العينة أن جميع المعلمات موجودة بشكل مريح داخل النوافذ المنشورة.
تقوم MEIDI Intelligent Technology بإنتاج مكونات صوتية كهرومغناطيسية وكهرضغطية منذ عام 2011. يغطي مصنع الشركة المتكامل رأسيًا في جيانغسو، الصين، صب PBT الداخلي، ولفائف الملف الدقيقة، والتجميع الآلي والاختبار الصوتي المضمن الكامل. يدعم نظام الجودة المعتمد ISO 9001 ومختبر الموثوقية المخصص الاتساق الذي تتطلبه البرامج الصناعية وبرامج السيارات كبيرة الحجم.
تخضع كل دفعة إنتاج من سلسلة QMB-09B للتحقق بنسبة 100% من مقاومة الملف وفحوصات إحصائية لتردد الرنين. تم تأكيد مستوى ضغط الصوت مقابل الحد الأدنى البالغ 85 ديسيبل، وتم اختبار قابلية اللحام وفقًا لـ J‑STD‑002. يتم الحفاظ على الامتثال لـ RoHS وREACH، مع توفر إعلانات المواد الكاملة. يوفر رمز الدفعة الموجود على الغلاف إمكانية التتبع حتى تاريخ الإنتاج، وسجلات الاختبار، ودفعة المواد الخام لمدة عشر سنوات.
س1: كيف أختار بين النماذج الثلاثة؟
ابدأ بالجهد المتاح لديك. بالنسبة لمنطق 3.3 فولت أو ليثيوم أيون أحادي الخلية، فإن QMB-09B-03 (16Ω) هو المقاس الطبيعي. بالنسبة للقضبان الصناعية أو السيارات 5 فولت، فإن QMB-09B-05 أو QMB-09B-05 4KHZ (كلاهما 42 أوم) يقللان من الطلب الحالي. ثم اختر النغمة: 2.7 كيلو هرتز لاختراق التنبيه منخفض التردد، و4.0 كيلو هرتز للحصول على صوت أكثر سطوعًا وتميزًا. يشترك الثلاثة جميعًا في نفس البصمة، لذا فإن التغيير المتأخر يكون واضحًا ومباشرًا.
س2: هل يمكن استخدام QMB-09B-03 عند 5 فولت، أو الأجزاء 42 أوم عند 3.3 فولت؟
قد يؤدي تشغيل الطراز 16 أوم فوق 4.5 فولت إلى ارتفاع درجة حرارة الملف. سينتج الطراز 42 أوم الأقل من 3 فولت مستوى صوت أقل بكثير. إذا كنت بحاجة إلى 16 أوم عند 5 فولت، أضف مقاومة متوالية للحد من التيار؛ سوف يستمر انخفاض SPL. بالنسبة لأنظمة 3.3 فولت التي تتطلب مقاومة أعلى، فإن البديل 16 أوم هو الأفضل.
س3: ما هو الفرق العملي بين 2.7 كيلو هرتز و4.0 كيلو هرتز في بيئة حقيقية؟
يميل 2.7 كيلو هرتز إلى قطع الضوضاء الميكانيكية منخفضة التردد، مما يجعله مناسبًا لأرضيات المصانع والمعدات الخارجية. يقع 4.0 كيلو هرتز بالقرب من ذروة حساسية السمع البشرية، مما يوفر نغمة واضحة وسهلة التمييز للأجهزة الطبية والأمنية والاستهلاكية الداخلية. كلاهما قوي وموثوق بنفس القدر.

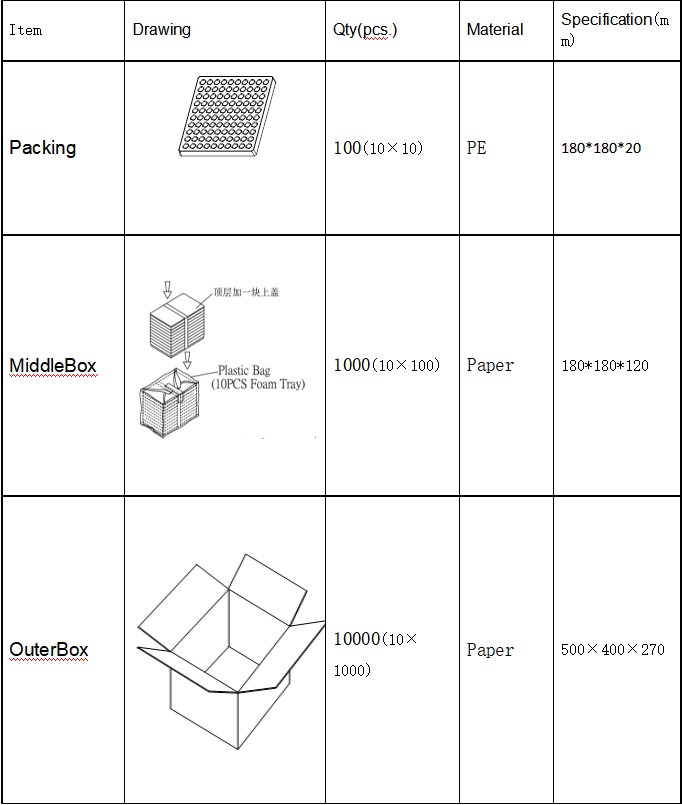

س 4: هل تتوفر أطوال الرصاص المخصصة أو عبوات الأشرطة والبكرات؟
نعم. يمكن لشركة MEIDI توفير تشكيل الرصاص المستقيم أو الملتوي أو المتوازن لتخطيطات ثنائي الفينيل متعدد الكلور غير القياسية. لا يعد الشريط والبكرة معياريًا للأجزاء التي يتم ثقبها ولكن يمكن ترتيبها لخطوط الإدخال الآلية. يختلف الحد الأدنى لكميات الطلب والمهل الزمنية اعتمادًا على التعديل.
س5: هل يمكنني إبعاد الجرس عن تردد الرنين الخاص به للحصول على نغمة مختلفة؟
ينخفض مستوى الصوت بشكل ملحوظ عندما يتحرك تردد المحرك بعيدًا عن الرنين. للحصول على الحد الأقصى لحجم الصوت، ابق ضمن ±5% من المعدل المقدر 2700 هرتز أو 4000 هرتز. إذا كان تطبيقك يحتاج إلى نطاق واسع من الترددات، فسيكون الجرس الكهرضغطي أو مكبر الصوت المصغر خيارًا أكثر ملاءمة.
للتحقق من الإسناد الترافقي مقابل أرقام الأجزاء القديمة، أو عينات التقييم لجميع المتغيرات الثلاثة، أو تكوينات الرصاص المخصصة، اتصل بفريق قطع غيار MEIDI. تتلقى استعلامات التوافق عادةً ردًا خلال يوم عمل واحد، بالإضافة إلى رسومات الدبوس وملاحظات دائرة محرك الأقراص.
