محرك موجة مربع خارجي عند 2048 هرتز
مقاومة الملف 45Ω
قطر 16 مم لتخطيطات ثنائي الفينيل متعدد الكلور من خلال الفتحة
دقيقة. ضغط صوت 85 ديسيبل عند 10 سم في ظل ظروف القيادة المقدرة
نطاق درجة حرارة التشغيل -20 درجة مئوية إلى +70 درجة مئوية
غطاء نوريل أسود للتجميع من خلال الفتحة

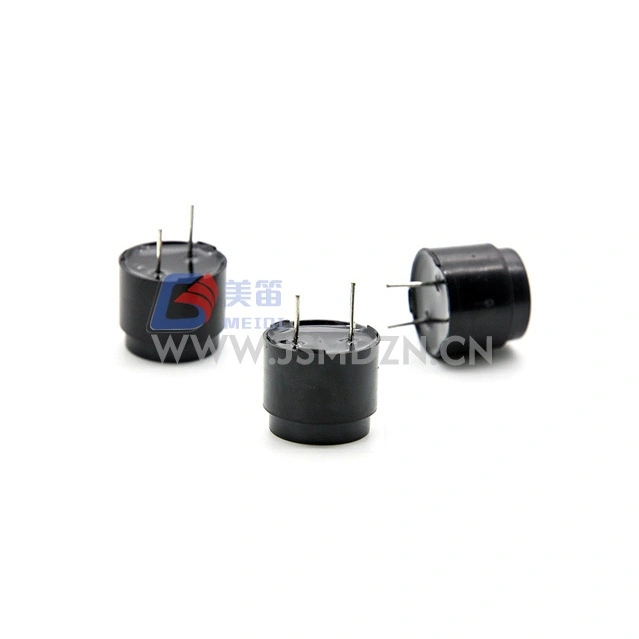

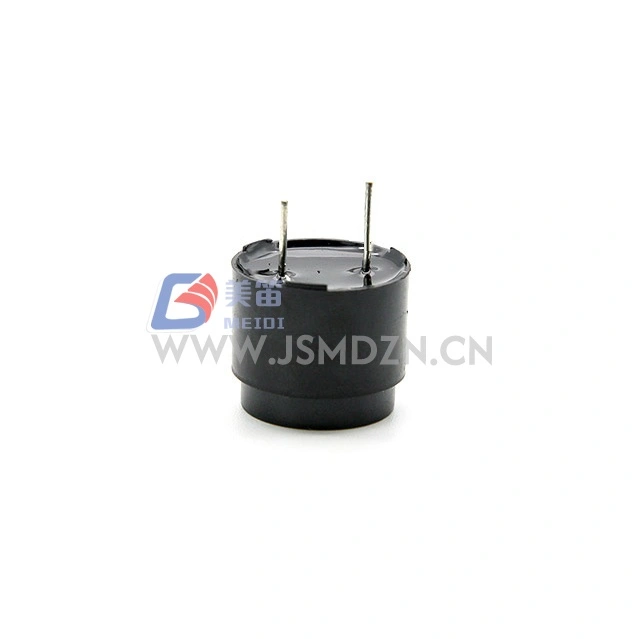

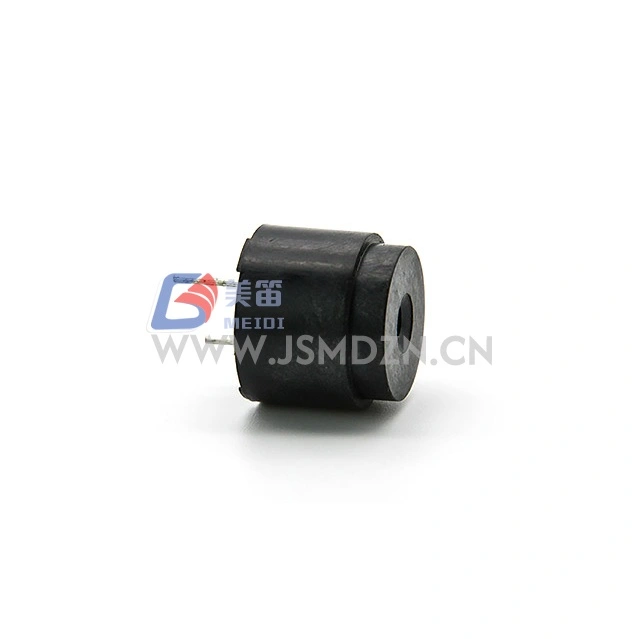

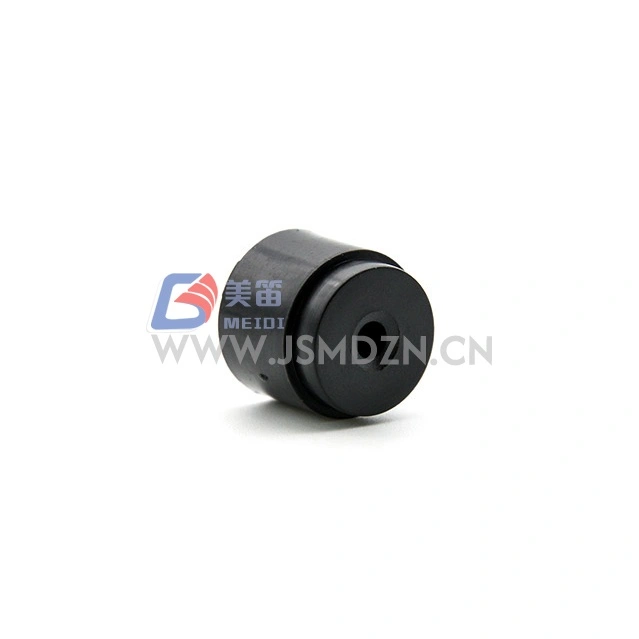

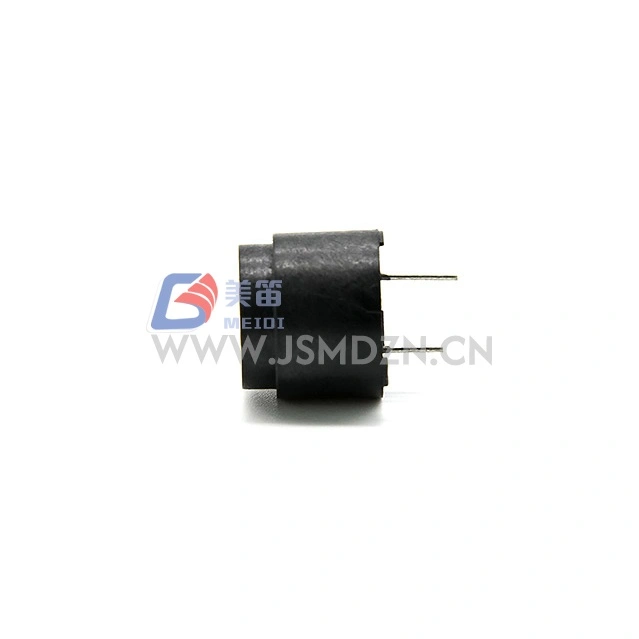

إن الجرس السلبي الكهرومغناطيسي MEIDI HN-1614 مقاس 16 مم 2048 هرتز عبر الفتحة هو صفارة كهرومغناطيسية سلبية مصممة للتركيب عبر الفتحة في الأنظمة الإلكترونية التي تتطلب إشارة محرك خارجي لتوليد الصوت. بقطر جسم يبلغ 16 ملم، يندمج هذا الجرس في تخطيطات ثنائي الفينيل متعدد الكلور عبر الفتحات.
يقبل تردد الرنين 2048 هرتز إشارات محرك الموجة المربعة الخارجية. مع الجهد الكهربي المقدر 6Vo-p ونطاق التشغيل 4-8Vo-p، يستوعب HN-1614 دوائر القيادة ضمن نطاق الجهد هذا.
تتوافق مقاومة الملف 45 أوم مع دوائر التشغيل المصممة لنطاق المعاوقة هذا. يوفر غطاء Noryl الأسود الاستقرار الهيكلي لعمليات التجميع من خلال الفتحات.
بنية المحرك الخارجي --- تقبل إشارات الموجة المربعة عند 2048 هرتز لتوليد النغمة؛ لن ينتج جهد التيار المستمر وحده صوتًا (السمة العامة للطنانات الكهرومغناطيسية السلبية)
عامل الشكل من خلال الفتحة --- قطر 16 مم مع تكوين الدبوس لتخطيطات PCB من خلال الفتحة
مقاومة الملف 45 أوم --- لمطابقة دائرة التشغيل ضمن نطاق الجهد المقنن
خرج صوتي مستقر --- دقيقة. 85 ديسيبل عند 10 سم عند القيادة بسرعة 6 فولت، 2048 هرتز، موجة مربعة لدورة التشغيل بنسبة 50%
مادة غلاف Noryl --- غطاء أسود للتجميع من خلال الفتحة
الامتثال البيئي RoHS --- نعم
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس السلبي الكهرومغناطيسي | --- |
| الجهد المقنن | 6Vo-ص | مرجع تردد الرنين |
| جهد التشغيل | 4--8Vo-ص | ذروة إشارة القيادة |
| مستوى ضغط الصوت | دقيقة. 85 ديسيبل | عند 6Vo-p، 2048 هرتز، 50%، 10 سم |
| تردد الرنين | 2048 هرتز | في الجهد المقنن |
| مقاومة الملف | 45 ± 5Ω | --- |
| التصنيف الحالي | الأعلى. 40 مللي أمبير | عند 6Vo-p، 2048 هرتز، واجب 50% |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | --- |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | --- |

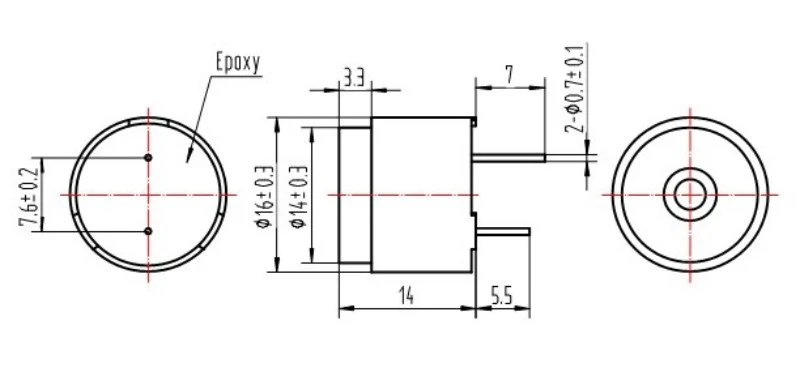

| الحجم الخارجي | 16 ملم (القطر) | الجسم باستثناء الدبابيس |
| الوزن الصافي | تقريبا. 4.6 جرام | --- |
| مواد الإسكان | نوريل الأسود | --- |
| لائحة حماية البيئة | بنفايات | --- |

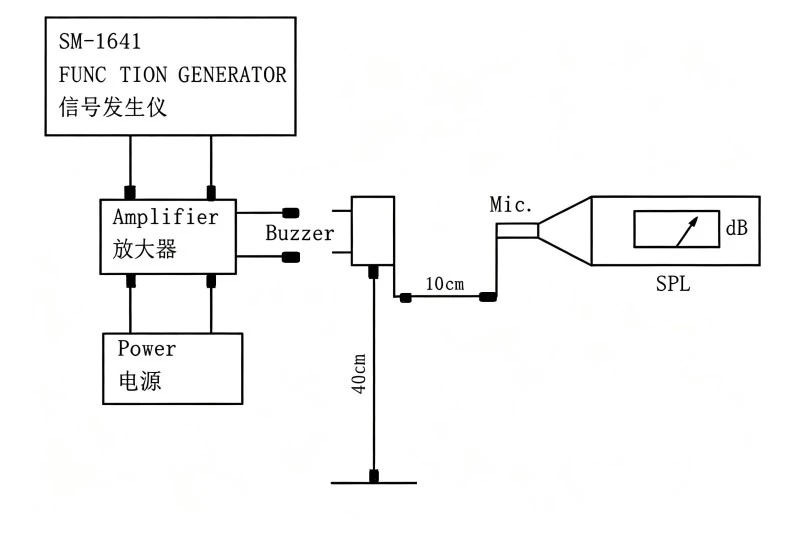

شروط الاختبار القياسية: درجة الحرارة: 25±3°C، الرطوبة: 60±10% رطوبة نسبية، الضغط: 860~1060hPa
وحدات إنذار لوحة التحكم الصناعية
أنظمة الأمن وكشف التسلل
لوحات التحكم في الأجهزة الاستهلاكية
معدات التشخيص والاختبار
أنظمة PLC والأتمتة
وحدات الإمداد بالطاقة غير المنقطعة
| متطلبات التصميم | ميزة HN-1614 |
| تخطيطات ثنائي الفينيل متعدد الكلور من خلال ثقب | قطر 16 ملم للتركيب القياسي |
| تردد نغمة التنبيه ثابت | تردد الرنين 2048 هرتز |
| توافق عملية التجميع | غطاء نوريل أسود للتجميع من خلال الفتحة |
| الامتثال البيئي | بنفايات |
تقوم MEIDI بتصنيع HN-1614 مع مراقبة الجودة في كل مرحلة إنتاج بدءًا من تصميم المنتج والشراء والاختبار. اتصل بـ MEIDI للحصول على تفاصيل الشهادة.
بعد أي من الاختبارات التالية، يجب أن يفي المنتج بمعايير القبول: عدم وجود عيوب أو تدهور في المظهر والخواص الكهربائية (باستثناء SPL)؛ يجب ألا يقل مستوى ضغط الصوت (SPL) بأكثر من 10 ديسيبل عن الحد الأدنى لمستوى ضغط الصوت (SPL) المحدد في ورقة البيانات.
| عنصر الاختبار | شروط الاختبار |
| اختبار الحياة | 25 ± 10 درجة مئوية، الجهد المقنن، 1/2 موجة مربعة لتردد الرنين، 96 ساعة |
| اختبار درجة الحرارة العالية | تخزين +80 درجة مئوية لمدة 96 ساعة، واستعادته في درجة حرارة الغرفة لمدة 3 ساعات قبل الاختبار |
| اختبار درجة الحرارة المنخفضة | تخزين -30 درجة مئوية لمدة 96 ساعة، واستعادته في درجة حرارة الغرفة لمدة 3 ساعات قبل الاختبار |
| اختبار الرطوبة | +40±3 درجة مئوية، 90%-95% رطوبة نسبية، 48 ساعة، يتم التعافي في درجة حرارة الغرفة لمدة 6 ساعات قبل الاختبار |
| اختبار الصدمة الحرارية | 70 درجة مئوية ساعتان → -20 درجة مئوية ساعتان (دورة واحدة)، فاصل زمني ساعة واحدة بين الدورات، إجمالي 10 دورات |
| اختبار السقوط | التعبئة القياسية (جميع الوجوه الستة والحواف الثلاثة)، تسقط من ارتفاع 1.2 متر على لوح خشبي سميك أو لوح خشبي صلب مقاس 5 سم |
| اختبار الاهتزاز | 1000 دورة/دقيقة، السعة 1.5 مم، 1 ساعة لكل محور، إجمالي 3 محاور |
تنبيه: تجنب دخول المواد الغريبة إلى المنتج، بما في ذلك المواد المغناطيسية والمواد القابلة للذوبان في الماء والغازات المسببة للتآكل، لأن ذلك سيؤثر على الأداء الكهربائي للمنتج.
| المعلمة | قيمة |
| وصف المنتج | الجرس الكهرومغناطيسي |
| كمية | 6000 قطعة |
| حجم الكرتون | 52×41.5×27 سم |
1. هل يتطلب هذا الجرس إشارة محرك خارجي، أم يمكن تشغيله بجهد تيار مستمر؟
باعتباره صفارة كهرومغناطيسية سلبية، يتطلب HN-1614 إشارة تيار متردد خارجية --- عادة موجة مربعة عند 2048 هرتز أو بالقرب منها --- لتوليد مخرجات مسموعة. لن ينتج جهد التيار المستمر وحده صوتًا وقد يؤدي إلى تلف الملف من خلال تدفق التيار المستمر (السمة العامة للطنانات الكهرومغناطيسية السلبية).
2. ما هو تردد القيادة الموصى به للحصول على الحد الأقصى لضغط الصوت؟

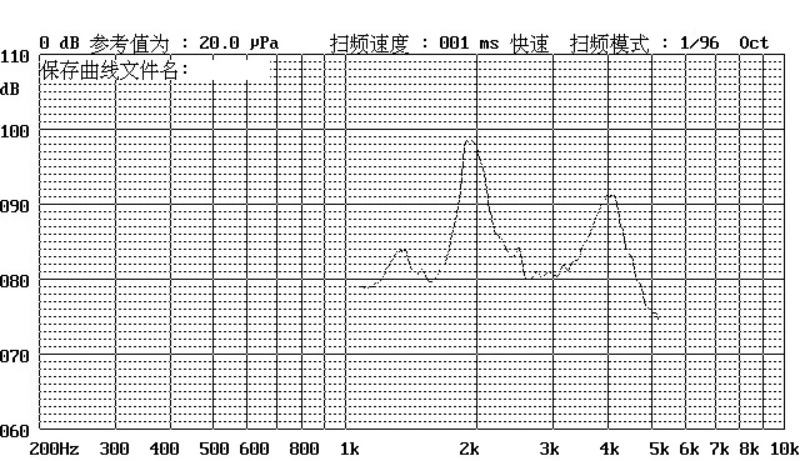

الحد الأقصى لمستوى ضغط الصوت (SPL) يحدث عند تردد الرنين البالغ 2048 هرتز. ينخفض مستوى ضغط الصوت (SPL) بشكل ملحوظ عند طرده من الرنين. للحصول على دقيقة متسقة. خرج 85 ديسيبل، محرك عند 2048 هرتز مع موجة مربعة لدورة التشغيل بنسبة 50% عند 6Vo-p.
3. ما هي دائرة التشغيل المناسبة لمقاومة الملف 45Ω؟
تتوافق تكوينات ترانزستور NPN/PNP القياسية ذات المجمع المفتوح مع مقاومات السحب. بالنسبة للمحرك المباشر GPIO لوحدة التحكم الدقيقة، تحقق من أن المنفذ يمكن أن يصدر أو يصرف التيار بناءً على مواصفات التيار المقدر (بحد أقصى 40 مللي أمبير). يوصى باستخدام الصمام الثنائي Flyback عند القيادة بأحمال تحريضية أو دوائر ترحيل.
4. ما هي طريقة اللحام الموصى بها لهذا الجرس عبر الفتحة؟
HN-1614 متوافق مع عمليات اللحام الموجية القياسية من خلال الفتحة. بالنسبة للحام اليدوي، اتصل بـ MEIDI للحصول على مواصفات درجة الحرارة والمدة الموصى بها.
5. هل تتوفر ترددات رنين مخصصة أو مقاومات للملف؟
اتصل بـ MEIDI للاستفسارات الفنية بخصوص التكوينات المخصصة.
للحصول على أوراق البيانات الفنية، أو ملاحظات تطبيق دائرة القيادة، أو مناقشة تكوين OEM، اتصل بهندسة تطبيقات MEIDI.
