محرك موجة مربع خارجي عند 2730 هرتز للحصول على إخراج صوتي ثابت
مقاومة ملف 16 أوم متوافقة مع دوائر تشغيل الترانزستور القياسي وMCU
بصمة متوافقة مع معايير الصناعة مقاس 12 مم لتخطيطات PCB المثبتة عبر الفتحات
دقيقة. ضغط صوت 85 ديسيبل عند 10 سم في ظل ظروف القيادة المقدرة
-20 درجة مئوية إلى +70 درجة مئوية نطاق درجة حرارة التشغيل للبيئات الصناعية الداخلية
غطاء PPO أسود متوافق مع اللحام الموجي والتجميع اليدوي

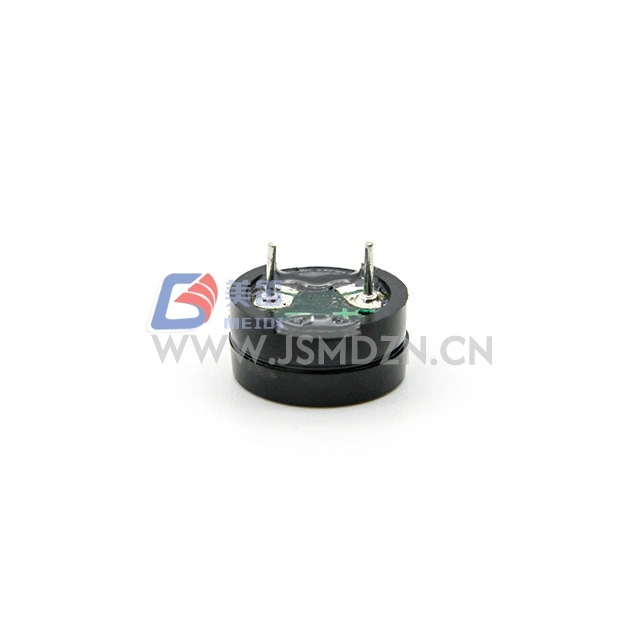

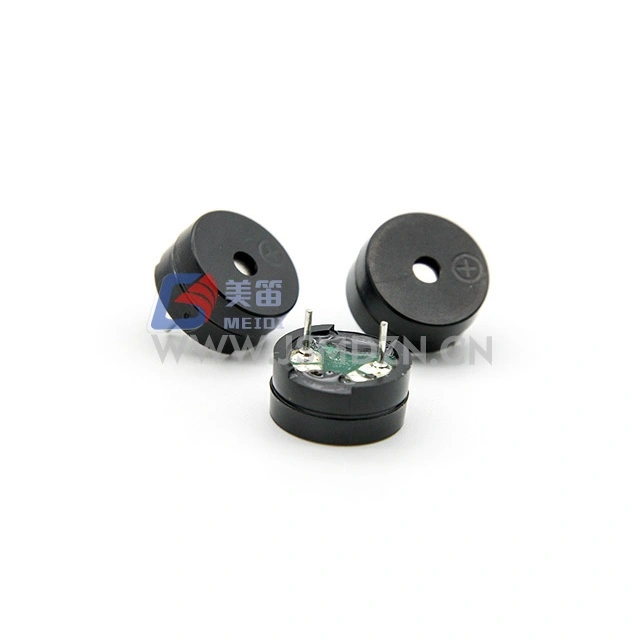

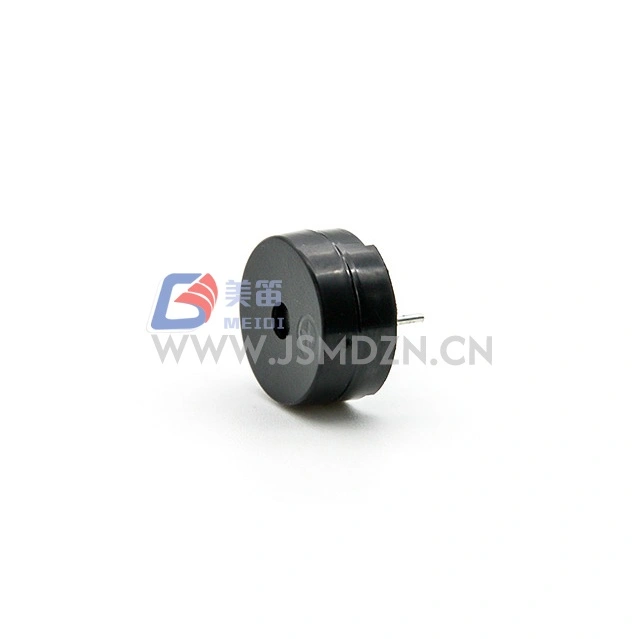

إن الجرس السلبي الكهرومغناطيسي MEIDI مقاس 12 مم 2730 هرتز من خلال الفتحة عبارة عن صفارة كهرومغناطيسية سلبية مصممة للتركيب من خلال الفتحة في الأنظمة الإلكترونية التي تتطلب إشارة محرك خارجي لتوليد الصوت. بقطر جسم يبلغ 12 مم، يندمج هذا الجرس في تخطيطات PCB القياسية المستخدمة على نطاق واسع في لوحات التحكم الصناعية، وأنظمة الإنذار الأمني، والأجهزة الاستهلاكية، ومعدات التشخيص.
يقبل تردد الرنين 2730 هرتز إشارات محرك الموجة المربعة الخارجية، مما يتيح ردود فعل صوتية متسقة عند القيادة عند التردد المقدر أو بالقرب منه. مع الجهد الكهربي المقدر 3Vo-p ونطاق التشغيل 2--4Vo-p، يوفر HN-1260B المرونة في تصميم دائرة التشغيل عبر الأنظمة المنطقية 3V و5V.
تم تحديد مقاومة الملف 16 أوم لتتوافق مع تكوينات مشغل GPIO للترانزستور المفتوح المجمع ووحدة التحكم الدقيقة، مما يقلل الحاجة إلى دوائر محرك متخصصة. يوفر غلاف PPO الأسود ثباتًا هيكليًا لعمليات اللحام الموجي عبر الفتحات وعمليات إعادة العمل اليدوية.
بنية المحرك الخارجي --- تقبل إشارات الموجة المربعة عند 2730 هرتز لتوليد نغمة قابلة للبرمجة؛ يتطلب إثارة التيار المتردد، ولن ينتج جهد التيار المستمر وحده صوتًا
عامل الشكل القياسي من خلال الفتحة --- قطر 12 مم مع درجة دبوس متوافقة مع معايير الصناعة تلائم تخطيطات PCB الموجودة وفتحات اللوحة الأمامية
مقاومة الملف 16 أوم --- تتوافق مع دوائر تشغيل الترانزستور NPN/PNP الشائعة ومخرجات GPIO لوحدة التحكم الدقيقة 3.3 فولت/5 فولت مع قدرة تيار كافية
خرج صوتي مستقر --- دقيقة. 85 ديسيبل عند 10 سم عند القيادة بسرعة 3Vo-p، 2731 هرتز، موجة مربعة لدورة التشغيل بنسبة 50%
مادة غلاف PPO --- غطاء أسود يتحمل اللحام الموجي وإعادة صياغة اللحام اليدوي دون تشوه
الامتثال البيئي لـ RoHS --- يلبي متطلبات المواد المقيدة لتوزيع السوق العالمية
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس السلبي الكهرومغناطيسي | --- |
| الجهد المقنن | 3Vo-ص | مرجع تردد الرنين |
| جهد التشغيل | 2--4Vo-ص | ذروة إشارة القيادة |

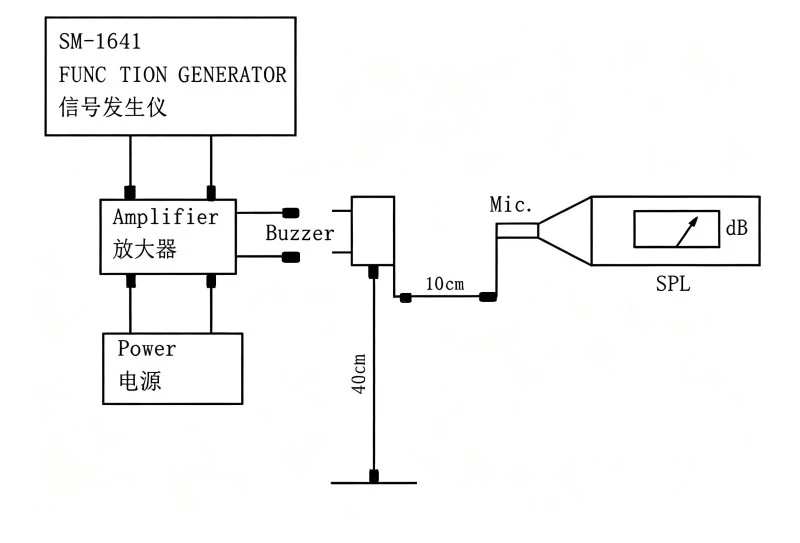

| مستوى ضغط الصوت | دقيقة. 85 ديسيبل | عند 3Vo-p، 2731 هرتز، واجب 50%، 10 سم |
| تردد الرنين | 2730 هرتز | في الجهد المقنن |
| مقاومة الملف | 16 ± 4Ω | تيار مستمر، 25 درجة مئوية |
| التصنيف الحالي | الأعلى. 60 مللي أمبير | عند 3Vo-p، 2731 هرتز، واجب 50% |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |

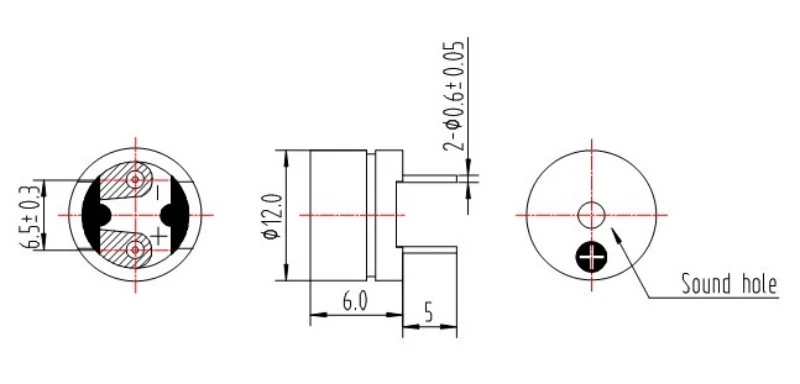

| الحجم الخارجي | 12 ملم (القطر) | الجسم باستثناء الدبابيس |
| الوزن الصافي | تقريبا. 1.0 جرام | عادي |
| مواد الإسكان | أسود بي بي أو | --- |
| لائحة حماية البيئة | بنفايات | --- |
وحدات إنذار لوحة التحكم الصناعية التي تتطلب تنبيهات صوتية ذات تردد قياسي
أنظمة الأمن وكشف التسلل مع فتحات تثبيت الجرس مقاس 12 مم
لوحات التحكم في الأجهزة الاستهلاكية التي تستخدم عمليات التجميع من خلال الفتحات
تحتاج معدات التشخيص والاختبار إلى إشارة مسموعة للحالة
أنظمة PLC وأنظمة التشغيل الآلي بمخرجات محرك المستوى المنطقي 5 فولت أو 3.3 فولت
وحدات إمداد الطاقة غير المنقطعة للتحذيرات من انخفاض البطارية وحالة الخلل
| متطلبات التصميم | ميزة HN-1260B |
| تم إنشاء تخطيطات ثنائي الفينيل متعدد الكلور من خلال الفتحات | قطر 12 مم يتوافق مع معايير الصناعة وفتحات اللوحة الأمامية |
| توافق دائرة السائق القياسية | تعمل مقاومة الملف 16Ω مع ترانزستور مشترك وتكوينات MCU GPIO |
| تردد نغمة التنبيه ثابت | يضمن تردد الرنين 2730 هرتز طابعًا صوتيًا موحدًا عبر دفعات الإنتاج |
| مرونة عملية التجميع | غطاء PPO أسود متوافق مع اللحام الموجي وإعادة العمل اليدوي |
| الامتثال البيئي | موافقة RoHS للتوزيع العالمي ولوائح المواد المحظورة |
تقوم MEIDI بتصنيع HN-1260B مع مراقبة الجودة في كل مرحلة إنتاج بدءًا من تصميم المنتج والشراء والاختبار. تحافظ مرافق الإنتاج على شهادات ISO 9001 وISO 14001 وQS 9000. جميع المنتجات تحمل علامة CE وموافقات RoHS.
بعد أي من الاختبارات التالية، يجب أن يفي المنتج بمعايير القبول: عدم وجود عيوب أو تدهور في المظهر والخواص الكهربائية (باستثناء SPL)؛ يجب ألا يقل مستوى ضغط الصوت (SPL) عن 10 ديسيبل عن الحد الأدنى لمستوى ضغط الصوت (SPL) المحدد في ورقة البيانات.
| عنصر الاختبار | شروط الاختبار |
| اختبار الحياة | 25 ± 10 درجة مئوية، الجهد المقنن، 1/2 موجة مربعة لتردد الرنين، 96 ساعة |
| اختبار درجة الحرارة العالية | تخزين +80 درجة مئوية لمدة 96 ساعة، واستعادته في درجة حرارة الغرفة لمدة 3 ساعات قبل الاختبار |
| اختبار درجة الحرارة المنخفضة | تخزين -40 درجة مئوية لمدة 96 ساعة، واستعادته في درجة حرارة الغرفة لمدة 3 ساعات قبل الاختبار |
| اختبار الرطوبة | +40±3 درجة مئوية، 90%-95% رطوبة نسبية، 48 ساعة، يتم التعافي في درجة حرارة الغرفة لمدة 6 ساعات قبل الاختبار |
| اختبار الصدمة الحرارية | 70 درجة مئوية ساعتان → -20 درجة مئوية ساعتان (دورة واحدة)، فاصل زمني ساعة واحدة بين الدورات، إجمالي 10 دورات |
| اختبار السقوط | التعبئة القياسية (3 حواف، 6 وجوه للصندوق)، تسقط من ارتفاع 1.2 متر على لوح خشبي سميك أو لوح خشبي صلب 5 سم |
| اختبار الاهتزاز | 1000 دورة/دقيقة، السعة 1.5 مم، 1 ساعة لكل اتجاه، 3 درجات من الحرية |
تنبيه: تجنب دخول المواد الغريبة إلى المنتج، بما في ذلك المواد المغناطيسية والمواد القابلة للذوبان في الماء والغازات المسببة للتآكل، لأن ذلك سيؤثر على الأداء الكهربائي للمنتج.
1. هل يتطلب هذا الجرس إشارة محرك خارجي، أم يمكن تشغيله بجهد تيار مستمر؟
باعتباره صفارة كهرومغناطيسية سلبية، يتطلب HN-1260B إشارة تيار متردد خارجية --- عادة موجة مربعة عند 2730 هرتز أو بالقرب منها --- لتوليد خرج مسموع. لن ينتج جهد التيار المستمر وحده صوتًا وقد يؤدي إلى تلف الملف من خلال تدفق التيار المستمر.
2. ما هو تردد القيادة الموصى به للحصول على الحد الأقصى لضغط الصوت؟

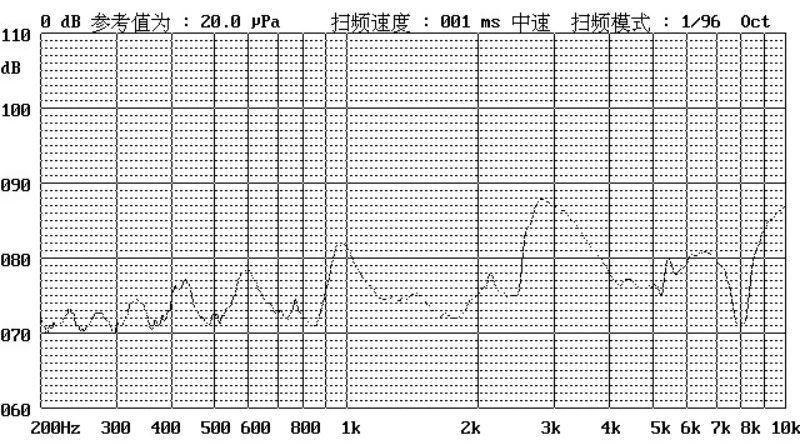

الحد الأقصى لمستوى ضغط الصوت (SPL) يحدث عند تردد الرنين البالغ 2730 هرتز. ينخفض مستوى ضغط الصوت (SPL) بشكل ملحوظ عند طرده من الرنين. للحصول على دقيقة متسقة. خرج 85 ديسيبل، محرك عند 2731 هرتز مع موجة مربعة لدورة التشغيل بنسبة 50% عند 3Vo-p.
3. ما هي دائرة التشغيل المناسبة لمقاومة الملف 16Ω؟
تتوافق تكوينات ترانزستور NPN/PNP القياسية ذات المجمع المفتوح مع مقاومات السحب. بالنسبة لمحرك الأقراص المباشر GPIO لوحدة التحكم الدقيقة، تحقق من أن المنفذ يمكن أن ينبع أو يغرق ≥60 مللي أمبير. يوصى باستخدام الصمام الثنائي flyback عند القيادة بأحمال تحريضية أو دوائر ترحيل.
4. ما هي طريقة اللحام الموصى بها لهذا الجرس عبر الفتحة؟
HN-1260B متوافق مع عمليات اللحام الموجية القياسية من خلال الفتحة. بالنسبة للحام اليدوي، اتصل بـ MEIDI للحصول على مواصفات درجة الحرارة والمدة الموصى بها لتجنب تشوه الغلاف.
5. هل تتوفر ترددات رنين مخصصة أو مقاومات للملف؟
اتصل بـ MEIDI للاستفسارات الفنية بخصوص التكوينات المخصصة.
للحصول على أوراق البيانات الفنية، أو ملاحظات تطبيق دائرة القيادة، أو مناقشة تكوين OEM، اتصل بهندسة تطبيقات MEIDI.
