محرك موجة مربع خارجي عند 2400 هرتز للحصول على إخراج صوتي ثابت
مقاومة ملف 42Ω لتخطيطات PCB عبر الفتحات
قطر 12 مم لتخطيطات ثنائي الفينيل متعدد الكلور الشائعة من خلال الفتحات
دقيقة. ضغط صوت 85 ديسيبل عند 10 سم في ظل ظروف القيادة المقدرة
نطاق درجة حرارة التشغيل -20 درجة مئوية إلى +70 درجة مئوية
غطاء PPO أسود متوافق مع عمليات التجميع من خلال الفتحات

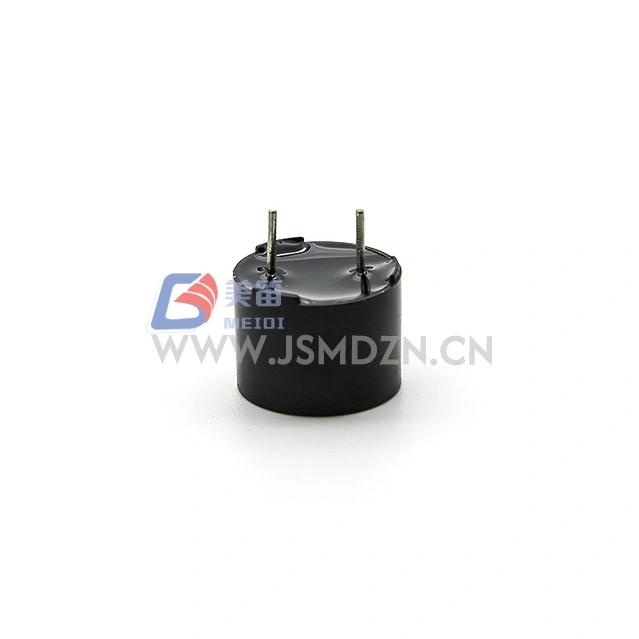

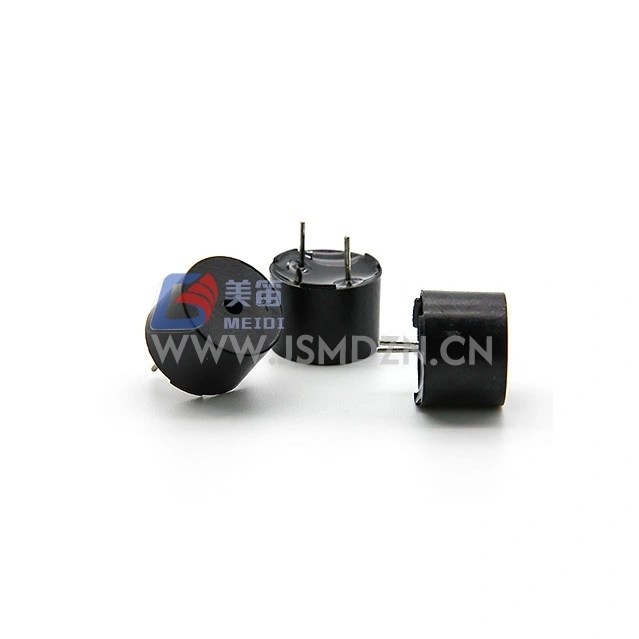

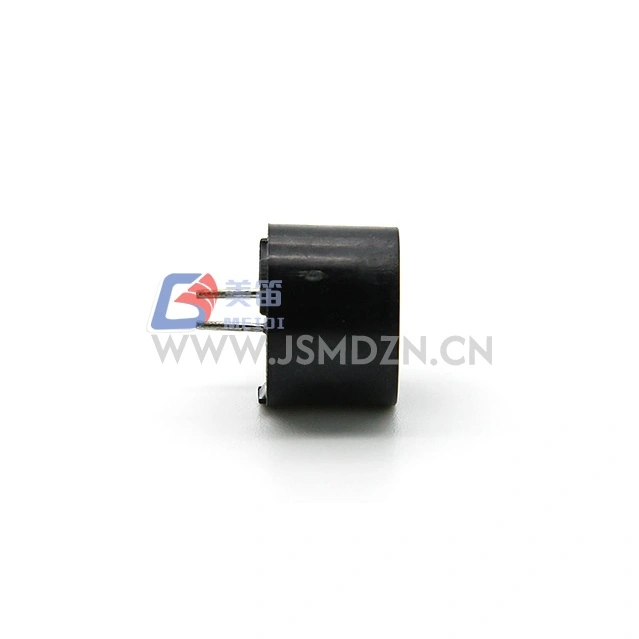

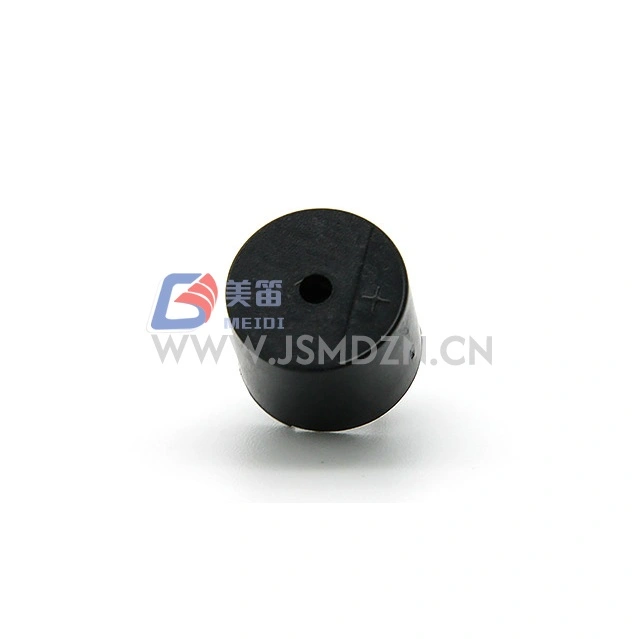

إن الطنان الكهرومغناطيسي السلبي MEIDI HN-1295 12 مم 2400 هرتز من خلال الفتحة عبارة عن طنان كهرومغناطيسي سلبي مصمم للتركيب من خلال الفتحة في الأنظمة الإلكترونية التي تتطلب إشارة محرك خارجي لتوليد الصوت. بقطر جسم يبلغ 12 مم، يندمج هذا الجرس في تخطيطات PCB الشائعة المستخدمة في لوحات التحكم الصناعية وأنظمة الإنذار والأجهزة الاستهلاكية ومعدات التشخيص.
يقبل تردد الرنين 2400 هرتز إشارات محرك الموجة المربعة الخارجية، مما يتيح ردود فعل صوتية متسقة عند القيادة عند التردد المقدر أو بالقرب منه. مع الجهد الكهربي المقدر 5Vo-p ونطاق التشغيل 3-7Vo-p، يوفر HN-1295 المرونة في تصميم دائرة التشغيل.
يتم تحديد مقاومة الملف 42Ω لتطبيقات التثبيت من خلال الفتحة. يوفر غلاف PPO الأسود الاستقرار الهيكلي لعمليات التجميع من خلال الفتحات.
بنية المحرك الخارجي --- تقبل إشارات الموجة المربعة عند 2400 هرتز لتوليد النغمة؛ يتطلب إثارة التيار المتردد، ولن ينتج جهد التيار المستمر وحده صوتًا
عامل الشكل من خلال الفتحة --- قطر 12 مم مع تكوين الدبوس لتخطيطات PCB القياسية
مقاومة الملف 42 أوم --- لتخطيطات ثنائي الفينيل متعدد الكلور عبر الفتحات
خرج صوتي مستقر --- دقيقة. 85 ديسيبل عند 10 سم عند القيادة بسرعة 5 فولت، 2400 هرتز، موجة مربعة لدورة التشغيل بنسبة 50%
مادة غطاء PPO --- غطاء أسود لتوافق التجميع من خلال الفتحة
الامتثال البيئي RoHS --- نعم
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس السلبي الكهرومغناطيسي | --- |
| الجهد المقنن | 5Vo-ص | مرجع تردد الرنين |
| جهد التشغيل | 3--7Vo-ص | ذروة إشارة القيادة |

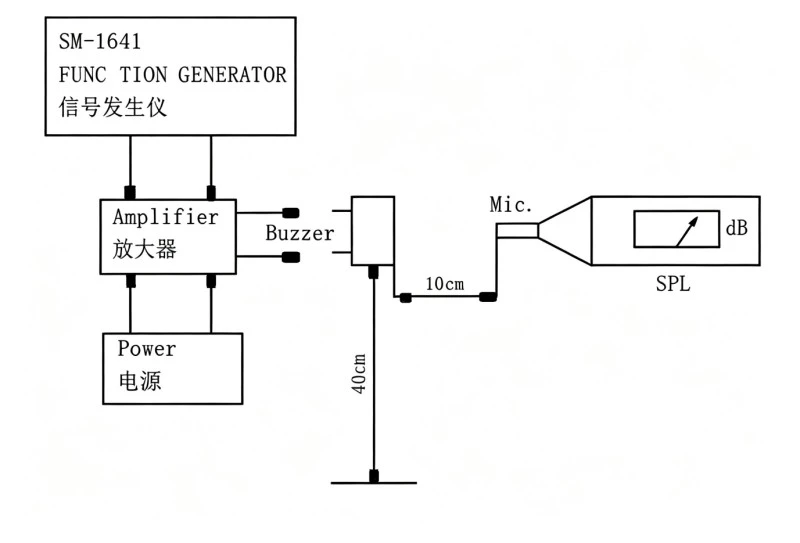

| مستوى ضغط الصوت | دقيقة. 85 ديسيبل | عند 5Vo-p، 2400 هرتز، 50%، 10 سم |
| تردد الرنين | 2400 هرتز | في الجهد المقنن |
| مقاومة الملف | 42 ± 5Ω | --- |
| التصنيف الحالي | الأعلى. 80 مللي أمبير | عند 5Vo-p، 2400 هرتز، واجب 50% |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | --- |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | --- |

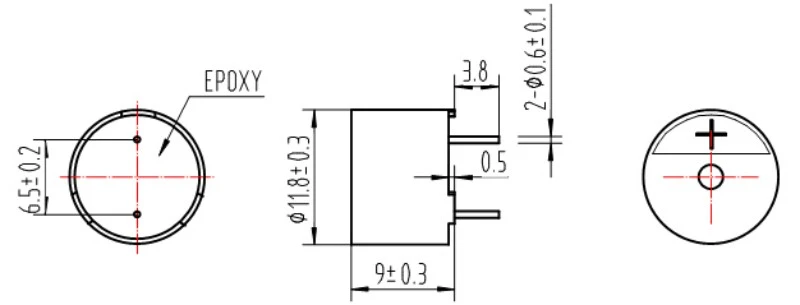

| الحجم الخارجي | 12 ملم (القطر) | الجسم باستثناء الدبابيس |
| الوزن الصافي | تقريبا. 1.5 جرام | --- |
| مواد الإسكان | أسود بي بي أو | --- |
| لائحة حماية البيئة | بنفايات | --- |
وحدات إنذار لوحة التحكم الصناعية التي تتطلب تنبيهات صوتية
أنظمة الأمن وكشف التسلل مع تصميمات ثنائي الفينيل متعدد الكلور من خلال الفتحات
لوحات التحكم في الأجهزة الاستهلاكية باستخدام تركيب الجرس القياسي
تحتاج معدات التشخيص والاختبار إلى إشارة مسموعة للحالة
أنظمة PLC وأنظمة التشغيل الآلي مع مخرجات محرك الأقراص
وحدات إمداد الطاقة غير المنقطعة لتحذيرات حالة الخطأ
| متطلبات التصميم | ميزة HN-1295 |
| تخطيطات ثنائي الفينيل متعدد الكلور من خلال ثقب | قطر 12 مم لتركيب PCB القياسي |
| تردد نغمة التنبيه ثابت | تردد رنين 2400 هرتز للحصول على طابع صوتي موحد |
| توافق عملية التجميع | غطاء PPO أسود للتجميع من خلال الفتحة |
| الامتثال البيئي | بنفايات |
تقوم MEIDI بتصنيع HN-1295 مع مراقبة الجودة في كل مرحلة إنتاج بدءًا من تصميم المنتج والشراء والاختبار. اتصل بـ MEIDI للحصول على تفاصيل الشهادة.
بعد أي من الاختبارات التالية، يجب أن يفي المنتج بمعايير القبول: عدم وجود عيوب أو تدهور في المظهر والخواص الكهربائية (باستثناء SPL)؛ يجب ألا يقل مستوى ضغط الصوت (SPL) بأكثر من 10 ديسيبل عن الحد الأدنى لمستوى ضغط الصوت (SPL) المحدد في ورقة البيانات.
| عنصر الاختبار | شروط الاختبار |
| اختبار الحياة | 25 ± 10 درجة مئوية، الجهد المقنن، 1/2 موجة مربعة لتردد الرنين، 96 ساعة |
| اختبار درجة الحرارة العالية | تخزين +80 درجة مئوية لمدة 96 ساعة، واستعادته في درجة حرارة الغرفة لمدة 3 ساعات قبل الاختبار |
| اختبار درجة الحرارة المنخفضة | تخزين -40 درجة مئوية لمدة 96 ساعة، واستعادته في درجة حرارة الغرفة لمدة 3 ساعات قبل الاختبار |
| اختبار الرطوبة | +40±3 درجة مئوية، 90%-95% رطوبة نسبية، 48 ساعة، يتم التعافي في درجة حرارة الغرفة لمدة 6 ساعات قبل الاختبار |
| اختبار الصدمة الحرارية | 70 درجة مئوية ساعتان → -20 درجة مئوية ساعتان (دورة واحدة)، فاصل زمني ساعة واحدة بين الدورات، إجمالي 10 دورات |
| اختبار السقوط | التعبئة القياسية (جميع الوجوه الستة والحواف الثلاثة)، تسقط من ارتفاع 1.2 متر على لوح خشبي سميك أو لوح خشبي صلب مقاس 5 سم |
| اختبار الاهتزاز | 1000 دورة/دقيقة، السعة 1.5 مم، 1 ساعة لكل محور، إجمالي 3 محاور |
تنبيه: تجنب دخول المواد الغريبة إلى المنتج، بما في ذلك المواد المغناطيسية والمواد القابلة للذوبان في الماء والغازات المسببة للتآكل، لأن ذلك سيؤثر على الأداء الكهربائي للمنتج.
| غرض | مواصفة |
| نوع المنتج | الجرس الكهرومغناطيسي |

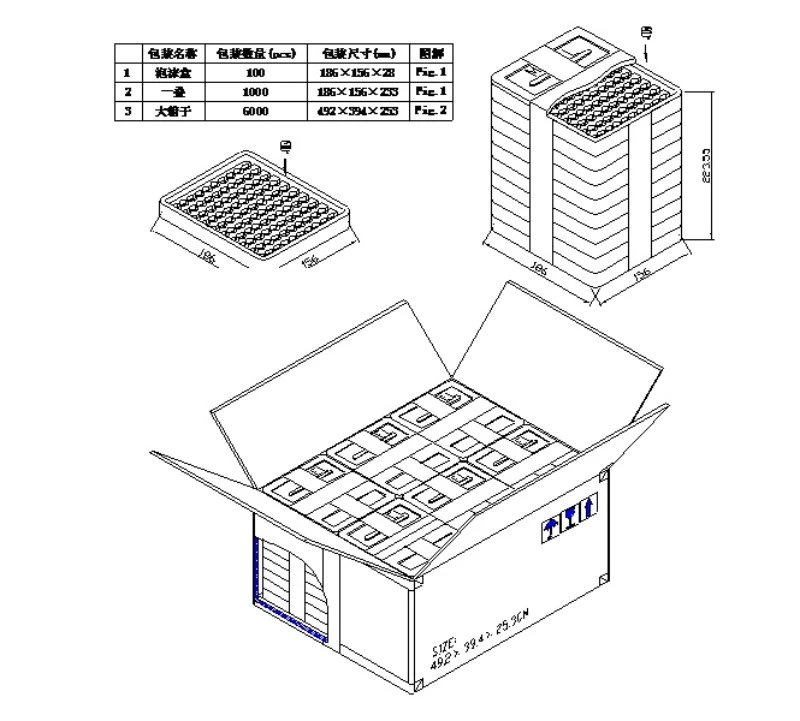

| كمية | 6000 قطعة |
| حجم الكرتون | 52×41.5×27 سم |
1. هل يتطلب هذا الجرس إشارة محرك خارجي، أم يمكن تشغيله بجهد تيار مستمر؟
باعتباره صفارة كهرومغناطيسية سلبية، يتطلب HN-1295 إشارة تيار متردد خارجية --- عادة موجة مربعة عند 2400 هرتز أو بالقرب منها --- لتوليد مخرجات مسموعة. لن ينتج جهد التيار المستمر وحده صوتًا وقد يؤدي إلى تلف الملف من خلال تدفق التيار المستمر.
2. ما هو تردد القيادة الموصى به للحصول على الحد الأقصى لضغط الصوت؟

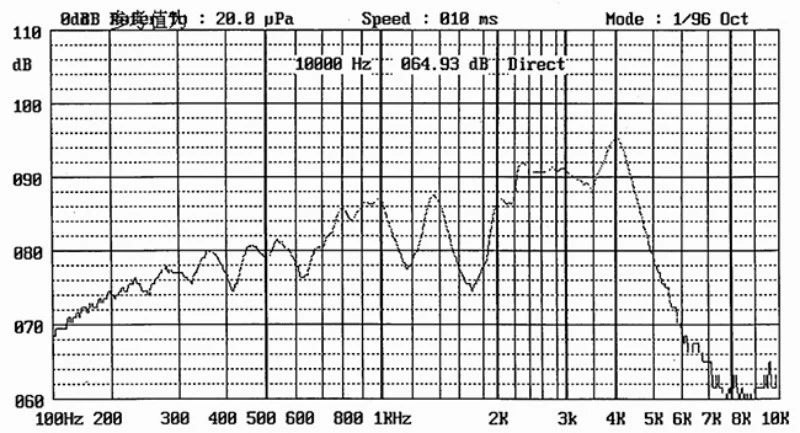

الحد الأقصى لمستوى ضغط الصوت (SPL) يحدث عند تردد الرنين البالغ 2400 هرتز. ينخفض مستوى ضغط الصوت (SPL) بشكل ملحوظ عند طرده من الرنين. للحصول على دقيقة متسقة. خرج 85 ديسيبل، محرك عند 2400 هرتز مع موجة مربعة لدورة التشغيل بنسبة 50% عند 5Vo-p.
3. ما هي دائرة التشغيل المناسبة لمقاومة الملف 42Ω؟
تتوافق تكوينات ترانزستور NPN/PNP القياسية ذات المجمع المفتوح مع مقاومات السحب. بالنسبة لمحرك الأقراص المباشر GPIO لوحدة التحكم الدقيقة، تحقق من أن المنفذ يمكن أن يصدر أو يغرق ≥80 مللي أمبير. يوصى باستخدام الصمام الثنائي Flyback عند القيادة بأحمال تحريضية أو دوائر ترحيل.
4. ما هي طريقة اللحام الموصى بها لهذا الجرس عبر الفتحة؟
HN-1295 متوافق مع عمليات اللحام الموجية القياسية من خلال الفتحة. بالنسبة للحام اليدوي، اتصل بـ MEIDI للحصول على مواصفات درجة الحرارة والمدة الموصى بها.
5. هل تتوفر ترددات رنين مخصصة أو مقاومات للملف؟
اتصل بـ MEIDI للاستفسارات الفنية بخصوص التكوينات المخصصة.
للحصول على أوراق البيانات الفنية، أو ملاحظات تطبيق دائرة القيادة، أو مناقشة تكوين OEM، اتصل بهندسة تطبيقات MEIDI.
