خيارات الجهد المزدوج: 5Vo-p (30Ω) و12Vo-p (120Ω)
تردد الرنين 800 هرتز لمحرك الموجة المربعة الخارجية
دقيقة. ضغط صوت 85 ديسيبل عند 10 سم في ظل ظروف القيادة المقدرة
غلاف PBT من أجل الاستقرار الهيكلي
نطاق درجة حرارة التشغيل -20 درجة مئوية إلى +70 درجة مئوية
خياران لمقاومة الملف ليتناسبا مع تصميمات دوائر التشغيل المختلفة

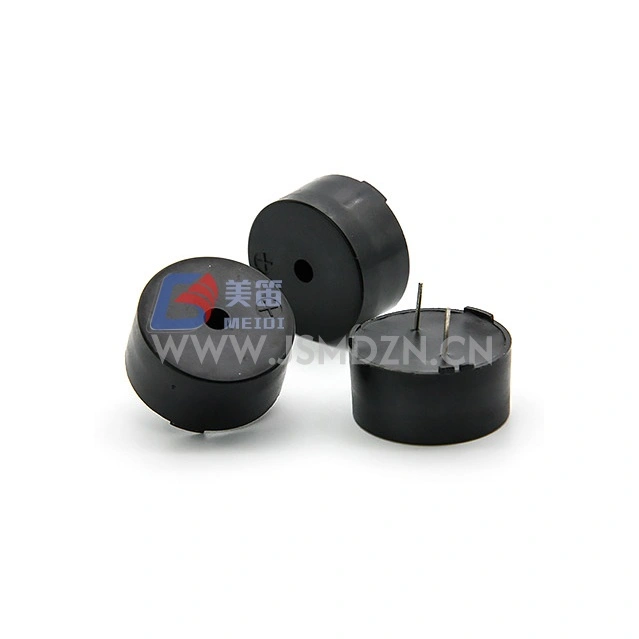

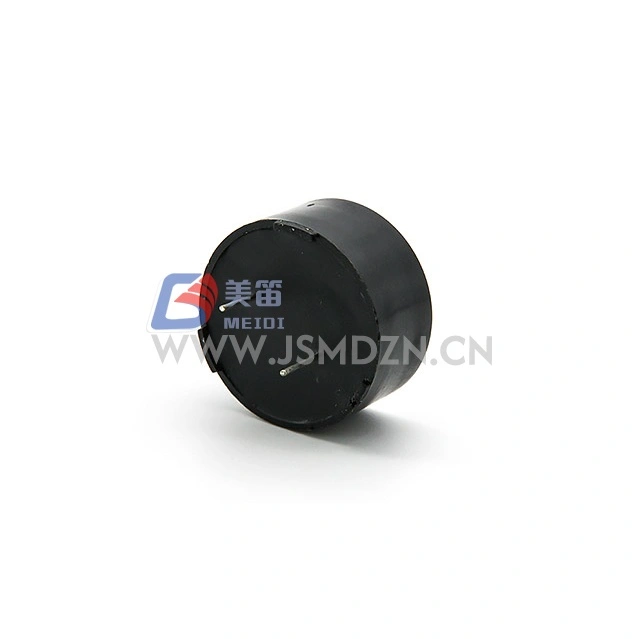

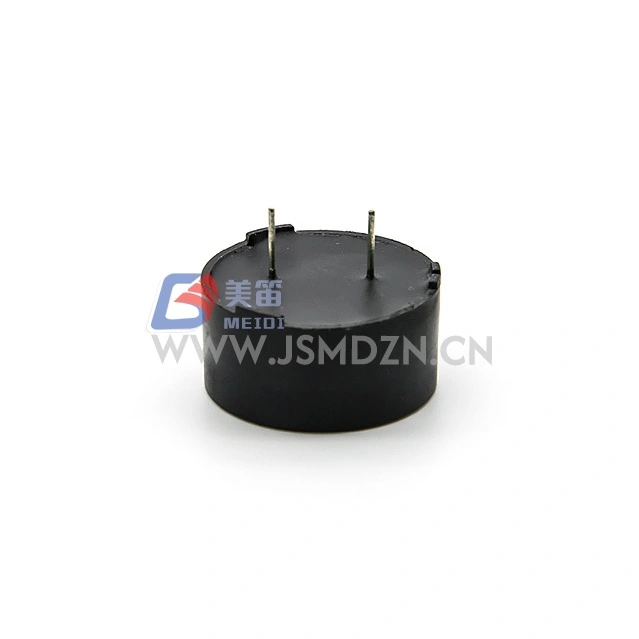

الجرس الكهرومغناطيسي السلبي MEIDI KC2512 مقاس 25 مم هو جرس كهرومغناطيسي سلبي مصمم للتطبيقات التي تتطلب إشارة محرك خارجي لتوليد الصوت. بقطر الجسم 25 مم، يستوعب هذا الجرس تكوينين مختلفين للملف ليناسب قضبان الجهد المختلفة ومتطلبات دائرة السائق.
يعمل متغير KC2512-30R عند 5Vo-p مع ملف 30Ω. يعمل متغير KC2512-120R عند 12Vo-p مع ملف 120Ω. كلا الخيارين يتردد صداهما عند 800 هرتز ويتطلبان إثارة موجة مربعة خارجية عند هذا التردد أو بالقرب منه للحصول على الأداء الصوتي الأمثل.
يوفر غلاف PBT ثبات الأبعاد عبر نطاق درجة حرارة التشغيل المقدرة. بالنسبة للتطبيقات التي تتطلب مقاومات بديلة للملف أو تقييمات الجهد الكهربي، اتصل بـ MEIDI للحصول على تكوينات الجرس المخصصة.
تكوين الملف المزدوج --- خيارات 30Ω (5V) و120Ω (12V) لتتناسب مع قضبان جهد النظام المختلفة
بنية محرك الأقراص الخارجية --- تقبل إشارات الموجة المربعة عند 800 هرتز؛ يتطلب إثارة التيار المتردد، ولن ينتج جهد التيار المستمر وحده مخرجًا مسموعًا

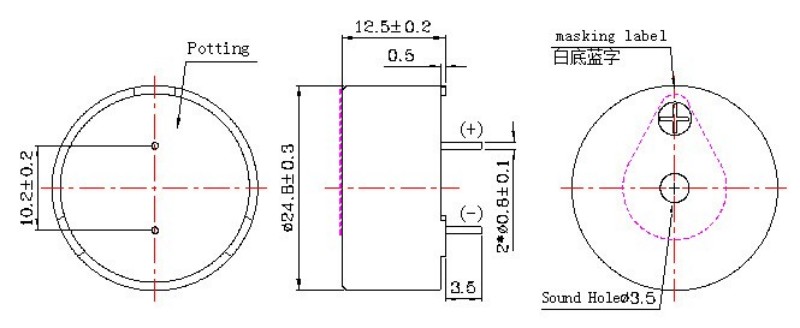

عامل الشكل 25 مم --- القطر القياسي لتخطيطات تركيب اللوحة المشتركة وثنائي الفينيل متعدد الكلور
خرج صوتي مستقر --- دقيقة. 85 ديسيبل عند 10 سم عند القيادة بجهد مقنن وتردد الرنين مع موجة مربعة لدورة التشغيل بنسبة 50%
توفر مادة الإسكان PBT --- السلامة الهيكلية عبر نطاق درجة حرارة التشغيل
درجة حرارة التشغيل الواسعة --- -20 درجة مئوية إلى +70 درجة مئوية
| المعلمة | KC2512-30R | KC2512-120R |
| نوع المنتج | الجرس السلبي الكهرومغناطيسي | الجرس السلبي الكهرومغناطيسي |
| الجهد المقنن | 5Vo-ص | 12Vo-ص |
| جهد التشغيل | 3--7Vo-ص | 9--14Vo-ص |
| التصنيف الحالي (الحد الأقصى) | 30 مللي أمبير | 40 مللي أمبير |
| دقيقة. إخراج الصوت عند 10 سم | 85 ديسيبل | 85 ديسيبل |
| مقاومة الملف | 30 ± 5Ω | 120 ± 15Ω |
| تردد الرنين | 800 هرتز | 800 هرتز |
| مواد الإسكان | بت | بت |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | -30 درجة مئوية ~ +80 درجة مئوية |
| الوزن الصافي | 8 جرام | 8 جرام |
تتطلب لوحات التحكم الصناعية وأنظمة PLC إشارة صوتية للحالة باستخدام دوائر محرك خارجي
لوحات التحكم في الأجهزة الاستهلاكية التي تستخدم مخرجات منطقية 5 فولت أو 12 فولت لوظائف الإنذار والتنبيه
أنظمة الأمن والتحكم في الوصول مع مخرجات محرك الجرس المخصصة
تحتاج معدات الاختبار والقياس إلى ردود فعل مسموعة أثناء تسلسل التشغيل
وحدات إمداد الطاقة ووحدات UPS للتحذيرات الصوتية لحالة الخطأ
أنظمة أتمتة البناء مع وحدات إعلام الإنذار المركزية
| متطلبات التصميم | ميزة KC2512 |
| التوافق مع السكك الحديدية الجهد المرنة | المتغيرات المزدوجة (5 فولت/30 أوم و12 فولت/120 أوم) |
| طابع صوتي متناسق | تردد الرنين 800 هرتز |
| تكامل التركيب القياسي | قطر 25 مم لقواطع اللوحة المشتركة وتخطيطات ثنائي الفينيل متعدد الكلور |
| مطابقة دائرة السائق | خياران لمقاومة الملف لقدرات المصادر/الغرق المختلفة |
| المتانة البيئية | تم تصنيف غلاف PBT للتشغيل من -20 درجة مئوية إلى +70 درجة مئوية |

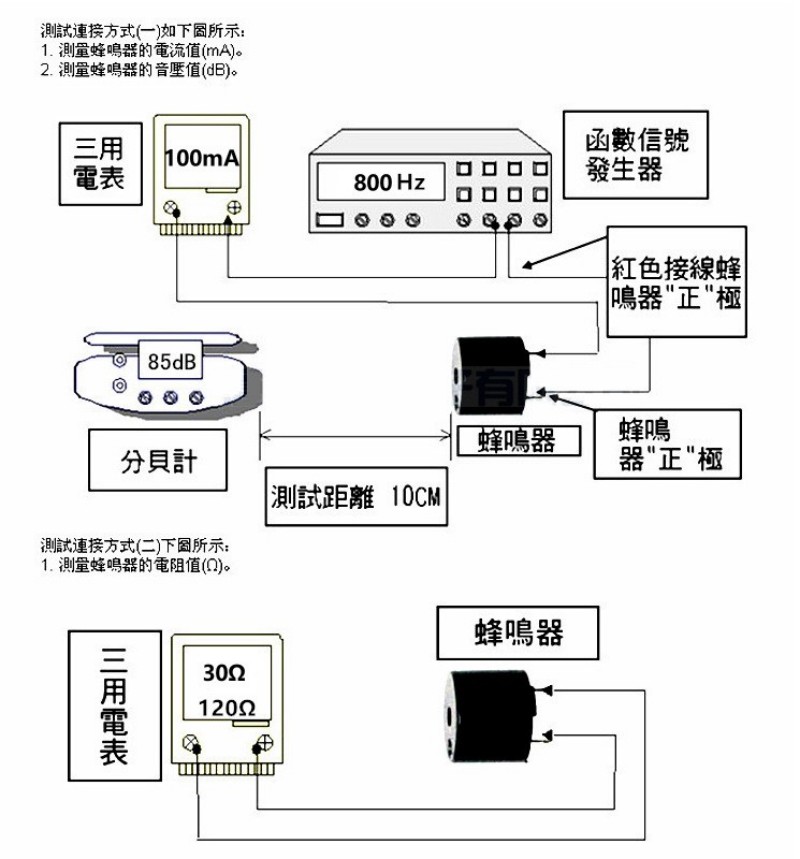

تقوم MEIDI بتصنيع سلسلة KC2512 مع عمليات مراقبة الجودة التي تغطي فحص المواد الواردة، والمراقبة أثناء العملية، والاختبار الكهربائي النهائي. تخضع كل دفعة إنتاج للتحقق من تردد الرنين، ومقاومة الملف، ومستوى ضغط الصوت للتأكد من التوافق مع مواصفات ورقة البيانات.
تخضع سلسلة KC2512 لاختبارات الضغط البيئية والميكانيكية للتحقق من المتانة في ظل ظروف التشغيل والتخزين النموذجية. بعد الاختبار، يجب أن يفي المنتج بمعايير القبول مع عدم وجود عيوب في المظهر أو الخصائص الكهربائية.
| عنصر الاختبار | شروط الاختبار |
| اختبار الحياة | الجهد المقنن، 1/2 موجة مربعة بتردد الرنين، 96 ساعة عند 25 ± 10 درجة مئوية |
| اختبار درجة الحرارة العالية | تخزين +80 درجة مئوية لمدة 96 ساعة، واستعادته في درجة حرارة الغرفة لمدة 3 ساعات قبل الاختبار |
| اختبار درجة الحرارة المنخفضة | تخزين -40 درجة مئوية لمدة 96 ساعة، واستعادته في درجة حرارة الغرفة لمدة 3 ساعات قبل الاختبار |
| اختبار الرطوبة | +40±3 درجة مئوية، 90%-95% رطوبة نسبية، 48 ساعة، يتم التعافي في درجة حرارة الغرفة لمدة 6 ساعات قبل الاختبار |
| اختبار الصدمة الحرارية | 70 درجة مئوية ساعتان → -20 درجة مئوية ساعتان (دورة واحدة)، فاصل زمني ساعة واحدة بين الدورات، إجمالي 10 دورات |
| اختبار السقوط | التعبئة القياسية، جميع الوجوه الستة والحواف الثلاثة، تسقط من ارتفاع 1.2 متر على لوح خشبي سميك |
| اختبار الاهتزاز | 1000 دورة/دقيقة، السعة 1.5 مم، 1 ساعة لكل محور، إجمالي 3 محاور |
تنبيه: تجنب دخول المواد الغريبة إلى المنتج، بما في ذلك المواد المغناطيسية والمواد القابلة للذوبان في الماء والغازات المسببة للتآكل، لأنها ستؤثر على الأداء الكهربائي.
1. هل يتطلب KC2512 إشارة محرك خارجي، أم يمكن تشغيله بجهد التيار المستمر؟
باعتباره صفارة كهرومغناطيسية سلبية، يتطلب KC2512 إشارة تيار متردد خارجية --- عادة موجة مربعة عند 800 هرتز أو بالقرب منها --- لتوليد مخرجات مسموعة. لن ينتج جهد التيار المستمر وحده صوتًا وقد يؤدي إلى تلف الملف من خلال تدفق التيار المستمر.
2. ما هو متغير KC2512 الذي يجب أن أختاره لنظام متحكم 5V؟
حدد KC2512-30R لأنظمة 5 فولت. تم تصنيف مقاومة الملف 30Ω لتشغيل 5Vo-p مع أقصى سحب للتيار يبلغ 30 مللي أمبير. تأكد من أن دائرة التشغيل الخاصة بك يمكنها مصدر التيار المطلوب أو إغراقه، أو استخدم مرحلة المخزن المؤقت للترانزستور.
3. ما هو تردد القيادة الموصى به للحصول على الحد الأقصى لضغط الصوت؟
الحد الأقصى لمستوى ضغط الصوت (SPL) يحدث عند تردد الرنين البالغ 800 هرتز. ينخفض مستوى ضغط الصوت (SPL) عند طرده خارج الرنين. للحصول على دقيقة متسقة. خرج 85 ديسيبل، محرك عند 800 هرتز مع موجة مربعة لدورة التشغيل بنسبة 50% عند الجهد المقنن للمتغير المحدد.
4. ما هي دائرة التشغيل المناسبة لمتغير 120Ω KC2512-120R؟
تتوافق التكوينات القياسية للترانزستور المفتوح أو الترانزستور الدفعي. يسحب الملف 120Ω بحد أقصى 40 مللي أمبير عند 12Vo-p. بالنسبة لمحرك الأقراص المباشر GPIO لوحدة التحكم الدقيقة، تحقق من القدرة الحالية للمنفذ. يوصى باستخدام الصمام الثنائي flyback عند قيادة الأحمال الحثية.
5. هل تتوفر مقاومات الملف المخصصة أو ترددات الرنين لعامل الشكل مقاس 25 مم؟
اتصل بـ MEIDI للاستفسارات الفنية المتعلقة بالتكوينات المخصصة ضمن سلسلة KC2512 أو منتجات الجرس الكهرومغناطيسي ذات الصلة.
للحصول على أوراق البيانات الفنية، أو ملاحظات تطبيق دائرة القيادة، أو مناقشة تكوين OEM، اتصل بهندسة تطبيقات MEIDI.
| غرض | مواصفة |
| نوع المنتج | الجرس الكهرومغناطيسي |
| كمية | اتصل بـ MEIDI للحصول على تفاصيل التغليف |
| حجم الكرتون | اتصل بـ MEIDI للحصول على تفاصيل التغليف |
