ثلاثة متغيرات للجهد — 3 فولت (1.5–4.5 فولت)، 5 فولت (3–7 فولت)، و12 فولت (8–16 فولت) — تتشارك في نفس مواصفات تردد الرنين البالغة 2700 ± 300 هرتز
دائرة مذبذب مدمجة — يولّد تطبيق التيار المستمر مخرجات نغمة ثابتة دون الحاجة إلى تعديل عرض النبضة (PWM) خارجي أو مولد إشارة
ضغط الصوت ≥85 ديسيبل عند 10 سم - الحد الأدنى المحدد عبر جميع المتغيرات الثلاثة عند الفولتية المقدرة المعنية
الإسكان PBT الأسود. درجة حرارة التشغيل -20 درجة مئوية إلى +70 درجة مئوية، درجة حرارة التخزين -30 درجة مئوية إلى +80 درجة مئوية

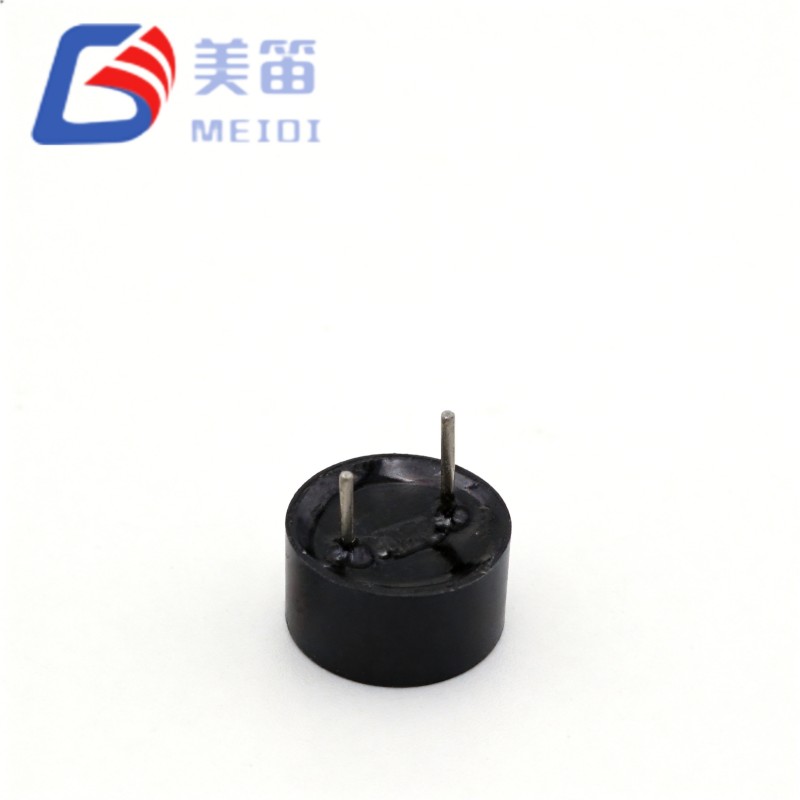

تركيب من خلال الفتحة مع تكوين الدبوس المستقطب
| المعلمة | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| الجهد المقنن | 3 فولت تيار مستمر | 5 فولت تيار مستمر | 12 فولت تيار مستمر |
| جهد التشغيل | 1.5 – 4.5 فولت تيار مستمر | 3 – 7 فولت تيار مستمر | 8 – 16 فولت تيار مستمر |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | ≥ 85 ديسيبل | ≥ 85 ديسيبل |
| التشغيل الحالي | ≥ 30 مللي أمبير | ≥ 30 مللي أمبير | ≥ 30 مللي أمبير |
| تردد الرنين | 2700 ± 300 هرتز | 2700 ± 300 هرتز | 2700 ± 300 هرتز |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | -20 درجة مئوية ~ +70 درجة مئوية | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | -30 درجة مئوية ~ +80 درجة مئوية | -30 درجة مئوية ~ +80 درجة مئوية |

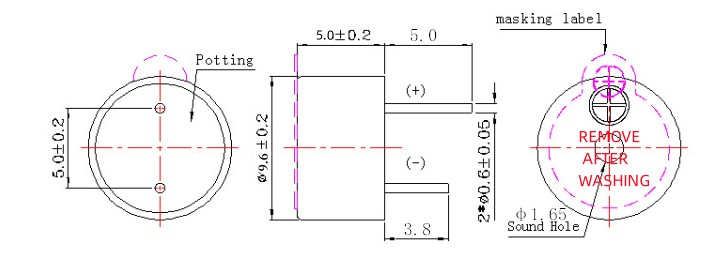

| الأبعاد (ضياء × ح) | 9.6 × 5.0 ملم | 9.0 × 5.5 ملم (لكل تقرير اختبار) | 9.6 × 5.0 ملم |
| وزن | 0.78 جرام | 0.78 جرام | 0.78 جرام |
| مواد الإسكان | بي بي تي أسود | بي بي تي أسود | بي بي تي أسود |
يعمل المذبذب المتكامل على التخلص من محرك الأقراص الخارجي - حيث يؤدي تطبيق جهد التيار المستمر إلى توليد نغمة ثابتة تبلغ 2700 ± 300 هرتز بدون PWM خارجي أو وحدة تحكم دقيقة أو مولد إشارة
ثلاثة مستويات للجهد — متغيرات 3 فولت و5 فولت و12 فولت تتيح الاختيار بناءً على حاجز جهد النظام المتوفر

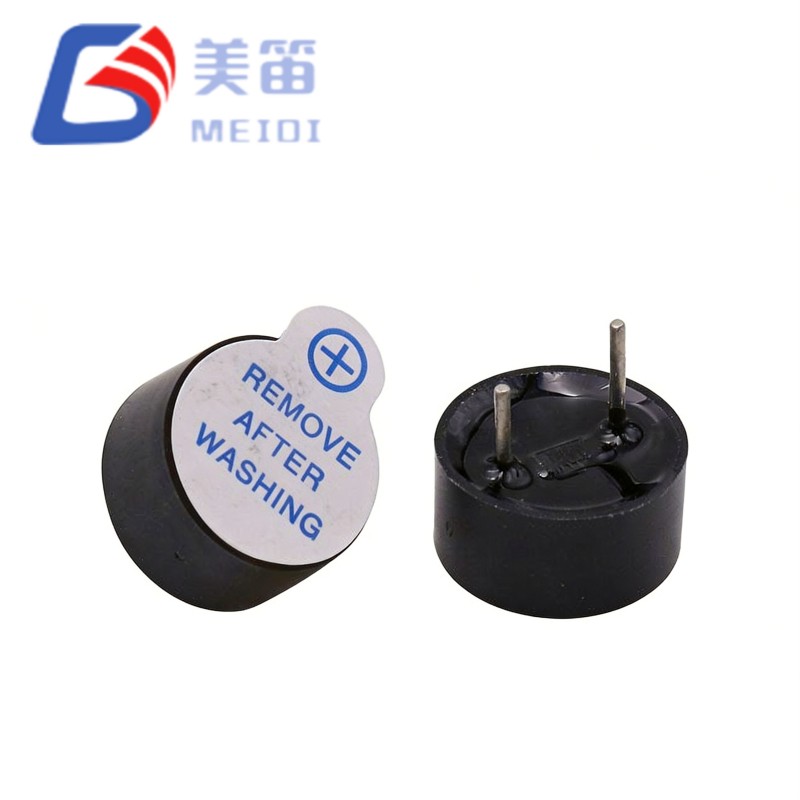

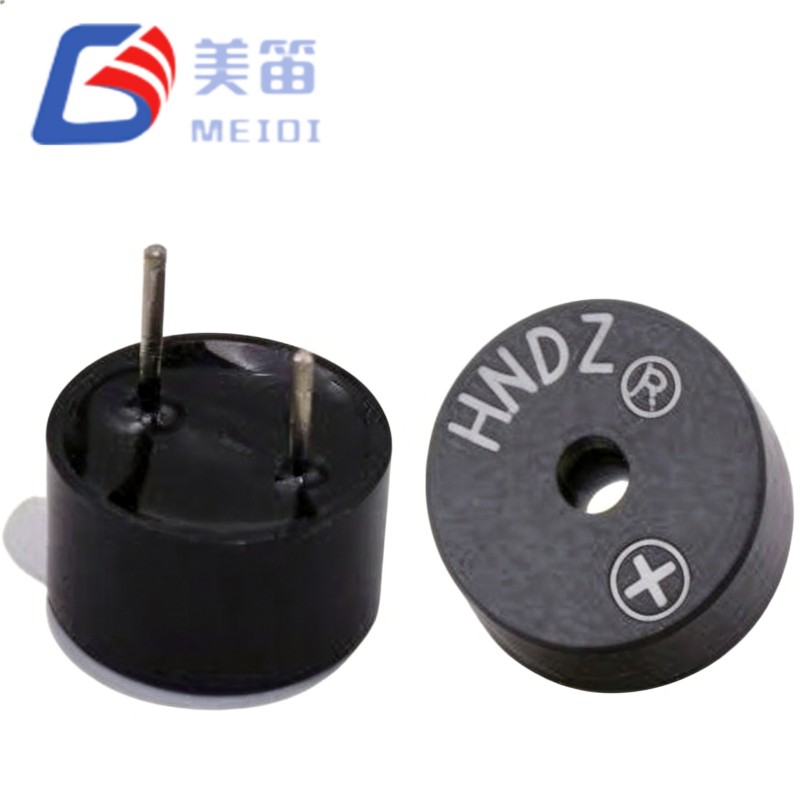

تركيب مستقطب من خلال الفتحة - تشير علامة قطبية الدبوس إلى الاتجاه الصحيح
غلاف PBT أسود للتجميع الصناعي - متوافق مع اللحام الموجي عند 255 ± 15 درجة مئوية واللحام اليدوي عند 360 ± 10 درجة مئوية لكل مواصفات
≥ سحب تيار 30 مللي أمبير عند الجهد المقنن - الحد الأقصى المحدد لتيار التشغيل
تردد الرنين 2700 ± 300 هرتز — تردد مركزي محدد مع تفاوت محدد
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس الكهرومغناطيسي النشط عبر الفتحة | — |
| الجهد المقنن | 3 فولت تيار مستمر | نقطة التشغيل الاسمية |
| جهد التشغيل | 1.5 – 4.5 فولت تيار مستمر | نطاق مستمر |

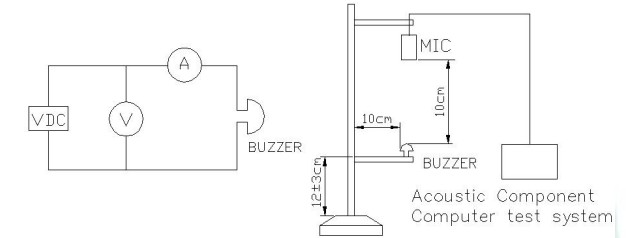

| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 3V، مجال حر |
| التشغيل الحالي | ≥ 30 مللي أمبير | عند 3V |
| تردد الرنين | 2700 ± 300 هرتز | في الجهد المقنن |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| الأبعاد (ضياء × ح) | 9.6 × 5.0 ملم | الجسم باستثناء الدبابيس |
| وزن | 0.78 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | — |
| لحام (إنحسر) | 245 ± 15 درجة مئوية، 3 ثوان | 180 درجة مئوية سخن 40-70 ثانية؛ الحد الأقصى 3 تمريرات |
| لحام (موجة) ★ | 255 ± 15 درجة مئوية، 4-6 ثانية | يوصى بتمريرات 2-3 |
| لحام (يدوي) ★ | 360 ± 10 درجة مئوية، 2-5 ثانية | يوصى بتمريرات 2-3 |
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس الكهرومغناطيسي النشط عبر الفتحة | — |
| الجهد المقنن | 5 فولت تيار مستمر | نقطة التشغيل الاسمية |
| جهد التشغيل | 3 – 7 فولت تيار مستمر | نطاق مستمر |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 5 فولت، مجال حر |
| التشغيل الحالي | ≥ 30 مللي أمبير | عند 5 فولت |
| تردد الرنين | 2700 ± 300 هرتز | في الجهد المقنن |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| الأبعاد (ضياء × ح) | 9.0 × 5.5 ملم | لكل تقرير اختبار؛ التحقق من التطبيق الخاص بك |
| وزن | 0.78 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | — |
| لحام (إنحسر) | 245 ± 15 درجة مئوية، 3 ثوان | 180 درجة مئوية سخن 40-70 ثانية؛ الحد الأقصى 3 تمريرات |
| لحام (موجة) ★ | 255 ± 15 درجة مئوية، 4-6 ثانية | يوصى بتمريرات 2-3 |
| لحام (يدوي) ★ | 360 ± 10 درجة مئوية، 2-5 ثانية | يوصى بتمريرات 2-3 |
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس الكهرومغناطيسي النشط عبر الفتحة | — |
| الجهد المقنن | 12 فولت تيار مستمر | نقطة التشغيل الاسمية |
| جهد التشغيل | 8 – 16 فولت تيار مستمر | نطاق مستمر |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 12 فولت، مجال حر |
| التشغيل الحالي | ≥ 30 مللي أمبير | عند 12 فولت |
| تردد الرنين | 2700 ± 300 هرتز | في الجهد المقنن |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| الأبعاد (ضياء × ح) | 9.6 × 5.0 ملم | الجسم باستثناء الدبابيس |
| وزن | 0.78 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | — |
| لحام (إنحسر) | 245 ± 15 درجة مئوية، 3 ثوان | 180 درجة مئوية سخن 40-70 ثانية؛ الحد الأقصى 3 تمريرات |
| لحام (موجة) ★ | 255 ± 15 درجة مئوية، 4-6 ثانية | يوصى بتمريرات 2-3 |
| لحام (يدوي) ★ | 360 ± 10 درجة مئوية، 2-5 ثانية | يوصى بتمريرات 2-3 |
ملحوظة: البيانات التالية مستخرجة من تقارير الاختبار المرفقة بمواصفات المنتج. توضح هذه القيم التوزيع النموذجي من دفعات الإنتاج التي تم أخذ عينات منها ولا تعتبر مواصفات مضمونة. يشير تقرير اختبار HNT-9650-05 إلى النموذج HNB09A03؛ يرجى التحقق من تسمية النموذج الحالي مع MEIDI.
| البديل | نطاق SPL (ديسيبل) | النطاق الحالي (مللي أمبير) | نطاق التردد (هرتز) | ضياء (مم) | همم) |
| HNT-9650-03 | 86.5 - 89.5 | 24.5 - 26.5 | 2690 – 2730 | 9.59 - 9.61 | 5.09 - 5.10 |
| HNT-9650-05 | 86.5 - 89.5 | 24.5 - 26.5 | 2677 – 2723 | 9.0 - 9.1 | 5.54 - 5.55 |
| HNT-9650-12 | 87.3 - 89.9 | 24.9 - 26.5 | 2677 – 2723 | 9.6 - 9.61 | 5.09 - 5.10 |
المواصفات المضمونة مدرجة في جداول المواصفات الفنية أعلاه. اتصل بـ MEIDI للحصول على بيانات اختبار الدفعة الفعلية.
يتم تحديد التطبيقات التالية بناءً على تحليل مدى ملاءمة المعلمة فقط. لا يتضمن ذلك أي شهادة خاصة بالسيارات أو الطب أو السلامة. اتصل بـ MEIDI للتحقق من صحة التطبيق وتأكيد الامتثال.
أنظمة إنذار لوحة التحكم الصناعية - إشارة الأعطال وتنبيهات الطوارئ في حاويات PLC، ومحركات المحركات، وأنظمة التحكم في العمليات حيث تتوفر قضبان منطقية 12 فولت، أو 5 فولت، أو 3.3 فولت
لوحات الأمن والتحكم في الوصول - كشف التسلل، وفتح الباب بالقوة، والإشارات الصوتية لإنذار الحريق؛ قد يناسب متغير 3 فولت اللوحات اللاسلكية المدعومة بالبطارية، ويتوافق متغير 12 فولت مع الفولتية القياسية لناقل الأمان
توزيع الطاقة والمعدات الكهربائية - إنذارات تعثر القواطع، وتحذيرات الحمل الزائد للمحولات، ومؤشر حالة المفاتيح الكهربائية
آلات التشغيل الآلي للمصانع - تنبيهات أخطاء CNC، وتحذيرات توقف الناقل، وإشارة حالة الخلية الآلية
واجهات الأجهزة التجارية - مؤشر نهاية الدورة في غسالات الأطباق الصناعية ومعدات الغسيل وآلات البيع
إصلاح وتجديد المعدات القديمة - مرشح محتمل لاستبدال أجهزة الإنذار النشطة الموجودة عبر الفتحات؛ تحقق من توافق الدبوس وأبعاده مع الجزء الأصلي قبل الاستخدام
| اعتبارات التصميم | 9650 ميزة الجرس الكهرومغناطيسي النشط |
| الفولتية نظام متعددة في خط الإنتاج | ثلاثة متغيرات (3V/5V/12V) تشترك في نفس مواصفات تردد الرنين 2700 ± 300 هرتز |
| دوائر محرك مبسطة | يعمل المذبذب المتكامل على التخلص من مولد PWM الخارجي أو مؤقت وحدة التحكم الدقيقة أو برنامج تشغيل الجرس المخصص IC |
| تركيب من خلال الفتحة | يوفر تركيب ثنائي الفينيل متعدد الكلور من خلال الرصاص احتفاظًا ميكانيكيًا |
| دبابيس مستقطبة | تشير علامة قطبية الدبوس إلى الاتجاه الصحيح |
| عائلات المنتجات ذات الجهد المختلط | نفس مواصفات تردد الرنين عبر متغيرات 3V و5V و12V |
| تجميع درجة حرارة عالية | غلاف PBT متوافق مع اللحام الموجي عند 255 درجة مئوية واللحام اليدوي عند 360 درجة مئوية لكل مواصفات |
اطلب عينة لتقييم ضغط الصوت والاستهلاك الحالي وتوافق الدبوس في التطبيق المستهدف.
تحدد مواصفات الطنان الكهرومغناطيسي النشط 9650 اختبارات الموثوقية التالية:
تخزين في درجة حرارة عالية - 48 ساعة عند +80 ± 2 درجة مئوية، واستعاده في درجة حرارة الغرفة لمدة ساعتين قبل الاختبار
تخزين في درجة حرارة منخفضة - 48 ساعة عند -30 ± 2 درجة مئوية، واستعاده في درجة حرارة الغرفة لمدة ساعتين قبل الاختبار
دورة درجة الحرارة - 5 دورات: التعرض لـ -30 درجة مئوية لمدة 30 دقيقة، التعرض لـ +80 درجة مئوية لمدة 30 دقيقة؛ يعاد إلى درجة حرارة الغرفة لمدة ساعتين قبل الاختبار
اختبار السقوط - الوضع الأفقي، السقوط الحر من 75 سم إلى 10 مم من ألواح الخشب الصلب، 3 قطرات؛ التحقق من المظهر وقياس الأداء الكهربائي
اختبار الاهتزاز — 10–55 هرتز، سعة 1.0 مم، محاور XYZ، إجمالي 0.5 ساعة؛ وقت المسح من 10 إلى 55 هرتز والعودة تحت سعة واحدة تبلغ 1.0 مم هو دقيقة واحدة
اختبار الرطوبة - 48 ساعة عند 50 ± 5 درجة مئوية / 90-95% رطوبة نسبية، ويتم استعادته في درجة حرارة الغرفة لمدة ساعتين قبل الاختبار
مقاومة حرارة اللحام - قم بغمر الخيوط في اللحام المنصهر عند درجة حرارة 250 ± 5 درجة مئوية لمدة 10 ± 0.5 ثانية، والجسم على بعد 2.0 مم من اللحام
ملاحظة: جميع شروط الاختبار كما هو محدد في مواصفات منتج MEIDI 9650 Electromagnetic Active Buzzer بتاريخ 2023-11-07. اتصل بـ MEIDI للحصول على تفاصيل بروتوكول اختبار الإنتاج وبيانات اختبار الدفعة الفعلية.
1. كيف يمكنني الاختيار بين HNT-9650-03 وHNT-9650-05 وHNT-9650-12؟
يعتمد الاختيار على جهد مصدر التيار المستمر المتوفر لديك. إن HNT-9650-03 (1.5–4.5V) مناسب للأنظمة المنطقية 3.3V ومشاريع التحكم الدقيقة ذات الجهد المنخفض. يتوافق HNT-9650-05 (3–7V) مع المنطق الصناعي 5V وفولتية التحكم القياسية في الأجهزة. تم تصميم HNT-9650-12 (8-16 فولت) لحافلات التحكم الصناعية بجهد 12 فولت وإمدادات الطاقة لنظام الأمان. تشترك جميع المتغيرات الثلاثة في نفس مواصفات تردد الرنين البالغة 2700 ± 300 هرتز ونفس الحد الأدنى من مواصفات ضغط الصوت.
2. هل يمكنني استخدام HNT-9650-03 في نظام 5 فولت، أو HNT-9650-12 في نظام 24 فولت؟
غير مستحسن. الحد الأقصى لجهد التشغيل HNT-9650-03 هو 4.5 فولت؛ تطبيق مخاطر 5V تتجاوز نطاق التشغيل المحدد. الحد الأقصى لجهد التشغيل HNT-9650-12 هو 16 فولت؛ تطبيق 24 فولت يخاطر بتلف الملف. بالنسبة للأنظمة ذات الفولتية خارج نطاقات التشغيل المحددة، استخدم منظم الجهد أو المقاوم المتسلسل لجلب الجهد المطبق ضمن الحدود المقدرة للمتغير. اتصل بـ MEIDI للحصول على توصيات خاصة بالدوائر.
3. ما الفرق بين الجرس النشط والسلبي، ولماذا تختار الجرس النشط؟
يحتوي الجرس النشط على دائرة مذبذبة متكاملة تولد الصوت عند تطبيق جهد التيار المستمر. يتطلب الجرس السلبي إشارة تيار متردد خارجية (عادةً موجة مربعة أو PWM) عند تردد الرنين لإنتاج الصوت. يلغي التصميم النشط لسلسلة MEIDI HNT-9650 الحاجة إلى دوائر محرك خارجي أو توليد PWM أو مشاركة وحدة التحكم الدقيقة.
4. هل سلسلة HNT-9650 متوافقة مع أجهزة الإنذار الأخرى ذات الفتحات مقاس 9 مم أو 12 مم؟
يتميز الطرازان HNT-9650-03 وHNT-9650-12 بجسم يبلغ قطره 9.6 ملم؛ يتميز HNT-9650-05 بجسم بقطر 9.0 ملم. من أجل الاستبدال المباشر للصافرات الموجودة عبر الفتحات، تحقق من قطر الدبوس ودرجة الميل والقطبية مقابل تخطيط PCB الأصلي. اتصل بـ MEIDI للتحقق من الإسناد الترافقي مقابل أرقام الأجزاء القديمة المحددة.
5. ما هي عملية اللحام الموصى بها لسلسلة HNT-9650؟
تحدد مواصفات المنتج اللحام الموجي (255 ± 15 درجة مئوية، 4-6 ثواني) واللحام اليدوي (360 ± 10 درجة مئوية، 2-5 ثواني) كعمليتين موصى بهما، والمشار إليهما بالرموز ★. يُسمح بإعادة التدفق (ذروة 245 ± 15 درجة مئوية، 3 ثوانٍ، تسخين مسبق 180 درجة مئوية 40-70 ثانية) بحد أقصى 3 تمريرات. يتم اختيار مادة غلاف PBT للتوافق مع ملفات تعريف درجة الحرارة هذه. بالنسبة للتجميع الآلي بكميات كبيرة، فإن اللحام الموجي هو الطريقة الموصى بها. بالنسبة لأعمال الإصلاح والنماذج الأولية، يكون اللحام اليدوي مقبولاً ضمن حدود درجة الحرارة والوقت المحددة.
1. لا تطبق الجهد خارج نطاق جهد التشغيل المحدد.
2. هذا المنتج ذو تصميم مفتوح ولا يلبي متطلبات مقاومة الماء أو تسرب الغراء.
3. الاستخدام المطول في بيئة بها غاز مسبب للتآكل قد يؤدي إلى تآكل مكونات الجرس ويمنع التشغيل السليم.

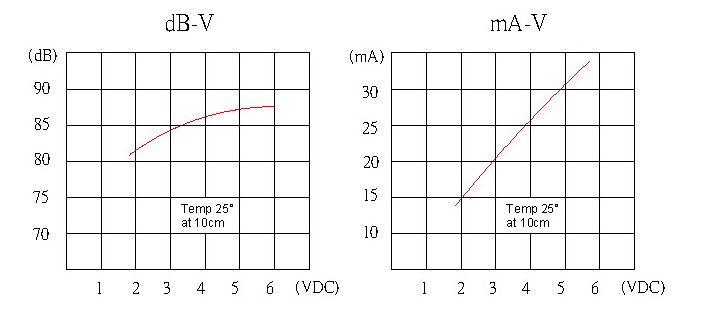

4. سيتغير أداء ضغط الصوت للجرس مع الجهد أو التيار المطبق؛ تأكد من أن جهد التشغيل أو التيار يلبي متطلبات المواصفات.
5. تجنب وضع حاجز أمام فتحة الصوت أو تغطيته، لأن ذلك قد يؤدي إلى عدم استقرار التشغيل.

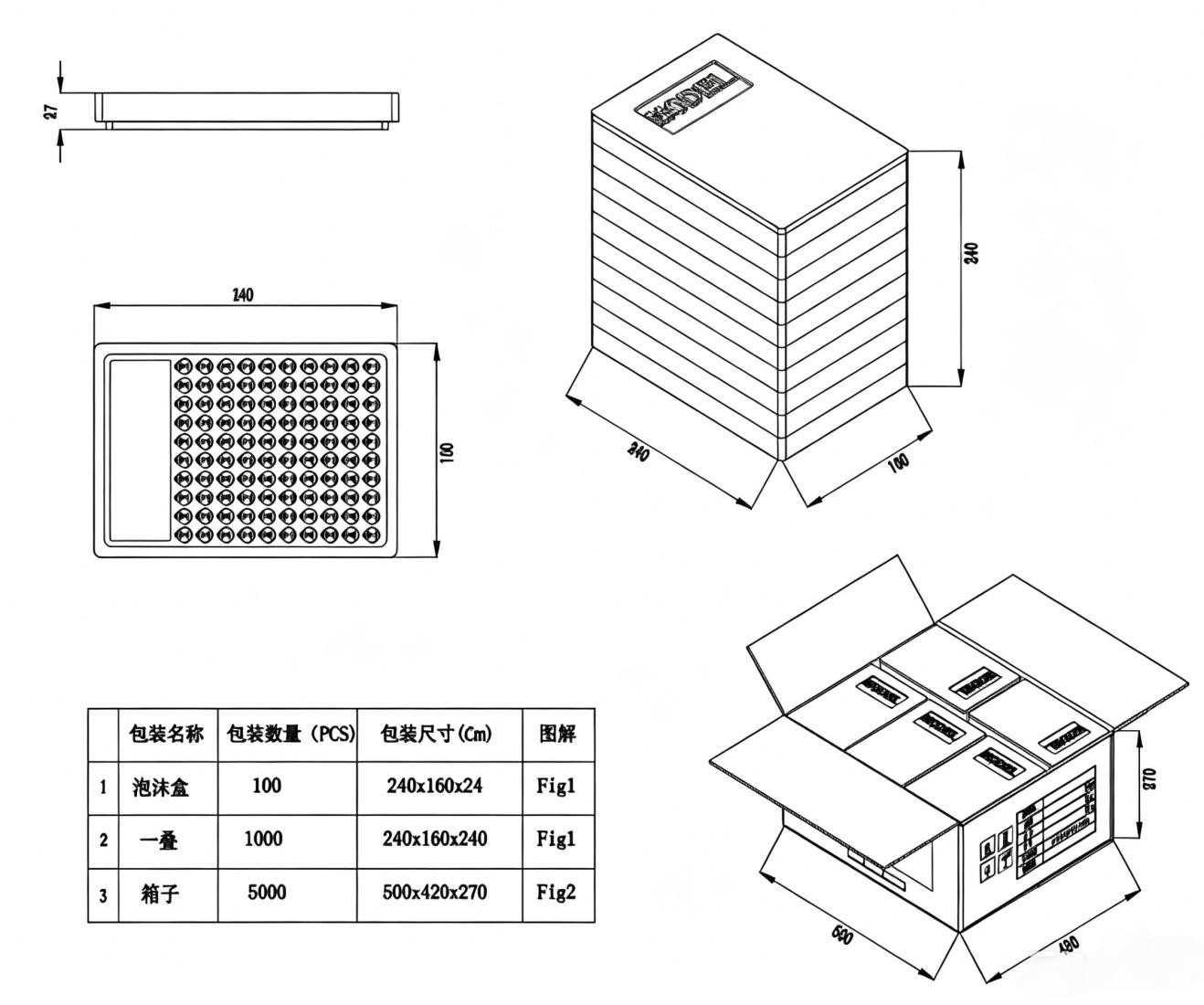

6. يجب تخزين الجرس في عبوة مناسبة لتجنب الرطوبة والصدأ وأكسدة أطراف الدبوس.
للتحقق من الإسناد الترافقي ضد أجهزة الإنذار القديمة عبر الفتحات، أو أوراق البيانات المتسلسلة، أو تقييم عينة لمتغيرات الجهد، أو تكوينات الرصاص المخصصة، اتصل بهندسة تطبيقات MEIDI.
