دائرة محرك مدمجة - قم بتطبيق جهد التيار المستمر مباشرة؛ لا يتطلب الأمر مذبذبًا خارجيًا أو مؤقت PWM أو ترانزستور المحرك
بنية تجويف ممتدة مقاس 7.5 مم — حجم داخلي أكبر بنسبة 15% من مكافئات 6.5 مم مما يزيد من كفاءة رنين هيلمهولتز وأعلى مستوى لضغط الصوت (SPL)
تم التحقق تجريبيًا من خرج 89.6-93.2 ديسيبل - متوسط العينة 91.5 ديسيبل، مما يوفر مستوى ضغط صوت أعلى بمقدار 1.1 ديسيبل مقارنة بالمتغيرات المدمجة عند سحب تيار مماثل
نطاق تشغيل واسع 2-5 فولت - يمتد منحنيات تفريغ أيونات الليثيوم (3.0-4.2 فولت)، ومنطق منظم 3.3 فولت، وتسامح عابر 5 فولت
تيار ≥30 مللي أمبير عند 3 فولت - يتيح تحويل الطاقة الفعال من هندسة التجويف الممتد إنتاجًا أعلى دون زيادة عبء الطاقة
غلاف PBT أسود - مُصنف للحام الموجي عند درجة حرارة 255 درجة مئوية والتشغيل المستمر من -20 درجة مئوية إلى +70 درجة مئوية

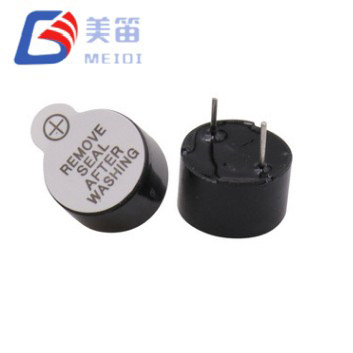

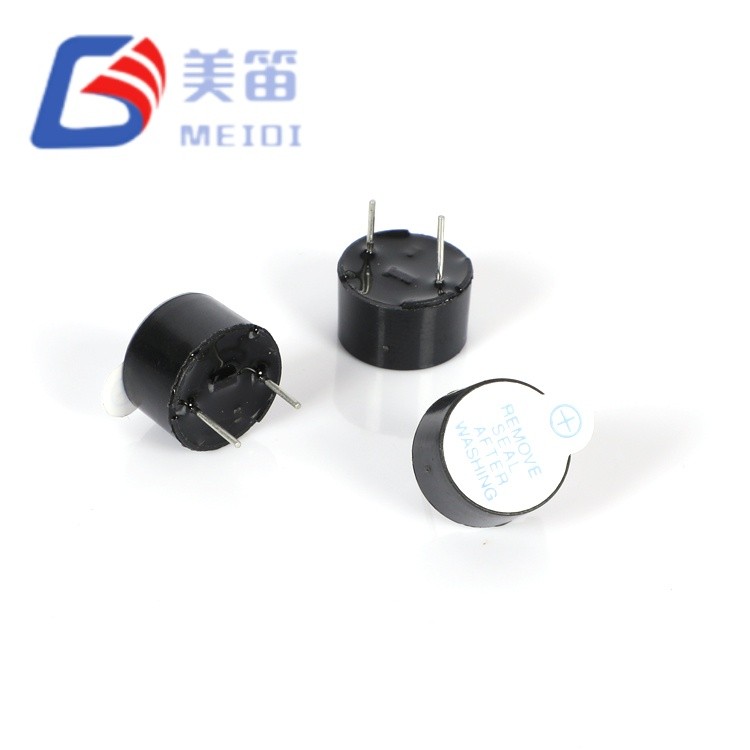

يعالج حامل PCB الطنان الكهرومغناطيسي 5 فولت قيودًا هندسية صوتية محددة: المفاضلة بين خلوص المحور Z لثنائي الفينيل متعدد الكلور والإخراج المسموع في الطنانات النشطة عبر الفتحة. عند 12.0 × 7.5 ملم، يحتل هذا الجرس الكهرومغناطيسي النشط 3 فولت من خلال الفتحة نفس مساحة قطر 12 ملم مثل المتغيرات المدمجة 6.5 ملم مع توفير ضغط صوت أعلى بشكل قابل للقياس من خلال غرفة رنين داخلية موسعة.
يعمل ارتفاع التجويف الإضافي بمقدار 1.0 مم كرنان Helmholtz ممتد، مما يزيد من كفاءة الاقتران الصوتي عند تردد التشغيل 2700 هرتز. تؤكد بيانات الاختبار النموذجية هذه الميزة الهندسية: ينتج HMB1275-03B 89.6-93.2 ديسيبل (متوسط 91.5 ديسيبل) مقارنة بـ 87.0-92.0 ديسيبل (متوسط 90.4 ديسيبل) من مكافئات 6.5 ملم - متوسط التحسن بمقدار 1.1 ديسيبل يمثل زيادة في الطاقة الصوتية بمقدار 1.3× تقريبًا من الناحية اللوغاريتمية. والأهم من ذلك، يتم تحقيق هذا الكسب عند سحب تيار مماثل (متوسط العينة 22.9 مللي أمبير مقابل 23.1 مللي أمبير)، مما يشير إلى كفاءة تحويل كهروصوتية فائقة بدلاً من مجرد زيادة مدخلات الطاقة.
تعتبر ميزة الكفاءة هذه مهمة في سياقين: التصميمات التي تعمل بالبطارية حيث يؤثر كل ملي أمبير على وقت التشغيل، والمرفقات المقيدة حرارياً حيث يُترجم انخفاض خسائر المقاومة في الملف إلى انخفاض درجات حرارة التشغيل وإطالة عمر المكونات. يدعم الحد الأدنى لجهد التشغيل 2 فولت سيناريوهات التحذير من انخفاض البطارية؛ يستوعب الحد الأقصى 5 فولت الأنظمة ذات التسامح المنظم المريح.

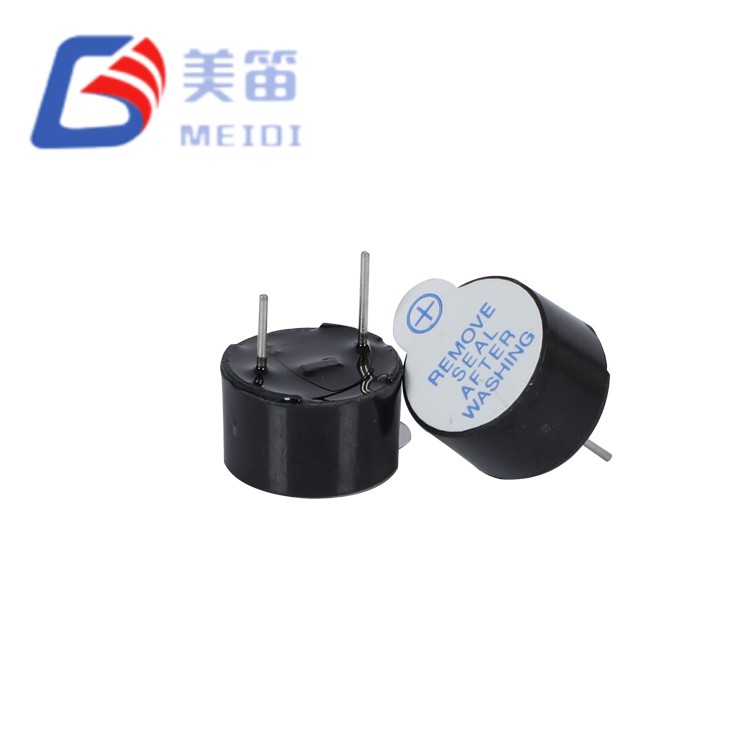

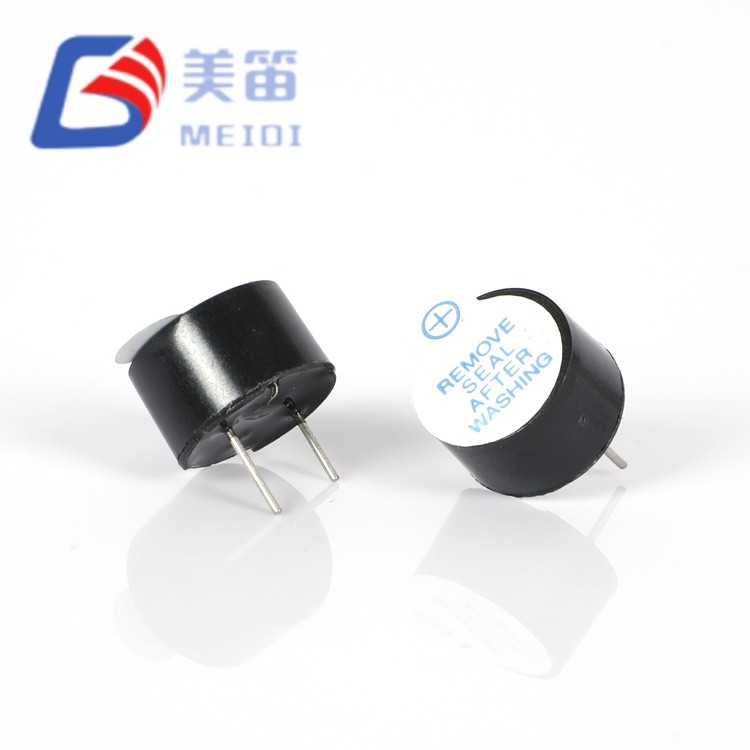

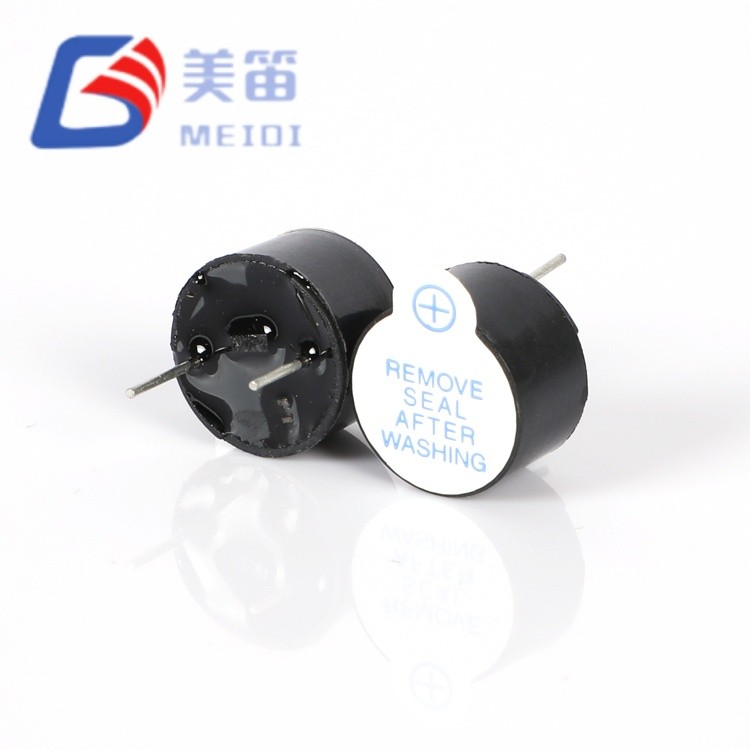

يضمن البناء من خلال الفتحة مع غلاف PBT الأسود الاحتفاظ الميكانيكي والثبات الحراري تحت اللحام الموجي، وإعادة العمل اليدوي، والاهتزاز الصناعي المستمر. يمنع تكوين الدبوس المستقطب أخطاء تثبيت الجهد العكسي في بيئات الخدمة الميدانية.
تتوفر سلسلة HMB1275 في متغيرات الجهد والتكوين المتعددة --- 3 فولت (HMB1275-03B)، 5 فولت مع خيارات حلقة مغناطيسية 65 مم أو 95 مم (HMB1275-05B)، إصدارات منافذ الصوت للخروج الجانبي 5 فولت و12 فولت (HMB1275-05C / HMB1275-12C)، و24 فولت مع خرج محسن ≥90 ديسيبل (HMB1275-24B) --- تشترك جميعها في نفس المساحة التي تبلغ 12.0 × 7.5 مم، وغطاء PBT الأسود، ومنصة التثبيت عبر الفتحة لتخطيط ثنائي الفينيل متعدد الكلور الموحد وإدارة سلسلة التوريد.
بنية تجويفية ممتدة مقاس 7.5 مم - يزيد حجم مرنان Helmholtz الموسع من الكفاءة الصوتية عند 2700 هرتز دون توسيع أثر PCB
كسب الكفاءة الكهربائية الصوتية الذي تم التحقق منه - متوسط العينة 91.5 ديسيبل عند 22.9 مللي أمبير مقابل 90.4 ديسيبل عند 23.1 مللي أمبير لمتغيرات 6.5 مم؛ يؤدي ارتفاع مستوى ضغط الصوت (SPL) لكل ملي أمبير إلى تقليل استنزاف البطارية
مذبذب مدمج ذو قدرة تحمل واسعة للجهد — يعمل من 2 إلى 5 فولت دون انحراف التردد؛ خرج مستقر يبلغ 2700 هرتز عبر منحنيات تفريغ Li-ion
محرك مباشر منخفض التيار - ≥30 مللي أمبير عند 3 فولت يتيح الاتصال المباشر لـ MCU GPIO في العديد من التطبيقات، مما يلغي مرحلة المحرك الخارجي
المرساة الميكانيكية عبر الفتحة - يتحمل الاحتفاظ بالرصاص من خلال PCB الاهتزاز المستمر والتدوير الحراري بشكل أفضل من البدائل المثبتة على السطح
غلاف PBT يتحمل الإصلاح - تم تصنيفه لذروة اللحام الموجي 255 درجة مئوية واللحام اليدوي 360 درجة مئوية؛ يحافظ على استقرار الأبعاد عبر نطاق التشغيل الكامل

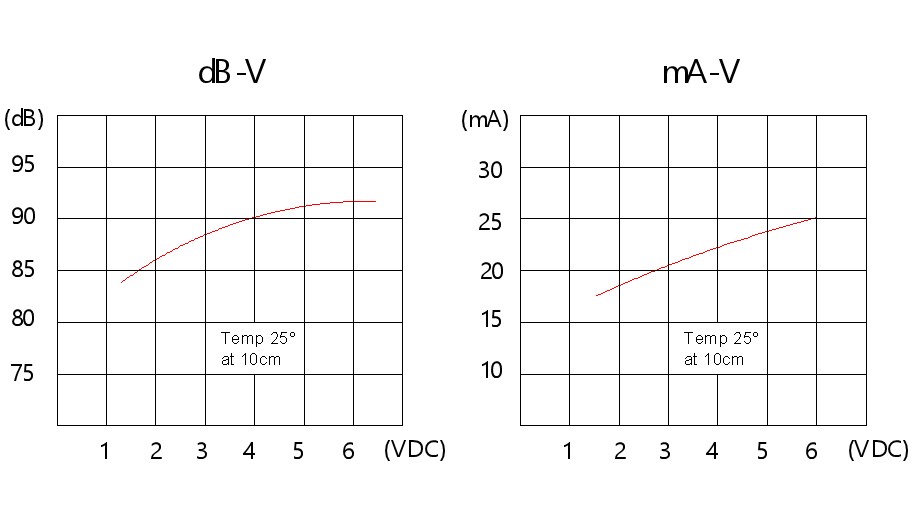

| المعلمة | قيمة | ملحوظات |
| الجهد المقنن | 3 فولت (تيار مستمر) | نقطة التشغيل الاسمية |
| جهد التشغيل | 2 - 5 فولت (تيار مستمر) | نطاق وظيفي مستمر |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 3 فولت، مجال حر؛ نطاق العينة 89.6-93.2 ديسيبل |
| تردد الرنين | 2700 ± 300 هرتز | ثابت بواسطة مذبذب داخلي |
| التشغيل الحالي | ≥ 30 مللي أمبير | عند 3 فولت؛ نطاق العينة 21.3-24.6 مللي أمبير |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |

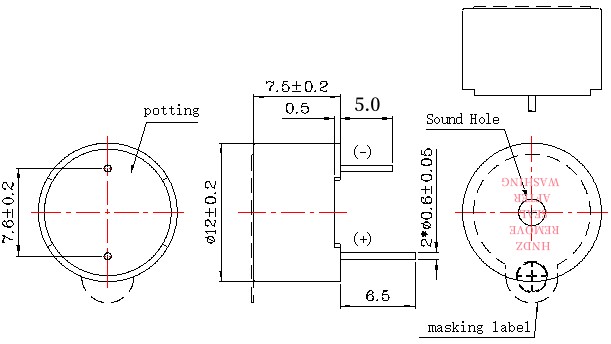

| البعد (ضياء × ح) | 12.0 × 7.5 ملم | الجسم فقط؛ تجويف ممتد 7.5 ملم |
| وزن | 1.7 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | تصنيف UL94 V-0 |
| نوع التركيب | من خلال ثقب | اللحام الموجي/اليدوي |
| درجة حرارة اللحام (الموجة) | 255 ± 15 درجة مئوية | يوصى به من 4 إلى 6 ثوانٍ |
| درجة حرارة اللحام (يدوي) | 360 ± 10 درجة مئوية | يوصى به من 2 إلى 5 ثوانٍ |
| درجة حرارة اللحام (إنحسر) | 245 ± 15 درجة مئوية | 180 درجة مئوية سخن 40-70 ثانية؛ 245 درجة مئوية 3 ثانية؛ الحد الأقصى 3 تمريرات |
يشترك حامل الطنان الكهرومغناطيسي PCB بقدرة 5 فولت في معلمات كهربائية متطابقة مع HMB1206-03 (نطاق التشغيل 3 فولت، 2-5 فولت، ≥30 مللي أمبير، 2700 هرتز)، مع ارتفاع التجويف الممتد 7.5 مم مما يوفر نفس ضمان مواصفات ≥85 ديسيبل. للحصول على بيانات العينة المقاسة في بيئة التطبيقات الخاصة بك، اتصل بهندسة تطبيقات المصنع:
| متري | HMB1206-03 (6.5 ملم) | HMB1275-03B (7.5 ملم) | تحسين |
| عينة من نطاق SPL | 87.0-92.0 ديسيبل | 89.6-93.2 ديسيبل | +2.6 ديسيبل كحد أقصى، +1.2 ديسيبل دقيقة |
| عينة SPL يعني | 90.4 ديسيبل | 91.5 ديسيبل | +1.1 ديسيبل |
| عينة النطاق الحالي | 21.5-25.0 مللي أمبير | 21.3-24.6 مللي أمبير | قابلة للمقارنة |
| عينة يعني الحالي | 23.1 مللي أمبير | 22.9 مللي أمبير | -0.2 مللي أمبير |
| الكفاءة الصوتية (ديسيبل/ مللي أمبير) | 3.91 | 3.99 | +2.0% |
يشير تحسين ضغط الصوت بمقدار 1.1 ديسيبل عند سحب التيار المكافئ إلى أن ارتفاع التجويف الممتد يعزز مقاومة الإشعاع الصوتي - الاقتران بين الحجاب الحاجز المهتز والهواء المحيط - بدلاً من مجرد زيادة انحراف الحجاب الحاجز. هذه هي النتيجة الهندسية المفضلة: إنتاج أعلى دون زيادة استهلاك الطاقة أو تسخين الملف.
بالنسبة لمصممي النظام، يترجم هذا المكسب في الكفاءة إلى:
عمر بطارية أطول في التطبيقات المحمولة (نفس جهارة الصوت، ومتوسط تيار أقل)
انخفاض الضغط الحراري على دائرة الملف والمذبذب (فقدان مقاومة أقل)
هامش تصميم أكبر - يوفر الحد الأقصى البالغ 93.2 ديسيبل ارتفاعًا بمقدار 8.2 ديسيبل أعلى من مواصفات ≥85 ديسيبل، ويستوعب ترهل الجهد، والتقادم، والعائق الصوتي
أنظمة إدارة المستودعات - تنبيهات إكمال الانتقاء، وتأكيدات فحص المخزون، وتحذيرات قرب الرافعة الشوكية في البيئات ذات السقف العالي حيث تكون مسافة انتشار الصوت مهمة
المعدات الطبية الموجودة بجانب السرير - أجهزة إنذار لمضخة التسريب، ونغمات نظام استدعاء المريض، وتنبيهات أخطاء جهاز التنفس الصناعي حيث يجب أن يقطع وضوح النغمة الضوضاء المحيطة السريرية
أدوات المطبخ التجارية - مؤقتات الفرن، وإشارات نهاية دورة غسالة الأطباق، وأجهزة إنذار عتبة التبريد في البيئات العاكسة للصوت
الأتمتة الزراعية - تنبيهات مناخ الدفيئة، ونغمات الأعطال في نظام الري، وإخطارات مؤقت لتغذية الماشية في الهواء الطلق أو في إعدادات الحظيرة
أدوات الاختبار والقياس - نغمات استمرارية المقاييس المتعددة، وتنبيهات تشغيل راسم الذبذبات، وتحذيرات حدود مصدر الطاقة في إعدادات الطاولة المزدحمة
| قيود التصميم | حل مدمج مقاس 6.5 ملم | محلول ممتد 7.5 ملم |
| خلوص المحور Z لثنائي الفينيل متعدد الكلور ≥ 7.0 مم | مطلوب؛ لا يوجد بديل | قد يتجاوز المغلف |
| الحد الأقصى للإخراج الصوتي من بصمة 12 مم | محدودة بحجم التجويف | +1.1 ديسيبل يعني SPL عبر مرنان موسع |
| وقت تشغيل البطارية أمر بالغ الأهمية | تيار أعلى لـ SPL المكافئ | نفس مستوى ضغط الصوت (SPL)، تيار أقل - أو أعلى عند نفس التيار |
| حاوية محكمة الغلق حرارياً | مركزات تسخين الملف | تقليل خسائر المقاومة انخفاض درجة حرارة التشغيل |
| الشيخوخة وخفض هامش الجهد | ضيق؛ الحد الأدنى من المواصفات | ارتفاع 8.2 ديسيبل أعلى من ≥85 ديسيبل كحد أدنى |
يظل الارتفاع 7.5 مم متوافقًا مع معظم العبوات القياسية ولا يتداخل مع حزمة البطارية النموذجية أو الشاشة أو تكوينات الحماية المكدسة فوق PCB. بالنسبة للتصميمات التي يكون فيها مخرج 6.5 مم هامشيًا، يوفر HMB1275-03B مسارًا للترقية الصوتية لا يتطلب أي تعديل في البصمة أو التخطيط - فقط إزالة إضافية للمحور z.

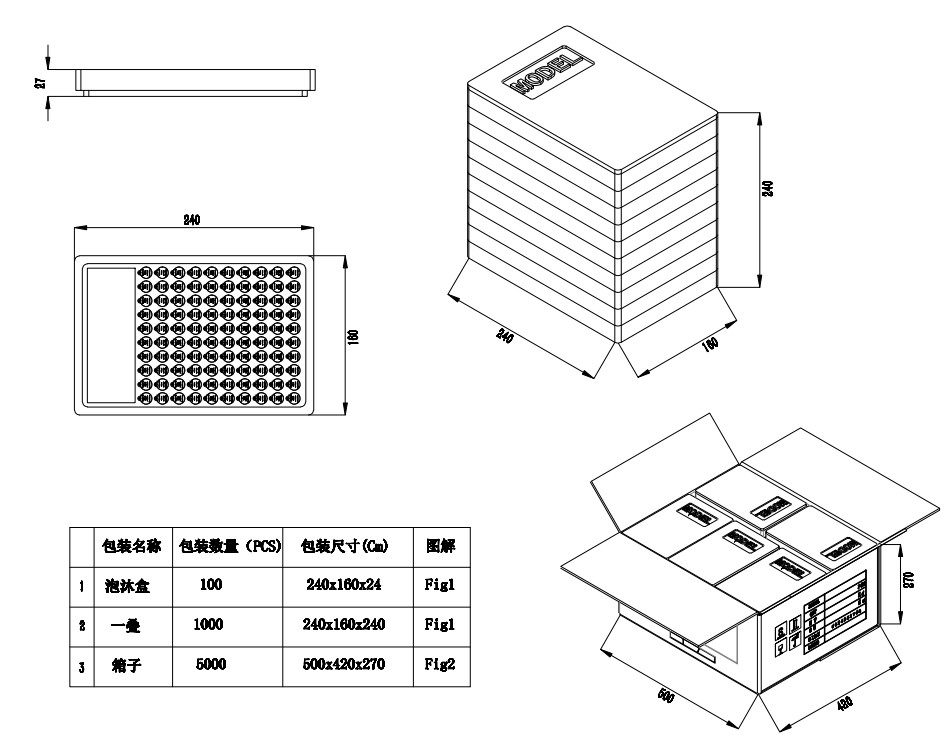

تقوم MEIDI بتصنيع حامل PCB الكهرومغناطيسي بقدرة 5 فولت على خطوط تجميع مخصصة عبر الفتحات مع اختبار كهربائي آلي بنسبة 100% وتحقق صوتي. تخضع كل دفعة إنتاج إلى:
التحقق من الاتساق الصوتي - اختبار SPL بنسبة 100% عند الجهد المقنن؛ دفعة العينة 89.6-93.2 ديسيبل مع انتشار إجمالي قدره 1.7 ديسيبل
فحص استقرار التردد — أخذ العينات الإحصائية عند 2700 هرتز ±11%؛ نطاق العينة 2690-2721 هرتز
التحقق من صحة السحب الحالي - ≥30 مللي أمبير كحد أقصى؛ متوسط العينة 22.9 مللي أمبير مع انتشار 3.3 مللي أمبير
عمر التشغيل في درجات الحرارة العالية - 1000 ساعة عند +70 درجة مئوية مع مراقبة مستمرة لمستوى ضغط الصوت
دورة الصدمات الحرارية - 5 دورات بين -30 درجة مئوية و+80 درجة مئوية مع 30 دقيقة لكل أقصى حد
قابلية اللحام لكل J-STD-002 - الفئة 3، توازن ترطيب 260 درجة مئوية
الشهادات المتاحة: RoHS، REACH، UL94 V-0 (مادة الإسكان). تتوفر تقارير الامتثال للمعيار IEC 60950-1 عند الطلب للشراء بكميات كبيرة.
س1: كيف يمكن مقارنة HMB1275-03B بـ HMB1206-03 في نفس التطبيق؟
يعد HMB1275-03B ترقية صوتية مباشرة إلى HMB1206-03. يشترك كلاهما في معلمات كهربائية متطابقة (نطاق 3 فولت، 2-5 فولت، 30 مللي أمبير، 2700 هرتز) وقطر قطره 12.0 مم. يوفر ارتفاع التجويف 7.5 مم متوسط ضغط صوت أعلى بمقدار 1.1 ديسيبل (91.5 ديسيبل مقابل 90.4 ديسيبل) عند سحب تيار أقل بشكل هامشي (22.9 مللي أمبير مقابل 23.1 مللي أمبير). يعتمد الاختيار على خلوص المحور Z: إذا كان 7.5 مم مناسبًا داخل العلبة، فإن HMB1275-03B يوفر كفاءة صوتية فائقة مع عدم وجود أثر أو إعادة تصميم الدائرة.
س2: هل الارتفاع 7.5 ملم متوافق مع حاويات الجرس القياسية مقاس 12 ملم؟
نعم. يتطابق القطر البالغ 12.0 مم مع قواطع اللوحة الأمامية القياسية الصناعية وتخطيطات PCB لصافرات الفتحات مقاس 12 مم. يقع الارتفاع البالغ 7.5 ملم ضمن غلاف الخلوص لمعظم العبوات المصممة لأجهزة الإنذار التي يبلغ قطرها 9-12 ملم. بالنسبة للتطبيقات ذات الارتفاع المحدود (.07.0 مم)، يجب تقييم HMB1206-03 (6.5 مم) بدلاً من ذلك.
س3: ما هو جهد التشغيل الموصى به للاستخدام الصناعي المستمر؟
للحصول على استقرار صوتي مثالي وطول عمر الملف، قم بالتشغيل عند أو بالقرب من الجهد المقدر 3 فولت. بينما يضمن النطاق 2-5 فولت التشغيل الوظيفي عبر منحنيات تفريغ البطارية وتسامح المنظم، فإن التشغيل المستمر عند الحد العلوي 5 فولت يزيد من الضغط الحراري للملف. بالنسبة لتطبيقات النغمات المستمرة على مدار الساعة طوال أيام الأسبوع، يجب تقييم الإدارة الحرارية للعلبة لمنع تراكم الحرارة حول الجرس.
س 4: ما هو SPL الذي يمكن توقعه في النشر الفعلي؟
تضمن ورقة البيانات الحد الأدنى من ضغط الصوت ≥85 ديسيبل عند 3 فولت تيار مستمر و10 سم في المجال الحر. تؤكد قياسات مجموعة العينات أن الإخراج يصل إلى 93.2 ديسيبل في ظل ظروف الاختبار القياسية، مما يوفر هامش تصميم أعلى من الحد الأدنى للمواصفات. يعتمد SPL الفعلي داخل النظام على اتجاه التركيب، والتحميل الصوتي للحاوية، واستقرار الجهد، وأي شبكات حماية أو واقيات من الغبار. للحصول على تقدير مستوى ضغط الصوت (SPL) الخاص بالتطبيق، اتصل بهندسة تطبيقات المصنع وأطلعه على تفاصيل العلبة الخاصة بك.
س 5: هل تتوفر تكوينات مخصصة لأوامر حجم OEM؟
اتصل بمبيعات MEIDI الصناعية لمناقشة المتطلبات المخصصة بما في ذلك هندسة التجاويف البديلة، وتكوينات تشكيل الرصاص، وتعديلات درجة الدبوس، وترميز ألوان الغلاف. يختلف الحد الأدنى لكميات الطلب والمهل الزمنية حسب مدى تعقيد التعديل؛ إرسال طلب تكوين OEM لعرض الأسعار وتقييم الجدوى.
للحصول على تسعير الحجم، أو تكوينات التجويف المخصصة، أو تقارير توصيف SPL، أو التكامل في تصميم العلبة الخاصة بك، اتصل بمبيعات MEIDI الصناعية. العينات الهندسية المتاحة للتقييم الصوتي في البيئة المستهدفة.
تستجيب هندسة تطبيقات MEIDI عادةً للاستفسارات الفنية خلال يوم عمل واحد مع ملاحظات دائرة التشغيل وإرشادات تكامل العلبة وتسعير الحجم.
