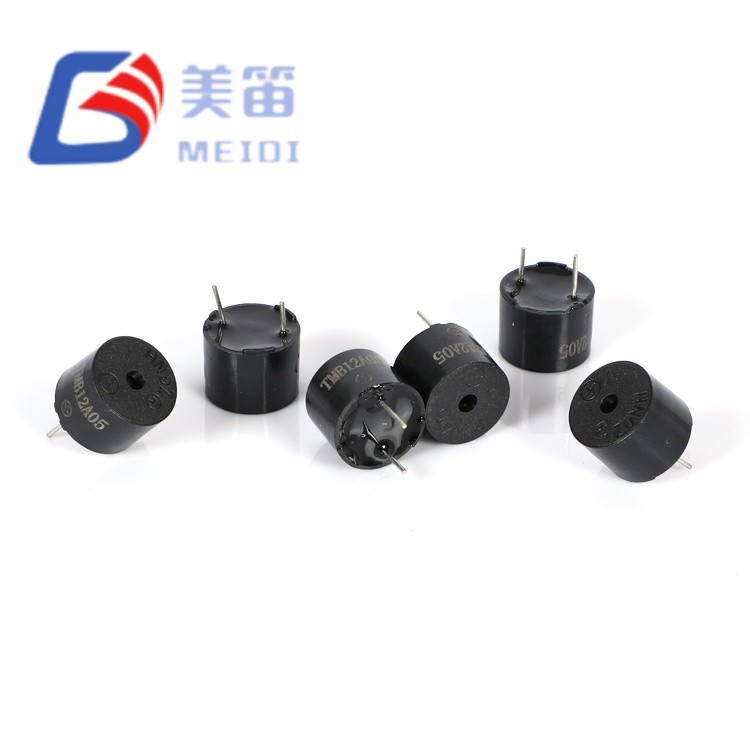

تم تصميم TMB12A03 للتطبيقات التي تكون فيها السمعية الصوتية أمرًا بالغ الأهمية، حيث يوفر مستويات ضغط صوت مُقاسة تبلغ 96.4-98.7 ديسيبل من بصمة مدمجة مقاس 12 مم. يعمل تجويفها الممتد مقاس 9.5 مم - وهو الأطول في عائلة الجرس النشط من MEIDI مقاس 12 مم - على زيادة كفاءة رنين هيلمهولتز إلى الحد الأقصى، مما ينتج نغمة منخفضة التردد 2400 هرتز تقطع الضوضاء المحيطة الصناعية دون الحاجة إلى تصميمات طنان مغناطيسي أكبر.
تم تصنيع هذا الجرس النشط من خلال الفتحة 5 فولت في منشأة MEIDI في جيانغسو، ويعمل عبر نطاق 3-7 فولت، ويدعم الناقلات المنطقية 5 فولت، ومنحنيات تفريغ بطارية ليثيوم أيون، وأنظمة بطاريات فانوس 6 فولت دون تنظيم إضافي. يمنع المذبذب المدمج توليد PWM الخارجي، بينما يتحمل غلاف PBT الأسود اللحام الموجي عند 255 درجة مئوية والتشغيل المستمر من -20 درجة مئوية إلى +70 درجة مئوية. تخضع كل وحدة للتحقق الآلي من ضغط الصوت (SPL) والتيار بنسبة 100%، مع بيانات العينة التي توضح تجميع المعلمات الضيقة (SPL 96.4–98.7dB، التيار 21.8–24.1 مللي أمبير، التردد 2400±300 هرتز).
يعالج الطنان الكهرومغناطيسي النشط TMB12A03 تحديًا شائعًا في التصميم: تحقيق إخراج طنان مغناطيسي تقريبًا دون الانتقال إلى حزم أكبر مقاس 16 مم أو 23 مم من خلال الفتحات. عند 12.0 × 9.5 مم، يحافظ هذا الجرس الكهرومغناطيسي النشط 5 فولت من خلال الفتحة على التوافق مع فتحات اللوحة القياسية 12 مم مع تقديم أداء SPL التجريبي الذي يتجاوز مواصفات ≥85 ديسيبل بأكثر من 11 ديسيبل (متوسط 97.3 ديسيبل). يوفر هذا الهامش مساحة رأسية حرجة لترهل الجهد الكهربي والانسداد الصوتي وتقادم المكونات.
يقع تردد الرنين 2400 هرتز تحت طيف الضوضاء السائد في المعدات الصناعية (عادةً 3-8 كيلو هرتز للمحركات والمراوح ومحولات التبديل)، مما يحسن نسبة الإشارة إلى الضوضاء في أرضيات المصانع وكبائن المركبات ولوحات التحكم في الآلات. يزيد ارتفاع التجويف الممتد بمقدار 9.5 ملم من حجم الهواء الداخلي، مما يعزز مقاومة الإشعاع الصوتي وينتج ضغط صوت أعلى لكل ملي واط من طاقة الإدخال مقارنة بالمتغيرات الأقل عمقًا.

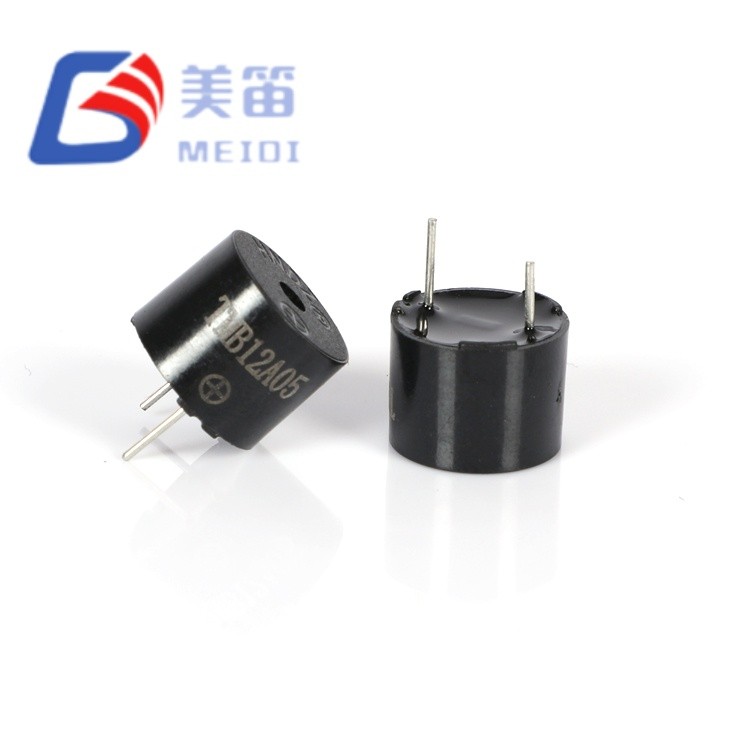

يوفر البناء من خلال الفتحات تثبيتًا ميكانيكيًا متفوقًا على البدائل المثبتة على السطح، مع أسلاك متوافقة تمتص التمدد الحراري التفاضلي وانثناء اللوحة. تساهم كتلة 1.7 جرام في الاستقرار بالقصور الذاتي الذي يقاوم الميكروفونات الناتجة عن الاهتزاز - وهي ميزة في المعدات المحمولة والتركيبات عالية الصدمات. يمنع تكوين الدبوس المستقطب أخطاء تجميع الجهد العكسي أثناء الإنتاج بكميات كبيرة.
| فائدة | وصف |
| خرج يصل إلى 100 ديسيبل تقريبًا من بصمة 12 مم | تم قياسها من 96.4 إلى 98.7 ديسيبل عند 10 سم - مما يلغي الحاجة إلى طنانات مغناطيسية أكبر في معظم التطبيقات |
| اختراق التردد المنخفض 2400 هرتز | يعمل تحت مستوى الضوضاء الصناعية النموذجية (3-8 كيلو هرتز) للحصول على صوت أفضل |
| تجويف ممتد 9.5 ملم | يزيد من حجم الرنين الداخلي دون توسيع أثر ثنائي الفينيل متعدد الكلور |
| نطاق الجهد المركزي 5 فولت | يدعم التشغيل الأصلي 3–7 فولت منطق 5 فولت، وLi‑ion (3.0–4.2 فولت)، وأنظمة البطاريات 6 فولت |
| مذبذب متكامل | لا توجد مكونات خارجية - يتم تطبيق جهد التيار المستمر مباشرةً؛ لا حاجة إلى PWM أو مؤقت أو برنامج تشغيل IC |
| مرساة ميكانيكية من خلال الفتحة | يتحمل الاحتفاظ بالرصاص من خلال ثنائي الفينيل متعدد الكلور الاهتزازات والصدمات بشكل أفضل من بدائل SMD |
| المعلمة | قيمة | شروط الاختبار |
| الجهد المقنن | 5 فولت تيار مستمر | عند 25 درجة مئوية |
| جهد التشغيل | 3 - 7 فولت تيار مستمر | مستمر |

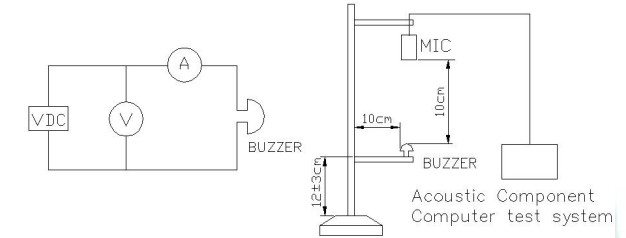

| إخراج الصوت | ≥ 85 ديسيبل (النوع 96.4–98.7 ديسيبل) | عند 5 فولت تيار مباشر، 10 سم، مجال حر |
| تردد الرنين | 2400 ± 300 هرتز | في الجهد المقنن |
| التشغيل الحالي | ≥ 30 مللي أمبير (النوع 21.8–24.1 مللي أمبير) | عند 5 فولت تيار مستمر |
| مقاومة الملف | ~200 أوم (نموذجي) | عند 25 درجة مئوية، العاصمة |
| وقت الصعود | <50 مللي ثانية | إلى 90% مستوى ضغط الصوت |
| المعلمة | قيمة |

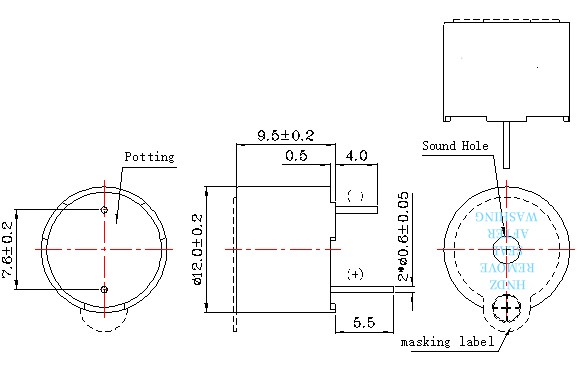

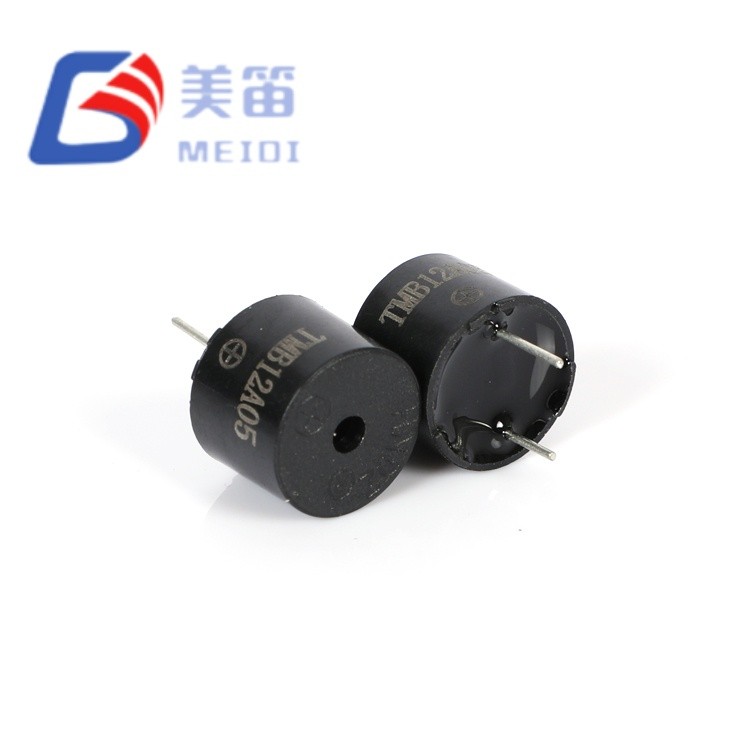

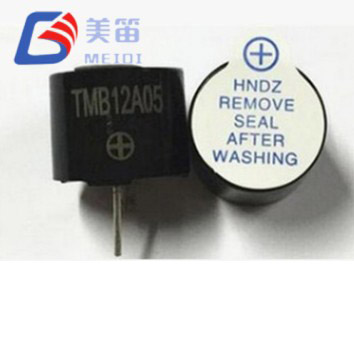

| أبعاد | 12.0 × 9.5 ملم (ضياء × ارتفاع) |
| وزن | 1.7 جرام |
| مواد الإسكان | بي بي تي أسود |
| تكوين دبوس | مستقطب من خلال الفتحة |
| قطر الدبوس | 0.5 ملم (نموذجي) |
| درجة حرارة اللحام (الموجة) | 255 ± 15 درجة مئوية، 4-6 ثواني |
| درجة حرارة اللحام (يدوي) | 360 ± 10 درجة مئوية، 2-5 ثواني |
| درجة حرارة اللحام (إنحسر) | 245 ± 15 درجة مئوية، 180 درجة مئوية سخن 40-70 ثانية |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية |
أنظمة الإنذار الصناعية الثقيلة - تنبيهات التوقف في حالات الطوارئ، وتحذيرات حركة الرافعة، وإنذارات تشغيل الصحافة في البيئات التي تتجاوز الضوضاء المحيطة 85 ديسيبل حيث تتطلب إمكانية السمع التنظيمية مستوى صوت مرتفع (SPL)
كابينة المركبات التجارية - تحذيرات حزام الأمان، وتنبيهات فتح الباب جزئيًا، ونغمات القرب العكسي في الشاحنات والحافلات ومعدات البناء حيث تخفي ضجيج المحرك الطنانة التقليدية
أتمتة المستودعات والخدمات اللوجستية - تنبيهات اكتمال الالتقاط، وتحذيرات تصادم AGV، وإشارات خطأ الناقل في مراكز التوزيع ذات السقف العالي مع صدى صوتي كبير
كبائن الآلات الزراعية - تنبيهات موقع المعدة، ومؤشرات الأعطال الهيدروليكية، وتحذيرات مستوى خزان الحبوب في الجرارات والحصادات المعرضة لضوضاء المحرك والمعدة
أنظمة السلامة العامة والإخلاء - الإشعارات الصوتية لإنذار الحريق، وتنبيهات الاقتحام المحيطي، ونغمات الإخطار الجماعي في المباني التجارية التي تتطلب حدود مستوى الصوت (SPL) المتوافقة مع الكود
مقصورات المحرك البحري - إنذارات مضخة ماء آسن، وتنبيهات فشل نظام التبريد، ونغمات أعطال المولد في البيئات البحرية عالية الضوضاء والرطوبة العالية
| متطلبات | ميزة TMB12A03 |
| الحد الأقصى للإخراج الصوتي من بصمة 12 مم | تم قياس 96.4–98.7 ديسيبل - خرج صوتي عالي من البصمة المدمجة |
| السمعية في> 85 ديسيبل من الضوضاء المحيطة | يقع 2400 هرتز تحت طيف الضوضاء الصناعية النموذجي؛ 11 + ديسيبل للإرتفاع أعلى من المواصفات |
| إزالة الجرس المغناطيسي الأكبر من التصميم | خرج SPL عالي في عبوة مدمجة مقاس 12 مم |
| تفضيل النغمة ذات التردد المنخفض | ينتج التردد 2400 هرتز نغمة تنبيه أعمق وأكثر موثوقية من البدائل ذات التردد 2700 هرتز أو 4 كيلو هرتز |
| توافق الناقل المنطقي 5 فولت | عملية 5V الأصلية؛ الحد الأدنى 3 فولت يدعم أنظمة Li‑ion وأنظمة 3.3 فولت منظمة |
يحتل هذا النموذج مكانة فريدة في مجموعة الطنانة النشطة من MEIDI: فهو يوفر أداءً صوتيًا يقترب من أداء الطنانات المغناطيسية الأكبر حجمًا مع الحفاظ على بساطة التجميع، وكفاءة سلسلة التوريد، وهيكل التكلفة للمكون النشط الكهرومغناطيسي مقاس 12 مم. بالنسبة للمصممين الذين يواجهون متطلبات السمع في البيئات الصاخبة، فإن TMB12A03 يلغي الحاجة إلى الانتقال إلى تصميمات أكثر تكلفة وأكبر ماديًا.

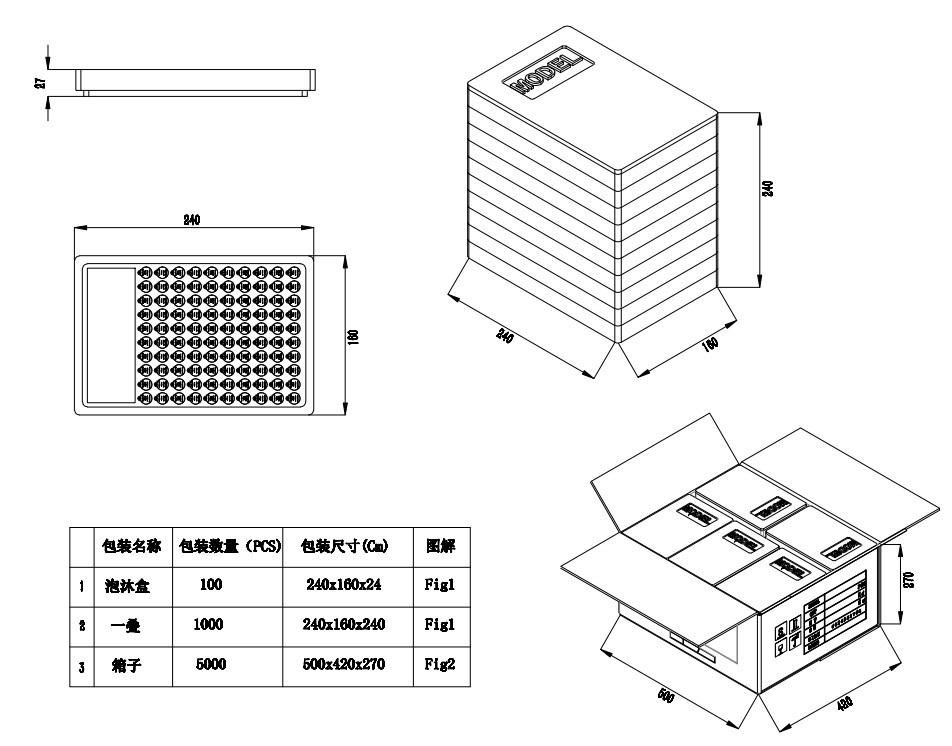

تقوم MEIDI بتصنيع TMB12A03 على خطوط تجميع مخصصة من خلال الفتحات ومجهزة بمعدات تعبئة ولحام وتغليف آلية. تتبع قاعدة التصنيع الخاصة بنا في Jiangsu بروتوكولات إدارة الجودة ISO 9001، مع عمليات التفتيش أثناء العملية في كل مرحلة حرجة - لف الملف، وتجميع المغناطيس، وضبط المذبذب، والتغليف النهائي.
تخضع كل دفعة إنتاج للتحقق الصارم:
التحقق من الاتساق الصوتي - اختبار SPL بنسبة 100% عند الجهد المقنن؛ دفعة عينة 96.4-98.7 ديسيبل مع انتشار نموذجي <2 ديسيبل
فحص استقرار التردد - أخذ العينات الإحصائية عند 2400 هرتز ±12.5%؛ جميع العينات ضمن 2370-2430 هرتز
التحقق من صحة السحب الحالي - ≥30mA كحد أقصى؛ متوسط العينة 22.9 مللي أمبير مع انحراف معياري 0.8 مللي أمبير
تخزين بدرجة حرارة عالية - 48 ساعة عند +80±2 درجة مئوية؛ استعادة المعلمة بالكامل بعد تثبيت البيئة المحيطة لمدة ساعتين
تخزين في درجات حرارة منخفضة - 48 ساعة عند -30±2 درجة مئوية؛ تم التحقق من تفعيل التشغيل البارد عند 3 فولت كحد أدنى
دورة الصدمة الحرارية - 5 دورات بين -30 درجة مئوية و+80 درجة مئوية مع 30 دقيقة لكل حد أقصى
التحقق من صحة الإجهاد الميكانيكي - الاهتزاز الجيبي (10–55 هرتز، سعة 1.0 مم، محاور XYZ، 0.5 ساعة تراكمية) وسقوط حر 75 سم على خشب صلب 10 مم (3 تأثيرات)
مقاومة الرطوبة - 48 ساعة عند 50±5 درجة مئوية / 90-95% رطوبة نسبية تليها ساعتين من الاسترداد والتوصيف الكهربائي
مقاومة حرارة اللحام - 250 ± 5 درجة مئوية لمدة 10 ± 0.5 ثانية مع خلوص 2.0 مم من الجسم إلى اللحام
الشهادات المتاحة: RoHS، وREACH، وUL94 V‑0 لغطاء PBT. بالنسبة للتركيبات الحرجة للسلامة، يمكن توفير وثائق الامتثال للمعيار IEC 60950‑1 عند الطلب.
Q1: كيف يمكن مقارنة تردد 2400 هرتز TMB12A03 ببدائل 2700 هرتز و4 كيلو هرتز في بيئات الضوضاء في العالم الحقيقي؟
يعمل تردد الرنين 2400 هرتز أسفل مجموعة الجرس الكهرومغناطيسي النموذجية عند 2700 هرتز وأقل بكثير من منطقة 4 كيلو هرتز حيث تولد العديد من مصادر الطاقة والإلكترونيات الرقمية انبعاثات. في البيئات الصناعية وبيئات المركبات، تميل الضوضاء المحيطة الصادرة عن مراوح التبريد والمضخات الهيدروليكية وتوافقيات المحرك إلى التركيز فوق 3 كيلو هرتز. غالبًا ما يوفر التردد المنخفض لـ TMB12A03 إمكانية سماع محسنة في هذه الإعدادات لأنه يشغل نطاقًا طيفيًا أقل ازدحامًا. بالإضافة إلى ذلك، تظهر الترددات المنخفضة شعاعًا اتجاهيًا منخفضًا، مما يحسن إمكانية السمع خارج المحور في التركيبات ذات المخطط المفتوح.
Q2: هل يمكن لـ TMB12A03 استبدال الجرس المغناطيسي عبر الفتحة مقاس 16 مم أو 23 مم في التصميم الحالي؟
في كثير من الحالات، نعم. يقترب الناتج المُقاس من 96.4 إلى 98.7 ديسيبل أو يتجاوز نظيره في الطنانات المغناطيسية النموذجية مقاس 16 مم (95-100 ديسيبل) بينما يشغل مساحة أصغر بكثير تبلغ 12 مم. الاعتبار الأساسي هو التركيب: يستخدم TMB12A03 مسافة تباعد قياسية بين المسامير مقاس 12 مم، والتي قد لا تتماشى مع قواطع مقاس 16 مم أو 23 مم. بالنسبة لتطبيقات التعديل التحديثي، توفر MEIDI رسومات مقارنة الأبعاد ويمكنها توفير حلول غسالة المحول لطلبات الحجم. تعد الواجهة الكهربائية أبسط من أجهزة الإنذار المغناطيسية - ولا يلزم وجود مذبذب خارجي، مما يقلل من عدد المكونات وتكلفة التجميع.
س 3: ما هو العمر الافتراضي العملي للصوت في ظل التشغيل المستمر بجهد 5 فولت عند درجة حرارة مرتفعة؟
لا تنشر الشركة المصنعة بيانات عمر التشغيل المستمر بما يتجاوز ظروف الاختبار القياسية (96 ساعة عند 25 ± 10 درجة مئوية مع 1/2 موجة مربعة لدورة التشغيل، و96 ساعة تخزين في درجة حرارة عالية عند +85 درجة مئوية). إن سحب التيار النموذجي الذي يتراوح بين 21.8 و24.1 مللي أمبير يقع ضمن الحد الأقصى الذي يبلغ 30 مللي أمبير، مما يقلل من التسخين الذاتي. للحصول على عمر ممتد في تطبيقات النغمات المستمرة، يوصى بتنفيذ دورة تشغيل (على سبيل المثال، تشغيل لمدة ثانية واحدة وإيقاف تشغيل لمدة 4 ثوانٍ). يوفر التجويف مقاس 9.5 ملم كتلة حرارية إضافية مقارنة بالإصدارات ذات المظهر الأقل، مما قد يؤدي إلى إبطاء ارتفاع درجة الحرارة. للحصول على تقديرات العمر الخاصة بالتطبيقات، اتصل بهندسة المصنع للحصول على جهد التشغيل ودورة العمل وملف تعريف درجة الحرارة المحيطة.
س 4: هل الارتفاع 9.5 ملم متوافق مع حاويات الجرس القياسية 12 ملم والألواح الأمامية؟
يتطابق القطر 12.0 مم مع فتحات اللوحة الأمامية القياسية مقاس 12 مم وتخطيطات PCB المستخدمة بشكل شائع في أجهزة الإنذار عبر الفتحات. يتطلب الارتفاع 9.5 مم خلوصًا إضافيًا للمحور z مقارنةً بمتغيرات 6.5 مم أو 7.5 مم - تأكد من أن العلبة الخاصة بك توفر خلوصًا لا يقل عن 11 مم فوق PCB لاستيعاب المكون والسماح بخلوص اللحام. بالنسبة للتطبيقات ذات الارتفاع المحدود (8 مم)، تقدم MEIDI نماذج بديلة ذات جوانب أقل. نحن نقدم ملفات STEP ثلاثية الأبعاد وإرشادات تكامل العلبة عند الطلب.
س5: كيف يعمل TMB12A03 عند تشغيله بجهد أقل من 5 فولت، مثل بطارية Li‑ion بقدرة 3.7 فولت؟

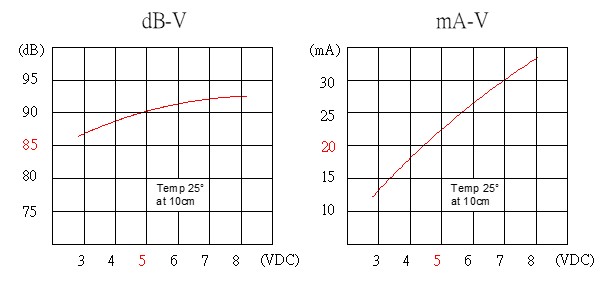

عند 3.7 فولت، ينخفض مستوى ضغط الصوت (SPL) عن مرجع 5 فولت ولكنه يظل أعلى من مواصفات ≥85 ديسيبل - ويبلغ ضغط الصوت النموذجي عند 3.7 فولت حوالي 88-90 ديسيبل، استنادًا إلى بيانات التوصيف. يظل التردد 2400 هرتز ثابتًا عبر نطاق 3-7 فولت بسبب تصميم المذبذب المتكامل. بالنسبة لتطبيقات Li‑ion حيث يجب أن يستمر تفريغ نهاية 3.0 فولت في توفير مخرجات مسموعة، يحافظ TMB12A03 على خرج وظيفي دون دوائر إضافية لتعزيز الجهد، مما يجعله مناسبًا لأجهزة الإنذار المحمولة التي تعمل بالبطارية والأدوات المحمولة.
س6: ما هو اتجاه التركيب الموصى به للحصول على أقصى أداء صوتي؟

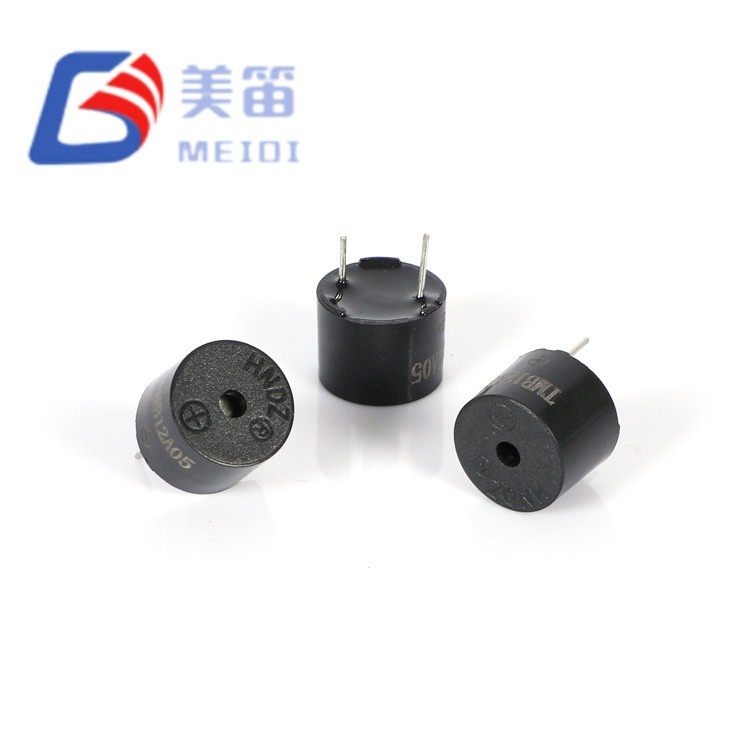

يصدر TMB12A03 الصوت بشكل أساسي من خلال المنفذ الصوتي العلوي. للحصول على الحد الأقصى لمستوى ضغط الصوت (SPL)، تأكد من عدم وجود عائق في المنفذ ومواجهته لاتجاه الاستماع المقصود. سيؤدي التثبيت على الجانب السفلي من PCB أو مع مواجهة المنفذ لسطح صلب إلى تخفيف الإخراج. بالنسبة للتطبيقات التي تتطلب تغطية 360 درجة، فكر في وحدات متعددة أو أسطح عاكسة. يمكن لهندسة تطبيقات MEIDI أن توفر دعمًا للمحاكاة الصوتية لهندسة العلبة الخاصة بك.
للحصول على أوراق البيانات الفنية، أو نماذج CAD ثلاثية الأبعاد، أو إرشادات تكامل الغلاف الصوتي، أو تسعير الحجم للبرامج الصناعية وبرامج أنظمة السلامة، اتصل بالدعم الهندسي لـ MEIDI.
تستجيب هندسة تطبيقات MEIDI عادةً للاستفسارات الفنية خلال يوم عمل واحد مع ملاحظات دائرة التشغيل، والتحقق من خلوص الحاوية، وتسعير الحجم للتركيبات الحرجة للسلامة.
