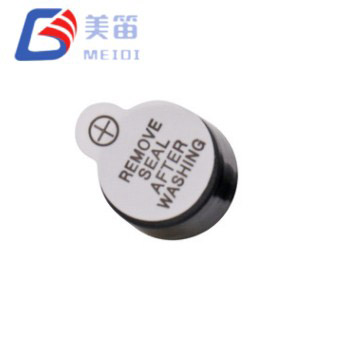

مصمم للتحكم الصناعي، وإنذار الآلات، والأنظمة الإلكترونية القوية، يوفر هذا الجرس النشط عبر الفتحة نغمة تنبيه مخترقة تبلغ ≥85 ديسيبل عند 2700 هرتز مع مذبذب مدمج. يدعم توافقه مع الجهد العريض 2‑5 فولت محرك التيار المباشر المباشر من القضبان المنطقية 3.3 فولت، وبطاريات Li‑ion، والأنظمة المتسامحة 5 فولت بدون PWM خارجي أو ترانزستورات المحرك.
تم تصنيع HMB1206‑03 بواسطة MEIDI في منشأتنا في جيانغسو، وهو يستفيد من أكثر من عقد من الخبرة الهندسية في مجال الجرس الكهرومغناطيسي. تخضع كل وحدة لاختبارات صوتية وكهربائية آلية بنسبة 100%، مما يضمن أداءً متسقًا عبر الإنتاج بكميات كبيرة. يتحمل غلاف PBT الأسود ذروة اللحام الموجي التي تصل إلى 255 درجة مئوية والتشغيل المستمر من -20 درجة مئوية إلى +70 درجة مئوية، مما يجعله خيارًا موثوقًا به لأتمتة المصنع، وتوزيع الطاقة، وتطبيقات المعدات الثقيلة.
تم تصميم حامل PCB الكهرومغناطيسي 3V للوحات التحكم الصناعية وأنظمة إنذار الآلات والإلكترونيات القوية حيث يوفر التثبيت من خلال الفتحة ثباتًا ميكانيكيًا فائقًا مقارنة بالبدائل المثبتة على السطح. تولد دائرة المذبذب المتكاملة نغمة ثابتة تبلغ 2700 هرتز عند ≥85 ديسيبل عند تطبيق التيار المستمر خلال 2-5 فولت، مما يلغي الحاجة إلى مكونات محرك خارجي في البيئات الصاخبة كهربائيًا.

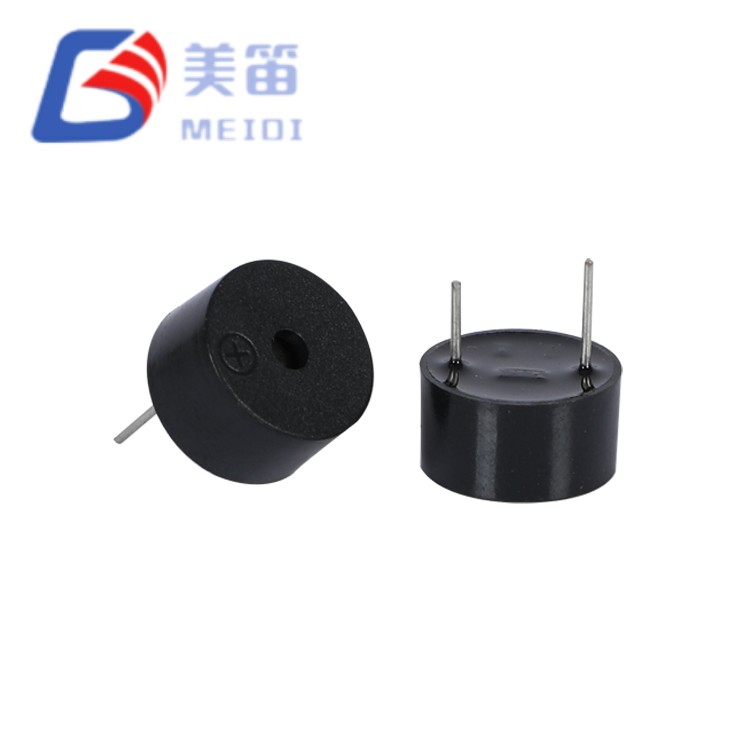

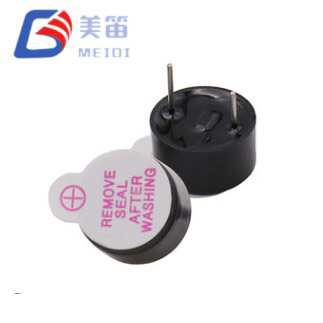

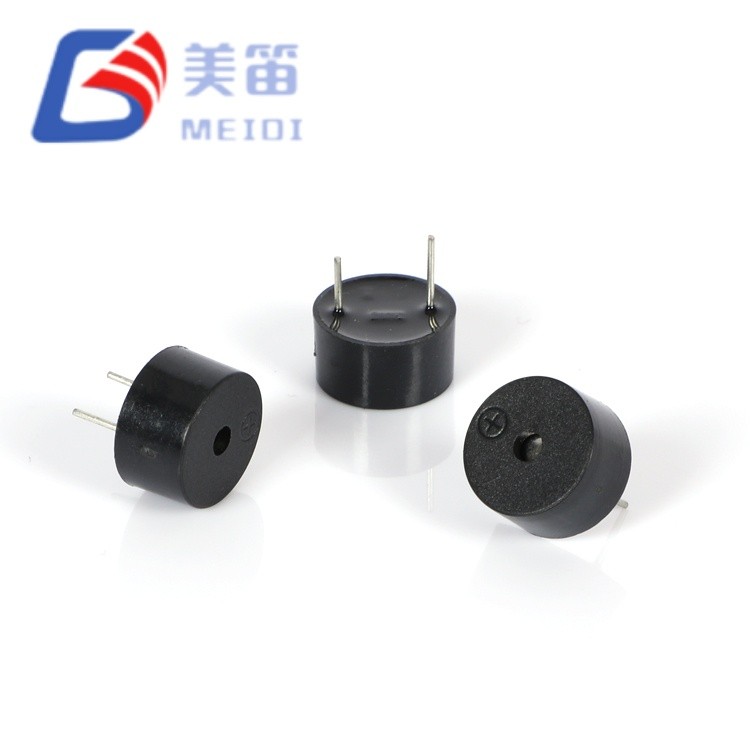

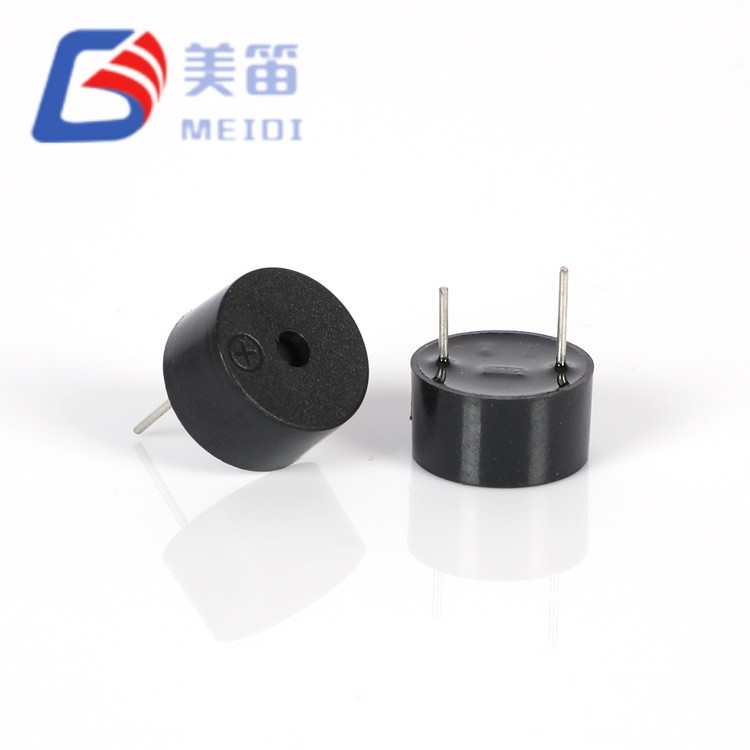

يشغل القطر البالغ 12.0 ملم والارتفاع 6.5 ملم مساحة متوسطة الحجم من خلال الفتحة التي تعمل على موازنة الإخراج الصوتي مع قيود كثافة ثنائي الفينيل متعدد الكلور. يعتبر هذا الجرس النشط الكهرومغناطيسي 3 فولت من خلال الفتحة مناسبًا بشكل خاص لتجديد المعدات القديمة حيث تم بالفعل إنشاء قواطع طنان وأنماط ثقب بقطر 12 مم، بالإضافة إلى التصميمات الجديدة في المنشآت الصناعية الثقيلة والنقل والمنشآت الخارجية حيث تكون الموثوقية الميكانيكية على المدى الطويل غير قابلة للتفاوض.
على عكس الطنانة السلبية التي تتطلب توليد PWM خارجي ودوائر المحرك، فإن تصميم HMB1206-03 ذاتي التأرجح يحرر موارد مؤقت وحدة التحكم الدقيقة ويقلل من تعقيد البرامج الثابتة. يدعم الحد الأدنى لجهد التشغيل 2 فولت سيناريوهات التحذير من انخفاض البطارية حيث انخفض جهد الإمداد إلى أقل من الاسمي، في حين أن الحد الأقصى 5 فولت يلائم الأنظمة ذات التسامح المنظم المريح أو ظروف الجهد الزائد العابر.

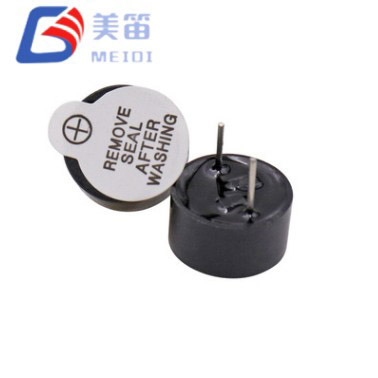

يضمن البناء من خلال الفتحة الاحتفاظ الآمن بثنائي الفينيل متعدد الكلور في ظل الاهتزاز المستمر والصدمات والتمدد الحراري. يقاوم غلاف PBT الأسود التشوه أثناء اللحام الموجي ويحافظ على ثبات الأبعاد عبر نطاق التشغيل الكامل. عند 1.7 جرام، تساهم الكتلة في التخميد الميكانيكي الذي يقلل من التأثيرات الميكروفونية في ظل ظروف الاهتزاز الشائعة في الآلات الصناعية.
تركيب من خلال الفتحة مقاوم للاهتزاز - مرساة ميكانيكية آمنة على 1.6-2.0 مم FR4 PCBs، يمتص تشكيل الرصاص التمدد الحراري والصدمات الميكانيكية
مذبذب مدمج ذو قدرة تحمل واسعة للجهد — يعمل من 2 إلى 5 فولت دون انحراف التردد؛ خرج ثابت 2700 هرتز عبر منحنيات تفريغ البطارية
محرك مباشر منخفض التيار - ≥30 مللي أمبير عند 3 فولت يتيح الاتصال المباشر لـ MCU GPIO في العديد من التطبيقات، مما يزيل الترانزستور الخارجي أو محرك IC
غلاف PBT عالي الحرارة - تم تصنيفه لذروة لحام موجة 255 درجة مئوية ولحام يدوي 360 درجة مئوية؛ لا تشوه أو تدهور الصوتية
نغمة منخفضة التردد - 2700 هرتز مُحسّنة لحساسية السمع البشرية مع تجنب نطاق الضوضاء 4 كيلو هرتز حيث تركز المعدات الصناعية التداخل
تكوين الدبوس المستقطب - يمنع أخطاء تركيب الجهد العكسي؛ متوافق مع الموصلات المستقطبة القياسية والرؤوس ذات المفاتيح

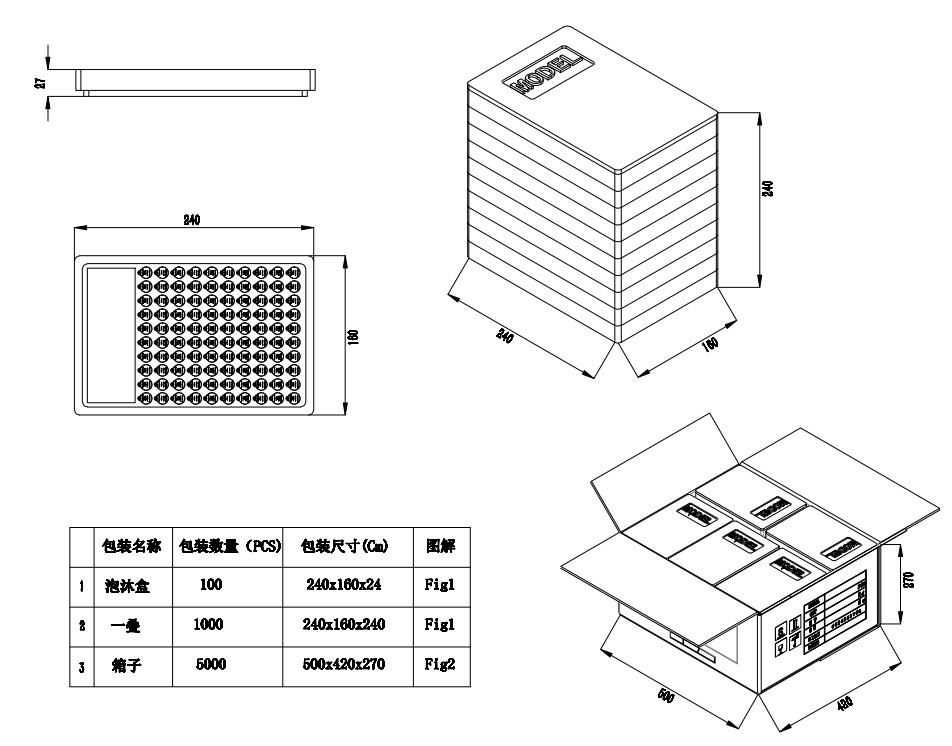

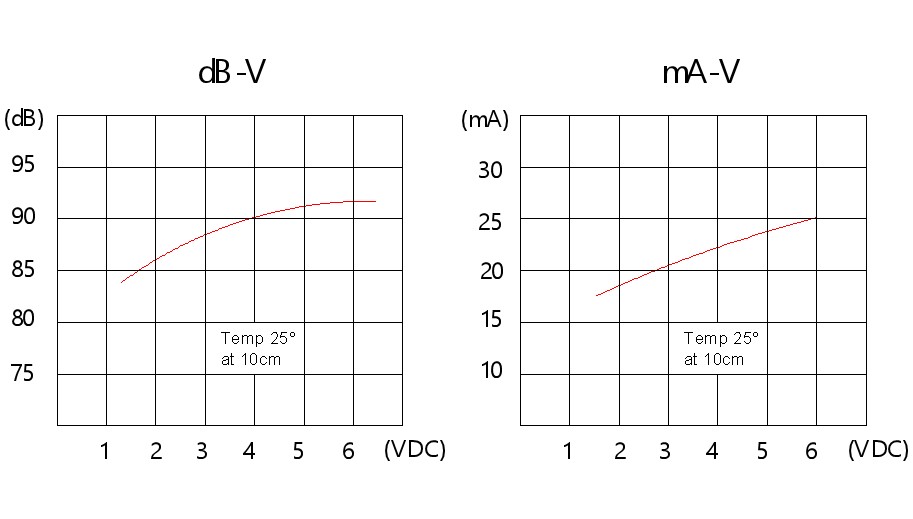

| المعلمة | قيمة | ملحوظات |
| الجهد المقنن | 3 فولت (تيار مستمر) | نقطة التشغيل الاسمية |
| جهد التشغيل | 2 - 5 فولت (تيار مستمر) | نطاق وظيفي مستمر |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 3 فولت، مجال حر |
| تردد الرنين | 2700 ± 300 هرتز | ثابت بواسطة مذبذب داخلي |
| التشغيل الحالي | ≥ 30 مللي أمبير | في 3 الخامس |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |

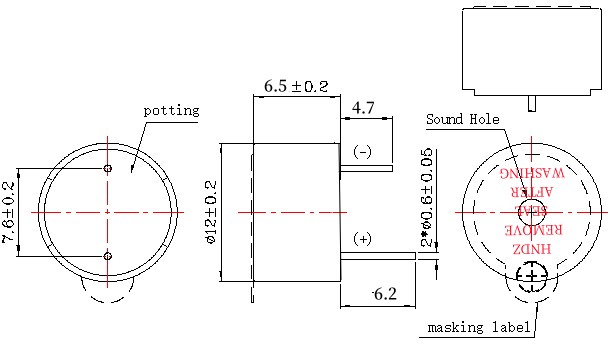

| البعد (ضياء × ح) | 12.0 × 6.5 ملم | الجسم فقط |
| وزن | 1.7 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | تصنيف UL94 V-0 |
| نوع التركيب | من خلال ثقب | اللحام الموجي/اليدوي |
| درجة حرارة اللحام (الموجة) | 255 ± 15 درجة مئوية | يوصى به من 4 إلى 6 ثوانٍ |
| درجة حرارة اللحام (يدوي) | 360 ± 10 درجة مئوية | يوصى به من 2 إلى 5 ثوانٍ |
| درجة حرارة اللحام (إنحسر) | 245 ± 15 درجة مئوية | 180 درجة مئوية سخن 40-70 ثانية؛ 245 درجة مئوية 3 ثانية؛ الحد الأقصى 3 تمريرات |
| الإجهاد البيئي | ثغرة أمنية SMD | ميزة من خلال ثقب |
| الاهتزاز الميكانيكي | إجهاد مفصل اللحام، وانفصال المكونات تحت اهتزاز 5G+ المستمر | يشكل الرصاص مرساة ميكانيكية من خلال ثنائي الفينيل متعدد الكلور، ويوزع الضغط عبر سمك اللوحة |
| ركوب الدراجات الحرارية | يؤدي عدم تطابق CTE بين الركيزة الخزفية و FR4 إلى حدوث تشققات دقيقة | يمتص الرصاص المتوافق التمدد الحراري التفاضلي بين المكون واللوحة |
| الإصلاح والخدمة الميدانية | مخاطر إزالة اللحام هي تلف الوسادة ورفع الأثر وتصفيح الطبقة | إزالة نقطة واحدة مع الحد الأدنى من صدمة اللوحة؛ تعتبر الوسادات من خلال الفتحات قوية ميكانيكيًا |
| العابرين عالية الحالية | التيار المركز في شرائح اللحام الصغيرة يولد تسخينًا موضعيًا | يقوم المقطع العرضي الأكبر من الرصاص بتوزيع التيار ويقلل من خسائر المقاومة |
| توافق اللوحة القديمة | يتطلب عدم تطابق بصمة SMD إعادة تصميم ثنائي الفينيل متعدد الكلور | قطر قياسي 12 مم متوافق مع قواطع اللوحة الأمامية وأنماط الفتحات الموجودة |
تساهم كتلة HMB1206-03 البالغة 1.7 جرام في الاستقرار بالقصور الذاتي الذي يقاوم التأثيرات الميكروفونية الناتجة عن الاهتزاز. تعمل منطقة الحجاب الحاجز الأكبر التي يتيحها الغلاف مقاس 12 مم على توليد ضغط صوت أعلى مع سحب تيار أقل لكل ديسيبل، مما يحسن الكفاءة الكهربائية في التطبيقات التي تعمل بالبطارية.
PLC ولوحات التحكم الصناعية - إنذارات الأعطال، ردود فعل مسموعة للتوقف في حالات الطوارئ، تنبيهات اكتمال الدورة في أتمتة التصنيع
أتمتة الآلات والمصانع - تحذيرات مبدل أدوات CNC، وإشارات خطأ الناقل، ومؤشر حالة الخلية الآلية في أرضيات الإنتاج المزعجة
توزيع الطاقة والمعدات الكهربائية - إنذارات تعثر القواطع، وتحذيرات الحمل الزائد للمحولات، ونغمات الحالة التشغيلية للمفاتيح الكهربائية
لوحات الأمن والتحكم في الوصول - تنبيهات كشف التسلل، وتحذيرات فتح الأبواب بالقوة، وأجهزة إنذار العبث باللوحة في المباني التجارية
وسائل النقل والمعدات الثقيلة - تحذيرات مقصورة المركبات، وأجهزة الإنذار العكسي للرافعة الشوكية، وتنبيهات الأجهزة البحرية في البيئات المعرضة للاهتزاز
الأدوات الصناعية المحمولة التي تعمل بالبطارية - تحذيرات انخفاض البطارية، وتنبيهات التحميل الزائد، وإشارات الإنجاز في المعدات اللاسلكية

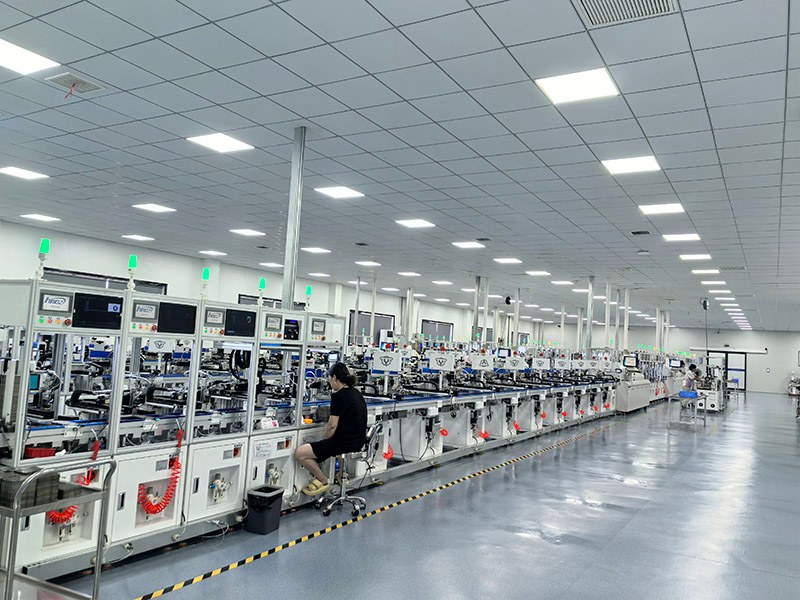

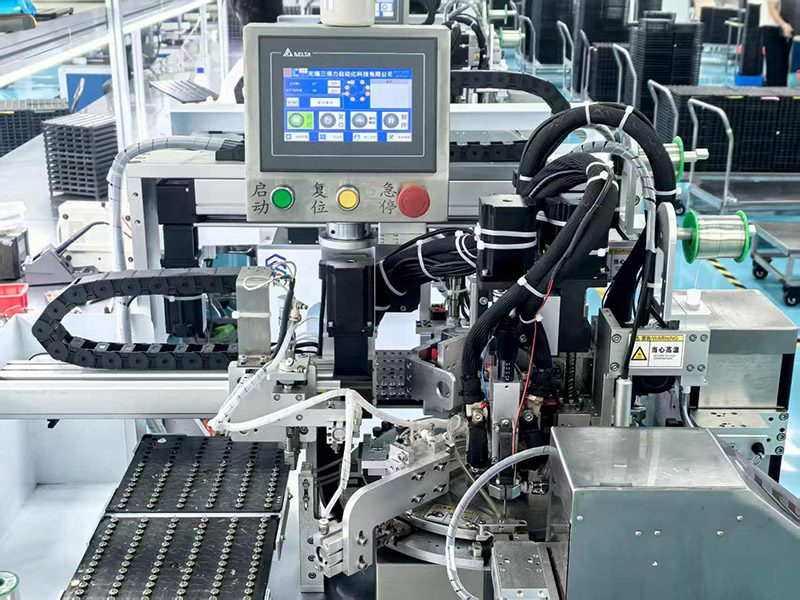

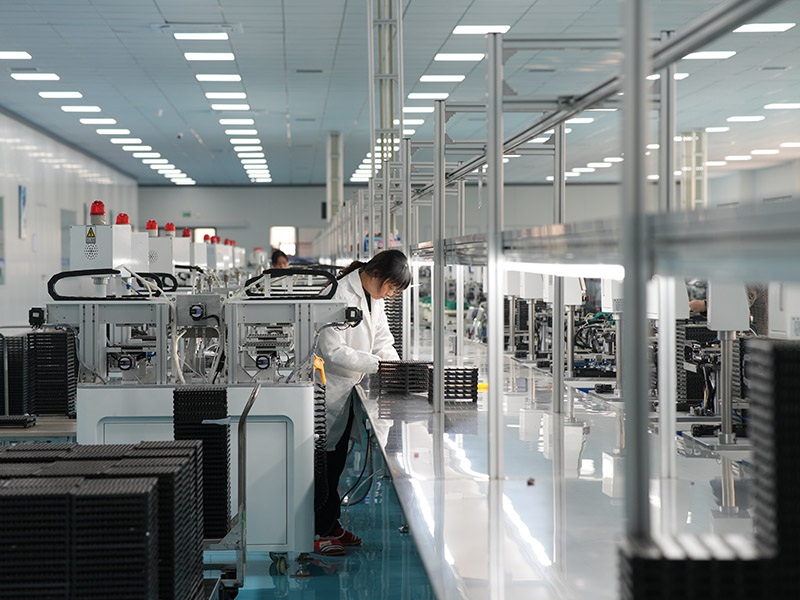

تقوم MEIDI بتشغيل خط تجميع مخصص من خلال الفتحات ومجهز بآلات اللف واللحام والتغليف الآلية. تتبع قاعدة التصنيع الخاصة بنا في Jiangsu بروتوكولات إدارة الجودة ISO 9001، مع عمليات التفتيش أثناء العملية في كل مرحلة حرجة. تخضع كل وحدة HMB1206‑03 للتحقق من المعلمات الكهربائية بنسبة 100% وقياس مستوى ضغط الصوت الصوتي قبل التعبئة.
بالإضافة إلى الإنتاج القياسي، تقوم MEIDI بإجراء فحص صارم للإجهاد البيئي على دفعات العينات: دورة الصدمة الحرارية من -30 درجة مئوية إلى +80 درجة مئوية، وتحمل الرطوبة عند 50 درجة مئوية / 95% رطوبة نسبية، واختبار الاهتزاز وفقًا للمعيار IEC 60068‑2‑6. تتحقق هذه الإجراءات من موثوقية الجرس على المدى الطويل في البيئات الصناعية الصعبة.
تشمل الشهادات المتاحة RoHS، وREACH، وUL94 V‑0 لمواد الغلاف. بالنسبة للمشاريع ذات الحجم الكبير، يمكننا توفير تقارير الامتثال للمعيارين IEC 60950‑1 وUL 508 عند الطلب. يدعم فريقنا الهندسي أيضًا تشكيل الرصاص المخصص، ودرجات الدبوس البديلة، والترددات المتخصصة من 2.0 إلى 4.0 كيلو هرتز لتتناسب مع متطلبات التطبيق الفريدة.
تقوم MEIDI بتصنيع حامل PCB للطنان الكهرومغناطيسي 3V على خطوط تجميع مخصصة من خلال الفتحات مع اختبار كهربائي آلي بنسبة 100% والتحقق الصوتي. تخضع كل دفعة إنتاج إلى:
دورة الصدمات الحرارية - 5 دورات بين -30 درجة مئوية و+80 درجة مئوية مع 30 دقيقة لكل أقصى حد
تحمل الرطوبة - 48 ساعة عند 50 ± 5 درجة مئوية / 90-95% رطوبة نسبية تليها ساعتين من استعادة البيئة المحيطة
المتانة الميكانيكية - اختبار الاهتزاز (10-55 هرتز، سعة 1.0 مم، محاور XYZ، إجمالي 0.5 ساعة) وسقوط حر من ارتفاع 75 سم على خشب صلب 10 مم (3 صدمات)
قابلية اللحام - اختبار توازن التبلل لكل J-STD-002، الفئة 3 (260 درجة مئوية)
مقاومة حرارة اللحام — 250 ± 5 ℃ لمدة 10 ± 0.5 ثانية مع خلوص 2.0 مم من الجسم إلى اللحام
تؤكد بيانات اختبار دفعة العينة نطاق ضغط الصوت 87.0-92.0 ديسيبل (10 عينات، 3 فولت تيار مباشر، 10 سم، مجال حر). ملاحظة: هذه بيانات تم قياسها على أساس العينات، وليست قيمة مواصفات مضمونة. تضمن ورقة البيانات الحد الأدنى من ضغط الصوت ≥85 ديسيبل عند الجهد المقنن و10 سم.
الشهادات المتاحة: RoHS، REACH، UL94 V-0 (مادة الإسكان). تتوفر تقارير الامتثال للمعيارين IEC 60950-1 وUL 508 عند الطلب للطلبات كبيرة الحجم.
Q1: هل حامل PCB الكهرومغناطيسي 3V متوافق مع منطق المتحكم الدقيق 5V، أم أنه يتطلب تنظيم الجهد؟
الحد الأقصى لجهد التشغيل 5 فولت هو الحد الأعلى المطلق. في حين أن الجرس سيعمل عند 5 فولت، فإن التشغيل المستمر عند هذه الحدود قد يقلل من العمر الصوتي ويزيد من سحب التيار بما يتجاوز مواصفات ≥30 مللي أمبير. بالنسبة لأنظمة 5 فولت، يوصى باستخدام مقاومة متسلسلة (عادة 47-100 أوم) لإسقاط الجهد إلى نطاق 3-4 فولت، مع الحفاظ على الجرس داخل غلاف التشغيل الأمثل مع الحفاظ على مستوى ضغط الصوت المناسب. وبدلاً من ذلك، حدد صفارة نشطة ذات تصنيف 5 فولت من مجموعة MEIDI إذا كان 5 فولت هو الجهد الاسمي للنظام.
Q2: هل يمكن تركيب هذا الجرس على مركبات ثنائي الفينيل متعدد الكلور FR4 القياسية مقاس 1.6 مم باستخدام معدات الإدخال المحوري الآلية؟
نعم. يتوافق القطر البالغ 12.0 مم والتكوين القياسي للدبوس عبر الفتحة مع مواصفات المكونات المحورية لآلات الإدراج الآلية. يتوفر أيضًا تشكيل الرصاص الشعاعي (التركيب الرأسي) لتخطيطات ثنائي الفينيل متعدد الكلور ذات المساحة المحدودة حيث يكون التثبيت الأفقي غير عملي. يتم دعم أطوال العملاء المتوقعين المخصصة وتكوينات التشكيل للطلبات كبيرة الحجم - اتصل بالمبيعات الصناعية للحصول على إرشادات التكوين.
Q3: هل يمكن لهذا الجرس أن يدعم التشغيل المستمر على مدار الساعة طوال أيام الأسبوع؟ ما هو العمر الصوتي على المدى الطويل؟
لا توفر ورقة بيانات الشركة المصنعة بيانات مدى الحياة للتشغيل المستمر على المدى الطويل. حالة اختبار العمر المحددة هي 96 ساعة عند 25 ± 10 درجة مئوية مع الجهد المقنن وموجة مربعة ذات تردد رنين لدورة التشغيل 1/2. اختبار التخزين بدرجة حرارة عالية هو 96 ساعة عند +85 درجة مئوية. للحصول على بيانات موثوقية التشغيل المستمر على المدى الطويل، يرجى الاتصال بالمصنع لطلب بيانات اختبار مدى الحياة أو التحقق من الموثوقية المخصصة. بالنسبة لتطبيقات النغمات المستمرة، يجب تقييم الإدارة الحرارية للحاوية لمنع تراكم الحرارة حول الجرس.
س 4: هل يتم دعم تعديلات OEM مثل طول الرصاص المخصص أو تشكيل الرصاص أو ألوان السكن البديلة؟
نعم. تدعم MEIDI تشذيب الرصاص المخصص (المستقيم أو الملتوي أو الإزاحة أو المشكل)، ودرجات الدبوس البديلة لمركبات ثنائي الفينيل متعدد الكلور غير القياسية، وترميز لون الغلاف لتحديد الجهد أو التردد. تتوفر ترددات المذبذب المخصصة ضمن 2.0-4.0 كيلو هرتز للمتطلبات النغمية المتخصصة. يختلف الحد الأدنى لكميات الطلب والمهل الزمنية حسب مدى تعقيد التعديل؛ إرسال طلب تكوين OEM لعرض الأسعار.
س 5: كيف يمكن مقارنة هذا الجرس النشط عبر الفتحة ببدائل SMD النشطة في البيئات عالية الاهتزاز؟
يوفر التثبيت من خلال الفتحة احتفاظًا ميكانيكيًا فائقًا لأن المقود يشكل مرساة مادية من خلال سمك PCB، مما يوزع الضغط عبر اللوحة. يمتص الرصاص المتوافق التمدد الحراري التفاضلي بين المكون ولوحة PCB، مما يقلل من إجهاد وصلة اللحام أثناء التدوير الحراري. في البيئات المجهدة ميكانيكيًا، يوفر البناء عبر الفتحات عمومًا موثوقية أكبر على المدى الطويل من البدائل المثبتة على السطح. تساهم الكتلة الأكبر والبناء المحتوي على الرصاص للصفارات عبر الفتحات في تحقيق الاستقرار بالقصور الذاتي الذي يقاوم الإزاحة الناجمة عن الاهتزاز. بالنسبة لمتطلبات درجة الاهتزاز المحددة، يوصى بإجراء اختبار خاص بالتطبيق وفقًا للمواصفة IEC 60068-2-6.
للحصول على تسعير الحجم، أو تقارير الموثوقية، أو تكوينات الرصاص المخصصة، أو إرشادات التكامل لأنظمة التحكم الصناعية، اتصل بمبيعات MEIDI الصناعية.
تستجيب هندسة التطبيقات الصناعية في MEIDI عادةً للاستفسارات الفنية خلال يوم عمل واحد من خلال رسومات الدبوس ومنحنيات الجهد SPL ومستويات تسعير الحجم.
