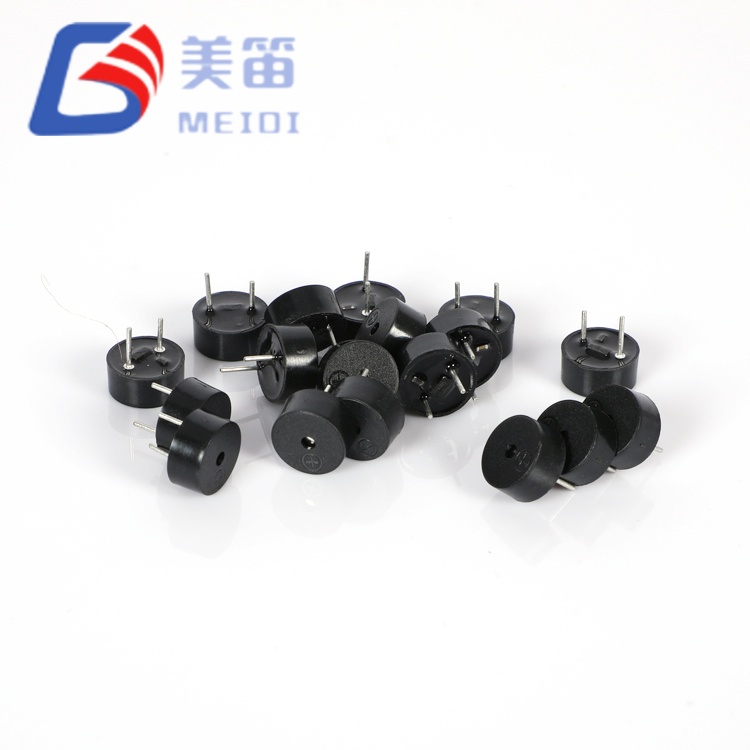

ثلاثة متغيرات للجهد — 3 فولت (1.5–4.5 فولت)، 5 فولت (3–7 فولت)، و12 فولت (8–16 فولت) — تتشارك في نفس مواصفات تردد الرنين البالغة 2700 ± 300 هرتز
دائرة مذبذب مدمجة - يُنتج تطبيق التيار المباشر مخرجات نغمة ثابتة بدون تعديل عرض الطاقة (PWM) خارجي أو تكييف الإشارة
ضغط الصوت ≥85 ديسيبل عند 10 سم - الحد الأدنى المحدد عبر جميع المتغيرات الثلاثة عند الفولتية المقدرة المعنية
جسم خفيف الوزن 0.71 جرام (حسب المواصفات)
الإسكان PBT الأسود. درجة حرارة التشغيل -20 درجة مئوية إلى +70 درجة مئوية، درجة حرارة التخزين -30 درجة مئوية إلى +80 درجة مئوية
ارتفاع 4.2 ملم (حسب المواصفات)
| المعلمة | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| الجهد المقنن | 3 فولت تيار مستمر | 5 فولت تيار مستمر | 12 فولت تيار مستمر |
| جهد التشغيل | 1.5 – 4.5 فولت تيار مستمر | 3 – 7 فولت تيار مستمر | 8 – 16 فولت تيار مستمر |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | ≥ 85 ديسيبل | ≥ 85 ديسيبل |
| التشغيل الحالي | ≥ 30 مللي أمبير | ≥ 30 مللي أمبير | ≥ 30 مللي أمبير |
| تردد الرنين | 2700 ± 300 هرتز | 2700 ± 300 هرتز | 2700 ± 300 هرتز |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | -20 درجة مئوية ~ +70 درجة مئوية | -20 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | -30 درجة مئوية ~ +80 درجة مئوية | -30 درجة مئوية ~ +80 درجة مئوية |

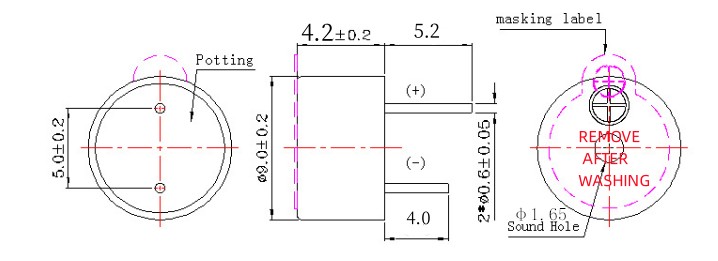

| الأبعاد (ضياء × ح) | 9.0 × 4.2 ملم | 9.0 × 4.2 ملم | 9.0 × 4.2 ملم |
| وزن | 0.71 جرام | 0.71 جرام | 0.71 جرام |
| مواد الإسكان | بي بي تي أسود | بي بي تي أسود | بي بي تي أسود |

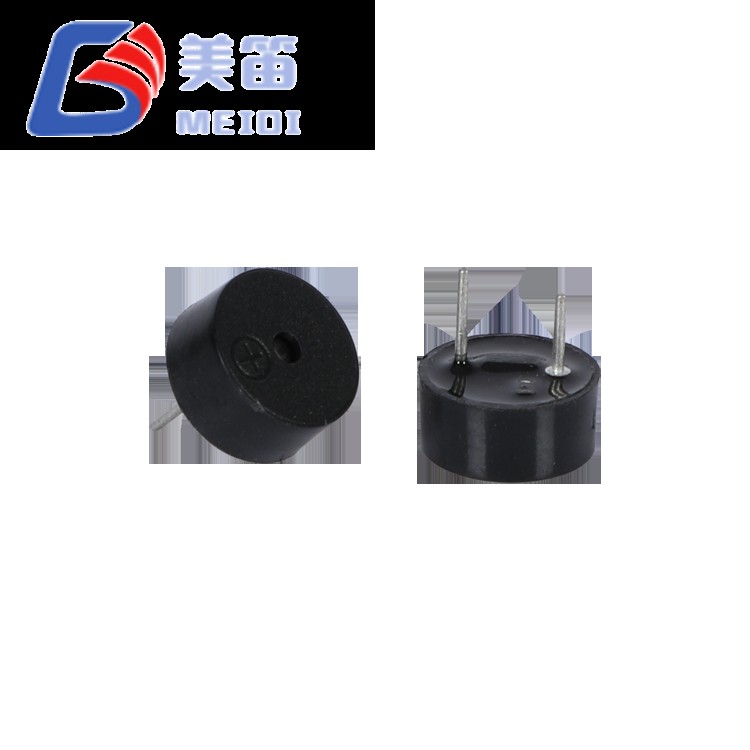

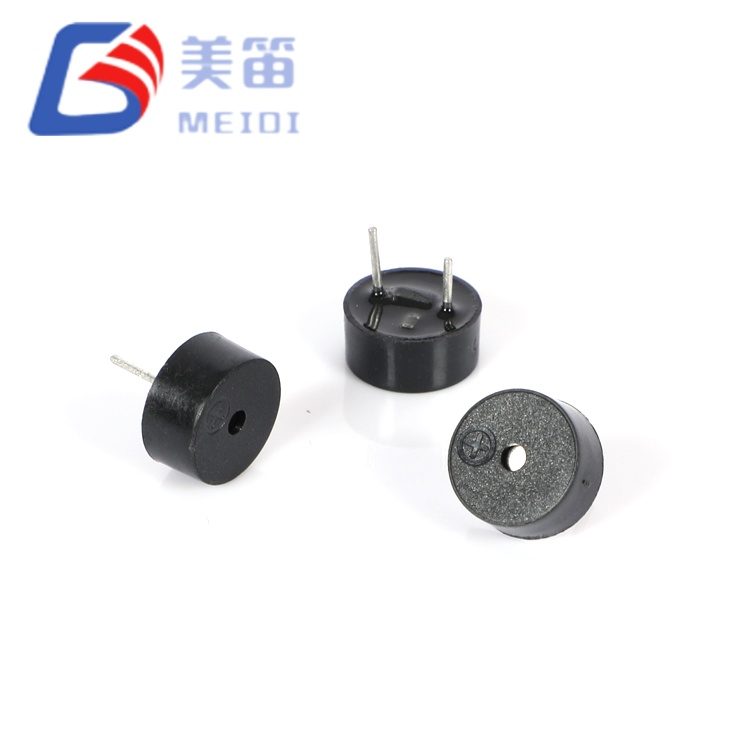

حجم صغير الحجم 9.0 × 4.2 مم - أبعاد محددة للتركيب من خلال الفتحة
يعمل المذبذب المتكامل على التخلص من محرك الأقراص الخارجي - حيث يؤدي تطبيق جهد التيار المستمر إلى توليد نغمة ثابتة تبلغ 2700 ± 300 هرتز بدون PWM خارجي أو مولد إشارة
ثلاثة مستويات للجهد — متغيرات 3 فولت و5 فولت و12 فولت تتيح الاختيار بناءً على حاجز جهد النظام المتوفر
وزن 0.71 جرام – حسب المواصفات

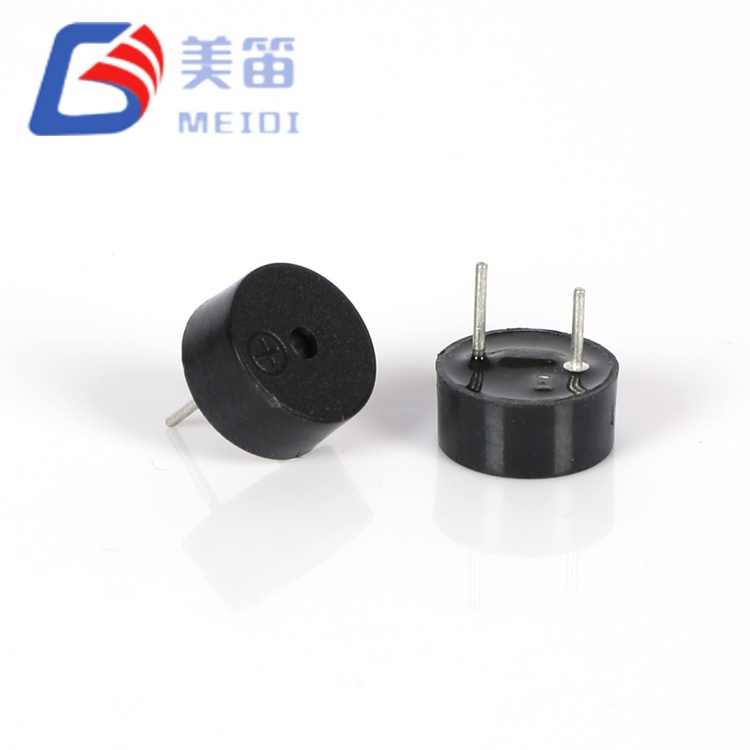

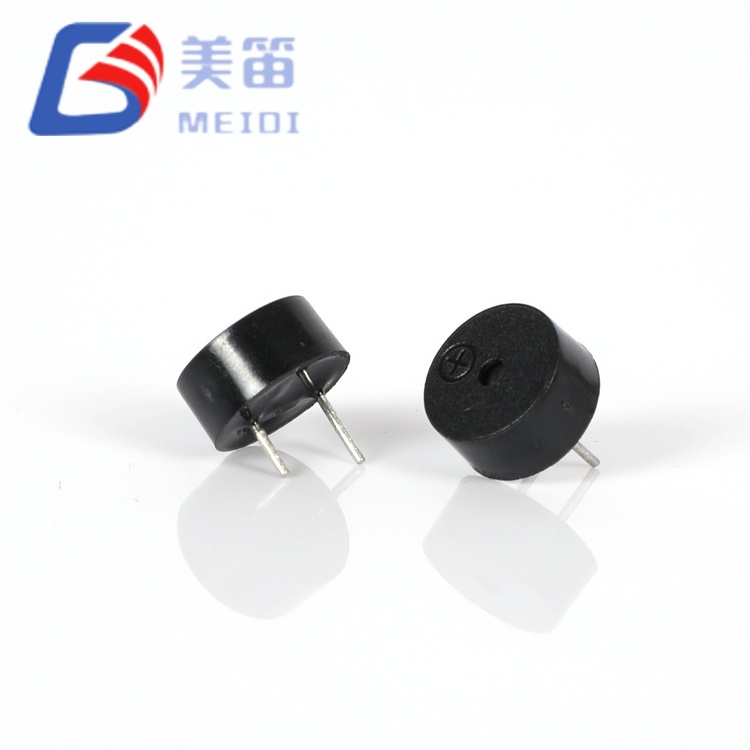

تركيب مستقطب من خلال الفتحة - تشير علامة قطبية الدبوس إلى الاتجاه الصحيح
غلاف PBT أسود للتجميع الصناعي - متوافق مع اللحام الموجي عند 255 ± 15 درجة مئوية واللحام اليدوي عند 360 ± 10 درجة مئوية لكل مواصفات
≥ سحب تيار 30 مللي أمبير عند الجهد المقنن - الحد الأقصى المحدد لتيار التشغيل
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس الكهرومغناطيسي النشط عبر الفتحة | — |
| الجهد المقنن | 3 فولت تيار مستمر | نقطة التشغيل الاسمية |
| جهد التشغيل | 1.5 – 4.5 فولت تيار مستمر | نطاق مستمر |

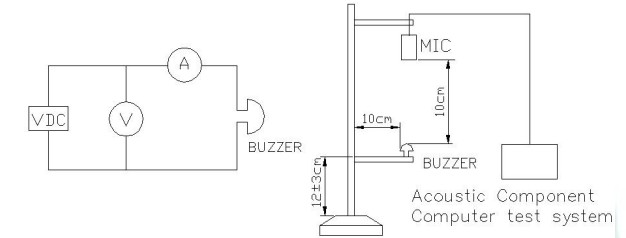

| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 3V، مجال حر |
| التشغيل الحالي | ≥ 30 مللي أمبير | عند 3V |
| تردد الرنين | 2700 ± 300 هرتز | في الجهد المقنن |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| الأبعاد (ضياء × ح) | 9.0 × 4.2 ملم | الجسم باستثناء الدبابيس |
| وزن | 0.71 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | — |
| لحام (إنحسر) | 245 ± 15 درجة مئوية، 3 ثوان | 180 درجة مئوية سخن 40-70 ثانية؛ الحد الأقصى 3 تمريرات |
| لحام (موجة) ★ | 255 ± 15 درجة مئوية، 4-6 ثانية | يوصى بتمريرات 2-3 |
| لحام (يدوي) ★ | 360 ± 10 درجة مئوية، 2-5 ثانية | يوصى بتمريرات 2-3 |
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس الكهرومغناطيسي النشط عبر الفتحة | — |
| الجهد المقنن | 5 فولت تيار مستمر | نقطة التشغيل الاسمية |
| جهد التشغيل | 3 – 7 فولت تيار مستمر | نطاق مستمر |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 5 فولت، مجال حر |
| التشغيل الحالي | ≥ 30 مللي أمبير | عند 5 فولت |
| تردد الرنين | 2700 ± 300 هرتز | في الجهد المقنن |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| الأبعاد (ضياء × ح) | 9.0 × 4.2 ملم | الجسم باستثناء الدبابيس |
| وزن | 0.71 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | — |
| لحام (إنحسر) | 245 ± 15 درجة مئوية، 3 ثوان | 180 درجة مئوية سخن 40-70 ثانية؛ الحد الأقصى 3 تمريرات |
| لحام (موجة) ★ | 255 ± 15 درجة مئوية، 4-6 ثانية | يوصى بتمريرات 2-3 |
| لحام (يدوي) ★ | 360 ± 10 درجة مئوية، 2-5 ثانية | يوصى بتمريرات 2-3 |
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس الكهرومغناطيسي النشط عبر الفتحة | — |
| الجهد المقنن | 12 فولت تيار مستمر | نقطة التشغيل الاسمية |
| جهد التشغيل | 8 – 16 فولت تيار مستمر | نطاق مستمر |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 12 فولت، مجال حر |
| التشغيل الحالي | ≥ 30 مللي أمبير | عند 12 فولت |
| تردد الرنين | 2700 ± 300 هرتز | في الجهد المقنن |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| الأبعاد (ضياء × ح) | 9.0 × 4.2 ملم | الجسم باستثناء الدبابيس |
| وزن | 0.71 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | — |
| لحام (إنحسر) | 245 ± 15 درجة مئوية، 3 ثوان | 180 درجة مئوية سخن 40-70 ثانية؛ الحد الأقصى 3 تمريرات |
| لحام (موجة) ★ | 255 ± 15 درجة مئوية، 4-6 ثانية | يوصى بتمريرات 2-3 |
| لحام (يدوي) ★ | 360 ± 10 درجة مئوية، 2-5 ثانية | يوصى بتمريرات 2-3 |
ملاحظة: يتم استخراج البيانات التالية من تقارير الاختبار المرفقة بمواصفات منتج MEIDI. توضح هذه القيم التوزيع النموذجي من دفعات الإنتاج التي تم أخذ عينات منها ولا تعتبر مواصفات مضمونة.
| البديل | نطاق SPL (ديسيبل) | النطاق الحالي (مللي أمبير) | نطاق التردد (هرتز) | ضياء (مم) | همم) |
| HNT-9042-03 | 86.5 - 89.5 | 22.8 - 26.5 | 2690 – 2730 | 9.07 - 9.15 | 4.20 - 4.22 |
| HNT-9042-05 | 86.5 - 89.5 | 24.5 - 26.1 | 2677 – 2723 | 9.0 - 9.1 | 4.20 - 4.22 |
| HNT-9042-12 | 87.3 - 89.9 | 24.9 - 26.5 | 2677 – 2723 | 9.11 - 9.12 | 4.25 – 4.21* |
ملحوظة: يُظهر نموذج سطر بيانات HNT-9042-12 2 البعد H 42.1 مم، وهو خطأ مطبعي في تقرير الاختبار الأصلي؛ البعد المحدد هو 4.2 ± 0.2 ملم.
المواصفات المضمونة مدرجة في جداول المواصفات الفنية أعلاه. اتصل بـ MEIDI للحصول على بيانات اختبار الدفعة الفعلية.
أدوات الاختبار والقياس المحمولة - تنبيهات الإكمال والعتبة المسموعة في أجهزة القياس المتعددة، وأجهزة قياس الذبذبات، وأجهزة المعايرة الميدانية
الأجهزة الطبية المحمولة — أجهزة مراقبة الجلوكوز التي تعمل بالبطارية، وأجهزة قياس التأكسج النبضي، وأجهزة البخاخات التي تتطلب تنبيهات صوتية منخفضة المستوى
الأجهزة الإلكترونية الاستهلاكية والأجهزة الصغيرة - مؤقتات الميكروويف، وأجراس إكمال ماكينة صنع القهوة، وتنبيهات استبدال مرشح تنقية الهواء
أجهزة استشعار أمنية تعمل بالبطارية - أجهزة استشعار الاتصال بالباب/النافذة، وكاشفات الحركة، وإشارات اختبار إنذار الدخان
معدات الاتصالات - تنبيهات أخطاء UPS المثبتة على الحامل، ونغمات حالة تبديل الشبكة، والتعليقات الصوتية لنظام PBX
الإلكترونيات التعليمية والهوايات - تعليقات صوتية لمشروع Arduino وRaspberry Pi
| اعتبارات التصميم | ميزة سلسلة HNT-9042 |
| بصمة مدمجة | 9.0 × 4.2 ملم الأبعاد المحددة |
| الفولتية نظام متعددة | ثلاثة متغيرات (3V/5V/12V) تشترك في نفس مواصفات تردد الرنين 2700 ± 300 هرتز |
| دوائر محرك مبسطة | مذبذب متكامل يلغي مولد PWM الخارجي أو مؤقت وحدة التحكم الدقيقة |
| تركيب من خلال الفتحة | يوفر تركيب ثنائي الفينيل متعدد الكلور من خلال الرصاص احتفاظًا ميكانيكيًا |
| تجميع التكنولوجيا المختلطة | غلاف PBT متوافق مع اللحام الموجي وإعادة العمل اليدوي حسب المواصفات |
اطلب عينة لتقييم ضغط الصوت والاستهلاك الحالي وخلوص الارتفاع في العلبة المستهدفة.
تحدد مواصفات الطنان الكهرومغناطيسي النشط MEIDI 9042 اختبارات الموثوقية التالية:
تخزين في درجة حرارة عالية - 48 ساعة عند +80 ± 2 درجة مئوية، واستعاده في درجة حرارة الغرفة لمدة ساعتين قبل الاختبار
تخزين في درجة حرارة منخفضة - 48 ساعة عند -30 ± 2 درجة مئوية، واستعاده في درجة حرارة الغرفة لمدة ساعتين قبل الاختبار
دورة درجة الحرارة - 5 دورات: التعرض لـ -30 درجة مئوية لمدة 30 دقيقة، التعرض لـ +80 درجة مئوية لمدة 30 دقيقة؛ يعاد إلى درجة حرارة الغرفة لمدة ساعتين قبل الاختبار
اختبار السقوط - الوضع الأفقي، السقوط الحر من 75 سم إلى 10 مم من ألواح الخشب الصلب، 3 قطرات؛ التحقق من المظهر وقياس الأداء الكهربائي
اختبار الاهتزاز — 10–55 هرتز، سعة 1.0 مم، محاور XYZ، إجمالي 0.5 ساعة؛ وقت المسح من 10 إلى 55 هرتز والعودة تحت سعة واحدة تبلغ 1.0 مم هو دقيقة واحدة
اختبار الرطوبة - 48 ساعة عند 50 ± 5 درجة مئوية / 90-95% رطوبة نسبية، ويتم استعادته في درجة حرارة الغرفة لمدة ساعتين قبل الاختبار
مقاومة حرارة اللحام - قم بغمر الخيوط في اللحام المنصهر عند درجة حرارة 250 ± 5 درجة مئوية لمدة 10 ± 0.5 ثانية، والجسم على بعد 2.0 مم من اللحام
ملحوظة: جميع شروط الاختبار كما هو محدد في مواصفات منتج سلسلة MEIDI HNT-9042 بتاريخ 2023-11-07. اتصل بـ MEIDI للحصول على تفاصيل بروتوكول اختبار الإنتاج وبيانات اختبار الدفعة الفعلية.
1. كيف يمكنني الاختيار بين HNT-9042-03 وHNT-9042-05 وHNT-9042-12؟
يعتمد الاختيار على جهد مصدر التيار المستمر المتوفر لديك. إن HNT-9042-03 (1.5–4.5V) مناسب للأنظمة المنطقية 3.3V ومشاريع المتحكمات الدقيقة ذات الجهد المنخفض. يتوافق HNT-9042-05 (3–7V) مع المنطق الصناعي 5V وفولتية التحكم القياسية في الأجهزة. تم تصميم HNT-9042-12 (8–16 فولت) لحافلات التحكم الصناعية بجهد 12 فولت وإمدادات الطاقة لنظام الأمان. تشترك جميع المتغيرات الثلاثة في نفس مواصفات تردد الرنين البالغة 2700 ± 300 هرتز ونفس الحد الأدنى من مواصفات ضغط الصوت.
2. هل يمكنني استخدام HNT-9042-03 مع دبوس GPIO لوحدة التحكم الدقيقة 3.3 فولت؟
نطاق جهد التشغيل HNT-9042-03 هو 1.5-4.5 فولت تيار مستمر، والذي يتضمن 3.3 فولت. ومع ذلك، يجب التحقق من تيار التشغيل ≥30 مللي أمبير عند 3 فولت مقابل قدرة مصدر تيار دبوس المتحكم الدقيق. تأكد من أن مصدر القيادة يمكن أن يوفر ≥30 مللي أمبير عند جهد التشغيل. اتصل بـ MEIDI للحصول على توصيات بشأن دائرة القيادة إذا لزم الأمر.
3. ما هو الحد الأدنى لارتفاع العلبة فوق فتحة الصوت HNT-9042؟
تأكد من وجود مساحة كافية فوق فتحة الصوت لتجنب تدهور ضغط الصوت. راجع الاحتياطات الواردة في مواصفات منتج MEIDI.
4. هل سلسلة HNT-9042 مناسبة للتشغيل المستمر؟
نطاق درجة حرارة التشغيل هو -20 درجة مئوية إلى +70 درجة مئوية حسب المواصفات. للاستفسارات العملية المستمرة، اتصل بـ MEIDI.
5. هل يمكن لسلسلة HNT-9042 أن تحل محل الجرس السلبي في التصميم الحالي؟
HNT-9042 عبارة عن صفارة نشطة مزودة بمذبذب مدمج، بينما تتطلب صفارات الإنذار السلبية إشارة محرك تيار متردد خارجي. يتطلب استبدال الجرس السلبي بالجرس النشط HNT-9042 تعديل الدائرة: قم بإزالة دائرة المحرك الخارجي وقم بتوصيل HNT-9042 مباشرة بسكة جهد التيار المستمر المناسبة. قد يختلف تكوين الدبوس عبر الفتحة عن أثر الجرس السلبي؛ تحقق من قطر الدبوس، ودرجة الصوت، والقطبية مقابل تخطيط ثنائي الفينيل متعدد الكلور الأصلي. اتصل بـ MEIDI لتقييم جدوى الاستبدال.
1. لا تطبق الجهد خارج نطاق جهد التشغيل المحدد.
2. هذا المنتج ذو تصميم مفتوح ولا يلبي متطلبات مقاومة الماء أو تسرب الغراء.
3. الاستخدام المطول في بيئة بها غاز مسبب للتآكل قد يؤدي إلى تآكل مكونات الجرس ويمنع التشغيل السليم.

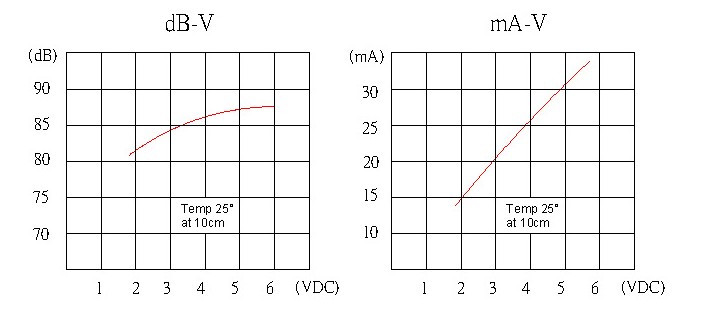

4. سيتغير أداء ضغط الصوت للجرس مع الجهد أو التيار المطبق؛ تأكد من أن جهد التشغيل أو التيار يلبي متطلبات المواصفات.
5. تجنب وضع حاجز أمام فتحة الصوت أو تغطيته، لأن ذلك قد يؤدي إلى عدم استقرار التشغيل.

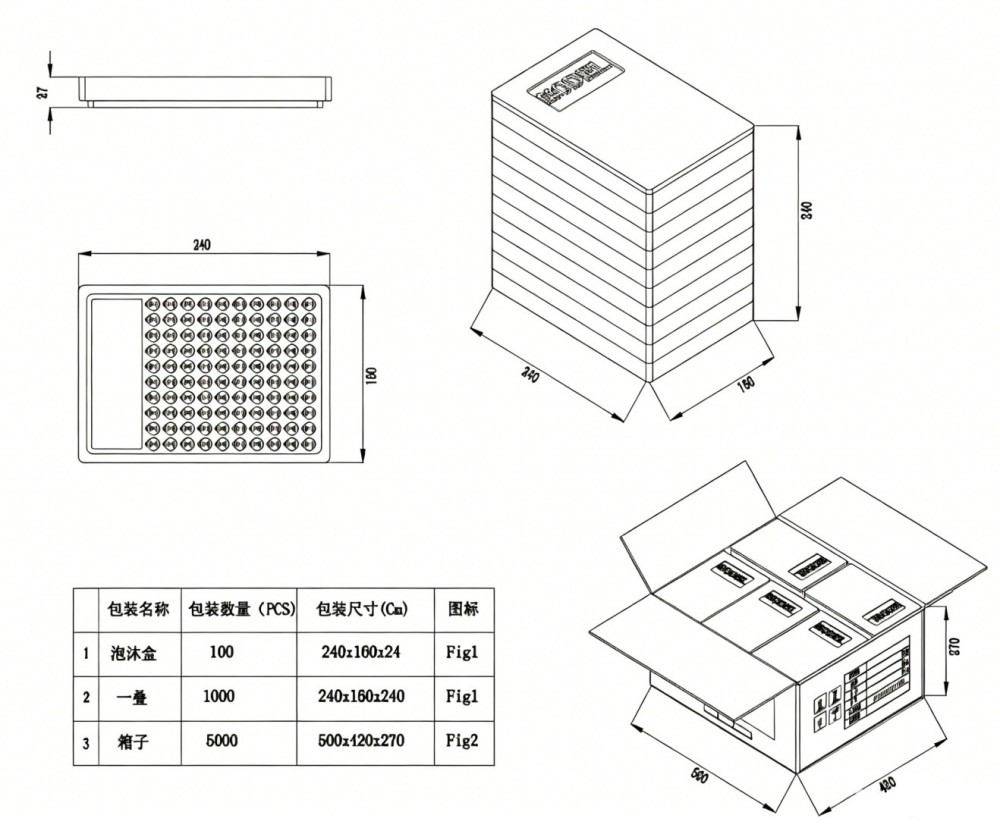

6. يجب تخزين الجرس في عبوة مناسبة لتجنب الرطوبة والصدأ وأكسدة أطراف الدبوس.
للتحقق من الإسناد الترافقي ضد أجهزة الإنذار القديمة عبر الفتحات، أو أوراق البيانات المتسلسلة، أو تقييم عينة لمتغيرات الجهد، أو تكوينات الرصاص المخصصة، اتصل بهندسة تطبيقات MEIDI.
