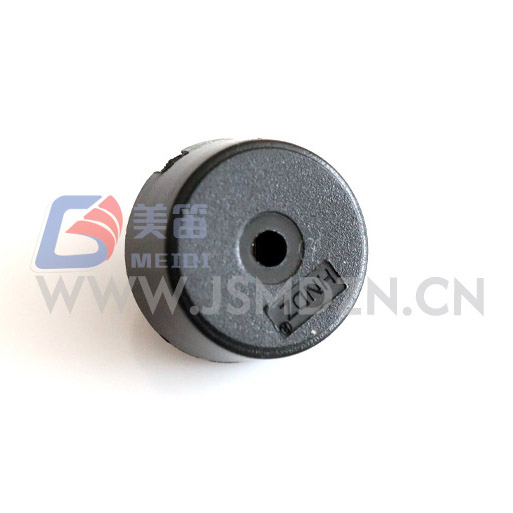

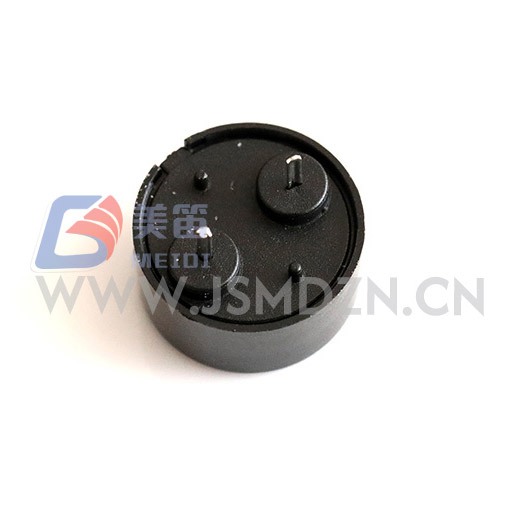

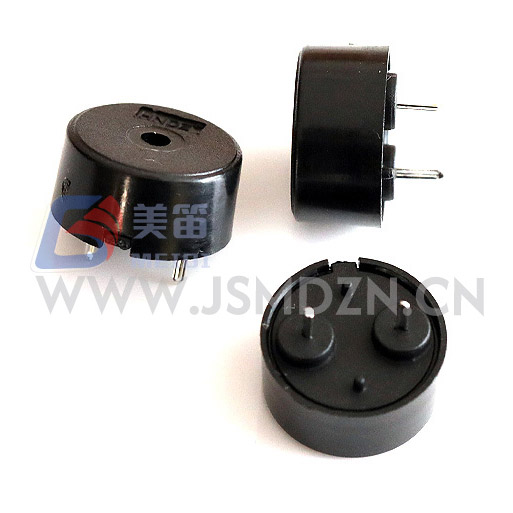

إن الطنان السلبي الكهرضغطي 1207 المزود بـ Pogo Pin عبارة عن مسبار كهروضغطي سلبي من خلال الفتحة مصمم للقيادة بواسطة شكل موجة تيار متردد خارجي. يبلغ قطرها 12.5 ملم وارتفاعها 7.0 ملم، مع غلاف PBT أسود يزن حوالي 0.66 جرام. عند تزويده ب موجة مربعة 5Vp-p بتردد الرنين 4000 هرتز، يصدر الجرس صوتًا مستوى الضغط لا يقل عن 80 ديسيبل على مسافة 10 سم، في حين لا يزيد عن الرسم 10 مللي أمبير. يمكن أن تتراوح إشارة المحرك من 1 فولت إلى 30 فولت من الذروة إلى الذروة، مما يسمح بالتكامل مع منطق الجهد المنخفض وكذلك الدوائر الصناعية ذات الجهد العالي. هذا السلبي تمنح الهندسة المعمارية المصمم التحكم الكامل في تردد النغمة وتزيلها سحب التيار الهادئ المرتبط بدوائر المذبذب النشطة.
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | صفارة سلبية كهرضغطية (من خلال الفتحة) | — |
| الجهد المقنن | 5 فب-ص | مستوى الاختبار المرجعي |
| جهد التشغيل | 1 – 30 فولت ف-ص | نطاق إشارة القيادة |
| تردد الرنين | 4000 ± 500 هرتز | في الظروف المقدرة |
| إخراج الصوت عند 10 سم | ≥ 80 ديسيبل | 5 Vp‑p، موجة مربعة 4000 هرتز |
| الاستهلاك الحالي | ≥ 10 مللي أمبير | 5 Vp‑p، موجة مربعة 4000 هرتز |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |

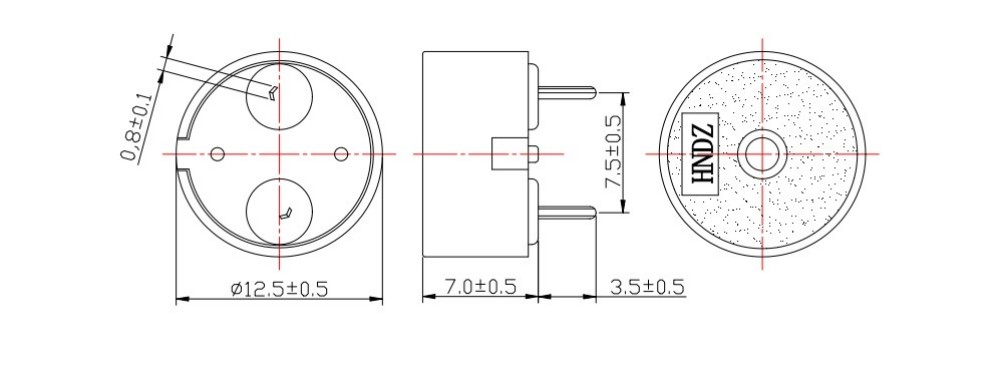

| الأبعاد (ضياء × ح) | 12.5 ± 0.3 × 7.0 ± 0.5 ملم | الجسم فقط، باستثناء الدبابيس |
| وزن | 0.66 ± 0.2 جم | عادي |
| مواد الإسكان | بي بي تي أسود | — |
| اللحام الموجي ★ | 260 ± 5 درجة مئوية، 4-6 ثواني | يوصى باستخدام 2-3 دورات |
| اللحام اليدوي ★ | 350 ± 10 درجة مئوية، 2-5 ثواني | يوصى باستخدام 2-3 دورات |
| مقاومة حرارة اللحام | 250 ± 5 درجة مئوية، 10 ± 0.5 ثانية | الجسم 2.0 ملم من اللحام |
تم تسجيل القياسات التالية على عينة مكونة من 10 وحدات تم اختبارها عند 5Vp-p، 4000 هرتز موجة مربعة. توضح هذه القيم توزيع الإنتاج النموذجي، وهي ليست كذلك حدود مضمونة. للحصول على غلاف الأداء المضمون، راجع المواصفات أعلاه.
| لا. | مستوى ضغط الصوت (ديسيبل) | الحالي (مللي أمبير) | السعة (نف) | ضياء (مم) | همم) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
كمكون سلبي، يعتمد HNR-1207 PA7.5 على النظام المضيف لتوفير أ موجة مربعة أو إشارة PWM تتمحور حول 4000 هرتز. يستخدم التنفيذ المشترك أ تم تكوين دبوس GPIO لوحدة التحكم الدقيقة كمخرج مؤقت، ويتم تخزينه مؤقتًا بشكل اختياري الترانزستور عند الرغبة في جهد محرك أعلى من الإمداد المنطقي. ال الطبيعة السعوية للجرس، مع سعة اسمية حوالي 12nF، النتائج في المسامير الحالية القصيرة عند كل حافة إشارة. وضع المقاوم سلسلة صغيرة (100-330Ω) بما يتماشى مع دبوس محرك الأقراص يمكن أن يحد من تيارات الذروة دون مادي التأثير على إخراج الصوت. نظرًا لأن جهد التشغيل يمتد من 1 فولت إلى 30 فولتًا، يمكن تشغيل نفس الجرس مباشرة من وحدة MCU 3.3 فولت للحصول على تنبيه معتدل أو يتم تعزيزه إلى 12 فولت أو 24 فولت للتطبيقات الأعلى صوتًا.
بالنسبة لتجميع الإنتاج الحجمي، فإن اللحام الموجي عند درجة حرارة 260 درجة مئوية لمدة 4-6 ثوانٍ هو الحل الأمثل الطريقة المفضلة. لحام يدوي بمكواة مضبوطة على 350 درجة مئوية لمدة 2-5 ثواني مقبول أيضًا، مع السماح بما يصل إلى ثلاث دورات حرارية. ينبغي أن يكون السكن يجب الاحتفاظ بها على الأقل 2.0 مم من حمام اللحام لتجنب التشوه.
يتم أخذ عينات من كل مجموعة إنتاج من الطنان السلبي الكهرضغطي 1207 المزود بـ Pogo Pin للحصول على موثوقية العناصر السبعة البروتوكول المحدد في مواصفات المنتج. وتشمل الاختبارات التعرض الممتد ل الرطوبة (50 درجة مئوية، 90-95% رطوبة نسبية، 48 ساعة)، تخزين درجات الحرارة العالية والمنخفضة، التدوير الحراري بين -30 درجة مئوية و+80 درجة مئوية، والسقوط الميكانيكي، والاهتزاز، ومقاومة حرارة اللحام. ويتطلب القبول استيفاء جميع المواصفات الكهربائية والأبعاد بعد ذلك انتعاش لمدة ساعتين في درجة حرارة الغرفة.
تدمج منشأة MEIDI في Jiangsu معالجة السيراميك الداخلية والبيزو الآلي الترابط والتحقق الصوتي بنسبة 100% في نهاية الخط. نظام إدارة الجودة حاصلة على شهادة ISO9001، ويمكن توفير بيانات الاختبار الخاصة بالدفعة مع الحجم شحنات.
المعدات التي تولد بالفعل PWM أو مخرجات موجة مربعة لأغراض أخرى يمكن استخدام الجرس السلبي الكهرضغطي 1207 مباشرة مع Pogo Pin دون إضافة دوائر مذبذب. تستفيد الأجهزة المحمولة التي تعمل بالبطارية من تيار المحرك المنخفض الذي يبلغ 10 مللي أمبير وغياب حمل مذبذب هادئ. في لوحات التحكم الصناعية تعمل من مصادر 12 فولت أو 24 فولت تيار مستمر، مما يُسهل قبول الجهد العريض تصميم السائق. تتناسب المساحة الصغيرة التي يبلغ حجمها 12.5 ملم أيضًا مع المساحة المحدودة الإلكترونيات الاستهلاكية مثل أجهزة الاستشعار المنزلية الذكية وأجهزة الاختبار المحمولة.
ما هي إشارة القيادة التي يحتاجها هذا الجرس؟
يتطلب إشارة تيار متردد، عادةً ما تكون موجة مربعة أو PWM، بتردد قريب من 4000 هرتز. إن تطبيق جهد التيار المستمر لن ينتج صوتًا وقد يؤدي إلى تلف العنصر.
هل يمكنني قيادتها مباشرة من وحدة التحكم الدقيقة؟
نعم، بشرط أن يقع المستوى المنطقي ضمن نطاق 1–30Vp‑p. ل 3.3 فولت أو 5 فولت الأنظمة، سيكون مستوى ضغط الصوت (SPL) أقل من 80 ديسيبل المحدد عند 5Vp‑p. ترانزستور يمكن للمخزن المؤقت رفع جهد المحرك عند الحاجة إلى خرج أعلى.
ما هي ملفات تعريف اللحام الموصى بها؟
يوصى باللحام الموجي عند درجة حرارة 260 درجة مئوية لمدة 4-6 ثوانٍ. يمكن أن يكون اللحام اليدوي يتم إجراؤه عند 350 درجة مئوية لمدة 2-5 ثوانٍ. تسمح كلتا الطريقتين بما يصل إلى ثلاث دورات حرارية.
كيف يجب أن أتعامل مع الجرس بعد اللحام؟
السكن غير محكم الغلق، لذا تجنب غمره في مذيبات التنظيف أو التدفق. قم بتخزين الألواح المجمعة في بيئة جافة لمنع أكسدة الدبوس.
للحصول على أوراق البيانات الكاملة، أو منحنيات استجابة التردد، أو تقارير الاختبار الخاصة بالدفعة، اتصل بـ MEIDI بخصوص متطلبات مشروعك. يستجيب الدعم الهندسي عادةً خلال يوم عمل واحد.
