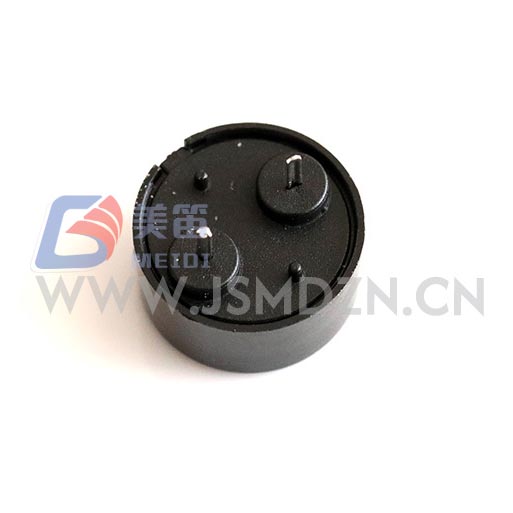

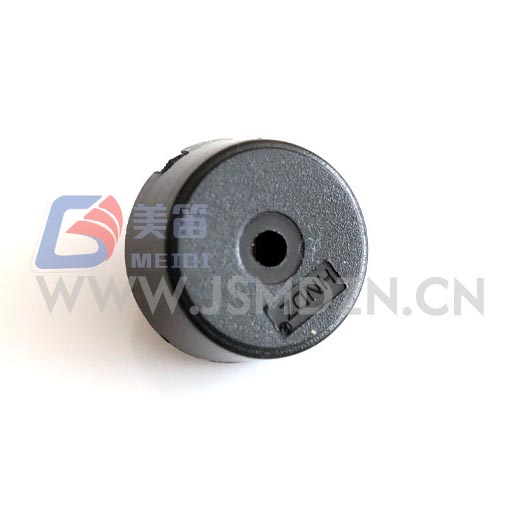

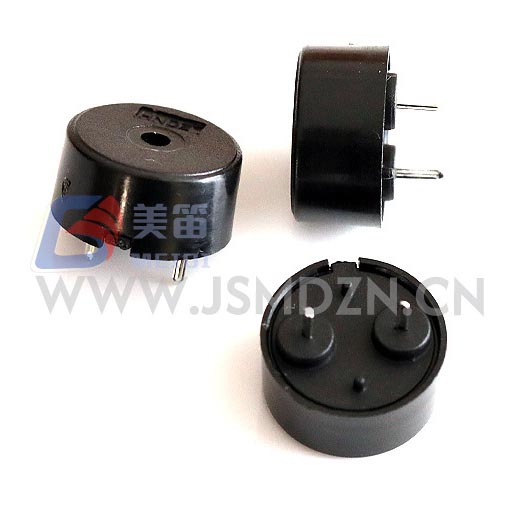

إن الجرس السلبي الكهرضغطي 1404 المزود بـ Pogo Pin عبارة عن صفارة سلبية مدمجة من خلال الفتحة تعتمد على إشارة محرك التيار المتردد الخارجي لتوليد الصوت. بقطر 13.8 ملم و حجم منخفض يبلغ 4.0 مم فقط، وهو يتناسب مع تخطيطات PCB ذات المساحة المحدودة. 5Vp-p تنتج الموجة المربعة عند 4000 هرتز مستوى ضغط صوت لا يقل عن 80 ديسيبل عند 10 سم مع رسم لا يزيد عن 10 مللي أمبير. يمكن لدائرة القيادة قبول الإشارات من 1 فولت إلى 30 فولت من الذروة إلى الذروة، مما يمنح المصممين المرونة في استخدام المستوى المنطقي النواتج مباشرة أو زيادة الجهد لحجم أعلى. غلاف PBT الأسود يتحمل درجات حرارة اللحام اليدوية ويعمل بشكل موثوق من -20 درجة مئوية إلى +70 درجة مئوية.
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | صفارة سلبية كهرضغطية (من خلال الفتحة) | — |
| الجهد المقنن | 5 فب-ص | حالة الاختبار المرجعي |
| جهد التشغيل | 1 – 30 فولت ف-ص | نطاق إشارة القيادة |
| إخراج الصوت عند 10 سم | ≥ 80 ديسيبل | 5 Vp‑p، موجة مربعة 4000 هرتز |
| الاستهلاك الحالي | ≥ 10 مللي أمبير | 5 Vp‑p، موجة مربعة 4000 هرتز |
| تردد الرنين | 4000 هرتز | لم يذكر التسامح في المواصفات |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| الأبعاد (ضياء × ح) | 13.8 ± 0.4 × 4.0 ± 0.5 ملم | الجسم باستثناء الدبابيس |
| وزن | 0.67 ± 0.1 جم | عادي |
| مواد الإسكان | بي بي تي أسود | — |
| اللحام اليدوي ★ | 350 ± 10 درجة مئوية، 2-5 ثواني | يوصى باستخدام 2-3 دورات |
| مقاومة حرارة اللحام | 250 ± 5 درجة مئوية، 10 ± 0.5 ثانية | الجسم 2.0 ملم من اللحام |
| لا. | مستوى ضغط الصوت (ديسيبل) | الحالي (مللي أمبير) | السعة (نف) | ضياء (مم) | همم) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
تظهر نتائج العينة هذه توزيعًا نموذجيًا للإنتاج. المضمون يتم تعريف حدود الأداء في المواصفات أعلاه. السعة تظهر القيم في رأس تقرير الاختبار ولا تشكل جزءًا من المعلمة الرئيسية الجدول. اتصل بـ MEIDI للحصول على بيانات الاختبار الخاصة بالدفعة.
نظرًا لأن هذا الجرس مكون سلبي، فإنه يتطلب شكل موجة تيار متردد خارجي للتشغيل. وحدة تحكم دقيقة GPIO تم تكوينها كمخرج PWM عند 4000 هرتز هو الحل المشترك. عندما يكون الجهد المنطقي 3.3 فولت أو 5 فولت، يخرج الصوت سيكون أقل من 80 ديسيبل المقدر؛ يمكن لمخزن مؤقت ترانزستور بسيط رفع مستوى الصوت مستوى القيادة يصل إلى الجهد المطلوب داخل نافذة 1–30Vp‑p. ال الطبيعة السعوية للجرس، عادة حوالي 12nF، تسبب تيارًا قصيرًا طفرات أثناء انتقالات الإشارة. مقاومة سلسلة صغيرة في نطاق يساعد 100–330Ω على الحد من تيارات الذروة دون تقليل جهارة الصوت بشكل ملحوظ.
لتجميع الإنتاج، يوصى باللحام اليدوي عند درجة حرارة 350 درجة مئوية لمدة 2-5 ثانية لكل مفصل، بحد أقصى ثلاث دورات حرارية. احتفظ بالسكن على الأقل 2.0 مم بعيدًا عن مكواة اللحام لمنع التشوه.
تم تصنيع الجرس السلبي الكهرضغطي 1404 مع Pogo Pin وفقًا لنظام الجودة ISO9001 الخاص بـ MEIDI. تخضع كل دفعة إنتاج لمجموعة من اختبارات الموثوقية المحددة في مواصفات المنتج. تشمل هذه الاختبارات ما يلي:
التعرض للرطوبة عند 50 درجة مئوية و90-95% رطوبة نسبية لمدة 48 ساعة، تليها ساعتين استعادة درجة حرارة الغرفة قبل القياس.
تخزين بدرجة حرارة عالية عند +80 درجة مئوية لمدة 48 ساعة وتخزين بدرجة حرارة منخفضة عند -30 درجة مئوية لمدة 48 ساعة، مع فترة تعافي مدتها ساعتين.
دورة درجة الحرارة من -30 درجة مئوية إلى +80 درجة مئوية مع بقاء لمدة 30 دقيقة، متكررة لمدة خمس دورات، ثم تعافى لمدة ساعتين.
اختبار السقوط من ارتفاع 75 سم على لوح من الخشب الصلب (ثلاث قطرات) والاهتزاز اختبار الكنس من 10 هرتز إلى 55 هرتز بسعة 1.0 مم لمدة 0.5 ساعة بشكل عام.
اختبار مقاومة اللحام للحرارة باستخدام الخيوط المغمورة في اللحام المنصهر في 250 درجة مئوية لمدة 10 ثوانٍ، مع الحفاظ على مسافة 2.0 مم من الهيكل.
بعد كل اختبار، يجب أن تستوفي جميع المعلمات الكهربائية والأبعاد المتطلبات المواصفات الأصلية. اتصل بـ MEIDI للحصول على تقارير اختبار مفصلة من دفعات إنتاج محددة.
التصميم السلبي لـ HNR-1404 PA7.5 مناسب تمامًا للمعدات التي يولد بالفعل إشارة PWM أو موجة مربعة. الأدوات التي تعمل بالبطارية الاستفادة من تيار القيادة المنخفض وغياب مذبذب هادئ تحميل. يمكن للألواح الصناعية التي تعمل على قضبان 12V أو 24V DC القيادة مباشرة الجرس ضمن نطاق تحمل الجهد الواسع. الالكترونيات الاستهلاكية مثل أجهزة استشعار المنزل الذكي أو أجهزة الاختبار المحمولة تقدر أيضًا البصمة الصغيرة ومن خلال ثقب التثبيت. لأي تطبيق قد يتطلب محددة شهادات السلامة أو التنظيمية، يرجى التحقق من MEIDI من قبل الانتهاء من التصميم.
ما نوع إشارة القيادة التي يحتاجها هذا الجرس؟
ويتطلب إشارة تيار متردد، عادةً ما تكون موجة مربعة أو PWM عند حوالي 4000 هرتز. لن ينتج جهد التيار المستمر الثابت صوتًا وقد يؤدي إلى تلف الجهاز عنصر كهرضغطية.
هل يمكنني قيادتها مباشرة من دبوس متحكم؟
نعم، إذا كان جهد خرج الدبوس يقع ضمن نطاق 1–30Vp‑p. عند 3.3 فولت أو مستويات منطقية 5 فولت، سيكون إخراج الصوت أقل من 80 ديسيبل المقدر. أ يمكن إضافة عازلة الترانزستور لزيادة جهد المحرك وارتفاع الصوت.
ما هي طريقة اللحام الموصى بها؟
يعد اللحام اليدوي بمكواة مضبوطة على 350 درجة مئوية هو الأسلوب القياسي. كل يجب تسخين المفصل لمدة 2-5 ثوانٍ، ويتم تسخين ما يصل إلى ثلاث دورات لإعادة العمل مقبول. تجنب ترك السكن يلمس اللحام مباشرة.
للحصول على أوراق بيانات كاملة، أو مخططات استجابة التردد، أو اختبار خاص بالدفعة التقارير، يرجى الاتصال بـ MEIDI بخصوص متطلبات مشروعك. الهندسة يستجيب الدعم عادةً خلال يوم عمل واحد.
