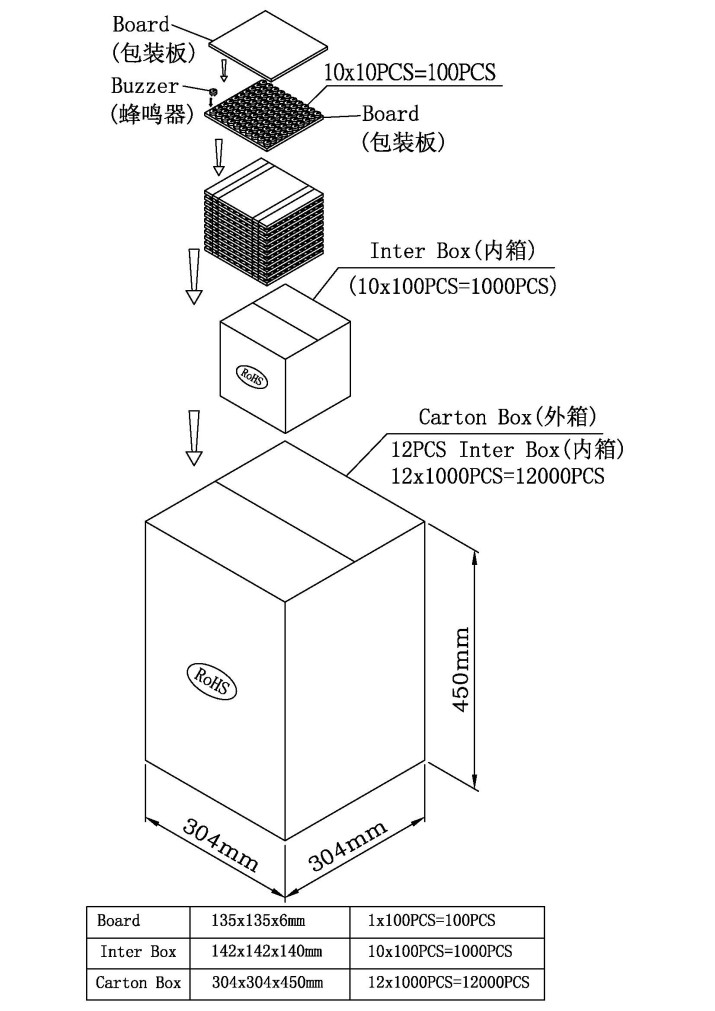

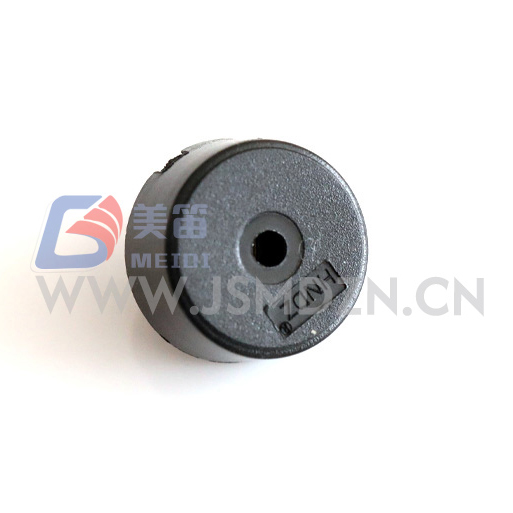

إن الجرس السلبي الكهرضغطي المحمل بنابض مع Pogo Pin عبارة عن صفارة سلبية كهرضغطية عبر الفتحة مصممة للتطبيقات التي يكون فيها خلوص المحور Z لثنائي الفينيل متعدد الكلور هو القيد الميكانيكي الأساسي. بطول 5.5 ملم ووزن 0.60 جرام فقط، فإنه يوفر نفس الإخراج الصوتي (83-86 ديسيبل عند 4000 هرتز) مثل الإصدارات الأطول 7.0 ملم، مع تركيبه في مظاريف التجميع الإجمالية التي يقل حجمها عن 6 ملم - بما في ذلك سُمك PCB ومفاصل اللحام وخلوص الغلاف.
تم تصنيع هذا المكون في منشأة جيانغسو المعتمدة من ISO‑9001 التابعة لشركة MEIDI، وهو يعمل على تعزيز غشاء السيراميك المضبوط بدقة والتجويف الداخلي الأمثل للحفاظ على كفاءة الرنين على الرغم من انخفاض الارتفاع. يلغي نطاق التشغيل الفائق الاتساع من 1 إلى 30 فولت الحاجة إلى وحدات SKU الخاصة بالجهد، مما يبسط إدارة قائمة مكونات الصنف عبر خطوط الإنتاج 3.3 فولت، و5 فولت، و12 فولت، و24 فولت. مع استهلاك تيار مُقاس يبلغ 0.63-0.78 مللي أمبير فقط عند 5Vp‑p، فإنه يوفر انخفاضًا في سحب الطاقة بنسبة 40 إلى 60× مقارنة بالبدائل الكهرومغناطيسية، مما يجعله مثاليًا للأجهزة القابلة للارتداء التي تعمل بالبطاريات، والأجهزة الطبية المحمولة، وأجهزة استشعار إنترنت الأشياء.
الطنان السلبي الكهروضغطي المحمل بنابض مع Pogo Pin هو محول طاقة كهرضغطية سلبي يتطلب إثارة تيار متردد خارجي - عادةً موجة مربعة 4000 هرتز من مخرج PWM لوحدة التحكم الدقيقة، أو مؤقت، أو محرك بيزو مخصص IC. وباعتباره جهازًا سلبيًا، فإنه يمنح المصممين التحكم الكامل في أنماط النغمات، وتعديل التردد، وتعديل مستوى الصوت بناءً على دورة التشغيل، وهي إمكانيات غير متوفرة مع أجهزة الإنذار النشطة ذات التردد الثابت.

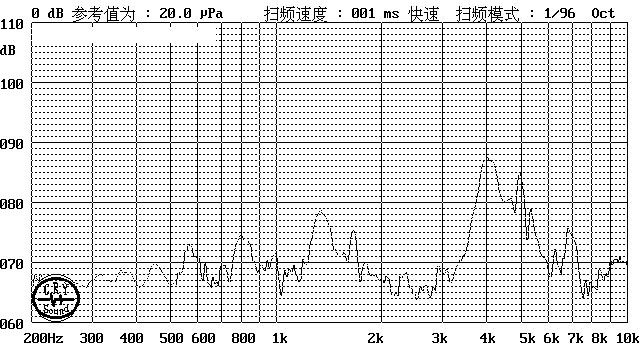

يمثل الارتفاع 5.5 ملم انخفاضًا بنسبة 21% مقارنة بـ 7.0 ملم HNR-1207 PA6.5، ومع ذلك يظل الأداء الصوتي متطابقًا: تؤكد قياسات العينة 83-86 ديسيبل عند 4000 هرتز و5Vp-p. يتم تحقيق ذلك من خلال هندسة العناصر الخزفية المحسنة وضبط التجويف الداخلي الذي يحافظ على كفاءة رنين هيلمهولتز داخل غلاف أرق. تعد السعة الاسمية 12nF (المقاسة 11.7–14.2nF) أعلى قليلاً من 10nF للمتغيرات الأطول، مما يترجم إلى زيادة هامشية في تيار المحرك (0.63–0.78mA مقابل 0.45–0.54mA) - يظل كلا الرقمين أقل من ملي أمبير ولا يكاد يذكر بالنسبة لميزانية البطارية.
يوفر نطاق التشغيل من 1 إلى 30 فولت مرونة جهد استثنائية: يعمل نفس المكون بشكل لا تشوبه شائبة على القضبان المنطقية 3.3 فولت، والأجهزة التي تعمل بالطاقة USB 5 فولت، ودوائر ملحقات السيارات 12 فولت، وحافلات التحكم الصناعية 24 فولت. لا يلزم تنظيم الجهد أو المقاومات المتسلسلة أو التثبيت النشط. تقلل هذه المرونة من تعقيد المخزون وتبسط إدارة سلسلة التوريد العالمية.

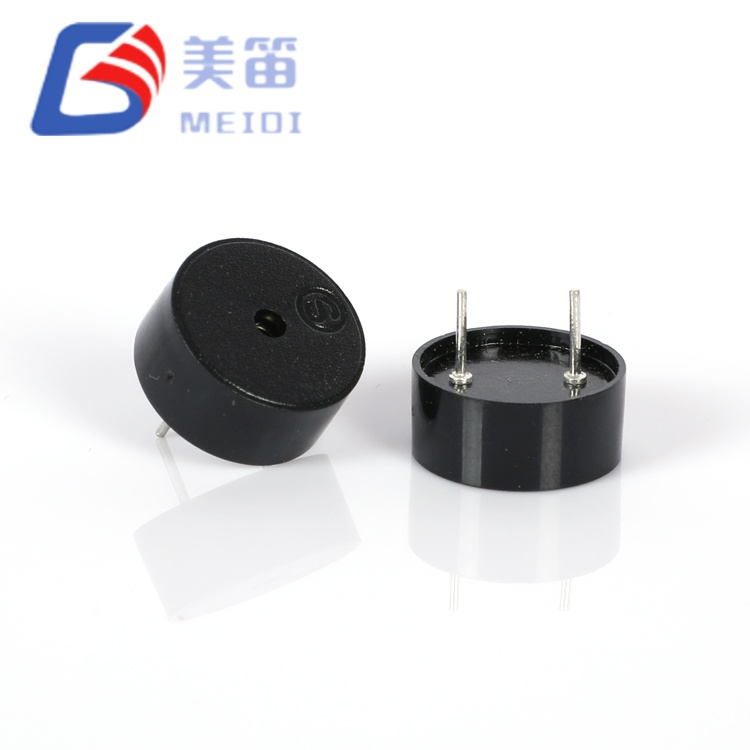

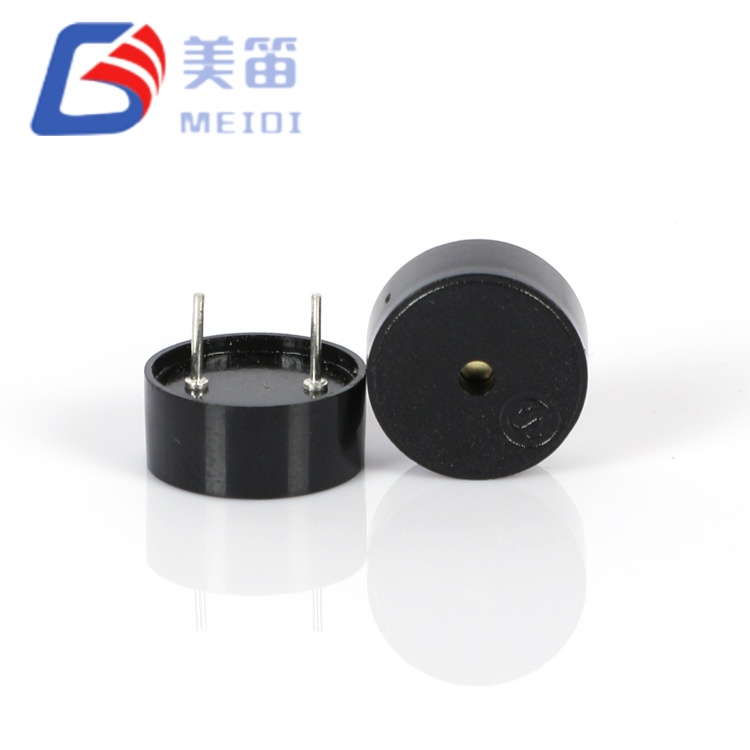

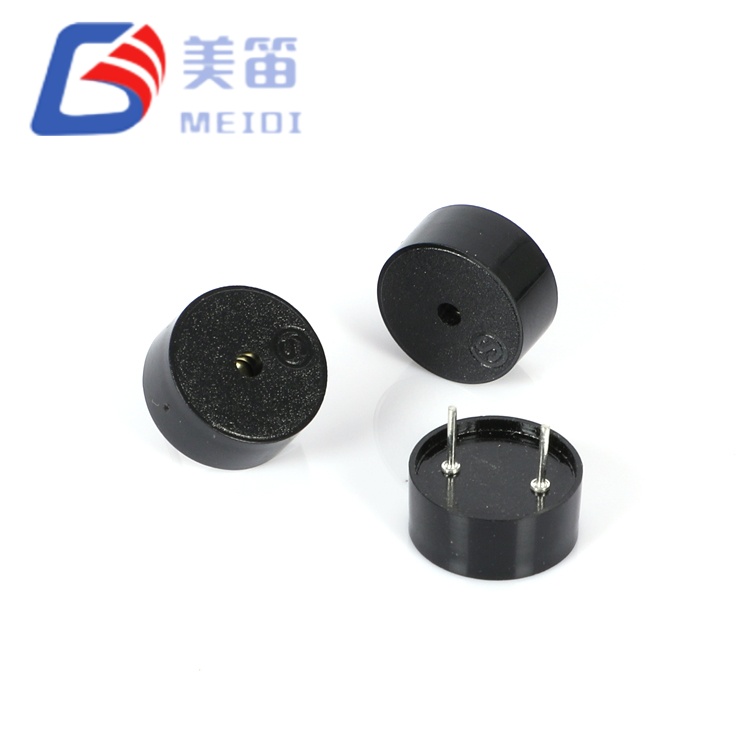

تضمن المسامير المستقطبة عبر الفتحة التوجيه الصحيح أثناء التجميع الآلي وتوفر احتجازًا ميكانيكيًا قويًا تحت الاهتزاز والصدمات. يتحمل غلاف PBT الأسود (UL94 V‑0) اللحام الموجي عند 260 درجة مئوية وإعادة العمل اليدوي عند 350 درجة مئوية، مما يدعم الإنتاج بكميات كبيرة والإصلاح الميداني.
مظهر نحيف للغاية مقاس 5.5 مم - انخفاض في الارتفاع بنسبة 21% مقارنة ببدائل 7.0 مم؛ يتيح تجميعات المحور z الإجمالية التي يقل حجمها عن 6 مم، بما في ذلك ثنائي الفينيل متعدد الكلور واللحام
تكافؤ الأداء الصوتي - 83-86 ديسيبل عند 4000 هرتز يطابق المتغيرات الأكثر سمكًا؛ لا توجد عقوبة SPL لعامل الشكل النحيف
نطاق تشغيل فائق الاتساع من 1 إلى 30 فولت - يحل SKU الفردي محل الطنانات الخاصة بالجهد عبر أنظمة 3.3 فولت، و5 فولت، و12 فولت، و24 فولت
تحميل سعوي 12nF - محرك MCU GPIO مباشر في معظم التطبيقات؛ سعة أعلى قليلاً من متغيرات 10nF للحصول على خرج أعلى بشكل هامشي بنفس الجهد
كتلة خفيفة للغاية 0.60 جرام - أخف بنسبة 9% من البدائل التي تزن 0.66 جرام؛ يقلل من التحميل بالقصور الذاتي في التصميمات القابلة للارتداء والمحمولة
التركيب المستقطب من خلال الفتحة - الاحتفاظ الميكانيكي وحماية القطبية في المنشآت الصناعية والسيارات
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس السلبي الكهروإجهادي | — |
| الجهد المقنن | 5 فولت (Vp-p) | موجة مربعة، 4000 هرتز |
| جهد التشغيل | 1 - 30 فولت (Vp‑p) | مستمر |

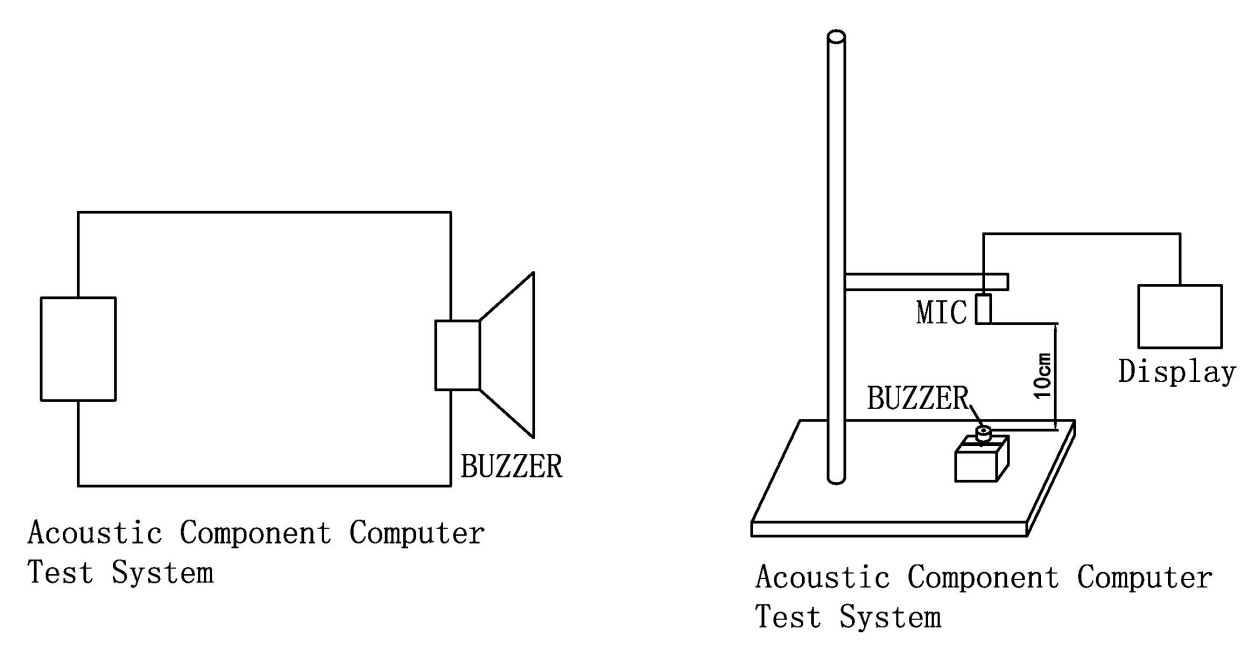

| إخراج الصوت | ≥ 80 ديسيبل | عند 5 Vp‑p، 4000 هرتز، 10 سم |
| تردد الرنين | 4000 ± 500 هرتز | في الجهد المقنن |
| الاستهلاك الحالي | ≥ 10 مللي أمبير | عند 5 Vp‑p، 4000 هرتز؛ قياس 0.63-0.78 مللي أمبير |
| السعة | 12 ± 40% نانو فاراد | عند 1 كيلو هرتز، 25 درجة مئوية؛ قياس 11.7-14.2 نانو فهرنهايت |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |

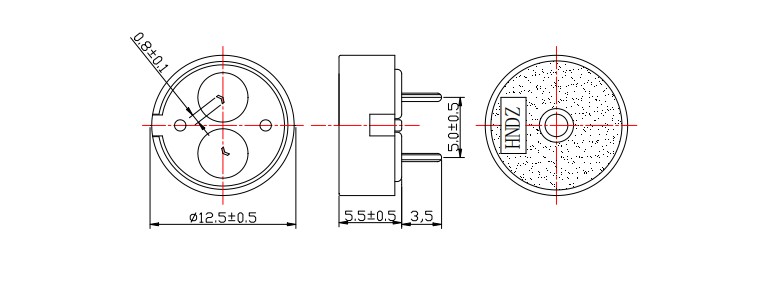

| الأبعاد (ضياء × ح) | 12.5 × 5.5 ملم | الجسم فقط |
| وزن | 0.60 ± 0.2 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | UL94 V-0 |
| نوع التركيب | من خلال ثقب | دبابيس مستقطبة |
| درجة حرارة اللحام (الموجة) | 260 ± 5 درجة مئوية | 4-6 ثانية، موصى به |
| درجة حرارة اللحام (يدوي) | 350 ± 10 درجة مئوية | 2-5 ثانية، موصى به |
| معلمة التصميم | HNR-1207 PA6.5 (7.0 ملم) | HNR-1255 PA5.0 (5.5 ملم) | تأثير |
| إجمالي غلاف المحور z | ≥ 8.5 ملم مع وصلة لحام | ≥ 7.0 ملم مع وصلة لحام | تمكين التجميعات الفرعية مقاس 7 مم |
| إزالة ثنائي الفينيل متعدد الكلور إلى السكن | ضيق في تصاميم 8 ملم | مريح بتصميمات 7 ملم | يوسع تجمع الضميمة المتوافقة |
| وزن | 0.66 جرام | 0.60 جرام | تخفيض الكتلة بنسبة 9% للتطبيقات القابلة للارتداء |
| السعة | 10 ن.ف | 12 نانو فهرنهايت | محرك الأقراص الحالي أعلى بشكل هامشي. أعلى قليلاً في نفس الجهد |
| SPL عند 5 Vp‑p | 83-86 ديسيبل | 83-86 ديسيبل | لا توجد عقوبة صوتية للملف النحيف |
| التيار عند 5 Vp‑p | 0.45-0.54 مللي أمبير | 0.63-0.78 مللي أمبير | كل من المللي أمبير؛ كلاهما لا يكاد يذكر مقابل الكهرومغناطيسية |
يتم تحقيق الارتفاع البالغ 5.5 مم من خلال هندسة التجويف الداخلي المُحسّنة وتخفيف عنصر السيراميك دون تقليل المساحة الفعالة للحجاب الحاجز. بالنسبة للمصممين الذين يستخدمون حاليًا طنانات بيزو مقاس 7.0 مم مع خلوص ≥1.5 مم فوق الهيكل، يوفر HNR-1255 PA5.0 بديلاً نحيفًا مع مخرج صوتي متطابق وحمل سعوي أعلى قليلاً. يتيح ذلك لتخطيطات ثنائي الفينيل متعدد الكلور الموجودة استيعاب مكون أرق دون إعادة تصميم كهربائي أو صوتي.
الأجهزة الصحية التي يمكن ارتداؤها - تنبيهات أهداف تعقب اللياقة البدنية، ونغمات إشعارات الساعة الذكية، وأجراس اقتران الأجهزة القابلة للسماع حيث يبلغ سمكها الإجمالي 6 مم الحد الأقصى للارتداء
عقد مستشعر إنترنت الأشياء فائقة الرقة - تحذيرات العتبة البيئية، وتنبيهات العبث، ونغمات حالة الاتصال بسمك إجمالي للجهاز يقل عن 10 مم
الأدوات الطبية المحمولة - تنبيهات الحمى الرقمية بمقياس الحرارة، ونغمات الحد من مقياس التأكسج النبضي، وصافرة إكمال تخطيط القلب المحمولة في أجهزة بحجم الجيب
أجهزة البطاقة الذكية والرموز المميزة - نغمات تأكيد المعاملة، وتعليقات إدخال رقم التعريف الشخصي، والتحذيرات من انخفاض البطارية في الأجهزة الأمنية ذات عامل شكل بطاقة الائتمان
الوحدات الداخلية للسيارات 12 فولت/24 فولت - تذكير بحزام الأمان، وأصوات مفتاح الإشعال، وملاحظات أداة التشخيص بدون حمل منظم الجهد الكهربي
لوحات التحكم الصناعية 24 فولت - إشارة الخطأ، ونغمات اكتمال الدورة، وتنبيهات مفتاح الحد في أنظمة PLC وأنظمة منطق الترحيل
| تحدي التصميم | حل HNR-1255 PA5.0 |
| خلوص المحور Z ≥ 6 مم | ارتفاع الجسم 5.5 مم يناسب التجميعات الإجمالية التي يقل حجمها عن 7 مم بما في ذلك ثنائي الفينيل متعدد الكلور واللحام |
| ميزانية الوزن <1 جرام في الأجهزة القابلة للارتداء | كتلة 0.60 جرام تلبي القيود الصارمة دون التنازل الصوتي |
| توحيد المنتج متعدد الجهد | يحل SKU الفردي 1-30 فولت محل صفارات محددة 3.3 فولت، و5 فولت، و12 فولت، و24 فولت |
| لا توجد دبابيس MCU احتياطية للسائق المخصص | محركات تحميل 12nF مباشرة من GPIO المزودة بإمكانية PWM؛ لا حاجة إلى ترانزستور أو IC |
| بيئة طبية/RF حساسة لـ EMC | يعمل التشغيل الكهرضغطي على توليد مجال مغناطيسي صفر؛ لا يوجد خطر تدخل ECG/EEG |
يعالج HNR-1255 PA5.0 قيدًا ميكانيكيًا محددًا: عتبة الارتفاع البالغة 5.5 ملم. تحدد العديد من حاويات إنترنت الأشياء القابلة للارتداء والمحمولة والمدمجة للغاية الحد الأقصى للخلوص الداخلي بمقدار 6 إلى 7 مم فوق PCB. تتجاوز صفارات بيزو القياسية مقاس 7.0 مم هذا المغلف عندما يتم تضمين ارتفاع وصلة اللحام (0.5-1.0 مم) وخلوص ضلع الغلاف (0.5 مم). يعمل HNR‑1255 PA5.0 على حل هذه المشكلة من خلال توفير مساحة رأس قدرها 1.5 ملم، مما يسمح للمصممين بالحفاظ على الأداء الصوتي دون توسيع العلبة.
تنتج MEIDI HNR-1255 PA5.0 على خطوط تجميع كهرضغطية مخصصة مع ضغط سيراميك آلي، وإشعال قطب كهربائي، وتغليف الغلاف. تعمل قاعدة التصنيع الخاصة بنا في Jiangsu بموجب إدارة الجودة ISO 9001:2015، مع التحكم الإحصائي في العملية في كل مرحلة - بدءًا من فحص المواد الخام وحتى التحقق الصوتي النهائي.
تخضع كل دفعة إنتاج لتأهيل شامل:
اختبار السعة 100% - التحقق من 12nF ±40% عند 1 كيلو هرتز؛ يضمن النطاق المقاس 11.7-14.2nF مطابقة متسقة للسائق
أخذ عينات تردد الرنين – 4000 هرتز ±12.5% التحقق الإحصائي؛ النطاق المقاس النموذجي 3900-4080 هرتز
التحقق من دفعة SPL - ≥80dB كحد أدنى عند 5Vp‑p، 4000 هرتز؛ نطاق العينة 83-86 ديسيبل يؤكد الاتساق الصوتي
التحقق من الاستهلاك الحالي – ≥10mA كحد أقصى؛ يؤكد قياس 0.63-0.78 مللي أمبير كفاءة أقل من الملليمبير
تخزين بدرجة حرارة عالية - 48 ساعة عند +80±2 درجة مئوية؛ استعادة المعلمة بعد تثبيت البيئة المحيطة لمدة ساعتين
تخزين في درجات حرارة منخفضة - 48 ساعة عند -30±2 درجة مئوية؛ تم التحقق من التنشيط عند 1 فولت كحد أدنى
دورة الصدمة الحرارية - 5 دورات بين -30 درجة مئوية و+80 درجة مئوية مع 30 دقيقة لكل حد أقصى
التحقق من صحة الإجهاد الميكانيكي - الاهتزاز الجيبي (10–55 هرتز، سعة 1.0 مم، محاور XYZ، 0.5 ساعة تراكمية) وسقوط حر 75 سم على خشب صلب 10 مم (3 تأثيرات)
مقاومة الرطوبة - 48 ساعة عند 50±5 درجة مئوية / 90-95% رطوبة نسبية تليها ساعتين من الاسترداد والتوصيف الكهربائي
مقاومة حرارة اللحام - 250 ± 5 درجة مئوية لمدة 10 ± 0.5 ثانية مع خلوص 2.0 مم من الجسم إلى اللحام
جميع المكونات متوافقة مع RoHS وREACH وUL94 V‑0. تتيح علامات رمز الدفعة الموجودة على كل وحدة إمكانية التتبع لمدة 10 سنوات لتاريخ الإنتاج وبيانات الاختبار وشهادات المواد الخام.
س1: كيف يؤثر ارتفاع 5.5 ملم على الإخراج الصوتي مقارنةً بـ 7.0 ملم HNR-1207 PA6.5؟
الإخراج الصوتي يعادل. يوفر كلا الطرازين 83-86 ديسيبل عند 4000 هرتز و5 فولت بيكسل. ويحقق HNR-1255 PA5.0 ذلك من خلال هندسة التجويف الداخلي المُحسّنة وضبط عناصر السيراميك الذي يحافظ على كفاءة الرنين على الرغم من انخفاض الارتفاع. تتمثل المقايضة في سعة أعلى قليلاً (12 نانو فاراد مقابل 10 نانو فاراد) وزيادة طفيفة في سحب التيار (0.63–0.78 مللي أمبير مقابل 0.45–0.54 مللي أمبير) – وكلاهما لا يزال أقل من الميلي أمبير ولا يكاد يذكر في الممارسة العملية. بالنسبة للتصميمات التي تناسب مقاس 7.0 مم، يعمل أي من الطرازين بشكل مماثل. بالنسبة لقيود المحور z التي يقل حجمها عن 6 مم، فإن الإصدار مقاس 5.5 مم فقط هو المؤهل.
س2: هل يمكن لـ HNR-1255 PA5.0 أن يحل محل HNR-1207 PA6.5 في التصميم الحالي دون تعديل الدائرة؟
نعم، مع التحقق البسيط. كلاهما يشتركان في قطر 12.5 مم، ونطاق 1-30 فولت، ورنين 4000 هرتز، وتكوين الدبوس من خلال الفتحة. تعمل سعة 12 نانو فاراد (مقابل 10 نانو فاراد) على زيادة تيار المحرك بحوالي 20% عند نفس الجهد والتردد - من 0.5 مللي أمبير إلى 0.6 مللي أمبير بشكل نموذجي. يعد هذا ضمن قدرة أي دائرة MCU GPIO أو دائرة تشغيل مصممة بالفعل لـ HNR‑1207. التحقق من مناطق حفظ PCB: قد يؤدي ارتفاع 5.5 مم إلى تقليل خلوص المحور Z المطلوب، مما قد يسمح بتكديس المكونات الأكثر كثافة فوق الجرس.
س3: ما هو الحد الأدنى لجهد المحرك للإخراج المسموع في تصميم خلية معدنية بقدرة 3.3 فولت؟
يُنتج ما يقرب من 1.5–2.0Vp‑p مخرجات باهتة ولكن ملحوظة في البيئات الهادئة. عند 3.3Vp-p و4000 هرتز، توقع أن يكون 70-75 ديسيبل - مناسب لتنبيهات القرب وردود فعل الأزرار ونغمات الحالة في الأجهزة الاستهلاكية. يتم التحقق من صحة مواصفات ≥80dB عند 5Vp‑p؛ يؤدي التشغيل بجهد 3.3 فولت إلى انخفاض مستوى ضغط الصوت نسبيًا. بالنسبة للتصميمات التي تتطلب طاقة كبيرة للبطارية، يعني السحب أقل من المليمتر أنه حتى خلية العملة المعدنية CR2032 (220 مللي أمبير في الساعة) تحافظ على أكثر من 300000 ساعة من تشغيل النغمات المتقطعة.
س 4: كيف تؤثر سعة 12nF على اختيار دائرة التشغيل مقارنة ببدائل 10nF؟
عند تردد 4000 هرتز، تبلغ المفاعلة السعوية حوالي 3.3 كيلو أوم لـ 12 نانو فاراد (مقابل 4.0 كيلو أوم لـ 10 نانو فاراد). لا يزال تيار الحمل المرتفع بشكل هامشي ضمن حدود مصادر MCU GPIO القياسية (عادةً 8-20 مللي أمبير). بالنسبة للدوائر المرحلية المخصصة لمشغل بيزو، يكون حمل 12nF ضمن المواصفات بشكل مريح. يمكن أن تكون السعة الأعلى مفيدة في الواقع: عند نفس جهد المحرك، يتم نقل المزيد من الطاقة قليلاً إلى العنصر الخزفي، مما يساهم في تكافؤ الإخراج الصوتي مع المتغيرات الأطول على الرغم من انخفاض حجم التجويف.
س5: هل HNR-1255 PA5.0 مناسب للتطبيقات الصناعية ذات النغمة المستمرة 24 فولت؟
نعم، مع التصميم المناسب لدائرة القيادة. تعني الطبيعة السعوية أن التيار يظل محدودًا ذاتيًا من خلال المفاعلة - حوالي 1.8 مللي أمبير RMS عند 24Vp-p و4000 هرتز. ومع ذلك، يوصى باستخدام مقاومة التخميد المتسلسلة (100–330Ω) لقمع الرنين وحماية الترانزستور الدافع من عابرات الحمل التفاعلي. تأكد من أن دائرة القيادة تتحمل مستويات 24 فولت؛ تتطلب دبابيس MCU القياسية 3.3 فولت أو 5 فولت وجود MOSFET متغير المستوى أو optocoupler. من أجل تشغيل النغمات المستمرة، ينتج عن سحب التيار الضئيل الحد الأدنى من تسخين السائق حتى عند 24 فولت.
س6: هل يمكن استخدام هذا الجرس في البيئات عالية الرطوبة مثل التطبيقات البحرية أو الخارجية؟
إن معيار HNR-1255 PA5.0 ليس محكم الغلق وتم تصنيفه للبيئات غير المتكثفة بنسبة 90-95% من الرطوبة النسبية لكل اختبار مقاومة الرطوبة (48 ساعة عند 50 درجة مئوية / 95% رطوبة نسبية). للتعرض المستمر في الهواء الطلق أو البحر، تقدم MEIDI طلاءًا أو تغليفًا مطابقًا كخيار مخصص. اتصل بفريقنا الهندسي لمناقشة متطلبات حماية الدخول والتعديلات المتاحة.
للحصول على ملاحظات تطبيق دائرة المحرك، أو إرشادات تكامل الغلاف النحيف، أو أمثلة تكوين PWM، أو تسعير الحجم عبر عائلة الجرس السلبي HNR بيزو، اتصل بالدعم الهندسي لـ MEIDI.
تستجيب هندسة تطبيقات MEIDI عادةً خلال يوم عمل واحد من خلال رسومات حفظ PCB وملفات STEP ثلاثية الأبعاد وتسعير الحجم لبرامج دمج SKU المتعددة.
