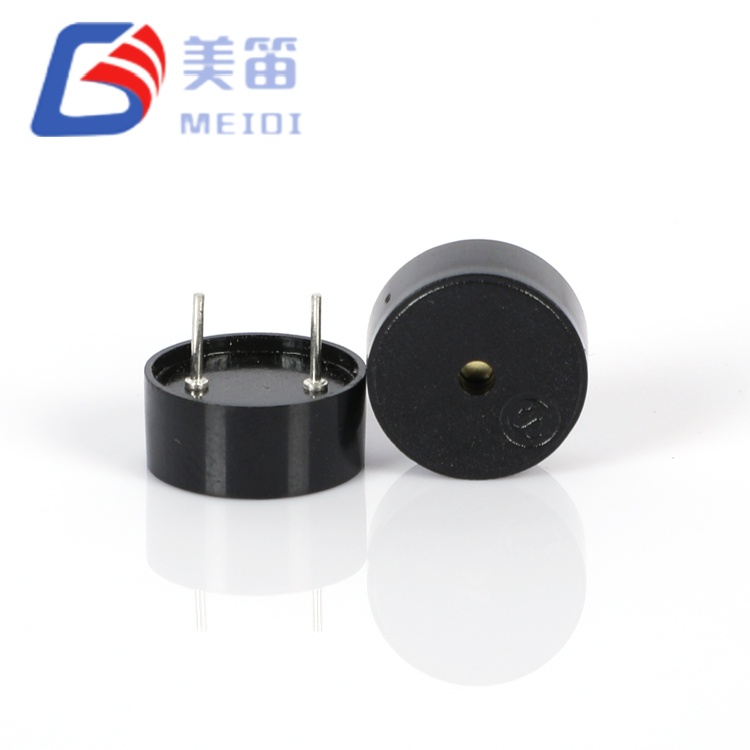

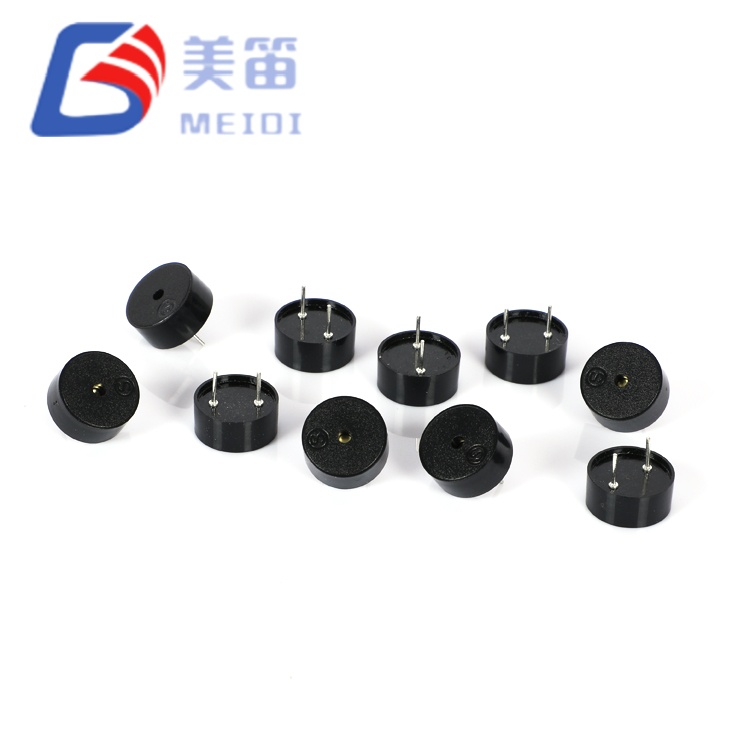

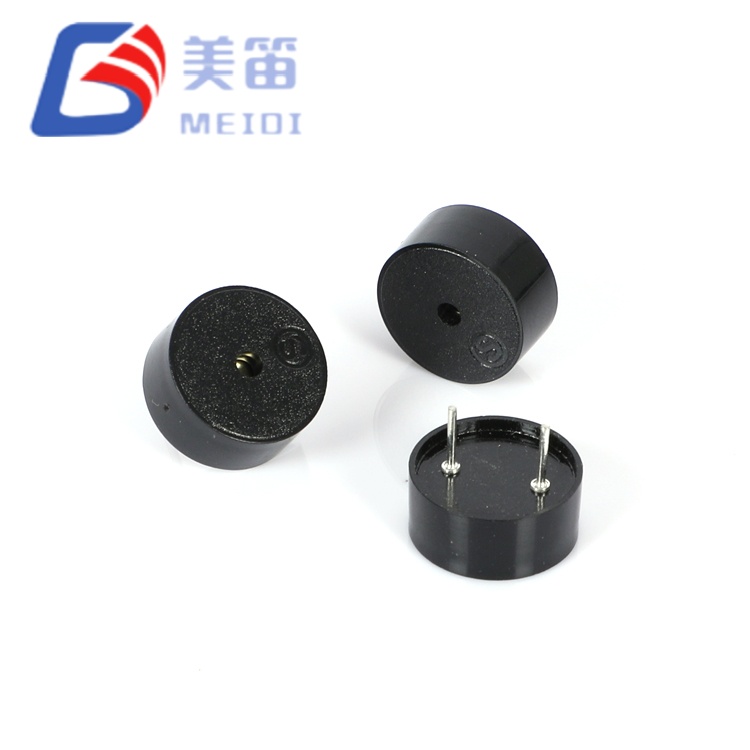

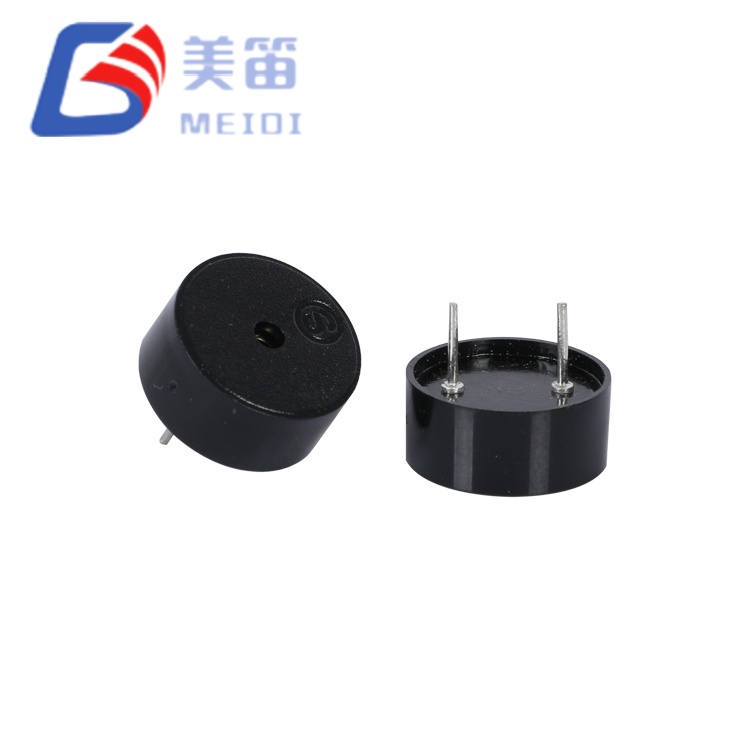

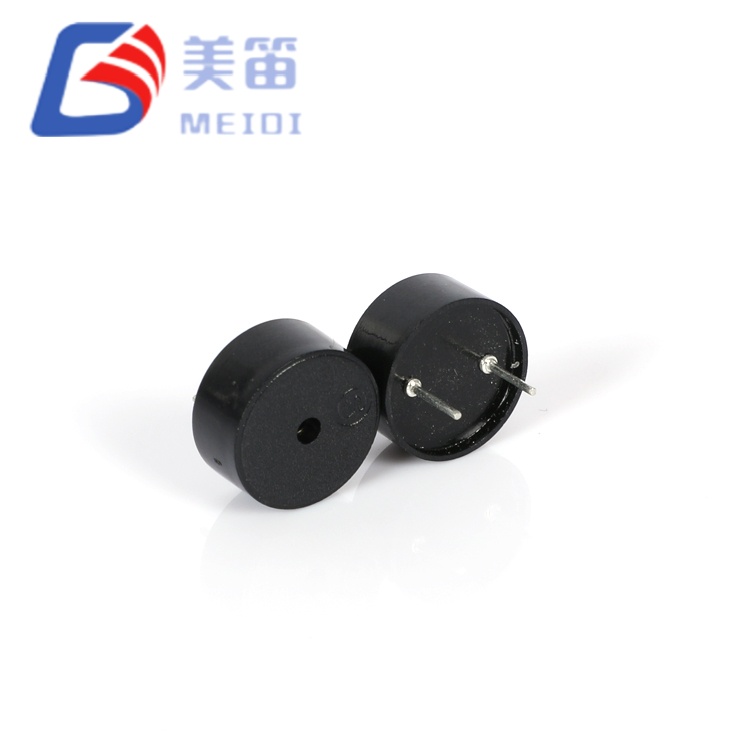

الطنان السلبي الكهرضغطي 1255 المزود بـ Pogo Pin عبارة عن مسبار سلبي عبر الفتحة يعتمد على تيار متردد خارجي إشارة القيادة لإنتاج نغمة مسموعة. قياس القطر 12.5 ملم والقطر 5.5 ملم من حيث الارتفاع، فهو يتناسب مع مساحات PCB الضيقة مع توفير الحد الأدنى من ضغط الصوت 80 ديسيبل عند 10 سم عند القيادة بموجة مربعة 5Vp‑p عند 4000 هرتز. الحالي يبقى الاستهلاك عند أو أقل من 10 مللي أمبير في ظل هذه الظروف، ومحرك الأقراص يمكن أن يمتد الجهد من 1 فولت إلى 30 فولت من الذروة إلى الذروة، مما يسمح بالاتصال المباشر إلى مخرجات المستوى المنطقي أو الحافلات الصناعية ذات الجهد العالي. بي بي تي الأسود يدعم السكن كلاً من اللحام الموجي واليدوي ويعمل عبر نطاق درجة الحرارة من -20 درجة مئوية إلى +70 درجة مئوية.
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | صفارة سلبية كهرضغطية (من خلال الفتحة) | — |
| الجهد المقنن | 5 فب-ص | حالة الاختبار المرجعي |
| جهد التشغيل | 1 – 30 فولت ف-ص | نطاق إشارة القيادة |
| إخراج الصوت عند 10 سم | ≥ 80 ديسيبل | 5 Vp‑p، موجة مربعة 4000 هرتز |
| الاستهلاك الحالي | ≥ 10 مللي أمبير | 5 Vp‑p، موجة مربعة 4000 هرتز |
| تردد الرنين | 4000 ± 500 هرتز | في الظروف المقدرة |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| الأبعاد (ضياء × ح) | 12.5 ± 0.3 × 5.5 ± 0.5 ملم | الجسم باستثناء الدبابيس |
| وزن | 0.60 ± 0.2 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | — |
| اللحام الموجي ★ | 260 ± 5 درجة مئوية، 4-6 ثواني | يوصى باستخدام 2-3 دورات |
| اللحام اليدوي ★ | 350 ± 10 درجة مئوية، 2-5 ثواني | يوصى باستخدام 2-3 دورات |
| مقاومة حرارة اللحام | 250 ± 5 درجة مئوية، 10 ± 0.5 ثانية | الجسم 2.0 ملم من اللحام |
يحتوي الجدول أدناه على قياسات من عينة مكونة من 10 وحدات تم اختبارها عند 5Vp‑p، موجة مربعة 4000 هرتز. وتوضح النتائج توحيد الإنتاج النموذجي و ليست حدود مضمونة. للحصول على مظروف الأداء المحدد، راجع المواصفات الفنية أعلاه.
| لا. | مستوى ضغط الصوت (ديسيبل) | الحالي (مللي أمبير) | السعة (نف) | ضياء (مم) | همم) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
تنشأ قيم السعة من رأس تقرير الاختبار وليست جزءًا منه المواصفات الأساسية. اتصل بـ MEIDI للحصول على بيانات خاصة بدُفعة الإنتاج.
نظرًا لأن الجرس السلبي الكهرضغطي 1255 المزود بـ Pogo Pin عبارة عن صفارة سلبية، فإنه يعتمد على النظام المضيف لتوفير موجة مربعة أو إشارة PWM تتمركز عند 4000 هرتز. متحكم دقيق يمكن أن يكون مخرج المؤقت بمثابة مصدر مباشر، على الرغم من أن ضغط الصوت سيكون كذلك أقل عند المستويات المنطقية 3.3V أو 5V مقارنةً بقدرة 30Vp-p الكاملة. إضافة مخزن مؤقت ترانزستور بسيط أو برنامج تشغيل البوابة المنطقية بين طرف MCU ويسمح الجرس بزيادة سعة محرك الأقراص بشكل مستقل توريد متحكم. الحمل السعوي، عادة حوالي 12nF، يسبب قمم تيار قصيرة عند كل حافة إشارة. مقاومة سلسلة صغيرة (100 أوم إلى 330 أوم) يساعد على الحد من هذه القمم مع الحفاظ على الإخراج الصوتي.
يتم دعم كل من اللحام الموجي واليدوي. يتم تنفيذ لحام الموجة عند 260 درجة مئوية لمدة 4-6 ثواني، واللحام اليدوي عند 350 درجة مئوية لمدة 2-5 ثواني. يُسمح بما يصل إلى ثلاث دورات حرارية، ويجب أن يظل السكن في حالة جيدة على الأقل 2.0 مم من حمام اللحام أو طرف الحديد.
تطبق MEIDI بروتوكول موثوقية مكون من سبعة عناصر على كل دفعة إنتاج HNR-1255 PA6.5، بما يتوافق مع مواصفات المنتج. الاختبار يتضمن التسلسل التعرض للرطوبة لفترة طويلة ودرجات الحرارة العالية والمنخفضة التخزين، والتدوير الحراري، والسقوط الميكانيكي، والاهتزاز، وحرارة اللحام المقاومة. بعد كل إجهاد، يسمح للأجزاء بالتعافي في الغرفة درجة الحرارة لمدة ساعتين قبل التحقق الكهربائي والأبعاد. يتم إجراء كافة الاختبارات في إطار ISO9001 الخاص بالشركة يمكن توفير نظام جودة معتمد وتقارير على مستوى الدفعة شحنات الحجم.
تعتبر البنية السلبية لهذا الجرس مناسبة تمامًا للتصميمات التي قم بالفعل بإنشاء مخرج PWM أو موجة مربعة. تشغيل المعدات المحمولة من البطاريات يمكن أن تستفيد من تيار المحرك المتواضع 10 مللي أمبير و عدم وجود حمل مذبذب هادئ. الألواح الصناعية بجهد 12 فولت أو يمكن لإمدادات التيار المستمر بجهد 24 فولت أن تقود الجرس مباشرة ضمن جهده الواسع التسامح. الأجهزة الإلكترونية الاستهلاكية مثل أجهزة الاستشعار المنزلية الذكية والمحمولة تقدر أدوات التشخيص أيضًا البصمة مقاس 12.5 مم. للتطبيقات التي تتطلب شهادات سلامة أو طبية محددة، يرجى استشارة MEIDI لتأكيد حالة الامتثال الحالية.
ما هي إشارة القيادة التي يحتاجها HNR‑1255 PA6.5؟
مطلوب إشارة تيار متردد، عادةً ما تكون موجة مربعة أو PWM عند حوالي 4000 هرتز. إن تطبيق جهد ثابت للتيار المستمر لن يولد صوتًا وقد يحدث ذلك تلف العنصر الكهروإجهادي.
هل يمكن قيادتها مباشرة بواسطة متحكم دقيق؟
نعم، بشرط أن يقع جهد الدبوس من الذروة إلى الذروة ضمن النطاق نطاق 1-30 فولت. عند منطق 3.3 فولت أو 5 فولت، سيكون مستوى الصوت أقل تصنيف 80 ديسيبل. يمكن استخدام المخزن المؤقت للترانزستور للوصول إلى أعلى دفع الفولتية عند الحاجة إلى إخراج أعلى.
ما هي طرق اللحام الموصى بها؟
كل من اللحام الموجي (260 درجة مئوية، 4-6 ثانية) واللحام اليدوي (350 درجة مئوية، 2-5s) مقبولة، بحد أقصى ثلاث دورات حرارية. حافظ على مسافة لا تقل عن 2.0 ملم بين الهيكل والجهاز مصدر الحرارة.
للحصول على أوراق بيانات كاملة، أو منحنيات استجابة التردد، أو مجموعة محددة بيانات الاختبار، يرجى الاتصال بـ MEIDI لإبلاغك بتفاصيل طلبك. عادةً ما يستجيب الدعم الهندسي خلال يوم عمل واحد.
