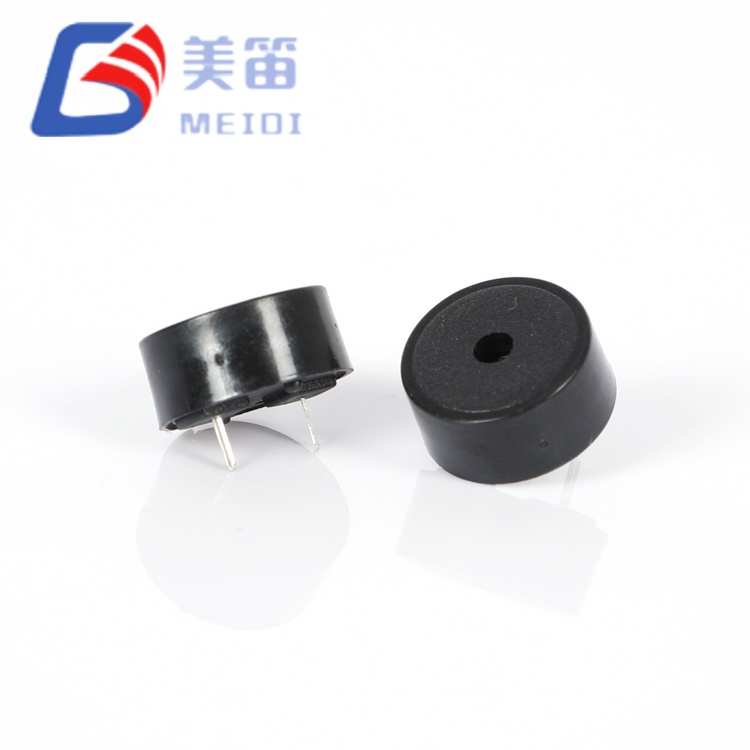

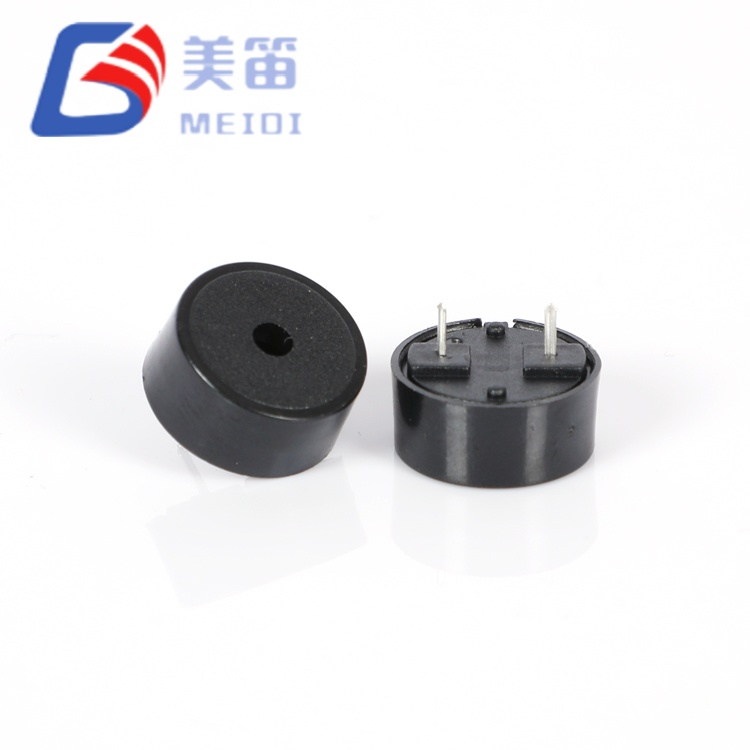

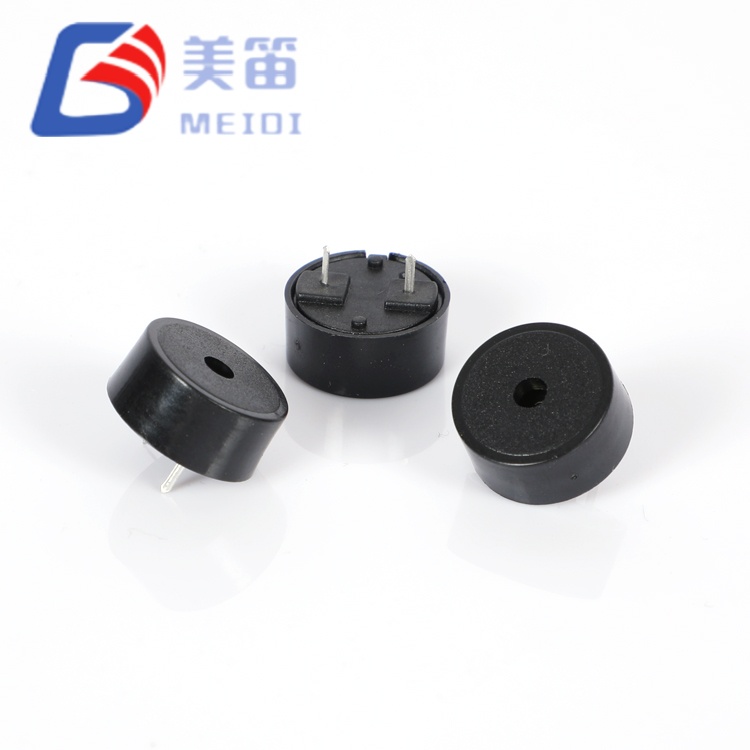

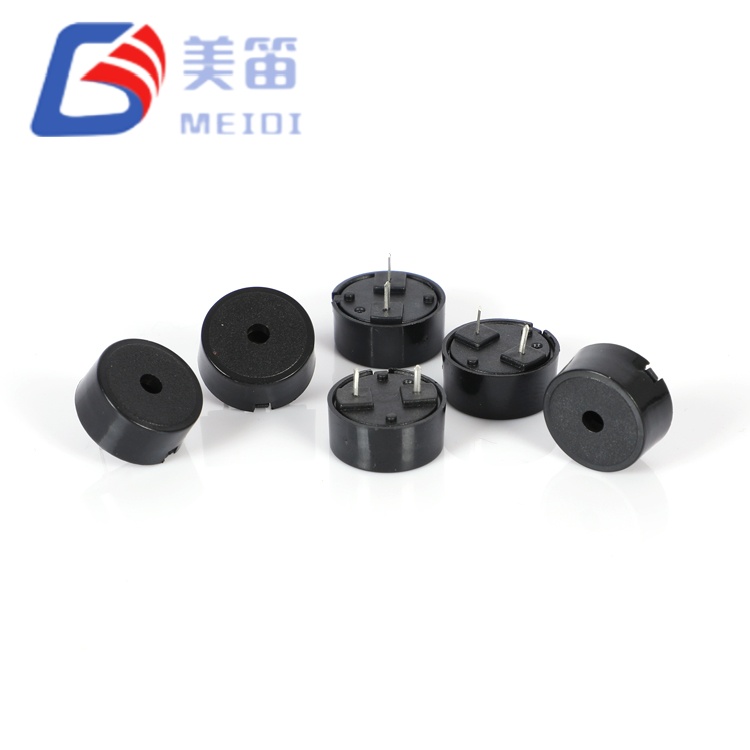

الجرس السلبي الكهرضغطي 1407 المزود بـ Pogo Pin عبارة عن صفارة سلبية كهرضغطية عبر الفتحة والتي تشغل موضعًا متوسط التنسيق متعمدًا بين الأجهزة المدمجة مقاس 12.5 مم والنماذج الكبيرة مقاس 22 مم. بفضل الحجاب الحاجز الذي يبلغ قطره 14 مم وارتفاعه 6.7 مم، فإنه يوفر مخرجات صوتية مُقاسة تبلغ 89-94 ديسيبل عند 4000 هرتز و5Vp-p - متفوقًا على البدائل الأصغر مع الحفاظ على بصمة أقل تطلبًا بشكل ملحوظ من الحلول كبيرة الحجم.
تم تصنيع هذا المكون في منشأة MEIDI المعتمدة ISO‑9001 في مقاطعة جيانغسو، ويستفيد من خبرتنا التي تزيد عن عقد من الزمن في هندسة محولات الطاقة الكهرضغطية. يوفر العنصر الخزفي مقاس 14 مم مساحة غشاء أكبر بنسبة 25% من الإصدارات مقاس 12.5 مم، مما يترجم إلى كفاءة إشعاع صوتي أعلى دون الالتزام العقاري لثنائي الفينيل متعدد الكلور ببدائل مقاس 22 مم. يعمل نطاق التشغيل الفائق الاتساع من 1 إلى 30 فولت على دمج وحدات SKU متعددة الجهد، بينما يضمن الاستهلاك الحالي المقاس الذي يتراوح بين 0.63 إلى 0.78 مللي أمبير فقط عند 5Vp-p الحد الأدنى من التأثير على وقت تشغيل البطارية في التطبيقات المحمولة والمحمولة باليد.
يعالج الطنان السلبي الكهرضغطي 1407 المزود بـ Pogo Pin تحديًا محددًا في التصميم: تحقيق خرج صوتي يتجاوز الطنانة المدمجة مقاس 12 مم دون الالتزام بمساحة وتكلفة الأجهزة مقاس 22 مم. بقطر 14 ملم، فإنه يوفر قياس مستوى ضغط الصوت 89-94 ديسيبل - وهو مستوى يوفر هامشًا تصميميًا مفيدًا للإنذارات الطبية وتنبيهات الأجهزة والمؤشرات الصناعية حيث لا يمكن المساس بالسمع.

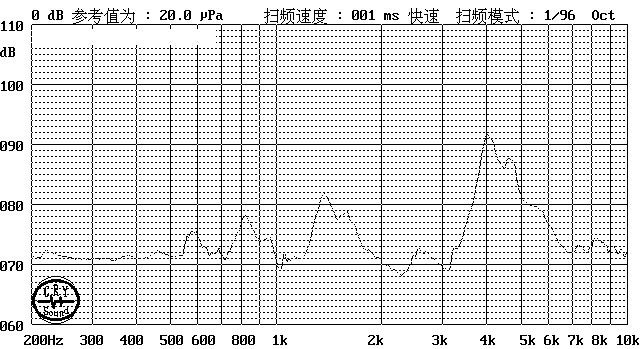

يقع تردد الرنين 4000 ± 500 هرتز عند الحافة العلوية لذروة الحساسية السمعية البشرية (2-4 كيلو هرتز)، مما ينتج نغمة واضحة تتطلب الاهتمام وتخترق الضوضاء المحيطة بالمكاتب والطب والصناعات الخفيفة. يكون هذا التردد فعالاً بشكل خاص في البيئات التي قد يتم فيها إخفاء نغمات التردد المنخفض بواسطة أنظمة التهوية أو أجهزة الكمبيوتر أو المحادثة.
باعتباره محول طاقة كهرضغطية سلبي، يتطلب HNR-1407PA75 إثارة تيار متردد خارجي - عادةً موجة مربعة 4000 هرتز من مخرج PWM لوحدة التحكم الدقيقة، أو مؤقت، أو محرك IC مخصص. تمنح هذه البنية المصممين التحكم الكامل في أنماط النغمات، وتعديل التردد لتمييز الأولويات، وقياس الحجم على أساس دورة العمل - وهي إمكانيات غير متوفرة مع أجهزة الإنذار النشطة ذات التردد الثابت. تسمح السعة الاسمية 12nF (المقاسة 11.7–14.2nF) بالقيادة المباشرة من معظم دبابيس MCU GPIO بدون مراحل عازلة خارجية في العديد من التطبيقات.
يمثل الارتفاع 6.7 ملم والكتلة 0.85 جرام حلاً وسطًا متوازنًا بين حجم التجويف الصوتي والاكتناز الميكانيكي. يتكامل عامل الشكل هذا بسهولة مع الأجهزة الطبية المحمولة، وبوابات إنترنت الأشياء متوسطة الحجم، ولوحات التحكم في الأجهزة التجارية حيث يتناسب قطر 14 مم مع فتحات اللوحة الأمامية القياسية مقاس 15-18 مم.
قطر متوسط الحجم 14 مم - مساحة غشاء أكبر بنسبة 25% مقارنة بالبدائل مقاس 12.5 مم؛ يوفر مستوى ضغط صوت أعلى بدون عقوبة بصمة 22 مم
تم قياس الخرج الصوتي من 89 إلى 94 ديسيبل - عند 5Vp‑p، و4000 هرتز، و10 سم؛ يوفر هامش تصميم أعلى من مواصفات ≥85dB
شخصية نغمية حادة تبلغ 4000 هرتز - يتم وضعها في النقطة السمعية الجميلة للإنسان مع إدراك قوي في البيئات المكتبية والطبية
نطاق واسع جدًا من 1 إلى 30 فولت - يعمل SKU الفردي على التخلص من خطوط BOM الخاصة بالجهد عبر أنظمة 3.3 فولت و5 فولت و12 فولت و24 فولت
سحب 0.63–0.78 مللي أمبير دون الملي أمبير – عند 5Vp‑p؛ المقاييس الحالية مع الجهد ودورة العمل لميزانية البطارية المتوقعة
مظهر نحيف مقاس 6.7 مم بوزن 0.85 جم - عامل شكل متوازن للأجهزة الطبية المحمولة والأدوات المحمولة وعقد إنترنت الأشياء متوسطة الحجم
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | الجرس السلبي الكهروإجهادي | — |
| الجهد المقنن | 5 فب-ص | موجة مربعة، 4000 هرتز |
| جهد التشغيل | 1 – 30 فولت ف-ص | مستمر |
| إخراج الصوت | ≥ 85 ديسيبل | عند 5 Vp-p، 4000 هرتز، 10 سم؛ قياس 89-94 ديسيبل |
| تردد الرنين | 4000 ± 500 هرتز | في الجهد المقنن |
| الاستهلاك الحالي | ≥ 10 مللي أمبير | عند 5 Vp‑p، 4000 هرتز؛ قياس 0.63-0.78 مللي أمبير |
| السعة | 12 ± 40% نانو فاراد | عند 1 كيلو هرتز، 25 درجة مئوية؛ قياس 11.7-14.2 نانو فهرنهايت |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |

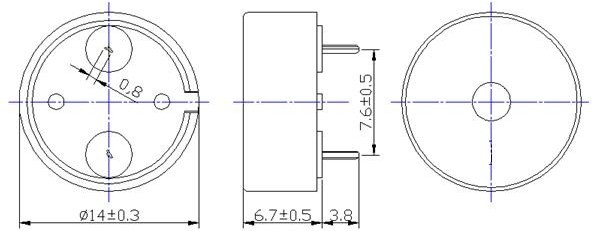

| الأبعاد (ضياء × ح) | 14 × 6.7 ملم | الجسم فقط |
| وزن | 0.85 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | UL94 V-0 |
| نوع التركيب | من خلال ثقب | دبابيس مستقطبة |
| درجة حرارة اللحام (الموجة) | 260 ± 5 درجة مئوية | 4-6 ثانية، موصى به |
| درجة حرارة اللحام (يدوي) | 350 ± 10 درجة مئوية | 2-5 ثانية، موصى به |
الأجهزة الطبية المحمولة - تنبيهات الحمى الرقمية بمقياس الحرارة، ونغمات الحد من مقياس التأكسج النبضي، وصافرات إكمال تخطيط القلب المحمولة حيث يتناسب قطر 14 مم مع الأغطية المريحة
بوابات استشعار إنترنت الأشياء متوسطة الحجم - تحذيرات العتبة البيئية، وزقزقة حالة الاتصال، وتنبيهات العبث في الأجهزة الأكبر من العقد الخلوية المعدنية ولكنها أصغر من وحدات التحكم الصناعية
لوحات التحكم في الأجهزة التجارية - إشارات مؤقت الفرن، ونغمات نهاية دورة غسالة الأطباق، وتنبيهات أخطاء الثلاجة في فتحات اللوحة الأمامية القياسية مقاس 15-18 مم
الوحدات الداخلية للسيارات - تذكير بحزام الأمان، وأصوات فتح الباب جزئيًا، وملاحظات حول أداة التشخيص في الحافلات الملحقة بجهد 12 فولت
أنظمة التحكم الصناعية بجهد 24 فولت - أجهزة إنذار الأخطاء PLC، ونغمات تأكيد زر HMI، والتحذيرات الصوتية الخاصة بحدود العملية
أدوات الاختبار والقياس المحمولة - نغمات استمرارية المقاييس المتعددة، وتنبيهات تشغيل راسم الذبذبات، وتحذيرات حدود مصدر الطاقة على الأجهزة متوسطة الحجم الموضوعة على الطاولة
| متطلبات التصميم | ميزة HNR-1407PA75 |
| مستوى ضغط صوت أعلى من 12 مم بدون بصمة 22 مم | قطر 14 ملم قياس 89-94 ديسيبل عند 5Vp-p؛ يوفر ارتفاعًا صوتيًا لتطبيقات التنبيه المطلوبة |
| حجم/أداء متوازن للأجهزة المحمولة | ارتفاع 6.7 ملم ووزن 0.85 جرام يناسب الأغطية الطبية وأدوات الاختبار المريحة |
| توحيد منصة متعددة الجهد | نطاق 1–30 فولت يحل محل صفارات 3.3 فولت، و5 فولت، و12 فولت، و24 فولت في BOM |
| تصميم محمول مهم للبطارية | سحب 0.63-0.78 مللي أمبير عند 5Vp‑p؛ المقاييس الحالية يمكن التنبؤ بها مع الجهد ودورة العمل |
| التوافق القياسي لقطع اللوحة الأمامية | قطر 14 مم يناسب الأجهزة والأدوات الشائعة مقاس 15 مم مع الحد الأدنى من الخلوص |
يلغي HNR-1407PA75 الاختيار الثنائي بين أجهزة الطنانة المدمجة مقاس 12 مم مع SPL المحدودة والأجهزة الضخمة مقاس 22 مم ذات البصمة الزائدة. بالنسبة لمصممي الأدوات الطبية المحمولة، وبوابات إنترنت الأشياء متوسطة الحجم، ولوحات الأجهزة القياسية، يوفر التنسيق مقاس 14 مم مساحة رأسية صوتية لا يمكن للبدائل مقاس 12 مم مطابقتها مع الحفاظ على توافق ثنائي الفينيل متعدد الكلور واللوحة الأمامية الذي تتنازل عنه الأجهزة مقاس 22 مم.
تقوم MEIDI بتصنيع HNR-1407PA75 على خطوط تجميع كهرضغطية مخصصة مع ضغط سيراميك آلي، وإشعال قطب كهربائي، وتغليف الغلاف. تعمل قاعدة التصنيع الخاصة بنا في Jiangsu بموجب إدارة الجودة ISO 9001:2015، مع التحكم الإحصائي في العملية في كل مرحلة - بدءًا من فحص المواد الخام وحتى التحقق الصوتي النهائي.
تخضع كل دفعة إنتاج لتأهيل شامل:
التحقق من تردد الرنين – 4000 هرتز ±12.5% أخذ عينات إحصائية؛ النطاق المقاس النموذجي 3900-4080 هرتز

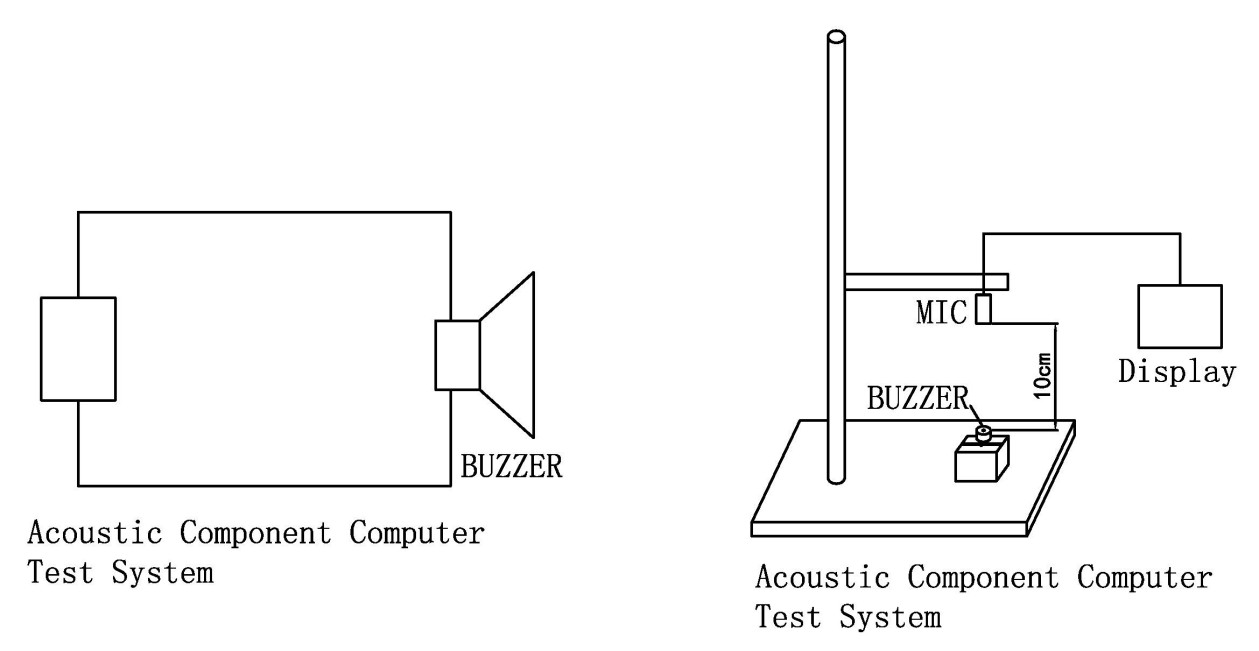

التحقق من دفعة SPL - ≥85dB كحد أدنى عند 5Vp‑p، 4000 هرتز، 10 سم؛ نطاق العينة المقاسة 89-94 ديسيبل
التحقق من الاستهلاك الحالي – ≥10mA كحد أقصى؛ يؤكد قياس 0.63-0.78 مللي أمبير كفاءة أقل من الملليمبير
فحص السعة – 12nF ±40% عند 1 كيلو هرتز لمطابقة دائرة القيادة؛ قياس 11.7-14.2 نانو فهرنهايت
تخزين بدرجة حرارة عالية - 48 ساعة عند +80±2 درجة مئوية؛ استعادة المعلمة بعد تثبيت البيئة المحيطة لمدة ساعتين
تخزين في درجات حرارة منخفضة - 48 ساعة عند -30±2 درجة مئوية؛ تم التحقق من التنشيط عند 1 فولت كحد أدنى
دورة الصدمة الحرارية - 5 دورات بين -30 درجة مئوية و+80 درجة مئوية مع 30 دقيقة لكل حد أقصى
التحقق من صحة الإجهاد الميكانيكي - الاهتزاز الجيبي (10–55 هرتز، سعة 1.0 مم، محاور XYZ، 0.5 ساعة تراكمية) وسقوط حر 75 سم على خشب صلب 10 مم (3 تأثيرات)
مقاومة الرطوبة - 48 ساعة عند 50±5 درجة مئوية / 90-95% رطوبة نسبية تليها ساعتين من الاسترداد والتوصيف الكهربائي
مقاومة حرارة اللحام - 250 ± 5 درجة مئوية لمدة 10 ± 0.5 ثانية مع خلوص 2.0 مم من الجسم إلى اللحام
جميع المكونات متوافقة مع RoHS وREACH وUL94 V‑0. تتيح علامات رمز الدفعة الموجودة على كل وحدة إمكانية التتبع لمدة 10 سنوات لتاريخ الإنتاج وبيانات الاختبار وشهادات المواد الخام.
س1: كيف يمكن مقارنة 14 ملم HNR‑1407PA75 ببدائل 12.5 ملم و22 ملم في نفس التطبيق؟
يوفر القطر 14 مم قياس 89-94 ديسيبل عند 5Vp-p، 4000 هرتز، 10 سم - وهو تحسن كبير مقارنة بالأجهزة التقليدية مقاس 12.5 مم (عادة 83-86 ديسيبل) مع الحفاظ على بصمة أصغر بكثير من البدائل 22 مم (عادة 95-100 ديسيبل). يعد التنسيق 14 مم هو الأمثل عندما يكون الإخراج 12 مم هامشيًا ولكن 22 مم غير مناسب ميكانيكيًا أو جماليًا. لإجراء مقارنات محددة مع عوامل الشكل البديلة، اتصل بـ MEIDI للحصول على بيانات مرجعية تفصيلية.
Q2: هل يمكن تشغيل هذا الجرس مباشرة من وحدة التحكم الدقيقة GPIO بجهد 3.3 فولت؟
نعم في معظم الحالات. عند 3.3Vp-p و4000 هرتز، يسحب الحمل السعوي 12nF حوالي 0.16 مللي أمبير RMS - ضمن قدرة مصادر 8-20 مللي أمبير لدبابيس MCU GPIO القياسية. لا يلزم وجود ترانزستور خارجي أو محرك IC للعديد من تطبيقات 3.3 فولت. ومع ذلك، فإن مستوى ضغط الصوت (SPL) عند 3.3 فولت سيكون أقل من 89-94 ديسيبل المقاس عند 5Vp-p؛ يبلغ الإخراج النموذجي عند 3.3 فولت حوالي 76-80 ديسيبل. للحصول على الحد الأقصى من الإخراج من أنظمة 3.3 فولت، فكر في استخدام مضاعف جهد مضخة الشحن أو محرك بيزو مخصص مع تعزيز متكامل.
س3: ما هو التأثير العملي على عمر البطارية لسحب 0.63-0.78 مللي أمبير؟
يتم حساب عمر البطارية عن طريق قسمة سعة الخلية (مللي أمبير) على تيار التشغيل (مللي أمبير) لمدة النغمة المستمرة. بالنسبة للخلية المعدنية النموذجية CR2032 (220 مللي أمبير في الساعة)، فإن النغمة المستمرة عند 5Vp-p ستستمر نظريًا حوالي 280-350 ساعة. بالنسبة لدورات العمل المتقطعة (على سبيل المثال، تشغيل لمدة ثانية واحدة وإيقاف التشغيل لمدة 4 ثوانٍ)، قم بالضرب في نسبة دورة العمل (20% من العمل يطيل العمر إلى ما يقرب من 1400-1750 ساعة). يعتمد عمر البطارية الفعلي على خصائص الخلية، وجهد المحرك، ودرجة الحرارة، والعمر - تعامل مع هذه الأرقام كتقديرات من الدرجة الأولى.
س 4: كيف يؤثر التسامح 4000 ± 500 هرتز على التركيبات متعددة الوحدات؟
يعد تحمل التردد ± 12.5% أمرًا نموذجيًا للطنانات الكهرضغطية في فئة الحجم هذه. في التركيبات متعددة الوحدات حيث يكون الاتساق النغمي أمرًا بالغ الأهمية (على سبيل المثال، المصفوفات المرحلية أو الإنذارات المتوازية)، يمكن أن يؤدي اختلاف التردد إلى إنتاج نبض مسموع بين الوحدات. بالنسبة لمثل هذه التطبيقات، توفر MEIDI خيارات تسامح مشددة (±5% أو ±3%) لأوامر الحجم. اتصل بفريقنا الهندسي لمناقشة تصنيف التردد والضبط المخصص لمتطلبات الوحدات المتعددة الخاصة بك.
س5: هل القطر 14 ملم متوافق مع فتحات اللوحة الأمامية القياسية؟
يتطلب قطر الجسم الذي يبلغ 14 ملم حدًا أدنى لقطع اللوحة يبلغ 14.5 ملم مع خلوص يبلغ 0.25 ملم لكل جانب. يناسب هذا العديد من الأجهزة والأدوات القياسية مقاس 15 مم دون تعديل. بالنسبة للتطبيقات التحديثية التي تحل محل أجهزة الإنذار مقاس 12 مم، قد يتطلب القطر 14 مم توسيع الفتحة بمقدار 1.0-1.5 مم. توفر MEIDI رسومات الأبعاد وقوالب قطع الألواح عند الطلب. بالنسبة للتطبيقات التي تتطلب توافقًا ميكانيكيًا مقاس 12 مم دون تعديل، فإننا نقدم سلسلة HNR-1255 (قطر 12.5 مم) كبديل.
س6: ما هو الشكل الموجي للمحرك الموصى به للحصول على الحد الأقصى من الإخراج الصوتي؟
تنتج الموجة المربعة عند 4000 هرتز مع دورة تشغيل بنسبة 50% أعلى مستوى ضغط صوت (SPL) بسبب التحولات السريعة للجهد التي تزيد من إزاحة العنصر الكهرضغطي. تنتج الموجات الجيبية نغمة أنظف ولكنها عادةً ما تقلل مستوى ضغط الصوت (SPL) بمقدار 3-5 ديسيبل عند نفس ذروة الجهد. للحصول على أقصى قدر من الإخراج، استخدم موجة مربعة بأوقات ارتفاع وهبوط منخفضة حسب ما يسمح به سائقك. يوصى باستخدام مقاومة متسلسلة تبلغ 100–330 أوم لتخفيف الرنين وتقليل التداخل الكهرومغناطيسي، لكن هذا قد يقلل مستوى ضغط الصوت قليلًا - القيم الأعلى من 330 أوم ستخفف الخرج بشكل ملحوظ.
للحصول على أوراق البيانات الفنية، أو ملفات STEP ثلاثية الأبعاد، أو ملاحظات تطبيق دائرة المحرك، أو أمثلة تكوين PWM، أو تسعير الحجم، اتصل بالدعم الهندسي لـ MEIDI.
تستجيب هندسة تطبيقات MEIDI عادةً خلال يوم عمل واحد من خلال رسومات الاحتفاظ بثنائي الفينيل متعدد الكلور، وإرشادات تكامل الغلاف الصوتي، وتسعير الحجم للبرامج المؤهلة.
