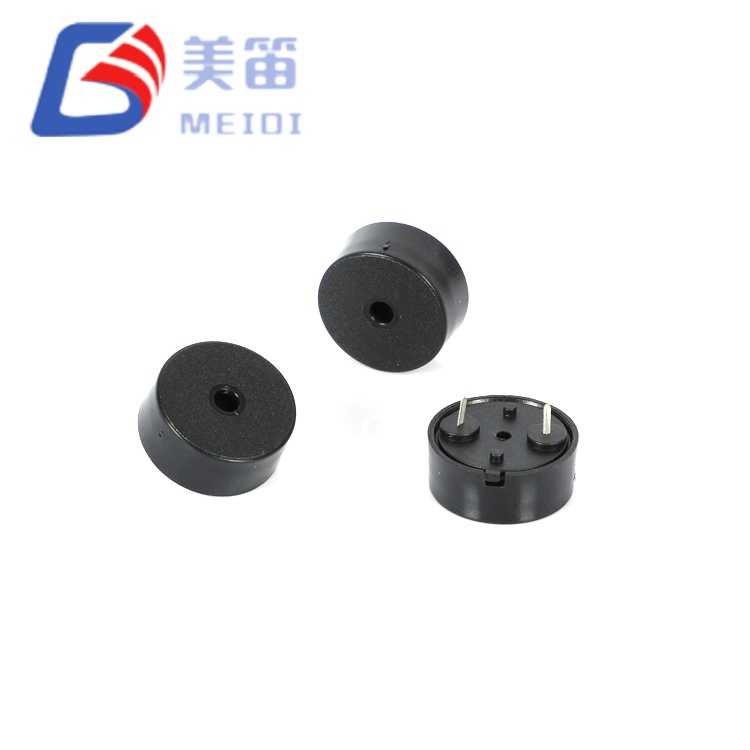

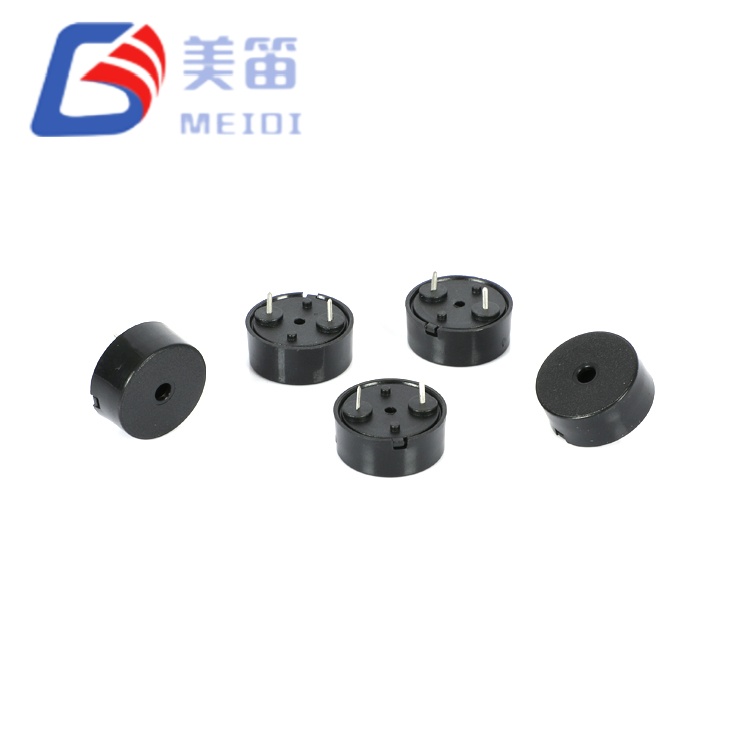

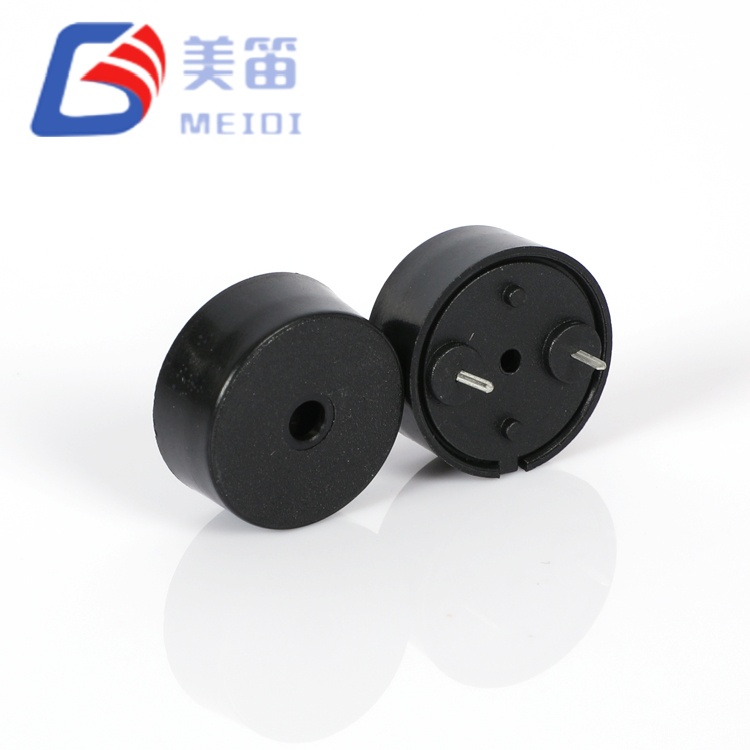

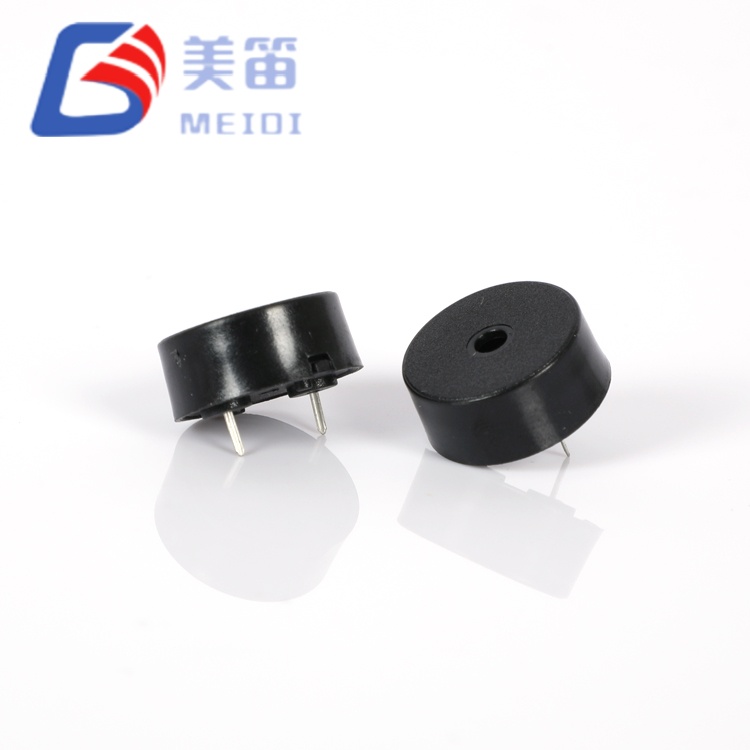

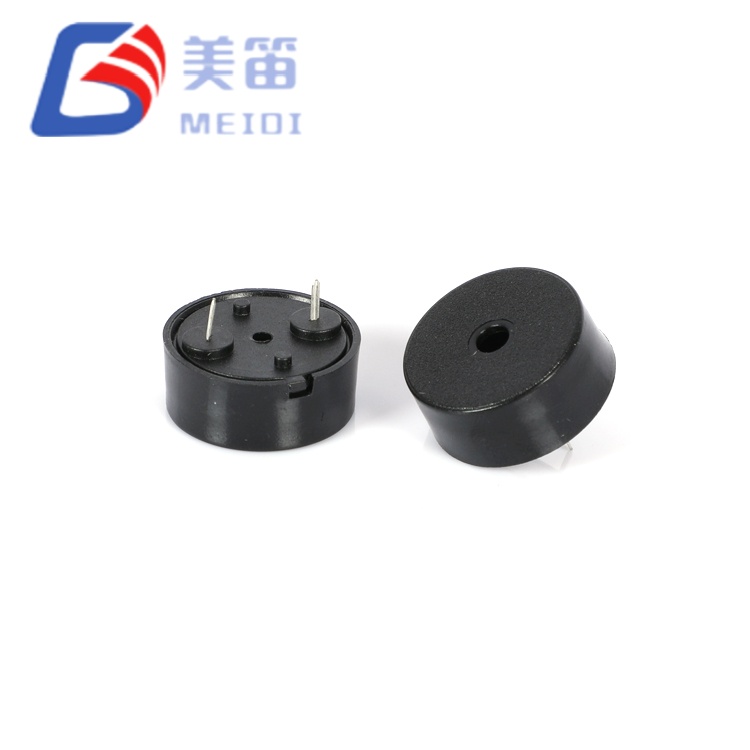

إن الطنان السلبي الكهرضغطي 1707 المزود بـ Pogo Pin عبارة عن مسبار سلبي من خلال الفتحة تم تصميمه لقبول صوت خارجي إشارة محرك التيار المتردد لتوليد النغمة. تشغل مساحة قطرها 17 ملم مع ارتفاع 7.5 ملم، مما يجعله مناسبًا لتخطيطات ثنائي الفينيل متعدد الكلور حيث تكون المساحة معتدلة مقيد. مع مستوى محرك مقدر يبلغ 5Vp‑p عند 4000 هرتز، فإنه يوفر صوتًا ضغط لا يقل عن 85 ديسيبل عند 10 سم مع الحفاظ على سحب التيار عند أو أقل من 10 مللي أمبير. يمتد نطاق جهد التشغيل من 1 فولت إلى 30 فولت من الذروة إلى الذروة، هكذا يقول المصممون يمكن توصيل الجرس مباشرة بدبوس وحدة التحكم الدقيقة أو تعزيز الإشارة إخراج صوتي أعلى. غلاف PBT الأسود متوافق مع الموجة والدليل ملامح لحام ويظل مستقرا ميكانيكيا عبر درجة حرارة التشغيل نطاق من -20 درجة مئوية إلى +70 درجة مئوية.
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | صفارة سلبية كهرضغطية (من خلال الفتحة) | — |
| الجهد المقنن | 5 فب-ص | حالة الاختبار المرجعي |
| جهد التشغيل | 1 – 30 فولت ف-ص | نطاق إشارة القيادة |
| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | 5 Vp‑p، موجة مربعة 4000 هرتز |
| الاستهلاك الحالي | ≥ 10 مللي أمبير | 5 Vp‑p، موجة مربعة 4000 هرتز |
| تردد الرنين | 4000 هرتز | في الظروف المقدرة |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية | غير التشغيل |
| الأبعاد (ضياء × ح) | 17.0 ± 0.3 × 7.5 ± 0.5 ملم | الجسم باستثناء الدبابيس |
| وزن | 1.35 جرام | عادي |
| مواد الإسكان | بي بي تي أسود | — |
| اللحام الموجي ★ | 260 ± 5 درجة مئوية، 4-6 ثواني | يوصى باستخدام 2-3 دورات |
| اللحام اليدوي ★ | 350 ± 10 درجة مئوية، 2-5 ثواني | يوصى باستخدام 2-3 دورات |
| مقاومة حرارة اللحام | 250 ± 5 درجة مئوية، 10 ± 0.5 ثانية | الجسم 2.0 ملم من اللحام |
تأتي البيانات أدناه من عينة مكونة من 10 وحدات مدفوعة بموجة مربعة تبلغ 5Vp‑p و4000 هرتز. وهو يعكس الانتشار النموذجي الذي لوحظ في الإنتاج. الحدود المضمونة هي المحددة في المواصفات الفنية أعلاه، وليس في مجموعة العينات هذه.
| لا. | مستوى ضغط الصوت (ديسيبل) | الحالي (مللي أمبير) | السعة (نف) | ضياء (مم) | همم) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
يتم أخذ قيم السعة من رؤوس تقرير الاختبار كمرجع وليست كذلك جزء من المواصفات المضمونة. اتصل بـ MEIDI لإجراء اختبار خاص بالدفعة الوثائق.
يتطلب هذا الطنان السلبي الكهرضغطي 1707 المزود بـ Pogo Pin موجة مربعة خارجية أو إشارة PWM تتمركز في 4000 هرتز. الأسلوب الشائع هو استخدام مخرجات مؤقت المتحكم الدقيق، على الرغم من أن سيكون ضغط الصوت عند المستويات المنطقية 3.3 فولت أو 5 فولت أقل من المستوى المقدر بـ 85 ديسيبل. للوصول إلى أحجام أعلى، يمكن لمخزن مؤقت ترانزستور أو بوابة منطقية رفع محرك الأقراص سعة تصل إلى الحد الأقصى 30Vp‑p. الحمل السعوي للجرس تقريبًا 12nF في البنيات النموذجية، ينتج طفرات تيار عابرة عند كل حافة إشارة. يساعد إدخال مقاومة سلسلة صغيرة في نطاق 100 أوم إلى 330 أوم على إدارة هذه المقاومة قمم دون انخفاض كبير في جهارة الصوت.
للإنتاج، يوصى باللحام الموجي عند درجة حرارة 260 درجة مئوية لمدة 4-6 ثوانٍ. دليل يتم أيضًا دعم اللحام عند 350 درجة مئوية لمدة 2-5 ثوانٍ، مع ما يصل إلى ثلاث درجات حرارية دورات المسموح بها. حافظ على خلوص لا يقل عن 2.0 ملم بين الهيكل و مصدر اللحام.
تركز MEIDI على إنتاج المكونات الصوتية منذ عام 2011. الشركة تدير منشأة في مقاطعة جيانغسو تضم أكثر من 500 موظف شهريًا يتجاوز الإخراج 50 مليون وحدة صفارة. تغطي العمليات الداخلية السيراميك تحضير المسحوق، الطباعة بالقطب الكهربائي، الاستقطاب، القولبة بالحقن، و التجميع الآلي، والذي يوفر معًا تحكمًا محكمًا في جودة المواد وفترات الإنتاج. يمر كل جهاز HNR‑1707 PA10 بنظام صوتي لنهاية الخط التحقق، ويتم أخذ عينات من كل دفعة لتسلسل الموثوقية المحدد في مواصفات المنتج. نموذج التصنيع المتكامل هذا معتمد لـ يدعم ISO9001 أداء الدفعة المتسق لكل من الكميات التجريبية والكميات أوامر كبيرة الحجم.
يمكن للمعدات التي تولد بالفعل موجة مربعة أو مخرجات PWM دمج ذلك الجرس دون إضافة دائرة مذبذب إضافية. الأجهزة التي تعمل بالبطارية الاستفادة من الاستهلاك المتواضع 10 مللي أمبير وغياب التيار الاحتياطي. يمكن للألواح الصناعية التي تعمل على حافلات 12V أو 24V DC أن تقود الجرس مباشرة ضمن نطاقه 1-30Vp‑p. المنتجات الاستهلاكية مثل أجهزة الاستشعار المنزلية الذكية، الأدوات الطبية المحمولة وأدوات الاختبار المحمولة تناسب أيضًا مقاس 17 مم البصمة. إذا كان الاستخدام المقصود يتضمن بيئات متعلقة بالسلامة أو بيئات منظمة، يرجى الاتصال بـ MEIDI للتحقق من الشهادات المعمول بها.
ما هي إشارة القيادة التي يحتاجها HNR-1707 PA10؟
يجب أن يتم تشغيله بواسطة شكل موجة تيار متردد، وعادةً ما تكون موجة مربعة أو PWM عند حوالي 4000 هرتز. لن ينتج جهد التيار المستمر وحده صوتًا وقد يضر بالعنصر.
هل يمكنني قيادتها مباشرة من دبوس متحكم؟
نعم، طالما أن الجهد الكهربي من الذروة إلى الذروة يقع ضمن نطاق 1-30 فولت. عند منطق 3.3 فولت أو 5 فولت، سيكون خرج الصوت أقل من المستوى المقدر بـ 85 ديسيبل. يمكن أن يزيد المخزن المؤقت للترانزستور من مستوى محرك الأقراص عند الحاجة إلى تنبيهات أعلى.
ما هي ملفات تعريف اللحام الموصى بها؟
يُفضل اللحام الموجي عند 260 درجة مئوية لمدة 4-6 ثوانٍ لتجميع الحجم. اللحام اليدوي عند 350 درجة مئوية لمدة 2-5 ثواني مقبول أيضًا، مع حد من ثلاث دورات حرارية. احتفظ دائمًا بالهيكل على بعد 2.0 مم على الأقل من حمام لحام أو طرف الحديد.
هل تردد الرنين له تسامح؟
تنص المواصفات على تردد مركزي يبلغ 4000 هرتز دون التسامح المعلن. بالنسبة للتصميمات الحساسة للتردد، يمكن أن توفر MEIDI توصيفًا إضافيًا البيانات للمساعدة في تحديد النطاق المتوقع في الإنتاج.
للحصول على أوراق بيانات كاملة، أو منحنيات استجابة التردد، أو الجودة الخاصة بالدُفعة السجلات، يرجى الاتصال MEIDI مع تفاصيل المشروع الخاص بك. الدعم الهندسي يستجيب عادة خلال يوم عمل واحد.
