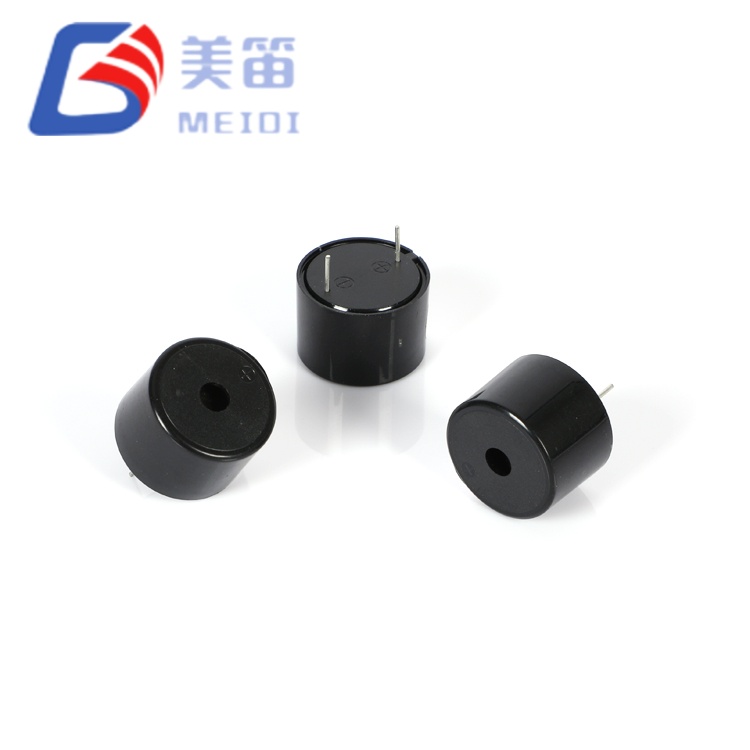

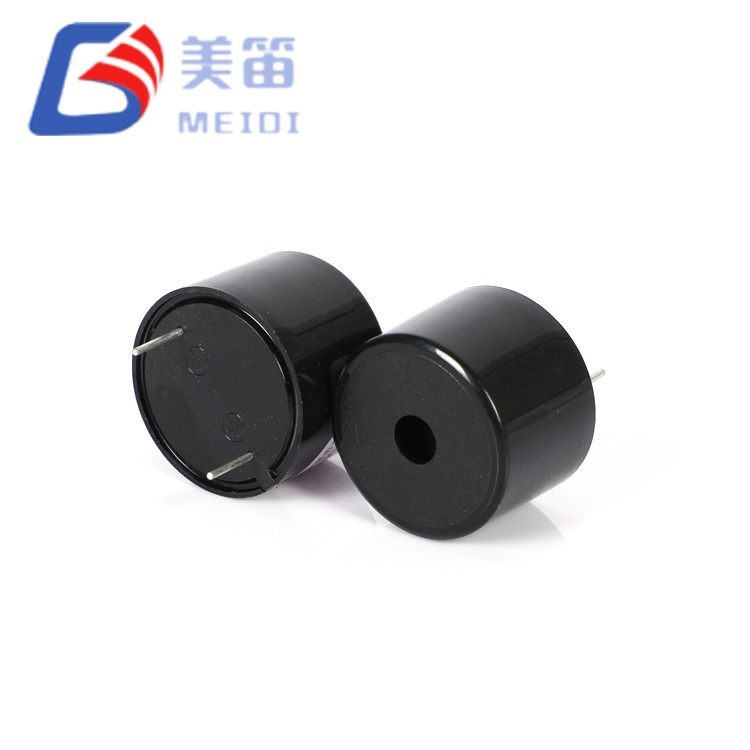

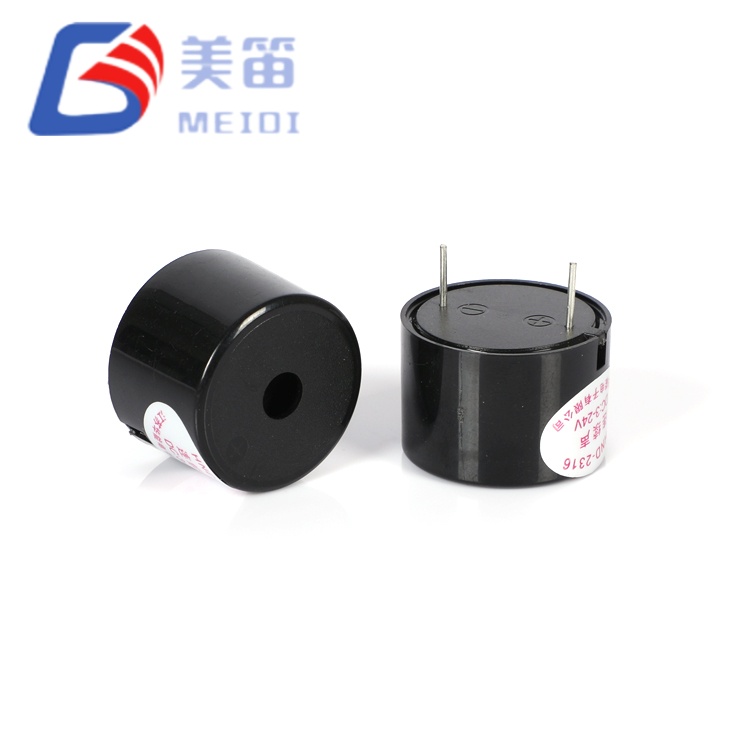

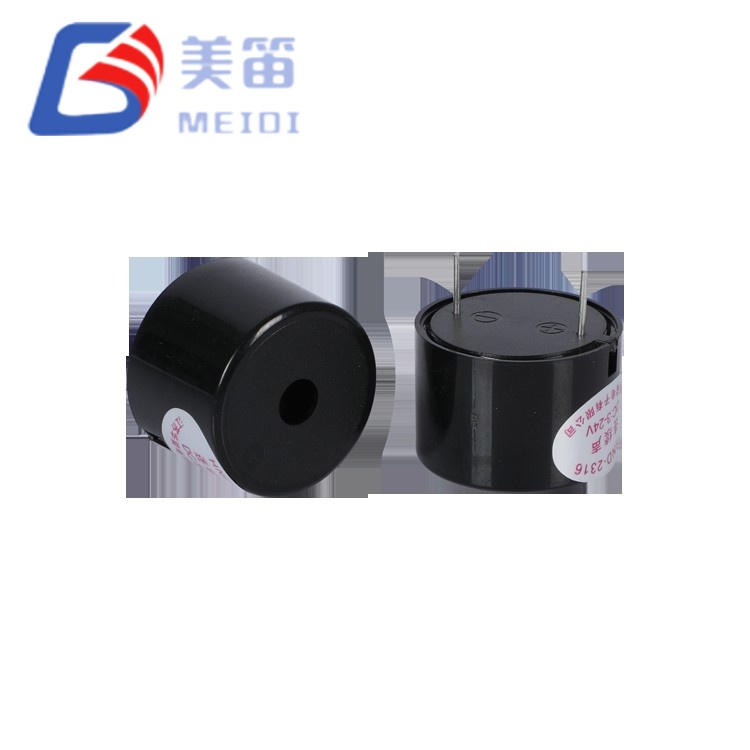

بالنسبة للمعدات التي توفر بالفعل سكة طاقة للتيار المستمر، يوفر الطنان الكهروضغطي النشط 2316 حل تنبيه صوتي مستقل لا يتطلب أي مشغل صوت خارجي أو مولد إشارة. داخل غلاف ABS الأسود - بقطر 23 مم وطول 16 مم - يتم إقران غشاء بيزو بقطر 23 مم بدائرة تذبذب مدمجة. يؤدي تطبيق أي جهد يتراوح بين 3V و24V DC إلى إنتاج نغمة تتمحور حول 3000 هرتز على الفور. عند تشغيله عند 12VDC الاسمي، يصل مستوى ضغط الصوت إلى 90 ديسيبل على الأقل على مسافة 10 سم، بينما يظل الاستهلاك الحالي أقل من 10 مللي أمبير. تزن الوحدة 5 جرام ويتم تركيبها من خلال دبابيس قياسية من خلال الفتحات، مما يجعل من السهل دمجها في اللوحات الملحومة الموجية أو المجمعة يدويًا.
تذبذب مدمج - ينتج جهد التيار المباشر نغمة 3000 هرتز مباشرة
تصنيف 12 فولت تيار مستمر، نطاق تشغيل من 3 إلى 24 فولت تيار مستمر
≥90 ديسيبل SPL عند 10 سم، واستهلاك ≥10 مللي أمبير في ظل ظروف اختبار محددة
حزمة بفتحة Φ23.0×16.0 مم، 5 جرام
التشغيل المستمر من -20 درجة مئوية إلى +80 درجة مئوية
الدائرة الداخلية للطنان الكهرضغطي النشط 2316 عبارة عن طوبولوجيا ذاتية التأرجح تثير الإثارة الحجاب الحاجز الكهروإجهادي في رنينه الميكانيكي. المصمم يحتاج فقط إلى توفير جهد تيار مستمر في حدود 3-24 فولت؛ يتعامل IC الموجود على اللوحة مع توليد التردد وقيادة تشكيل الموجي. وهذا يلغي الحاجة إلى مصدر ساعة خارجي ويبسط تخطيط ثنائي الفينيل متعدد الكلور.
يتم تحديد الاستهلاك الحالي عند ≥10mA عند قياسه بموجة مربعة 12Vp‑p عند 3000 هرتز، وعادةً ما ينخفض السحب الفعلي تحت تشغيل التيار المباشر إلى أقل من 6 مللي أمبير، كما هو موضح في تقرير الاختبار. يستوعب التسامح الواسع للإمداد تسوس جهد البطارية، محولات غير منظمة، وتقلبات الحافلات الصناعية دون التأثير على النغمة الاستقرار.
بالنسبة للحام، يتم استخدام كل من الطرق الموجية (260 درجة مئوية، 4–6 ثوانٍ) والطرق اليدوية (350 درجة مئوية، 2–5 ثوانٍ) متوافق، بحد أقصى 2-3 دورات حرارية. التخليص الموصى به بين السكن وحمام اللحام 2.0 ملم.
| المعلمة | قيمة | شروط الاختبار / الملاحظات |
| نوع المنتج | صفارة نشطة كهرضغطية | — |
| الجهد المقنن | 12 فولت تيار مستمر | — |
| جهد التشغيل | 3-24 فولت تيار مستمر | — |
| تردد الرنين | 3000 ± 500 هرتز | — |
| إخراج الصوت عند 10 سم | ≥90 ديسيبل | موجة مربعة 3000 هرتز، 12 Vp‑p |
| الاستهلاك الحالي | ≥10 مللي أمبير | موجة مربعة 3000 هرتز، 12 Vp-p؛ المواصفات ≥10mA؛ قد يشير رأس تقرير الاختبار إلى ≥15mA — راجع تقرير الاختبار |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +80 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +85 درجة مئوية | غير التشغيل |

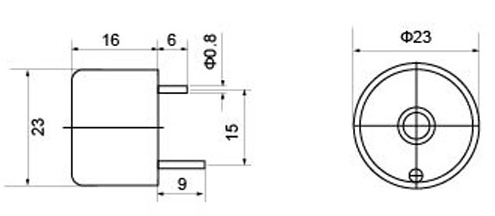

| الأبعاد (ضياء × ح) | Φ23 ± 0.5 × 16 ± 0.3 مم | الجسم فقط؛ تسامح الرسم ± 0.5 مم ما لم يتم تحديده |
| وزن | 5 جرام | — |
| مواد الإسكان | ABS أسود | — |
| السعة | 12 ± 40% نانو فاراد | القيمة المرجعية لكل رأس المواصفات؛ لم يتم التحقق منها لكل عينة |
| نوع التركيب | من خلال هول | موجة / لحام يدوي |
يتم أخذ عينات من كل دفعة إنتاج من HND-2316 للعناصر السبعة التالية تسلسل الموثوقية تعد الشروط جزءًا من خطة الجودة ISO9001 الخاصة بـ MEIDI و مصممة لتمثيل الضغوط البيئية التي تمت مواجهتها أثناء النقل، التخزين، والتشغيل.
| عنصر الاختبار | حالة | معايير القبول |
| رطوبة | 50 ± 5 درجة مئوية، 90-95% رطوبة نسبية، 48 ساعة | جميع المواصفات راضية بعد الشفاء |
| ارتفاع درجة الحرارة | +80 ± 2 درجة مئوية، 48 ساعة | جميع المواصفات راضية بعد الشفاء |
| درجة حرارة منخفضة | -30 ± 2 درجة مئوية، 48 ساعة | جميع المواصفات راضية بعد الشفاء |
| درجة حرارة ركوب الدراجات | -30 درجة مئوية ↔ +80 درجة مئوية، 30 دقيقة بقاء، 5 دورات | جميع المواصفات راضية بعد الشفاء |
| يسقط | 75 سم إلى 10 ملم من الخشب الصلب، 3 قطرات | تم التحقق من المظهر والأداء الكهربائي |
| اهتزاز | 10–55 هرتز، سعة فردية 1.0 مم، محاور XYZ، إجمالي 0.5 ساعة | لا يوجد تدهور ميكانيكي أو كهربائي |
| مقاومة حرارة اللحام | 250 ± 5 درجة مئوية، 10 ± 0.5 ثانية، مسافة 2.0 ملم من الجسم إلى اللحام | الأبعاد والأداء تلبي المواصفات |
تم بناء الطنان الكهرضغطي النشط 2316 في موقع إنتاج MEIDI في Jiangsu، حيث يتم تصنيع الخطوط الآلية التعامل مع ربط العناصر الانضغاطية، وتجميع ثنائي الفينيل متعدد الكلور، وإغلاق الغلاف، والصوت النهائي اختبار. تقوم كل وحدة بتمرير فحص نهاية السطر الذي يسجل مستوى ضغط الصوت (SPL) والتردد و التيار عند 12Vp-p، 3000 هرتز. يتم تسجيل البيانات للتتبع. تتضمن الضوابط أثناء العملية التحقق من المواد الواردة ووصلة اللحام التفتيش وأخذ عينات الموثوقية الدورية وفقا للبروتوكول الموصوفة أعلاه.
مع أكثر من عقد من الخبرة في تصنيع الجرس، تحافظ MEIDI على قدرة تتجاوز 50 مليون وحدة شهريًا عبر خطوط إنتاجها، مدعومة بتصنيع القوالب الداخلية ومعالجة السيراميك. هذا العمودي يساعد التكامل على ضمان إمدادات مستقرة وجودة دفعة متسقة العملاء الذين يحتاجون إلى كميات من النماذج الأولية وعمليات تسليم كبيرة الحجم.
لوحات حالة الماكينة التي تعمل بالتيار المستمر في المصانع، تعمل على ناقل 12 فولت أو 24 فولت.
الأجهزة الطبية مثل أجهزة مراقبة المرضى أو مضخات التسريب، حيث تكون بسيطة مطلوب نغمة تنبيه DC بدون خطوط إشارة إضافية.
لوحات مفاتيح الإنذار الأمني ووحدات التحكم في الوصول المزودة بمجموعة PCB ذات الفتحات.
مؤشرات مقصورة السيارة (رنين فتح الباب، تحذير حزام الأمان) مدعومة من سكة بطارية 12 فولت.
أدوات الاختبار المحمولة التي تعمل من خلية ليثيوم أيون 3.7 فولت، باستخدام نطاق جهد واسع للحفاظ على إمكانية السمع أثناء تفريغ البطارية.

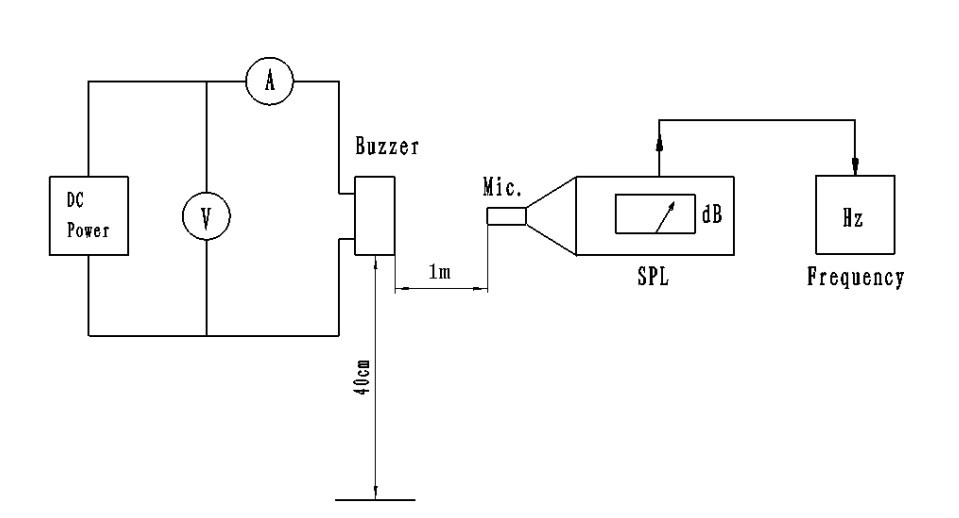

تم جمع بيانات العينات العشرة التالية بموجة مربعة 12Vp-p عند 3000 هرتز. تتجاوز قيم SPL المقاسة (99-105 ديسيبل) الحد الأدنى الذي يبلغ ≥90 ديسيبل. الحالي القراءات (5.00-5.33 مللي أمبير) تقع ضمن حد المعلمة ≥10 مللي أمبير وأيضًا أقل من الرقم ≥15mA الذي يُشار إليه أحيانًا في رؤوس التقرير. التردد تقع القياسات (3050–3200 هرتز) ضمن مواصفات 3000±500 هرتز. تم تأكيد الأبعاد بتفاوتات Φ23×16mm.
| عينة | مستوى ضغط الصوت (ديسيبل) | الحالي (مللي أمبير) | التردد (هرتز) | القطر (مم) | الارتفاع (مم) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
الخلاصة: تمرير. يتوافق المظهر والقطبية واتجاه الشريط.
1. قم بتطبيق جهد التيار المستمر فقط خلال 3-24 فولت، وقد يكون هناك انتقالات عابرة أو قطبية عكسية إتلاف IC الداخلي بشكل دائم.
2. السكن غير مغلق. منع السوائل أو بقايا التدفق أو التنظيف المذيبات من دخول منفذ الصوت.
3. في البيئات التي تحتوي على غازات مسببة للتآكل (على سبيل المثال، H₂S، SO₂)، قم بإيواء الجرس في حجرة محمية أو استخدم طلاءًا مطابقًا على أطراف التوصيل فقط.
4. إخراج الصوت حساس لجهد الإمداد. تحقق من أن السكك الحديدية الخاصة بك يمكنه توصيل التيار المطلوب، خاصة عند مشاركة عدة صفارات نفس المصدر.
5. لا تسد الفتحة الصوتية. حتى الانسداد الجزئي يمكن أن يقلل SPL بعدة ديسيبل وتغيير التردد.
6. قم بتخزينها في أكياس محكمة الغلق مع مادة مجففة حتى يتم التجميع. الرطوبة يمكن أن تتأكسد دبابيس وتؤثر على قابلية اللحام.
1. هل يحتاج HND-2316 إلى إشارة خارجية لإنتاج الصوت؟
لا، فالمذبذب المدمج يولد نغمة 3000 هرتز بمجرد جهد التيار المستمر يتم تطبيقه. ليست هناك حاجة لوحدة تحكم دقيقة أو مؤقت IC أو إشارة PWM.
2. لماذا يستخدم تقرير الاختبار موجة مربعة عندما يعمل الجرس على التيار المستمر؟
تعد الموجة المربعة 12Vp‑p معيارًا للتوصيف يستخدم للتحقق من الصوت الأداء في ظل الظروف الكهربائية التي تسيطر عليها. تحت العرض العاصمة، والداخلية تنتج الدائرة شكل موجة محرك مماثل. للحصول على بيانات SPL لمحرك DC، اتصل بـ MEIDI.
3. تشير المواصفات إلى ≥10mA، لكن رأس تقرير الاختبار يذكر أحيانًا ≥15 مللي أمبير. ما هي القيمة التي تنطبق؟
إن جدول معلمات المنتج ≥10mA هو المواصفات الأساسية. ≥15mA الرقم الموجود في بعض رؤوس تقارير الاختبار يمثل عدم تناسق في الوثائق. فعلي تؤكد قياسات العينة (عادة حوالي 5 مللي أمبير) الحد الأدنى. يمكن أن تقدم MEIDI توضيحًا للمواصفات لطلبك.
4. هل يمكنني استخدام HND-2316 مع متحكم دقيق 3.3 فولت؟

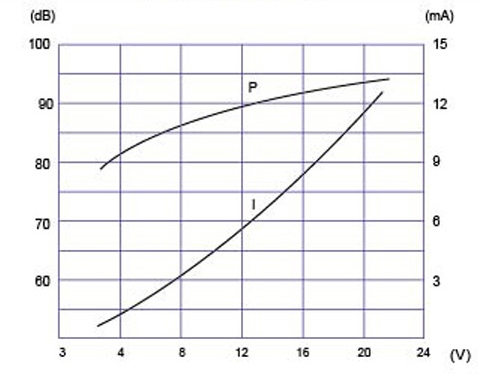

نعم، طالما أن السكة 3.3 فولت تقع ضمن نطاق التشغيل 3-24 فولت ويمكنها ذلك مصدر التيار المطلوب. سيكون SPL أقل من 12 فولت؛ اتصل بـ MEIDI لـ منحنيات توصيف الجهد مقابل SPL.
5. ما هو ملف اللحام الموصى به للحام الموجي؟
لحام مموج عند درجة حرارة 260±5 درجة مئوية لمدة 4-6 ثوانٍ، مع الاحتفاظ بالجسم على الأقل 2.0 ملم من موجة اللحام. يُسمح بما يصل إلى 2-3 تمريرات. اللحام اليدوي في 350 درجة مئوية لمدة 2-5 ثواني مقبولة أيضًا.
6. هل HND-2316 مناسب للاستخدام الخارجي؟
يدعم نطاق درجة حرارة التشغيل الظروف الخارجية المعتدلة، ولكن السكن ليس مقاومًا للعوامل الجوية. إذا كان التعرض للمطر أو الغبار ممكنًا، ضعه الجرس داخل حاوية مقاومة للماء جيدة التهوية.
بالنسبة لأوراق البيانات، أو توصيف محرك الأقراص DC، أو تقارير الموثوقية، أو التطبيق دعم HND-2316، اتصل بـ MEIDI بخصوص متطلباتك. الهندسة يتم الرد عادةً خلال يوم عمل واحد.
