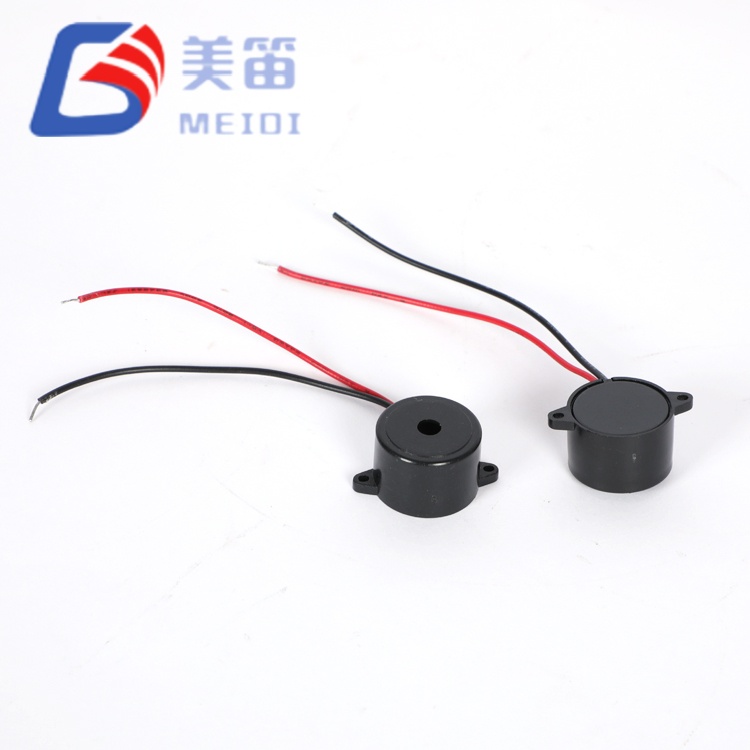

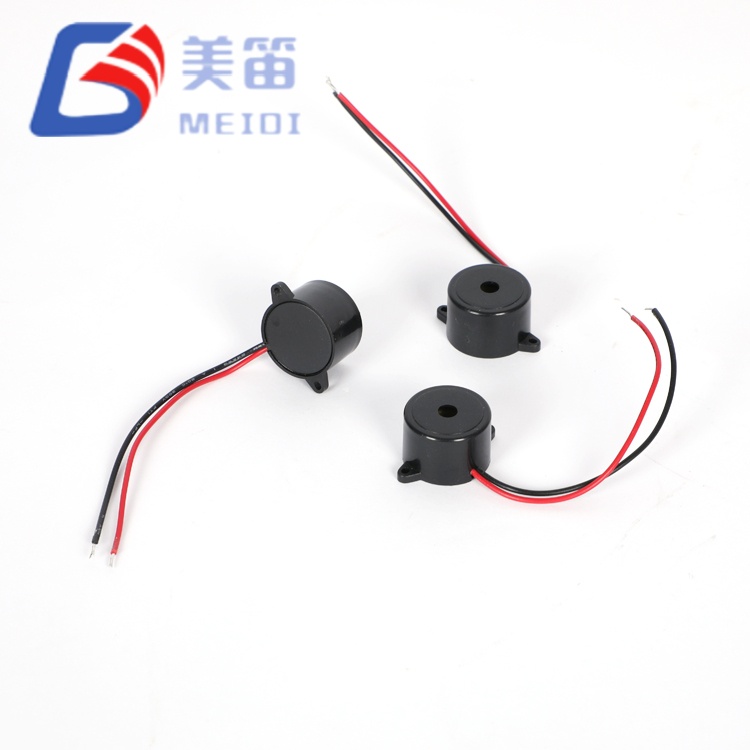

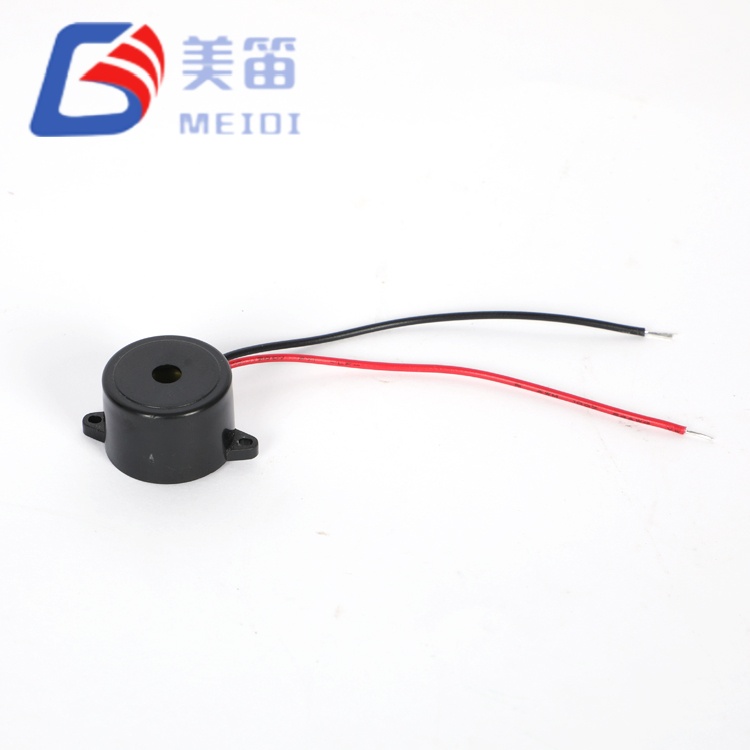

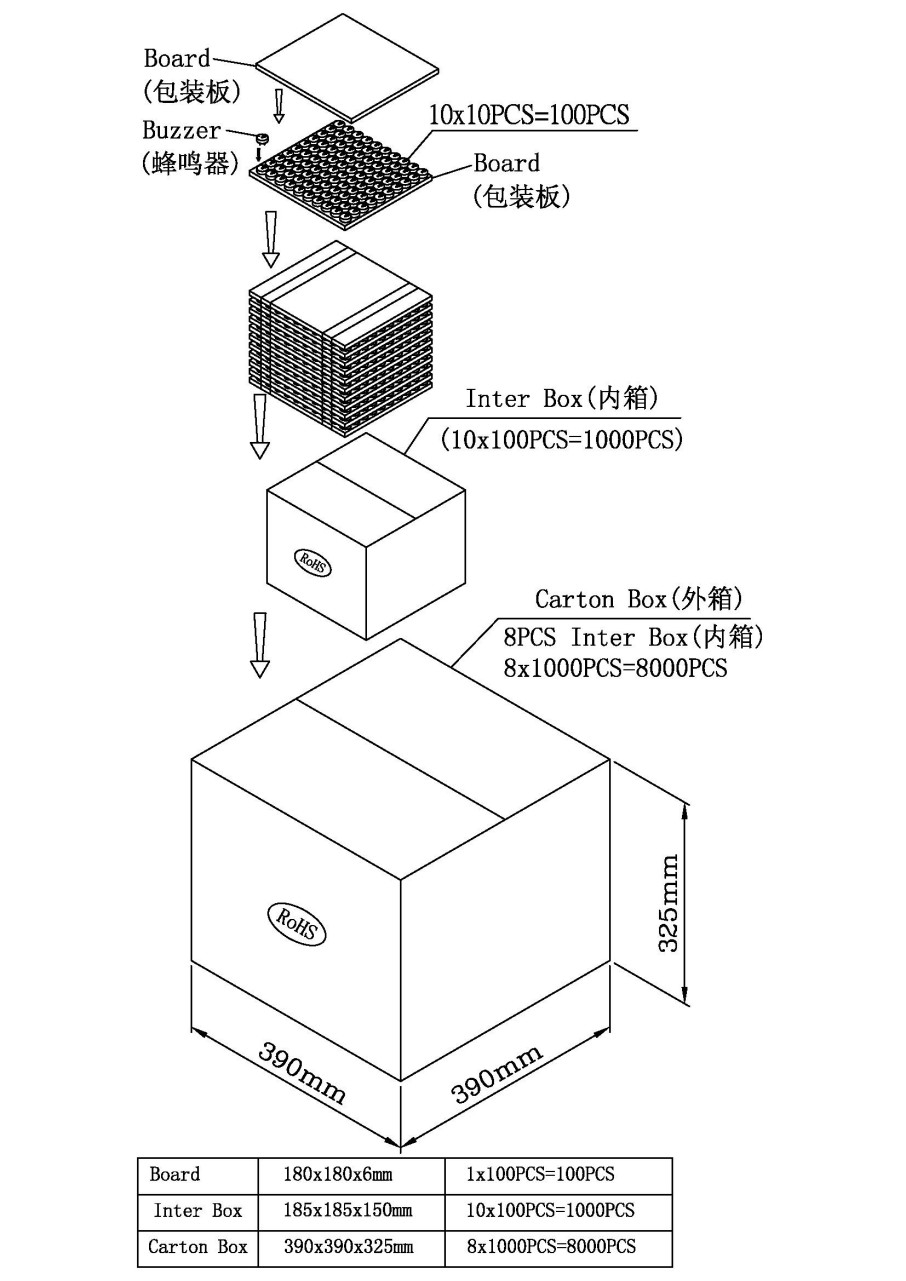

HND-2316L هو تكوين سلك الرصاص لمنصة الجرس النشطة 23 مم من MEIDI. إنه يدمج نفس المحرك الصوتي ودائرة القيادة مثل الطنان الكهرضغطي النشط 2316 عبر الفتحة مع أسلاك توصيل ولكنه يستبدل دبابيس PCB بأسلاك طيران، مما يسمح بفصل مصدر الصوت عن لوحة الدائرة. يستجيب المذبذب المدمج لأي مصدر تيار مستمر بين 3 فولت و 24 فولت ويوفر نغمة 3000 هرتز. عند تصنيف 12VDC، يصل مستوى ضغط الصوت ما لا يقل عن 90 ديسيبل مقاس 10 سم. يحتفظ غلاف ABS ببصمة Φ23×16mm، ويزن التجميع بأكمله 5 جرام. يتم تحديد هذا الجزء عادة عند الجرس يجب أن يكون موجودًا خلف الشبكة الأمامية، أو داخل باب مفصلي، أو على ارتفاع مختلف من العلبة الإلكترونية الرئيسية.
إنهاء سلك الرصاص لوضعه عن بعد بعيدًا عن PCB
الأداء الكهربائي والصوتي مطابق لـ HND-2316: ≥90dB، 3000 هرتز
دائرة محرك مدمجة - تصنيف 12 فولت تيار مستمر، نطاق تشغيل من 3 إلى 24 فولت تيار مستمر

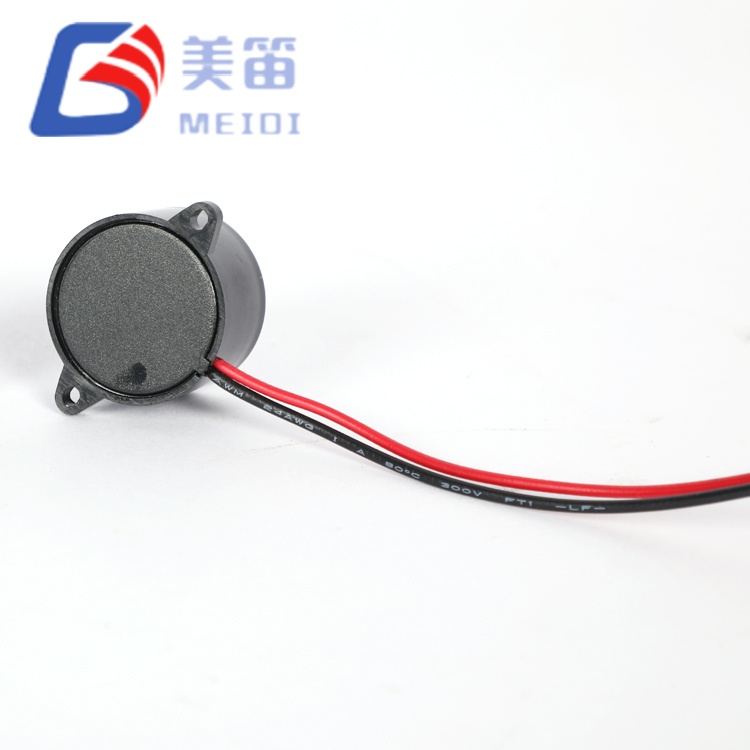

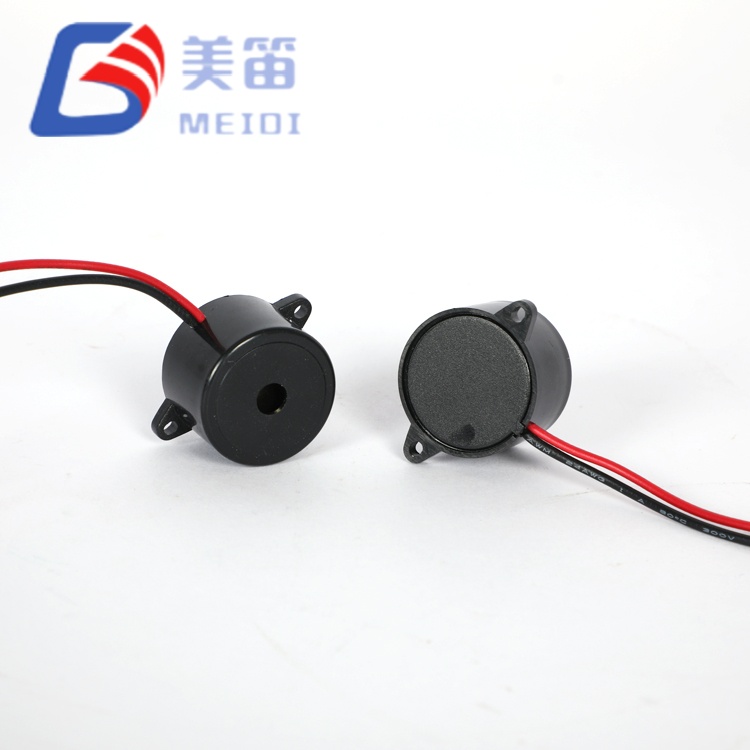

غلاف ABS أسود، Φ23×16 مم، 5 جرام
تنتج شركة MEIDI الطنان الكهرضغطي النشط 2316 المزود بأسلاك في منشأة Jiangsu، حيث يتم تسلسل التجميع يشتمل على رابط سيراميك بيزو، وإدخال ثنائي الفينيل متعدد الكلور، وإغلاق الغطاء، وغطاء مخصص خطوة لحام سلك الرصاص. الأسلاك المقطوعة مسبقًا ملحومة يدويًا أو ملحومة بالمقاومة إلى محطات الجرس تحت درجة الحرارة المراقبة ووقت السكون. اختبار السحب هو يتم تطبيقها على عينة من كل دفعة للتحقق من السلامة الميكانيكية. يتبع السلك الملحق، يتم فحص كل وحدة صوتيًا: SPL، والتردد، والتيار تم قياسه عند 12Vp-p، 3000 هرتز باستخدام محطة اختبار آلية. معدل المرور ويتم تسجيل توزيع SPL لتتبع الدفعة.
نفس مجموعة الموثوقية المكونة من سبعة عناصر المستخدمة في HND-2316 (الرطوبة ودرجة الحرارة العالية التخزين، التخزين في درجات الحرارة المنخفضة، التدوير الحراري، السقوط، الاهتزاز، مقاومة حرارة اللحام) يتم تطبيقه على عينات HND-2316L. نتائج الاختبار متاحة للعملاء الذين يحتاجون بيانات التأهيل كجزء من عملية الموافقة على المكونات الخاصة بهم.
| المعلمة | قيمة | شروط الاختبار / الملاحظات |
| نوع المنتج | طنان نشط كهرضغطية مع أسلاك الرصاص | — |
| الجهد المقنن | 12 فولت تيار مستمر | — |
| جهد التشغيل | 3-24 فولت تيار مستمر | — |
| تردد الرنين | 3000 ± 500 هرتز | — |
| إخراج الصوت عند 10 سم | ≥90 ديسيبل | موجة مربعة 3000 هرتز، 12 Vp‑p |
| الاستهلاك الحالي | ≥10 مللي أمبير | موجة مربعة 3000 هرتز، 12 Vp-p؛ جدول المعلمات ≥10mA؛ قد يشير رأس تقرير الاختبار إلى ≥15mA - راجع ملخص تقرير الاختبار |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +80 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +85 درجة مئوية | غير التشغيل |

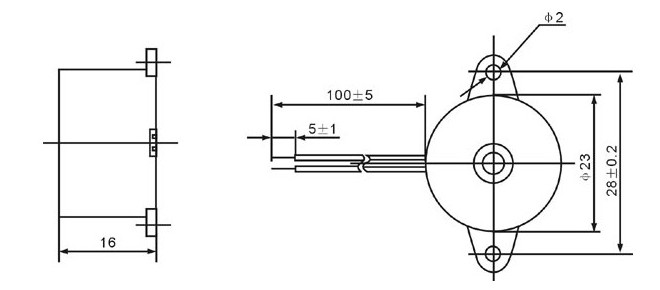

| الأبعاد (ضياء × ح) | Φ23 ± 0.5 × 16 ± 0.3 مم | الجسم فقط؛ تسامح الرسم ± 0.5 مم ما لم يتم تحديده |
| وزن | 5 جرام | — |
| مواد الإسكان | ABS أسود | — |
| السعة | 12 ± 40% نانو فاراد | القيمة المرجعية لكل رأس المواصفات؛ لم يتم التحقق منها لكل عينة |
| نوع الاتصال | أسلاك الرصاص | لحام يدوي يؤدي |
نظرًا لأن الطنان الكهرضغطي النشط 2316 المزود بسلك الرصاص غير مقيد ببصمة PCB، يتمتع المصممون بالحرية في ضع الجرس للحصول على أقصى قدر من السمع أو ليناسب الأشكال الهندسية غير المنتظمة. تساعد بعض الممارسات في الحفاظ على الموثوقية على المدى الطويل:
نقاط ربط الأسلاك:داخل العلبة المضيفة، قم بتوجيه الخيوط إلى أ كتلة طرفية ثابتة أو استخدم ربطة كابل مثبتة على مسافة 20-30 مم من جسم الجرس. يؤدي ذلك إلى عزل الوصلات الملحومة عن الاهتزاز والسحب العرضي.
اعتبارات طول الرصاص:يتم تقديم أطوال الأسلاك القياسية؛ لفترة أطول يمكن توفير خيارات مخصصة. عند تحديد العملاء المتوقعين الممتدين، ضع في اعتبارك العناصر المضافة مقاومة السلسلة وتأثيرها الضئيل على مدخلات بيزو عالية المعاوقة، ولكن أيضًا إمكانية إشعاع EMI من المذبذب الداخلي للجرس. أ يمكن لترتيب الزوج الملتوي أو حبة الفريت الصغيرة أن تخفف من ذلك في الدوائر الحساسة.
الصوتيات الضميمة:إذا تم وضع الجرس خلف لوحة مثقبة أو الشبكة، تأكد من أن المنطقة المفتوحة تعادل على الأقل قطر منفذ الصوت. يمكن أن تؤدي الفتحة المقيدة بشدة إلى تخفيف مستوى ضغط الصوت (SPL) بعدة ديسيبل.
اللحام اليدوي للخيوط:درجة حرارة الحديد 350±10 درجة مئوية لمدة 2-5 ثواني يوصى باستخدام الحرارة بشكل أساسي على السلك. تجنب رفع أو ثني سلك عند مخرج السكن أثناء المناولة.
لوحات المعدات حيث يتم تثبيت الجرس على الواجهة الأمامية ويتم توصيله بسلك مرة أخرى إلى أ توجد لوحة التحكم بشكل أعمق في الهيكل.
أجهزة الكشف الأمنية التي تتطلب تنبيهًا مسموعًا على ارتفاع معين، منفصلة من إلكترونيات الاستشعار.
آلات صناعية ذات نقاط إنذار موزعة، جميعها متصلة عبر أحزمة الأسلاك إلى وحدة تحكم منطقية واحدة.
إضافات ما بعد البيع للسيارات (مجموعات أجهزة استشعار وقوف السيارات، مؤشرات النقطة العمياء) حيث يتم ربط الجرس بدائرة 12 فولت موجودة.
تعمل مشاريع التعديل التحديثي على استبدال جهاز الجرس المثبت على PCB الفاشل بما يعادله من سلك الرصاص عندما تكون إعادة صياغة اللوحة غير عملية.

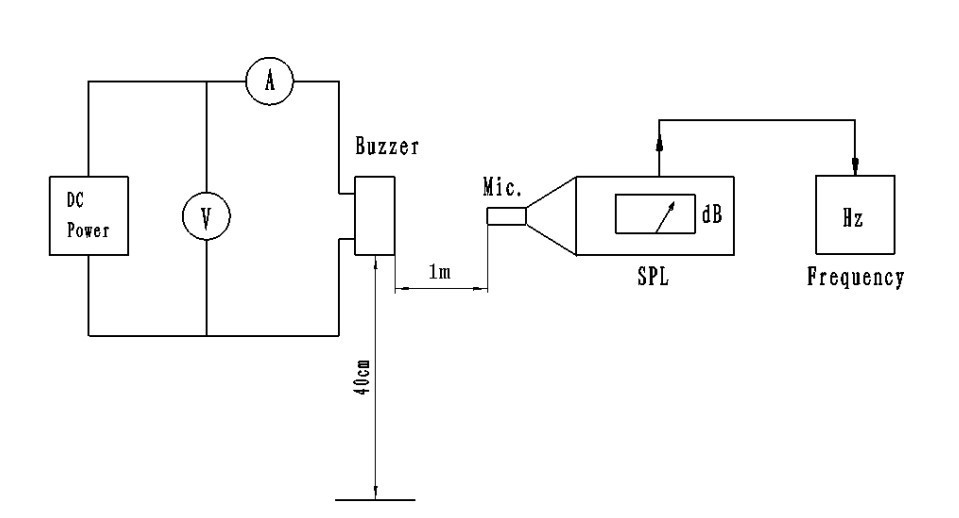

يتبع الجرس الكهرضغطي النشط 2316 المزود بأسلاك توصيل نفس بروتوكول الاختبار الصوتي مثل HND-2316: 12Vp-p المربع موجة عند 3000 هرتز، مقاسة عند 10 سم. تؤكد بيانات العينة مستوى ضغط الصوت (SPL) ≥90 ديسيبل والتردد ضمن 3000 ± 500 هرتز. تسرد بعض رؤوس تقارير الاختبار الحد الحالي الذي يبلغ ≥15mA، والذي يختلف عن قيمة 10mA في جدول المعلمات. في الممارسة العملية، قياس التيار القيم دائمًا أقل بكثير من كلا الحدين. لتوثيق الاختبار المقابلة لمجموعة تسليم محددة، اتصل بـ MEIDI.
الخلاصة: تمرير. المظهر، والقطبية، ومرفق الأسلاك يفي بمعايير القبول.
1. قم بتطبيق جهد التيار المستمر فقط ضمن نافذة 3-24 فولت. العابرين خارج هذا النطاق قد يؤدي إلى تلف مذبذب IC.
2. الغلاف مفتوح وغير مصمم لمقاومة دخول السائل. احتفظ بالصوت ميناء جاف وخالي من بقايا التدفق.
3. في البيئات التي تحتوي على غازات مسببة للتآكل (الأمونيا ومركبات الكبريت)، ضع المادة الجرس في حجرة محمية أو تطبيق طلاء مطابق فقط على منطقة المحطة، وتجنب الحجاب الحاجز الصوتي.
4. يعتمد SPL على العرض. تحقق من أن جهد القيادة والتيار المتاح تلبية متطلبات الجرس تحت الحمل.
5. لا تعيق منفذ الصوت. حتى التغطية الجزئية يمكن أن تقلل من الناتج 3 – 6 ديسيبل وقم بتغيير ذروة الرنين.
6. يُخزن في مكان مغلق بمادة مجففة. Moisture absorption can oxidize lead‑wire strands وتقليل قابلية اللحام.
7. بعد التركيب، قم بتأمين الأسلاك بمادة تخفيف الضغط. أسلاك غير مقيدة يمكن أن ينقل صدمة ميكانيكية إلى وصلات اللحام، مما يسبب في النهاية اتصال متقطع.
س1: هل HND-2316L مطابق كهربائيًا لـ HND-2316؟
نعم. كلاهما يشتركان في نفس الجهد المقنن، ونطاق التشغيل، والتردد، وSPL، و المواصفات الحالية. والفرق الوحيد هو أسلوب الإنهاء: أسلاك الرصاص مقابل دبابيس من خلال ثقب.
س2: هل يمكنني الحصول على HND‑2316L بأطوال سلكية أو أطراف موصلات مخصصة؟
تتوفر أطوال الرصاص المخصصة، ومقاييس الأسلاك، وإنهاء الموصل. يتم تطبيق الحد الأدنى النموذجي لكميات الطلب. اتصل بـ MEIDI بالتحديد متطلبات الاستجابة للجدوى.
Q3: يظهر تقرير الاختبار أحيانًا ≥15mA. ما هو الحد الحالي الذي يجب أن أستخدمه؟
يوضح جدول معلمات المنتج ≥10 مللي أمبير، وقياسات العينة الفعلية هي عادة حوالي 5 مللي أمبير. يعتبر الرقم ≥15mA في بعض رؤوس التقارير بمثابة توثيق التناقض. بالنسبة لطلبك المحدد، تنطبق قيمة ≥10mA ما لم خلاف ذلك تم تأكيده بواسطة MEIDI.
س4: ما هي أقصى مسافة يمكنني وضع الجرس فيها من حلبة القيادة؟
لا يوجد حد وظيفي صارم للمسافات القصيرة. لأطوال الأسلاك التي تتجاوز 1 متر، ضع في اعتبارك انخفاض الجهد في السلك (لا يكاد يذكر بالنسبة لانخفاض الجرس الحالي) وإمكانية يشع EMI. زوج ملتوي أو حبة الفريت يوصى به لتشغيل الكابلات الطويلة في الأنظمة الحساسة للضوضاء.
س 5: هل أسلاك الرصاص مناسبة للتجعيد الآلي أو إنهاء IDC؟
يستخدم السلك القياسي موصلات مجدولة يمكن تجعيدها بالطريقة المناسبة محطات. لا يوصى باستخدام وصلة إزاحة العزل (IDC) بسبب مقياس السلك ونوع العزل. اتصل بـ MEIDI للحصول على ورقة مواصفات الأسلاك.
س6: هل يمكن استخدام HND‑2316L في الهواء الطلق؟
يسمح نطاق درجة حرارة التشغيل بالاستخدام الخارجي في المناخات المعتدلة، ولكن السكن ليس مقاومًا للعوامل الجوية. التعرض المباشر للمطر أو الغبار أو التكاثف يجب تجنب الرطوبة. بالنسبة للتركيبات الخارجية، ضع الجرس في الداخل حاوية جيدة التهوية ومقاومة للماء.
لتلقي أوراق البيانات الكاملة أو رسومات تكوين الأسلاك أو اختبار الموثوقية تقارير HND-2316L، تواصل مع MEIDI بتفاصيل مشروعك. عادةً ما يستجيب الدعم الهندسي خلال يوم عمل واحد.
