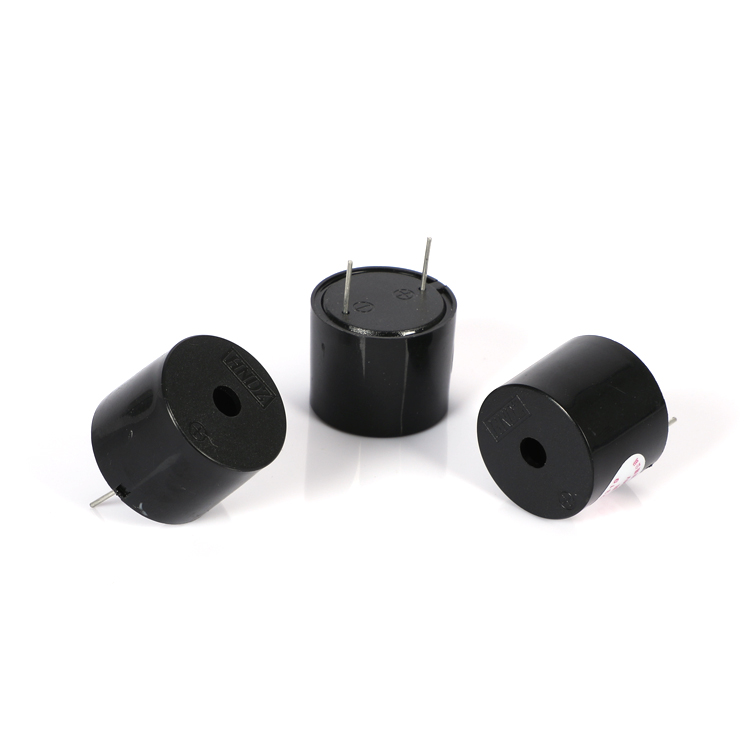

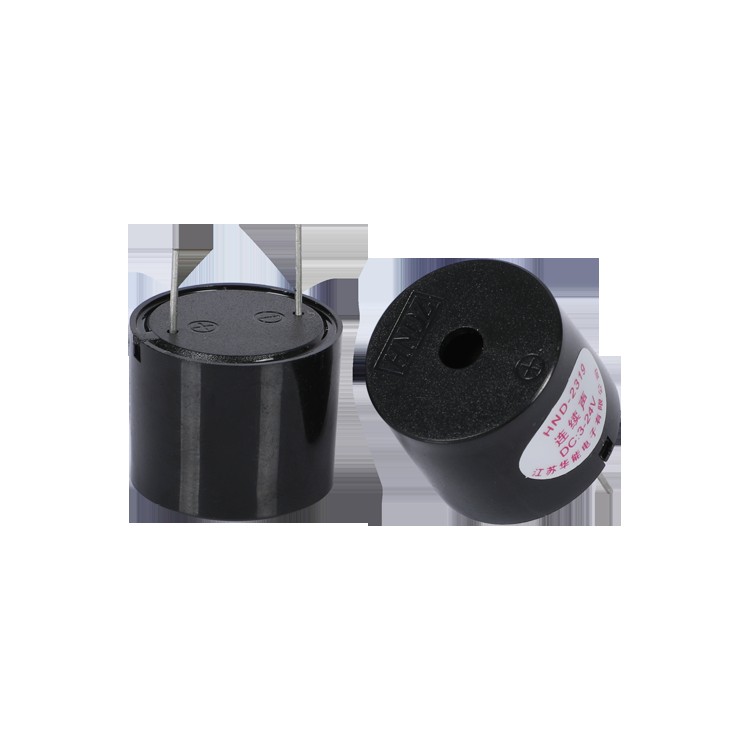

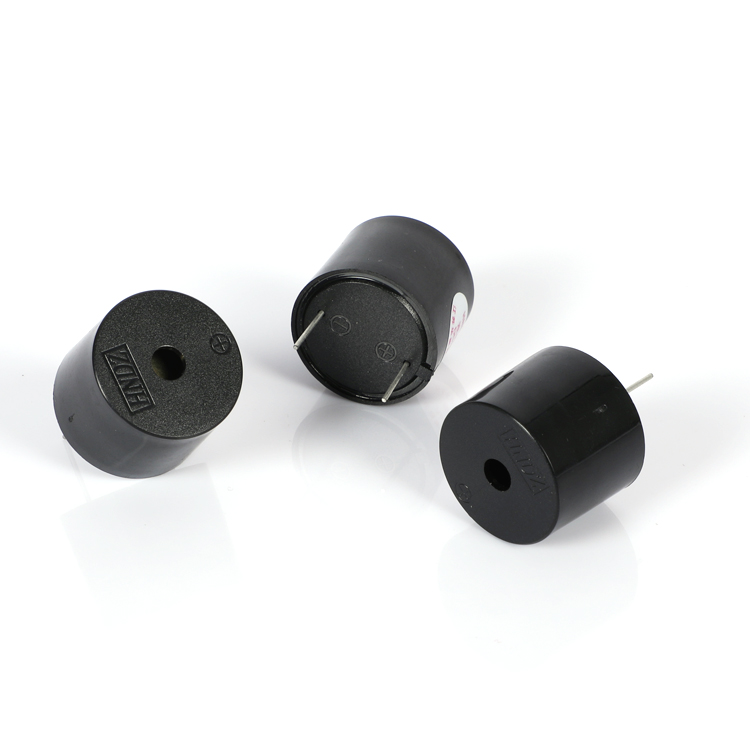

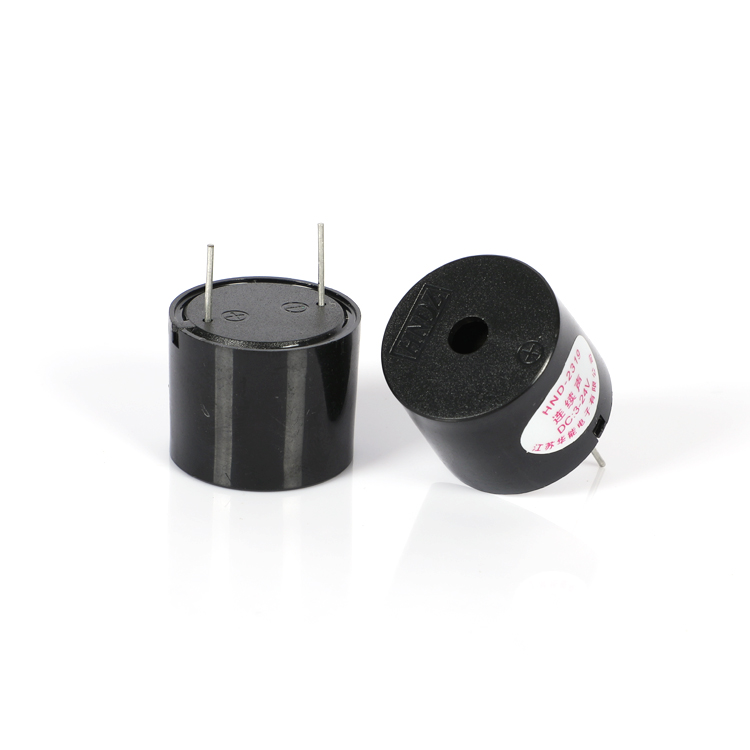

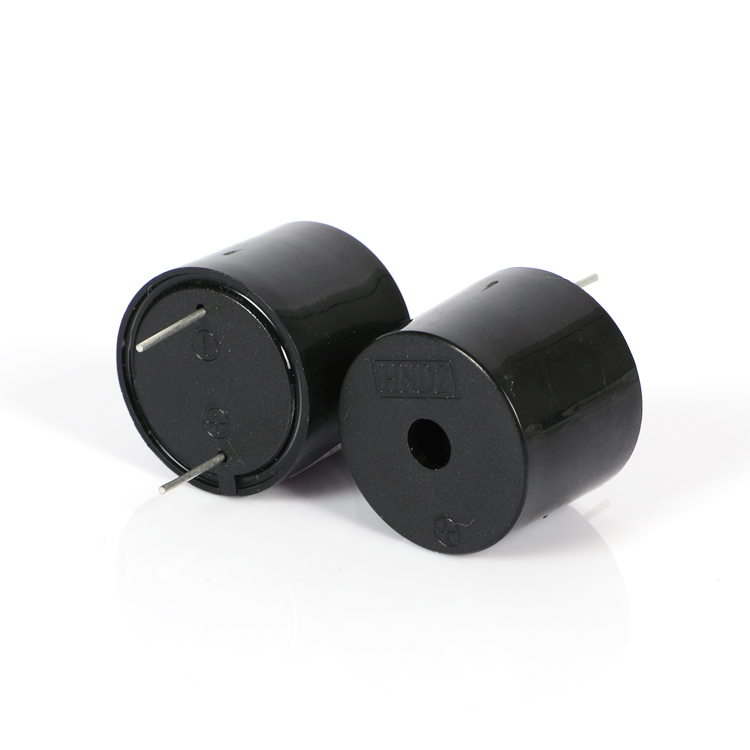

HND-2319 عبارة عن طنان كهرضغطية نشط بقطر 23 مم مزود بدائرة قيادة متكاملة، يقع في جسم ABS أسود. 2319 يعمل الجرس الكهرضغطي النشط عبر نطاق إمداد من 3 فولت إلى 24 فولت تيار مستمر وينتج نغمة اسمية 3700 هرتز عند 12 فولت تيار مستمر. الهيكل الأطول مقاس 19 مم، مقارنة بمتغيرات 16 مم في نفس فئة القطر، يوفر غرفة صوتية موسعة تساهم في طابع نغمي متميز. يتم تحديد الاستهلاك الحالي بـ 10mA وفقًا للمعيار 12Vp‑p، حالة اختبار 3700 هرتز. بكتلة 5 جرام وبصمة قدم متطابقة بالنسبة إلى سلسلة HND-2316، يعد هذا الجرس خيارًا عمليًا للتصميمات التي تتطلب مستوى أعلى تردد التنبيه دون تغيير تخطيط ثنائي الفينيل متعدد الكلور.
دائرة تذبذب مدمجة - يولد جهد التيار المباشر نغمة 3700 هرتز مباشرة
تصنيف 12 فولت تيار مستمر، نطاق تشغيل من 3 إلى 24 فولت تيار مستمر
خرج صوت ≥90 ديسيبل عند 10 سم تحت 12 Vp-p، موجة مربعة 3700 هرتز
الاستهلاك الحالي ≥10 مللي أمبير عند التردد والجهد المقنن
Φ23 × 19 مم غطاء ABS أسود، تركيب من خلال الفتحة، 5 جم
تم ضبط الطنان الكهرضغطي النشط H2319 على تردد رنين يبلغ 3700±500 هرتز. وهذا يضع مخرجاتها في نطاق مسموع أعلى من 3000 هرتز HND-2316، مما يجعله أكثر ملاءمة البيئات التي يفضل فيها تنبيه أكثر وضوحًا واختراقًا - مثل المخطط المفتوح الأرضيات الصناعية أو المحطات الطبية ذات الضوضاء الخلفية المتنافسة. ±500 هرتز يسمح نطاق التسامح باختلاف الإنتاج الطبيعي مع الحفاظ على النغمة في الداخل نطاق إدراكي ثابت.
يؤدي ارتفاع المبيت البالغ 19 ملم إلى إنشاء حجم تجويف داخلي أكبر من 16 ملم البديل. في تصميم الجرس الكهرضغطي، يؤثر حجم التجويف على هيلمهولتز رنين كتلة الهواء المغلقة ويمكن أن يؤثر على مستوى ضغط الصوت وتشكيل التردد. بينما يشترك كل من HND-2319 وHND-2316 في نفس مقاس 23 مم قطر الحجاب الحاجز، الحجم الداخلي الإضافي في HND-2319 يغير حجم خصائص المقاومة الصوتية، مما يساهم في إنتاجها النغمي المميز.
يشترك كلا الطرازين في نفس المسافة بين المسامير وبصمة PCB، مما يسمح للمصممين لتقييم ترددات مختلفة دون تغييرات اللوحة. الكتلة 5 جرام يمكن التحكم فيها من خلال وصلات اللحام القياسية من خلال الفتحات في ظل التشغيل العادي مستويات الاهتزاز.
| المعلمة | قيمة | شروط الاختبار / الملاحظات |
| نوع المنتج | صفارة نشطة كهرضغطية | — |
| الجهد المقنن | 12 فولت تيار مستمر | — |
| جهد التشغيل | 3-24 فولت تيار مستمر | — |
| تردد الرنين | 3700 ± 500 هرتز | — |
| إخراج الصوت عند 10 سم | ≥90 ديسيبل | موجة مربعة 3700 هرتز، 12 Vp‑p |
| الاستهلاك الحالي | ≥10 مللي أمبير | موجة مربعة 3700 هرتز، 12 Vp-p؛ قد يدرج رأس تقرير الاختبار قيمة مرجعية مختلفة - راجع ملخص تقرير الاختبار |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +80 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +85 درجة مئوية | غير التشغيل |
| الأبعاد (ضياء × ح) | Φ23 ± 0.5 × 19 ± 0.3 مم | الجسم فقط؛ تسامح الرسم ± 0.5 مم ما لم يتم تحديده |
| وزن | 5 جرام | — |
| مواد الإسكان | ABS أسود | — |
| السعة | 12 ± 40% نانو فاراد | القيمة المرجعية لكل رأس المواصفات؛ لم يتم التحقق منها لكل عينة |
| نوع التركيب | من خلال هول | موجة / لحام يدوي |
مؤشرات حالة الآلات الصناعية حيث يقطع تنبيه 3700 هرتز ضوضاء الخلفية منخفضة التردد
معدات المراقبة الطبية التي تتطلب إنذارًا مسموعًا مميزًا منفصلاً عن نغمات الجهاز 3000 هرتز
لوحات إنذار أمنية وأنظمة التحكم في الوصول مع مجموعة PCB من خلال الفتحات
تحذيرات لوحة القيادة في السيارة (أجراس الباب المفتوح، تذكيرات المصابيح الأمامية) باستخدام مصدر تيار مستمر بجهد 12 فولت
إمدادات الطاقة غير المنقطعة ووحدات توزيع الطاقة التي تعمل على ناقل تيار مستمر 12-24 فولت
تستفيد الأجهزة الاستهلاكية ومعدات البيع من نغمة ردود الفعل عالية النبرة
يتم تجميع الطنان الكهرضغطي النشط 2319 في منشأة إنتاج MEIDI في Jiangsu، حيث يتم التصنيع يتضمن التدفق قولبة حقن غلاف ABS، وربط الحجاب الحاجز بيزو، ومجموعة PCB مع دائرة القيادة، واللحام النهائي بالموجات فوق الصوتية أو التثبيت الميكانيكي للعلبة. تقوم محطات الاختبار الآلية بعد ذلك بقياس مستوى ضغط الصوت وتردد الرنين والتيار الاستهلاك لكل وحدة تحت شرط 12Vp-p، 3700 هرتز المحدد.
يتم أخذ عينات من كل دفعة إنتاج لتسلسل موثوقية مكون من سبعة عناصر: التعرض للرطوبة، تخزين درجات الحرارة العالية، تخزين درجات الحرارة المنخفضة، التدوير الحراري، اختبار السقوط، الاهتزاز التحمل، ومقاومة حرارة اللحام. تتم محاذاة معلمات الاختبار مع HND‑2319 تردد 3700 هرتز ومواصفات السكن 19 ملم. هذه الاختبارات جزء من ISO9001 الخاص بـ MEIDI نظام الجودة ومصمم للتحقق من استقرار الأداء في ظل الظروف البيئية الضغوط التي تتم مواجهتها عادةً في عمليات الشحن والتخزين والاستخدام النهائي.
يتوفر تقرير اختبار مكون من عشرة نماذج للطراز HND-2319. تم إجراء الاختبار مع موجة مربعة 12Vp‑p عند 3700 هرتز. تتراوح قيم SPL المقاسة من 99 ديسيبل إلى 105 ديسيبل، وكلها تتجاوز الحد الأدنى ≥90 ديسيبل. تتراوح القراءات الحالية من 5.00 مللي أمبير إلى 5.33 مللي أمبير، وهو أقل من مواصفات 10 مللي أمبير في جدول المعلمات. تقع قياسات التردد بين 3620 هرتز و3780 هرتز، ضمن نافذة 3700±500 هرتز. تؤكد فحوصات الأبعاد الامتثال لـ تفاوتات التصميم Φ23×19 مم.
ملاحظة: يشير رأس تقرير الاختبار إلى الحد الحالي الذي يبلغ ≥15 مللي أمبير، والذي يختلف من قيمة ≥10mA المذكورة في جدول معلمات المنتج. للصحيح المواصفات الحالية المطبقة على طلبك، اتصل بـ MEIDI مع رقمك المتطلبات. توضح بيانات العينة التوزيع النموذجي، ولكنها لا تفعل ذلك تشكل نطاق أداء مضمون.
| عينة | مستوى ضغط الصوت (ديسيبل) | الحالي (مللي أمبير) | التردد (هرتز) | القطر (مم) | الارتفاع (مم) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
الخلاصة: تمرير. المظهر والقطبية واتجاه الشريط يتوافق مع المواصفات.
1. تعمل بدقة ضمن نطاق 3-24 فولت تيار مستمر. الجهد الذي يتجاوز هذا قد يسبب تلف دائم في دائرة الذبذبة الداخلية.
2. هذا المنتج غير مختوم. تجنب الماء أو بقايا التدفق أو دخول المواد اللاصقة من خلال منفذ الصوت، والذي يمكن أن يغير استجابة التردد ويقلل الإخراج.
3. قد يؤدي التعرض للغازات المسببة للتآكل أو الرطوبة العالية إلى تدهور عنصر الضغط والاتصالات النحاسية مع مرور الوقت. تخزين وتشغيل في بيئات خاضعة للرقابة.
4. يعتمد مستوى ضغط الصوت على جهد الإمداد وقدرة تيار المصدر. تأكد من أن دائرة محرك الأقراص الخاصة بك يمكنها توفير تيار كافٍ تحت الحمل.
5. حافظ على نظافة المنفذ الصوتي الأمامي. العوائق أو الحواجز أو بإحكام ستعمل الأغطية المجهزة على تقليل SPL وتغيير التردد الفعال.
6. قم بالتخزين في العبوة الأصلية المجففة حتى يتم التجميع لمنع الرطوبة الامتصاص والأكسدة دبوس.
1. كيف يختلف HND-2319 عن HND-2316 في تشكيلة MEIDI؟
تم ضبط الجرس الكهرضغطي النشط 2319 على تردد 3700±500 هرتز مع ارتفاع مبيت يبلغ 19 مم، بينما يعمل HND-2316 عند 3000 ± 500 هرتز بارتفاع 16 ملم. كلاهما يشتركان في نفس القطر 23 مم، وتصنيف 12 فولت تيار مستمر، وتشغيل 3-24 فولت تيار مستمر النطاق والبصمة من خلال الثقب. الاختلافات الأساسية هي التردد الفرقة والتخليص العمودي.
2. ما أهمية تردد الرنين 3700 هرتز؟
تشغل نغمة 3700 هرتز نطاقًا مسموعًا أعلى من 3000 هرتز، مما يجعلها أكثر حدة على الإدراك. يمكن أن يكون هذا مفيدًا في البيئات الصاخبة أو التطبيقات التي تحتاج فيها أجهزة الإنذار المتعددة إلى فصل تردد مميز. ويمكن توفير بيانات اكتساح التردد عند الطلب.
3. لماذا يظهر تقرير الاختبار التيار ≥15 مللي أمبير بينما يوضح جدول المعلمات ≥10 مللي أمبير؟
التناقض بين رأس تقرير الاختبار (≥15mA) والمنتج جدول المعلمات (≥10mA) هو عدم تناسق في التوثيق. العينة المقاسة القيم دائمًا حول 5mA. اتصل بـ MEIDI للتأكد من صحة الأمر مواصفات المشتريات الخاصة بك.
4. ما هو الخلوص الرأسي المطلوب لجهاز HND-2319؟
ارتفاع الجسم 19.0±0.3 ملم. يجب السماح بمساحة إضافية نتوء الرصاص من خلال الفتحة وشرائح اللحام. ميكانيكية مفصلة الرسومات متاحة من MEIDI.
5. هل يمكنني تبديل HND-2319 ببصمة HND-2316 الموجودة؟
نعم. تباعد الدبوس ونمط ثقب ثنائي الفينيل متعدد الكلور متطابقان. الجسدي الوحيد التغيير هو زيادة 3 ملم في الارتفاع. التحقق من أن العلبة الخاصة بك يستوعب الملف الشخصي الأطول قبل الاستبدال.
6. لماذا يستخدم تقرير الاختبار موجة مربعة لجرس نشط؟
تم تصميم HND-2319 لتشغيل التيار المستمر مع التذبذب المدمج. الموجة المربعة 12Vp‑p هي شرط التوصيف القياسي المستخدمة في تقرير الاختبار. تتوفر بيانات أداء محرك الأقراص DC بشكل منفصل.
للحصول على أوراق البيانات كاملة، منحنيات توصيف التردد، الحالية توضيح المواصفات، أو رسومات بصمة ثنائي الفينيل متعدد الكلور لـ HND-2319، اتصل بـ MEIDI وأخبرها بتفاصيل طلبك. عادةً ما يستجيب الدعم الهندسي خلال يوم عمل واحد.
