تشغيل أصلي بجهد 12 فولت تيار مستمر مع نطاق بقاء من 3 إلى 24 فولت — يمتد إلى بنيات السيارات والصناعات والبطاريات الاحتياطية دون تحويل الجهد الكهربي
دائرة مذبذب مدمجة - نغمة ثابتة تبلغ 3500 هرتز عند تطبيق التيار المستمر؛ لا يلزم وجود أي موارد MCU PWM أو مكونات محرك أقراص خارجي
كفاءة صوتية استثنائية - يبلغ قياس دفعة العينة 91-94 ديسيبل، و6-9 ديسيبل أعلى من عتبة المواصفات ≥85 ديسيبل
سحب تيار منخفض للغاية 4 مللي أمبير عند 12 فولت - عبء طاقة أقل بنسبة 96% من البدائل النشطة الكهرومغناطيسية ذات المخرجات المماثلة
غشاء كهرضغطي بقطر 23 مم مزود بسلك سلكي وآذان تثبيت - تركيب مرن لتطبيقات تركيب اللوحة والهيكل
غلاف ABS أسود مع لحام موجي 260 درجة مئوية وتحمل إعادة العمل اليدوي 350 درجة مئوية
تذبذب قائم بذاته - تنتج دائرة المحرك المتكاملة نغمة 3500 هرتز عند تطبيق التيار المستمر؛ لا يلزم إنشاء PWM أو مخازن مؤقتة للترانزستور أو مكونات التوقيت
نطاق البقاء الفائق الاتساع 3–24 فولت — يعمل بجهد اسمي 12 فولت؛ يتحمل ترهل كرنك السيارات (حتى 3 فولت) والجهد الزائد للحافلة الصناعية 24 فولت دون تنظيم خارجي
الاستهلاك الحالي أقل من 4 مللي أمبير - عند 12 فولت تيار مستمر، 3500 هرتز؛ يتيح التبديل المباشر على المستوى المنطقي واستنزاف البطارية بشكل لا يذكر في تطبيقات الإنذار الاحتياطية
عنصر بيزو مقاس 23 مم مع نهاية سلكية - تتيح أسلاك الرصاص المرنة وآذان التثبيت تركيب اللوحة والتركيب على الهيكل والتركيبات المجاورة لثنائي الفينيل متعدد الكلور
انبعاث EMI صفر - لا يوجد مجال مغناطيسي أو ضوضاء تحويل حثي؛ متوافق مع الترددات اللاسلكية الحساسة، والمعدات الطبية، ومعدات القياس
غلاف ABS يتحمل الإصلاح - مُصنف للحام الموجي عند درجة حرارة 260 درجة مئوية وإعادة العمل اليدوي عند درجة حرارة 350 درجة مئوية؛ يوفر الرصاص السلكي مع آذان التثبيت تركيبًا مرنًا لتركيب اللوحة، وتركيب الهيكل، وتطبيقات ثنائي الفينيل متعدد الكلور من خلال الفتحة
| المعلمة | قيمة | شروط الاختبار |
| نوع المنتج | صفارة نشطة كهرضغطية | — |
| الجهد المقنن | 12 فولت تيار مستمر | عند 25 درجة مئوية |
| جهد التشغيل | 3 - 24 فولت تيار مستمر | مستمر |

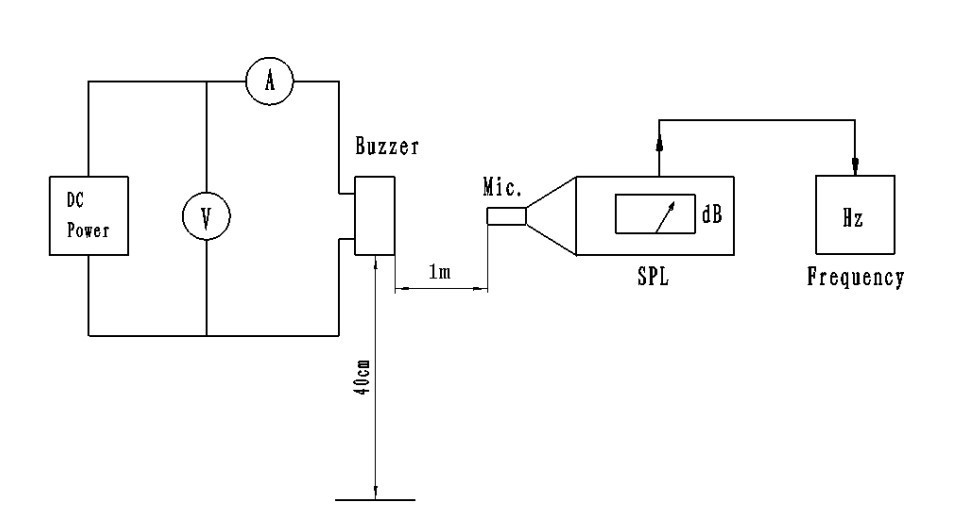

| إخراج الصوت عند 10 سم | ≥ 85 ديسيبل | عند 12VDC، 3500 هرتز، مجال حر |
| عينة من نطاق SPL | 91 - 94 ديسيبل | دفعة من 10 وحدات، 12Vp-p، 10 سم |
| تردد الرنين | 3500 ± 500 هرتز | مذبذب مدمج |
| التشغيل الحالي | ≥ 4 مللي أمبير | عند 12 فولت تيار مستمر، 3500 هرتز |
| السعة | 12 ± 40% نانو فاراد | عند 1 كيلو هرتز، 25 درجة مئوية |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +75 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +85 درجة مئوية | غير التشغيل |

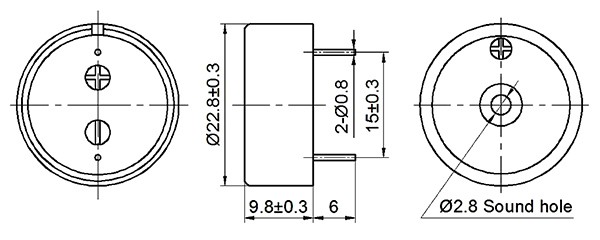

| الأبعاد (ضياء × ح) | 23 × 10 ملم | الجسم باستثناء الخيوط |
| وزن | 4 جم | عادي |
| مواد الإسكان | ABS أسود | — |
| نوع التركيب | سلك الرصاص مع آذان متزايدة | تركيب اللوحة أو الهيكل |
| لحام (موجة) | 260 ± 5 درجة مئوية، 4-6 ثواني | 2-3 تمريرات كحد أقصى |
| لحام (يدوي) | 350 ± 10 درجة مئوية، 2-5 ثواني | 2-3 تمريرات كحد أقصى |
•ضغط الصوت: 91 – 94 ديسيبل (المتوسط 92.8 ديسيبل)
•التيار: 3.87 – 4.00 مللي أمبير (يعني 3.95 مللي أمبير)
•التردد: 3486 - 3600 هرتز (كل ذلك ضمن نطاق تفاوت ±500 هرتز)
•القطر: 22.88 – 23.05 ملم
• الارتفاع: 9.89 – 10.01 ملم
وحدات إنذار PLC وHMI الصناعية - إشارة إلى الخطأ، وإكمال الدورة، وردود فعل مسموعة للتوقف في حالات الطوارئ على حافلات التحكم 12 فولت/24 فولت؛ يحافظ Zero EMI على دقة المستشعر التناظري
أنظمة ملحقات السيارات بجهد 12 فولت - تحذيرات حزام الأمان، وتنبيهات فتح الباب جزئيًا، وأجراس مفتاح الإشعال؛ يضمن بقاء الكرنك البارد 3 فولت تنشيطًا موثوقًا به أثناء بدء تشغيل المحرك
وحدات إمداد الطاقة غير المنقطعة (UPS) — تنشيط وضع البطارية، وتحذيرات التحميل الزائد، وتنبيهات الصيانة؛ سحب 4 مللي أمبير يحافظ على سعة البطارية الاحتياطية
وحدات التحكم في الشحن والمحولات بالطاقة الشمسية - مجموعة نغمات الأعطال، وتنبيهات فصل البطارية، وإشعارات فصل الأحمال في التركيبات خارج الشبكة بجهد 12 فولت/24 فولت
الآلات الزراعية وآلات البناء - أجهزة إنذار بوجود المشغل ومؤشرات الأعطال الهيدروليكية؛ يتناسب حد التشغيل البالغ 75 درجة مئوية مع القرب من حجرة المحرك
المعدات الطبية والمختبرية - استكمال دورة التعقيم، ومهلة المعايرة، وتنبيهات حالة الخطأ؛ يزيل البناء الكهرضغطي التداخل المغناطيسي مع الأجهزة الحساسة
| متطلبات التصميم | ميزة HND-2310E |
| القضاء على تعقيد دائرة محرك الأقراص | مذبذب مدمج قم بتطبيق جهد التيار المستمر، واستقبل نغمة 3500 هرتز - لا توجد منافذ MCU، ولا ترانزستورات، ولا ملفات حث |
| تقليل استهلاك الطاقة في الأنظمة التي تعمل بالبطارية | ≥4 مللي أمبير عند 12 فولت مقابل 20-50 مللي أمبير النموذجي للصفارات النشطة الكهرومغناطيسية؛ يمتد استقلالية الاستعداد بنسبة 5-12× |
| تعمل عبر بيئات الجهد المتغير | يمتد نطاق 3–24 فولت من خلية ليثيوم أيون أحادية إلى حافلة صناعية 24 فولت بدون محولات باك أو مقاومات متسلسلة |
| تقليل التداخل الكهرومغناطيسي | انبعاث مغناطيسي صفر؛ لا يوجد خطر من الاقتران مع تخطيط كهربية القلب (ECG)، أو تخطيط كهربية الدماغ (EEG)، أو مستقبل الترددات اللاسلكية (RF)، أو دوائر القياس الدقيقة |
| البقاء على قيد الحياة التشكيلات الحرارية واللحام القاسية | 350 ℃ التسامح مع إعادة العمل اليدوي ؛ سلك الرصاص مع آذان التثبيت يتحمل الاهتزاز وركوب الدراجات الحرارية |
| تحقيق الإرتفاع الصوتي الذي تم التحقق منه | يبلغ قياس دفعة العينة 91-94 ديسيبل، مما يوفر هامشًا يتراوح بين 6-9 ديسيبل أعلى من المواصفات للتقادم وتوهين الضميمة |
| تركيب ميكانيكي مرن | يوفر الرصاص السلكي مع آذان التثبيت تثبيتًا مرنًا لتطبيقات تركيب اللوحة والتركيب على الهيكل وتطبيقات ثنائي الفينيل متعدد الكلور عبر الفتحات |
1. هل يتطلب الطنان النشط الكهروضغطي النشط 2310E مذبذبًا خارجيًا أو إشارة محرك وحدة تحكم دقيقة؟
رقم HND-2310E عبارة عن صفارة نشطة قائمة بذاتها بالكامل. تقوم دائرة المذبذب الداخلي بتوليد إشارة محرك 3500 هرتز عند تطبيق جهد التيار المستمر ضمن نطاق 3-24 فولت. لا يلزم وجود مخرج PWM أو مولد موجة مربعة أو مكونات توقيت. ما عليك سوى توصيل السلك الموجب بمصدر الجهد الخاص بك والسلك السالب بالأرض (أو تبديل الترانزستور) لإنتاج مخرجات مسموعة.
2. كيف يؤثر نطاق التشغيل 3–24 فولت على ضغط الصوت والتيار عبر الفولتية المختلفة؟
يزداد ضغط الصوت خطيًا تقريبًا مع الجهد من 3 فولت إلى 12 فولت، ليصل إلى القيمة المقدرة ≥85 ديسيبل عند 12 فولت. أقل من 6 فولت، قد يكون الإخراج هامشيًا بالنسبة للبيئات الصاخبة؛ فوق 12 فولت، يستمر SPL في الارتفاع بشكل متواضع ولكن الاستهلاك الحالي يظل أقل من 4 مللي أمبير بسبب الحمل السعوي الكهرضغطي. عند 24 فولت، يحد تيار المذبذب الداخلي من حماية محرك الأقراص IC؛ SPL ما يقرب من 3-4 ديسيبل أعلى من تصنيف 12 فولت. للحصول على أداء ثابت، توصي MEIDI بنطاق تشغيل من 9 إلى 15 فولت.
3. هل يمكنني استخدام HND-2310E في نظام صناعي 24 فولت بدون مكونات إضافية؟
نعم مباشرة. الحد الأقصى 24 فولت هو تصنيف تشغيل مستمر، وليس مجرد حد البقاء. عند 24VDC، يظل الاستهلاك الحالي ≥4 مللي أمبير ويحافظ المذبذب الداخلي على خرج 3500 هرتز. لا يلزم وجود مقاوم متسلسل أو مشبك زينر أو منظم. وهذا ما يميز HND-2310E عن أجهزة الإنذار الكهرومغناطيسية النشطة التي تتطلب عادةً انخفاض الجهد فوق الحد الأقصى البالغ 12 فولت أو 16 فولت.
4. ما هو العمر الصوتي العملي في ظل التشغيل المستمر بجهد 12 فولت عند 75 درجة مئوية؟
الحد الأدنى المتوقع هو 5000 ساعة عند 12 فولت و+75 درجة مئوية. آلية التآكل الأساسية هي إزالة الاستقطاب الخزفي الكهرضغطي تحت انحياز مستمر للتيار المستمر والضغط الحراري. بالنسبة للخدمة المتقطعة (على سبيل المثال، تنبيه لمدة ثانيتين كل 60 ثانية)، يمتد العمر نسبيًا إلى ما بعد 50000 ساعة. بالنسبة لتطبيقات الإنذار المستمر في البيئات ذات درجات الحرارة العالية، توصي MEIDI بتنفيذ دورة عمل بنسبة 50% (ثانية واحدة للتشغيل وثانية واحدة للإيقاف) للحفاظ على استقطاب السيراميك وإطالة العمر إلى ما بعد 15000 ساعة.
5. ما هي خيارات التثبيت التي يوفرها سلك الرصاص مع تكوين آذان التثبيت؟
يتميز HND-2310E بأسلاك رصاص مرنة (عادةً 80-100 مم) مع آذان تثبيت مدمجة في مبيت ABS. يدعم هذا التكوين:
التثبيت على اللوحة - آمن عبر براغي M2.5 أو M3 من خلال آذان التثبيت لمؤشرات إنذار اللوحة الأمامية
تركيب الهيكل - يتم ربطه بالإطارات المعدنية أو الأقواس في تطبيقات السيارات والآلات
تركيب مجاور لثنائي الفينيل متعدد الكلور — يؤدي المسار من خلال فتحات الهيكل إلى الكتل الطرفية لثنائي الفينيل متعدد الكلور أو رؤوس الموصل، مما يؤدي إلى التخلص من إجهاد لحام ثنائي الفينيل متعدد الكلور المباشر
معلقة بحرية - أسلاك توصيل مع أطراف توصيل لاستبدال الوحدات في المعدات القابلة للخدمة
توفر آذان التثبيت تخفيف الضغط الميكانيكي بشكل مستقل عن التوصيلات الكهربائية، مما يقلل من التعب الناتج عن الاهتزاز مقارنةً بتركيبات الدبوس من خلال الفتحة.
بالنسبة لأوراق البيانات الفنية، أو ملاحظات تكامل نظام 12 فولت/24 فولت، أو التحقق من الإسناد الترافقي مقابل أجهزة الإنذار الكهرومغناطيسية القديمة، أو مناقشة تكوين OEM، أرسل متطلباتك. تستجيب هندسة تطبيقات MEIDI عادةً خلال يوم عمل واحد من خلال بيانات توصيف المذبذب، ومصفوفات توافق دائرة القيادة، وتسعير الحجم.
