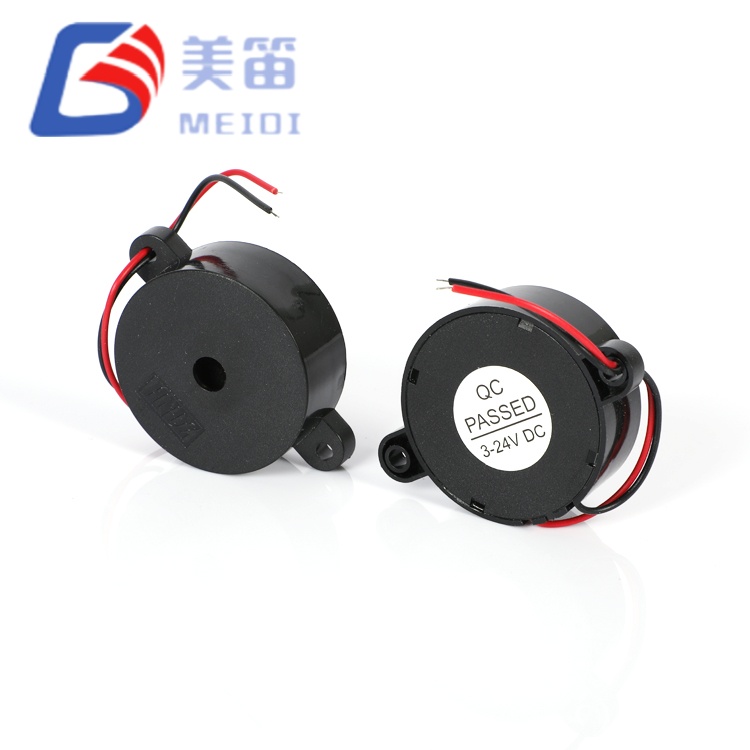

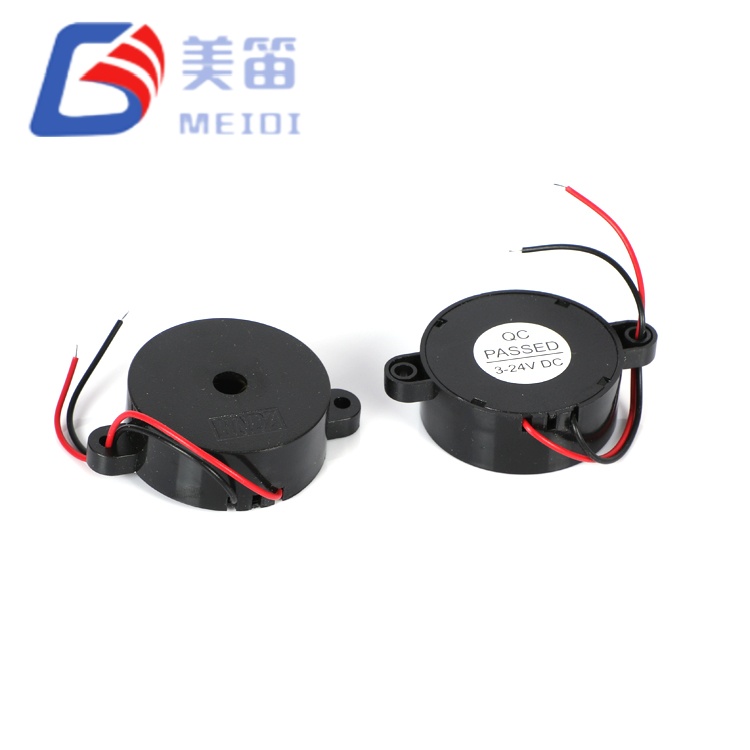

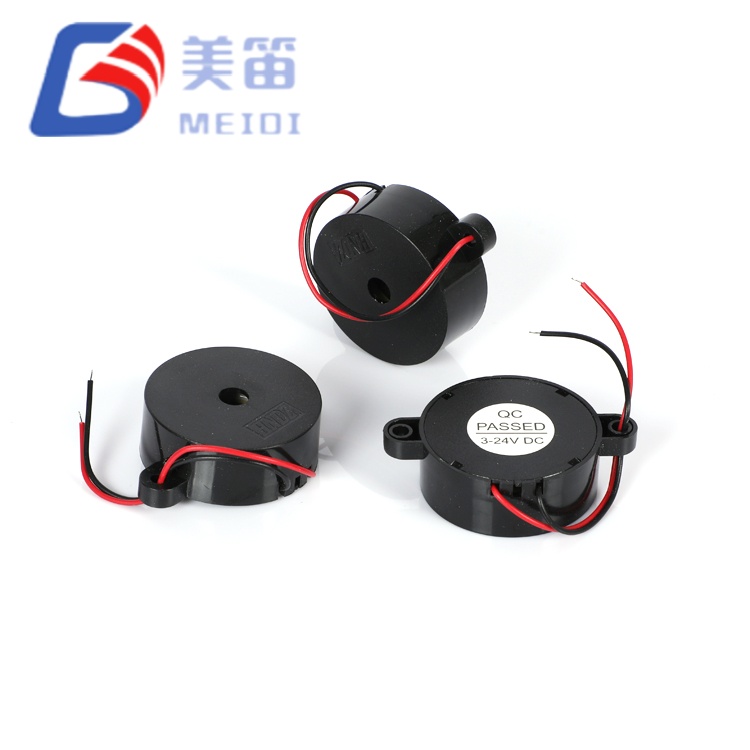

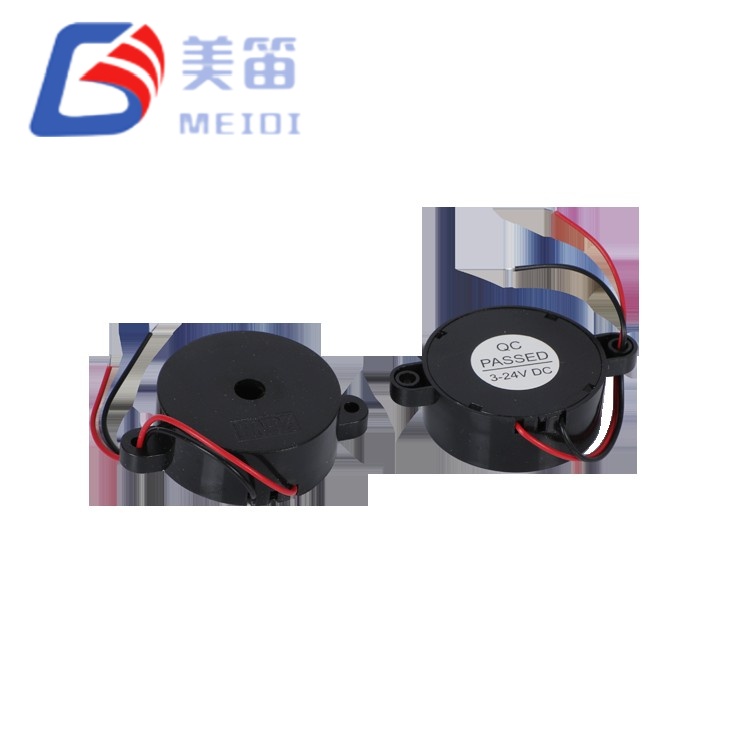

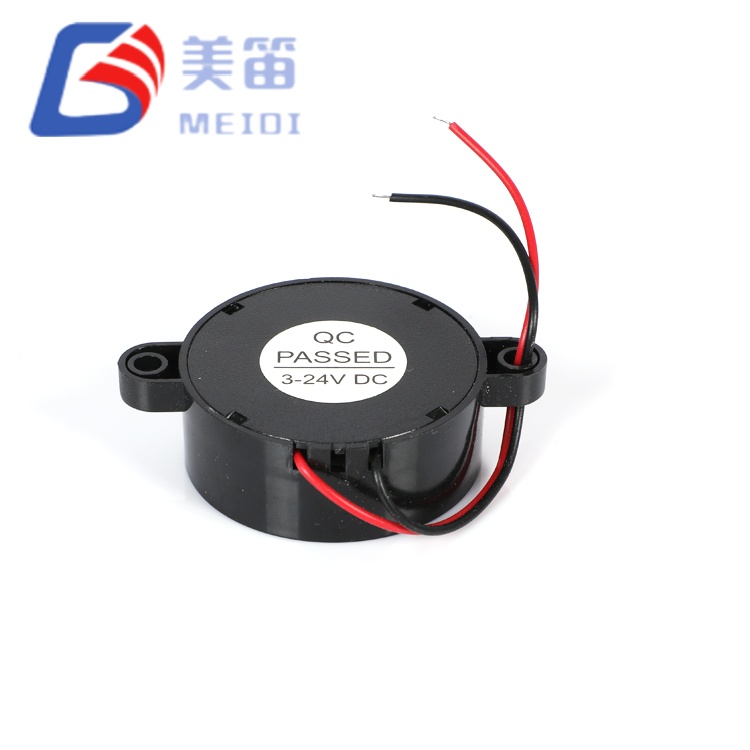

HND-4216 عبارة عن طنان كهرضغطية نشط من فئة 42 مم مزود بدائرة قيادة مدمجة، يقع في جسم ABS أسود. 4216 الجرس الكهرضغطي النشط يعمل مباشرة من مصدر تيار مستمر في نطاق 3 فولت إلى 24 فولت وينتج نغمة اسمية تبلغ 2800 هرتز دون الحاجة إلى مذبذب خارجي. يوفر الحجاب الحاجز Φ41.8 مم، جنبًا إلى جنب مع ملف تعريف 16 مم، مساحة إشعاع أكبر من الطرازات التقليدية مقاس 23 مم، مما يدعم تشتيت الصوت على نطاق أوسع. عند تصنيف 12VDC، يتم تحديد السحب الحالي عند 8mA. يتم دمج هذا المكون عبر الفتحة بشكل شائع في لوحات الإنذار الصناعية، وأنظمة إنذار السيارات، وتنبيهات الأجهزة الطبية، و معدات الإعلان العام حيث يفضل استخدام إشارة مسموعة ذات تردد منخفض.
تذبذب مدمج - ينتج جهد التيار المستمر نغمة 2800 هرتز مباشرة
تصنيف 12 فولت تيار مستمر، نطاق تشغيل من 3 إلى 24 فولت تيار مستمر
8 مللي أمبير الاستهلاك الحالي عند الجهد المقنن
تردد الرنين 2800 ± 500 هرتز - درجة حرارة أقل من المتغيرات التي تزيد عن 3000 هرتز
كتلة 12 جم، أبعاد Φ41.8×16 مم، تركيب من خلال الفتحة
الحجاب الحاجز Φ41.8 مم — يوفر مساحة إشعاع فعالة أوسع مقارنةً بالصفارات من فئة 23 مم، مما يؤدي إلى تغطية صوتية أوسع في التركيب المفتوح الوجه
التردد المركزي 2800 هرتز - طابع نغمي أقل من متغيرات 3000 هرتز أو 3700 هرتز، مناسب للتطبيقات التي تتطلب تنبيهًا أقل ثقبًا
استهلاك تيار ثابت 8 مللي أمبير عند 12 فولت تيار مستمر - يبسط تخطيط ميزانية الطاقة تصميمات متعددة الأحمال
نطاق إمداد واسع من 3 فولت إلى 24 فولت تيار مستمر - متوافق مع الأجهزة التي تعمل بالبطارية و قضبان الطاقة الصناعية 12 فولت/24 فولت
دعم اللحام الموجي واليدوي - يتوافق مع عمليات التجميع القياسية من خلال الفتحات
| المعلمة | قيمة | شروط الاختبار / الملاحظات |
| نوع المنتج | صفارة نشطة كهرضغطية | — |
| الجهد المقنن | 12 فولت تيار مستمر | — |
| جهد التشغيل | 3-24 فولت تيار مستمر | — |
| تردد الرنين | 2800 ± 500 هرتز | — |
| إخراج الصوت عند 10 سم | ≥90 ديسيبل (الحد الأدنى 90) | تم اختباره مع موجة مربعة 12Vp‑p، 2800 هرتز، 10 سم؛ تتوفر بيانات أداء محرك التيار المستمر عند الطلب |
| الاستهلاك الحالي | 8 مللي أمبير (النوع) | في الجهد المقنن. قد تشير تقارير الاختبار إلى ≥8mA؛ اتصل بـ MEIDI للحصول على بيانات الدفعة |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +80 درجة مئوية | مستمر |
| درجة حرارة التخزين | -30 درجة مئوية ~ +85 درجة مئوية | غير التشغيل |

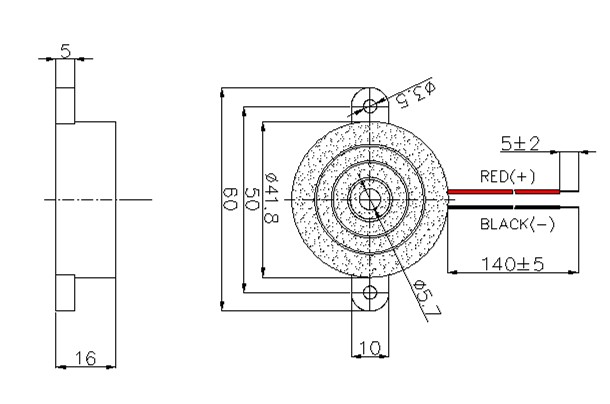

| الأبعاد (ضياء × ح) | Φ41.8 ± 0.3 × 16 ± 0.2 مم | الجسم فقط |
| وزن | 12 جرام | — |
| مواد الإسكان | ABS أسود | — |
| السعة | 12 ± 40% نانو فاراد | القيمة المرجعية لكل رأس المواصفات؛ لا يتم قياسها على عينات فردية |
| نوع التركيب | من خلال هول | موجة / لحام يدوي |
تتطلب لوحات التحكم الصناعية ومؤشرات حالة الماكينة تنبيهًا منخفض التردد
إشارات صوتية للسيارات (تذكيرات حزام الأمان، تحذيرات تشغيل المصابيح الأمامية، أصوات استشعار ركن السيارة)
أجهزة إنذار للمعدات الطبية (أجهزة مراقبة المرضى، مضخات التسريب، أجهزة التشخيص)
أجهزة إنذار الأمن والحريق حيث تكون التغطية الصوتية الأوسع مفيدة
إمدادات الطاقة غير المنقطعة (UPS) ووحدات توزيع الطاقة مع جهد الناقل DC
أكشاك المعلومات العامة، وشاشات إدارة الانتظار، ولوحات إعلانات النقل

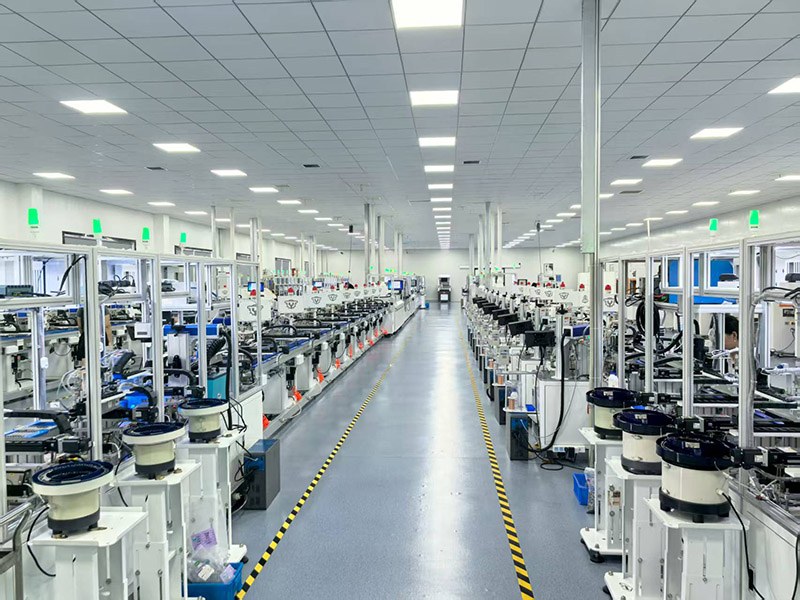

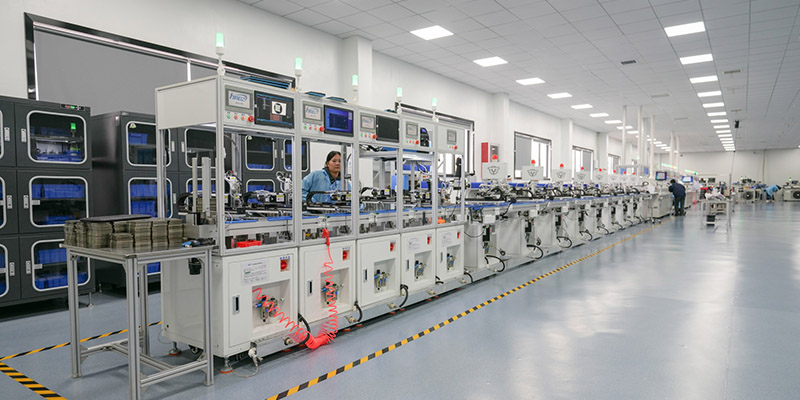

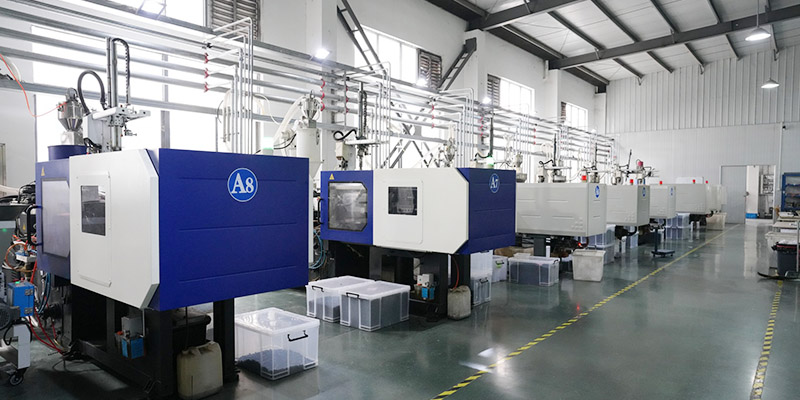

تنتج شركة MEIDI الطنان الكهرضغطي النشط 4216 في منشأة التصنيع التابعة لها في Jiangsu، والمجهزة بـ خطوط تجميع آلية للصافرات الكهرضغطية، وآلات التشكيل بالحقن لعلب ABS، ومحطات اختبار صوتية مخصصة. تخضع كل دفعة إنتاج إلى سبعة عناصر بروتوكول الموثوقية الذي يتضمن التعرض للرطوبة، وتخزين درجات الحرارة العالية والمنخفضة، الدراجات الحرارية، واختبار السقوط، وتحمل الاهتزاز، ومقاومة حرارة اللحام. يتم تعيين معلمات الاختبار على مستويات مواصفات HND-4216.
يعمل نظام إدارة الجودة بموجب ISO9001. ويتم فحص المواد الواردة، يتم تطبيق الضوابط قيد التشغيل، ويتم إجراء الاختبار الصوتي النهائي بنسبة 100%. يتم التحقق من مستوى ضغط الصوت وتردد الرنين والاستهلاك الحالي التأكد من الامتثال للمواصفات المنشورة. للطلبات المتكررة دفعة واحدة يتم الحفاظ على الاتساق من خلال مراقبة العملية الإحصائية.

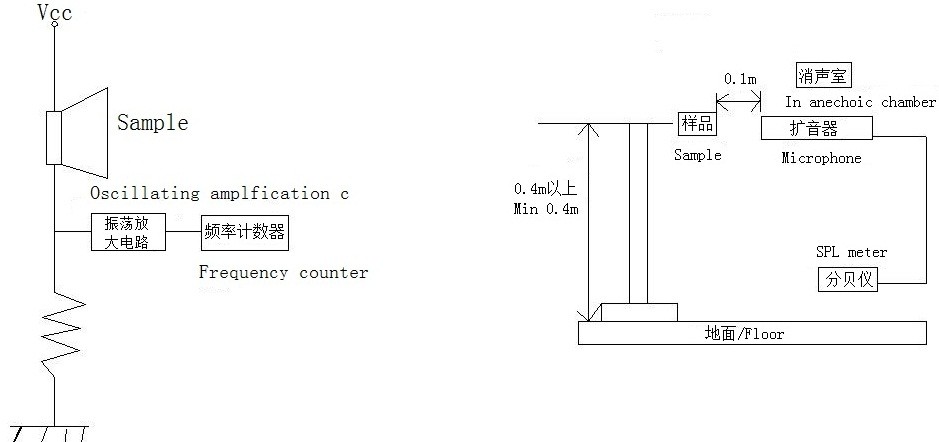

يتوفر تقرير اختبار مكون من عشرة نماذج للطراز HND-4216. تم أخذ القياسات مع موجة مربعة 12Vp-p عند 2800 هرتز، عند 10 سم. تتراوح قيم SPL المسجلة من 101 ديسيبل إلى 107 ديسيبل، وكلها تتجاوز الحد الأدنى للمواصفات وهو 90 ديسيبل. ترددات الرنين تقع بين 2860 هرتز و2950 هرتز، ضمن نافذة 2800±500 هرتز. الأبعاد تؤكد القياسات الامتثال لتصميم Φ41.8 × 16 مم.
| عينة | مستوى ضغط الصوت (ديسيبل) | التردد (هرتز) | القطر (مم) | الارتفاع (مم) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
الخلاصة: تمرير. المظهر والقطبية مقبولة. بيانات الاستهلاك الحالية لم يتم تضمينه في تقرير الاختبار هذا؛ راجع جدول المعلمات لـ 8mA المواصفات. اتصل بـ MEIDI للحصول على القياسات الحالية الخاصة بالدفعة.
1. تعمل فقط ضمن نطاق 3-24 فولت تيار مستمر. قد يؤدي الجهد الكهربائي خارج هذا النطاق إلى تلف المذبذب الداخلي أو الحجاب الحاجز بيزو.
2. السكن غير مغلق. منع الماء أو بقايا التدفق أو المادة اللاصقة من الدخول إلى منفذ الصوت، والذي يمكنه تغيير التردد وتقليل الإخراج.
3. تجنب التعرض للغازات المسببة للتآكل (H₂S، SO₂، إلخ) والرطوبة العالية. قد تؤدي مثل هذه الظروف إلى أكسدة نقاط الاتصال الداخلية وتقليل الأداء.

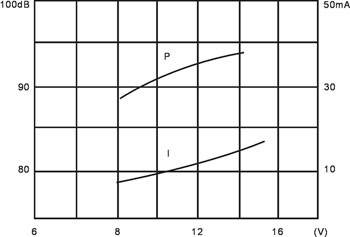

4. يتأثر مستوى ضغط الصوت بجهد الإمداد وتيار المصدر القدرة. تحقق من أن دائرة محرك الأقراص الخاصة بك تلبي المعلمات المطلوبة.
5. تأكد من بقاء المنفذ الصوتي الأمامي دون عائق. سوف يقلل الانسداد SPL وتغيير التردد الفعال.
6. قم بالتخزين في العبوة الأصلية المجففة حتى يتم التجميع لمنع الرطوبة امتصاص ودبوس الأكسدة.
1. كيف يختلف HND-4216 عن الموديلات ذات القطر الأصغر في تشكيلة MEIDI؟

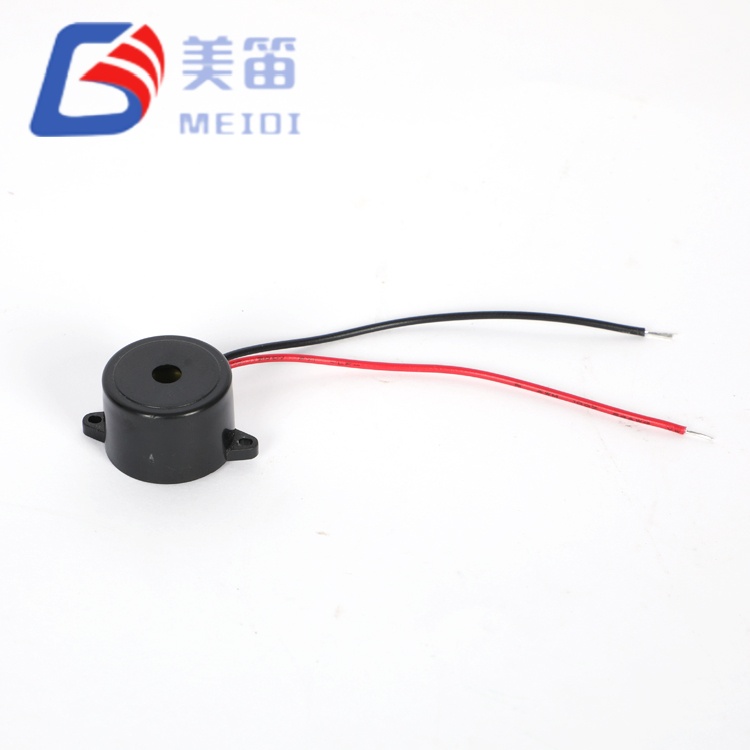

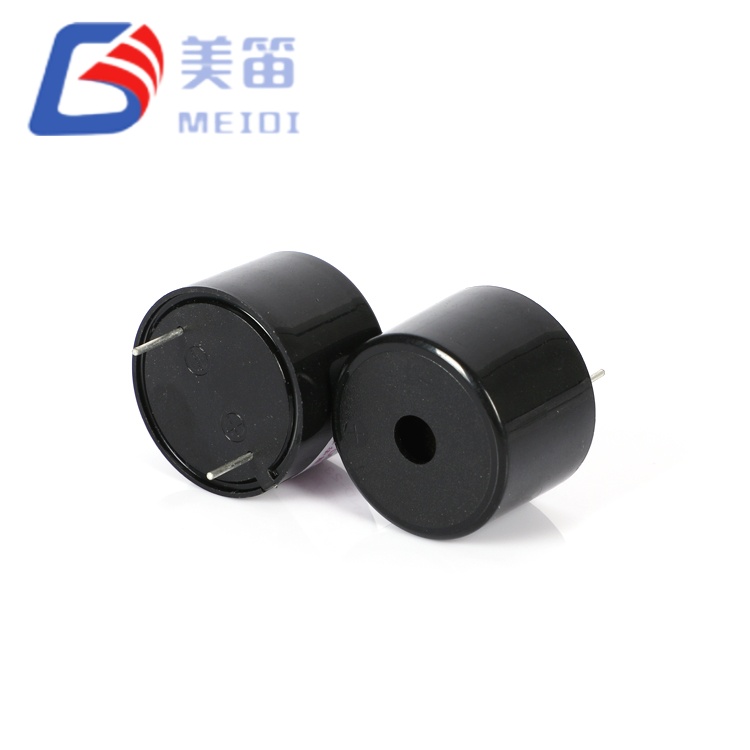

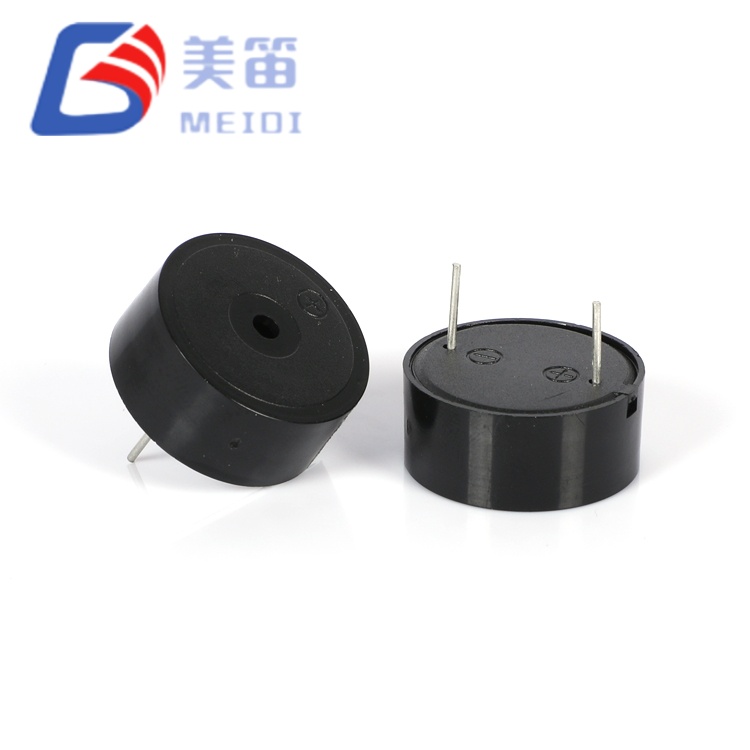

يستخدم الطنان الكهرضغطي النشط 4216 غشاء بقطر 41.8 مم ويزن 12 جم، مقارنة بـ 23.0 مم و5 جم لسلسلة HND-2316. تردد الرنين هو 2800 ± 500 هرتز، وهو أقل من تردد الرنين خيارات 3000 هرتز أو 3700 هرتز. يتم تحديد الاستهلاك الحالي عند 8 مللي أمبير، في حين أن قد تسحب سلسلة 23 مم ما يصل إلى 10 مللي أمبير.
2. ما هي الشروط الدقيقة لاختبار ضغط الصوت لجهاز HND-4216؟
تسرد المواصفات ≥90dB. يستخدم بروتوكول الاختبار موجة مربعة 12Vp‑p عند 2800 هرتز، مقاس 10 سم. بالنسبة لمنحنيات SPL لمحرك DC أو إعدادات الاختبار البديلة، اتصل بـ MEIDI مع متطلباتك.
3. لماذا يفتقر تقرير الاختبار إلى بيانات الاستهلاك الحالية؟
يتضمن تقرير الاختبار القياسي فحوصات SPL والتردد والأبعاد. الحالي تم تحديد الاستهلاك على أنه 8mA في جدول معلمات المنتج. الدفعة الحالية يمكن توفير التحقق عند الطلب.
4. ما هو تصريح بصمة ثنائي الفينيل متعدد الكلور المطلوب لجهاز HND-4216؟
قطر الجسم Φ41.8±0.3mm. اتصل بـ MEIDI لمعرفة الفتحة الموصى بها نمط ورسم منطقة الابتعاد لضمان الخلوص المناسب والأداء الصوتي.
5. كيف تؤثر كتلة 12 جرام على موثوقية التركيب؟
كتلة 12 جرام أعلى من كتلة الطنانة الأصغر حجمًا. في البيئات ذات الاهتزازات العالية، يجب تقييم وصلات اللحام عبر الفتحة من حيث الإجهاد الميكانيكي. يمكن لـ MEIDI تقديم إرشادات التركيب عند الطلب.
6. لماذا يستخدم تقرير الاختبار موجة مربعة لجرس نشط؟
تم تصنيف HND-4216 لتشغيل التيار المستمر مع التذبذب الداخلي. 12Vp-p الموجة المربعة عند 2800 هرتز هي شرط التوصيف القياسي. أداء العاصمة البيانات متاحة بشكل منفصل.
للحصول على أوراق البيانات الكاملة والرسومات الميكانيكية ومخططات استجابة تردد SPL، أو بيانات اختبار الموثوقية لـ HND-4216، يرجى الاتصال بـ MEIDI مع رقمك تفاصيل التطبيق. عادةً ما يستجيب الدعم الهندسي خلال يوم عمل واحد.
