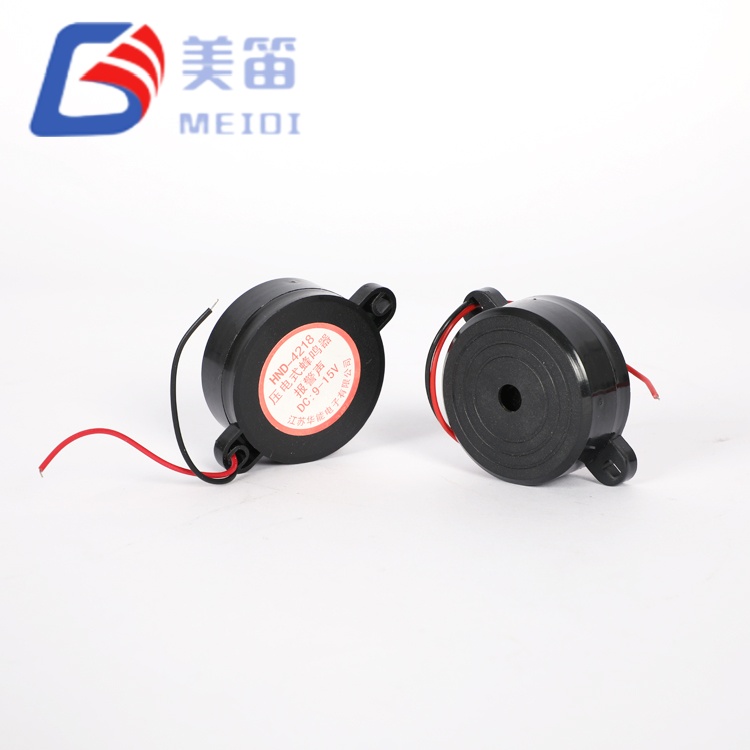

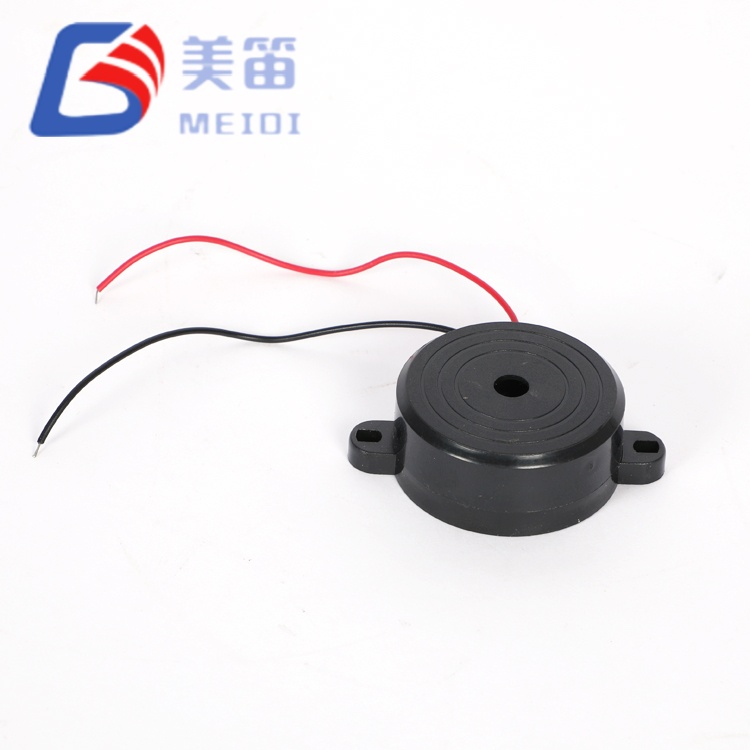

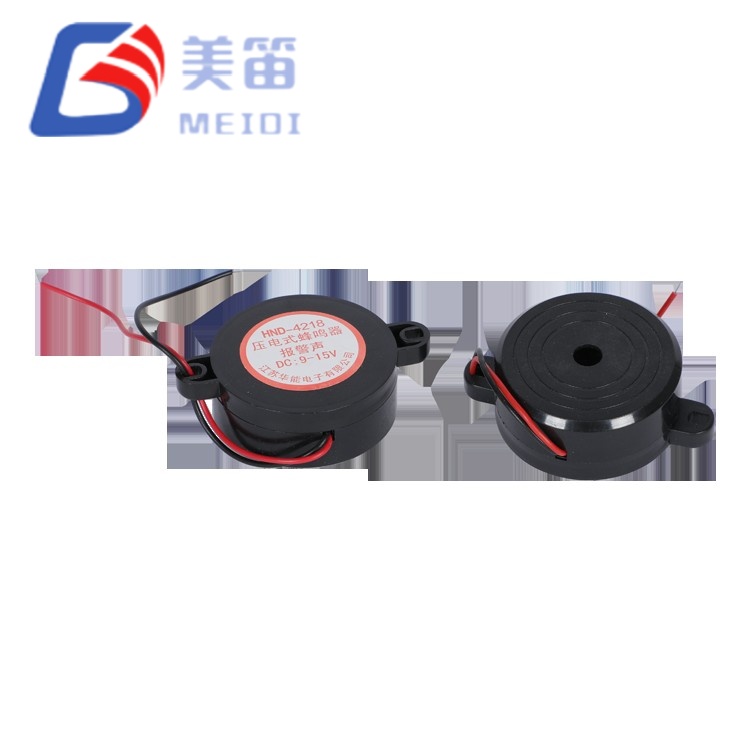

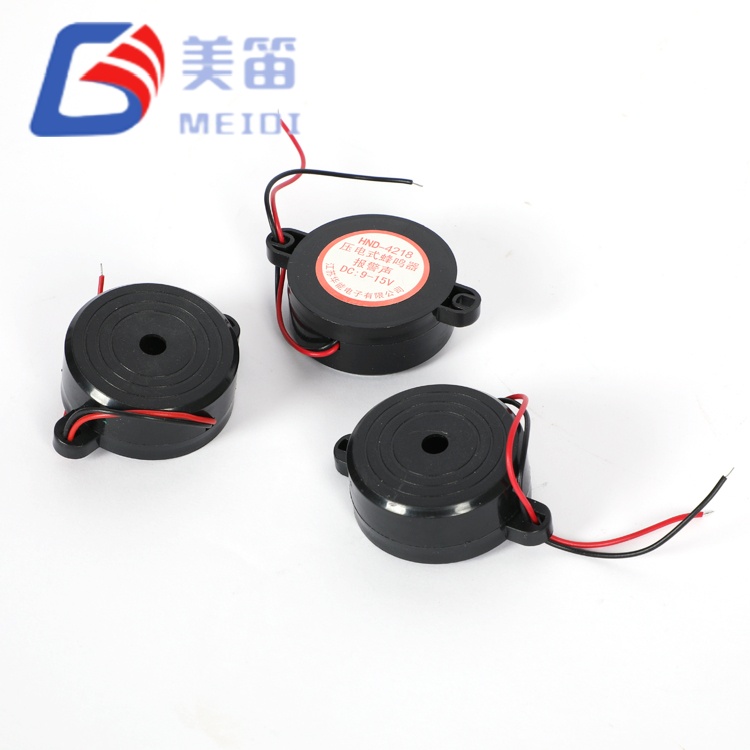

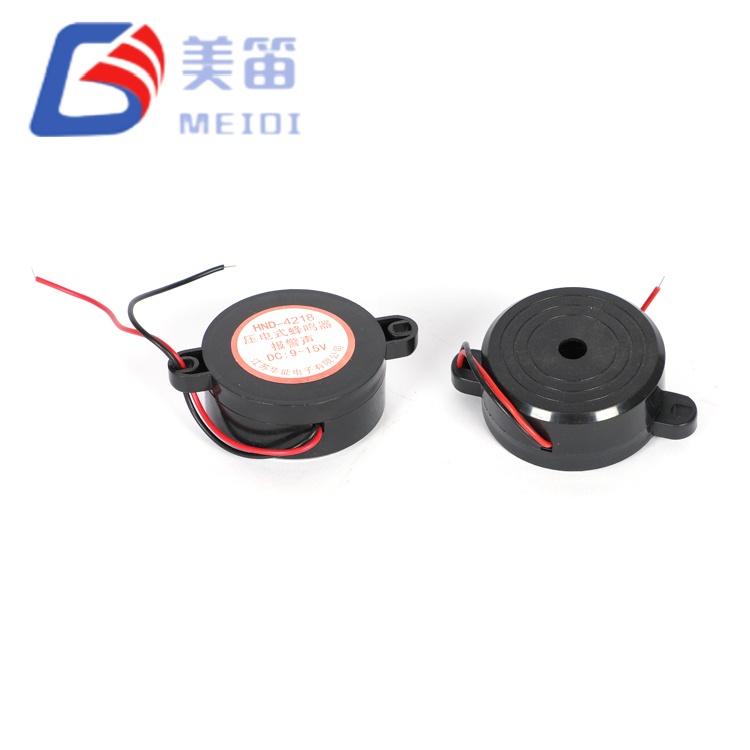

HND-4218 عبارة عن طنان كهرضغطية نشط بقطر 42 مم مزود بدائرة تذبذب مدمجة، يقع في حاوية ABS سوداء. تطبيق جهد التيار المستمر ضمن نطاق 3 فولت إلى 24 فولت مباشرة يولد نغمة مسموعة 2800 هرتز، مما يلغي الحاجة إلى مصدر إشارة خارجي. ويساهم سطحه المشع الأكبر حجمًا، مقارنةً بالصافرات من فئة 23 ملم، في زيادة ضغط الصوت مستوى لا يقل عن 90 ديسيبل عند 10 سم في ظل ظروف القيادة المقدرة. هذا المكون من خلال الثقب هو يتم اختيارها بشكل شائع للوحات التحكم الصناعية ومؤشرات التحذير الخاصة بالسيارات والأجهزة الطبية التنبيهات وأجهزة الإذاعة الخاصة بنظام الأمان حيث يلزم وجود نغمة عالية ومتسقة.
دائرة تذبذب مدمجة - ينتج جهد التيار المستمر المطبق مباشرة مخرجات مسموعة
تصنيف 12 فولت تيار مستمر، نطاق تشغيل من 3 إلى 24 فولت تيار مستمر
8 مللي أمبير الاستهلاك الحالي لكل المواصفات
تردد الرنين 2800 ± 500 هرتز
غلاف ABS مقاس 42 × 18 مم، يتم تركيبه من خلال الفتحة
دائرة محرك متكاملة - تقبل جهد التيار المستمر مباشرة وتخرج نغمة 2800 هرتز بدونها مكونات المذبذب الخارجي
الحجاب الحاجز مقاس 42 مم موجود في هيكل ABS صلب - يوفر مساحة إشعاع فعالة أكبر من صفارات نموذجية مقاس 23 مم، تدعم إخراج صوت أعلى في التركيب المفتوح الوجه
نطاق إمداد واسع - يعمل من 3 فولت إلى 24 فولت تيار مستمر، مناسب لكل من البطاريات و تصاميم السكك الحديدية الجهد الصناعي
متوافق مع اللحام الموجي (260 درجة مئوية) واللحام اليدوي (350 درجة مئوية)، حتى 2-3 درجات حرارية دورات لكل المواصفات
| المعلمة | قيمة | شروط الاختبار / الملاحظات |
| نوع المنتج | صفارة نشطة كهرضغطية | — |
| الجهد المقنن | 12 فولت تيار مستمر | — |
| جهد التشغيل | 3-24 فولت تيار مستمر | — |
| تردد الرنين | 2800 ± 500 هرتز | — |
| إخراج الصوت عند 10 سم | الحد الأدنى 90 ديسيبل | 12 موجة مربعة Vp-p، 2800 هرتز، 10 سم (لكل بروتوكول اختبار)؛ تتوفر قيم SPL لمحرك DC عند الطلب |
| الاستهلاك الحالي | 8 مللي أمبير (النوع) | تم اختباره عند الجهد المقنن؛ قد تشير تقارير الاختبار الفردية إلى ≥8mA |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +80 درجة مئوية | عملية مستمرة |
| درجة حرارة التخزين | -30 درجة مئوية ~ +85 درجة مئوية | غير التشغيل |

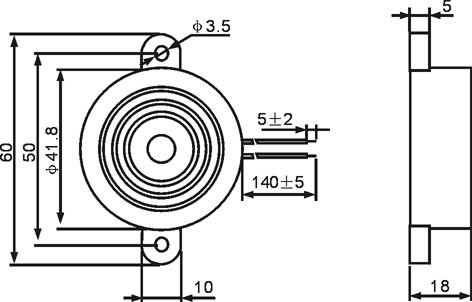

| الأبعاد (ضياء × ح) | 42 × 18 ملم | الجسم فقط؛ تفاوتات الرسم ±0.5 مم ما لم ينص على خلاف ذلك |
| وزن | 12 جرام | — |
| مواد الإسكان | ABS أسود | — |
| نوع التركيب | من خلال هول | اللحام الموجي أو اليدوي |
| طريقة | درجة حرارة | وقت | دورات ماكس |
| اللحام الموجي ★ | 260 ± 5 درجة مئوية | 4-6 ثانية | 2-3 |
| اللحام اليدوي | 350 ± 10 درجة مئوية | 2-5 ثانية | 2-3 |
★ العملية الموصى بها لإنتاج الحجم
لوحات التحكم الصناعية ومؤشرات حالة الآلة
تحذيرات صوتية للسيارات (تذكيرات ربط حزام الأمان، تنبيهات مستشعر ركن السيارة)
أجهزة إنذار للأجهزة الطبية (أجهزة مراقبة المرضى، مضخات التسريب)
أجهزة إنذار للأنظمة الأمنية وأجهزة إنذار الحريق
مؤشرات خطأ إمدادات الطاقة غير المنقطعة (UPS).
يعرض المعلومات العامة وإشارات مسموعة كشك

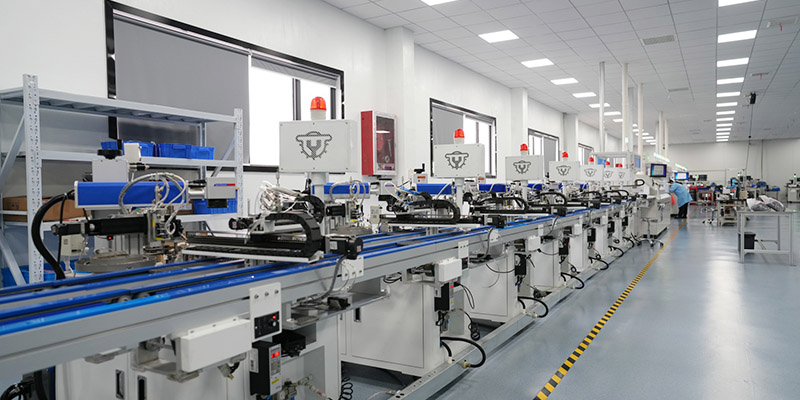

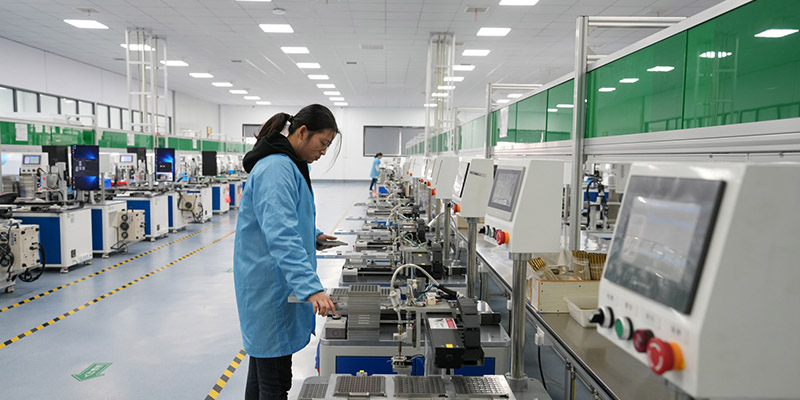

تقوم شركة MEIDI بتصنيع الطنان الكهرضغطي النشط 4218 في قاعدة إنتاجها في Jiangsu، والتي تضم تجميعًا آليًا خطوط للصافرات الكهروضغطية، وقولبة حقن داخلية لمساكن ABS، ومخصصة محطات الاختبار الصوتي. تخضع كل دفعة إنتاج لبروتوكول التحقق من الموثوقية يشمل التعرض للرطوبة، وتخزين درجات الحرارة العالية/المنخفضة، والتدوير الحراري، واختبار السقوط، تحمل الاهتزاز، ومقاومة حرارة اللحام - يتم إجراؤها جميعًا وفقًا لمستويات مواصفات HND-4218.
يعمل نظام إدارة الجودة لدينا بموجب ISO9001، مع فحص المواد الواردة، المراقبة أثناء العملية، والاختبار الصوتي النهائي بنسبة 100% قبل الشحن. للشراء بكميات كبيرة، يمكننا توفير بيانات اختبار خاصة بالدفعة، بما في ذلك منحنيات استجابة تردد SPL والتيار سجلات الاستهلاك

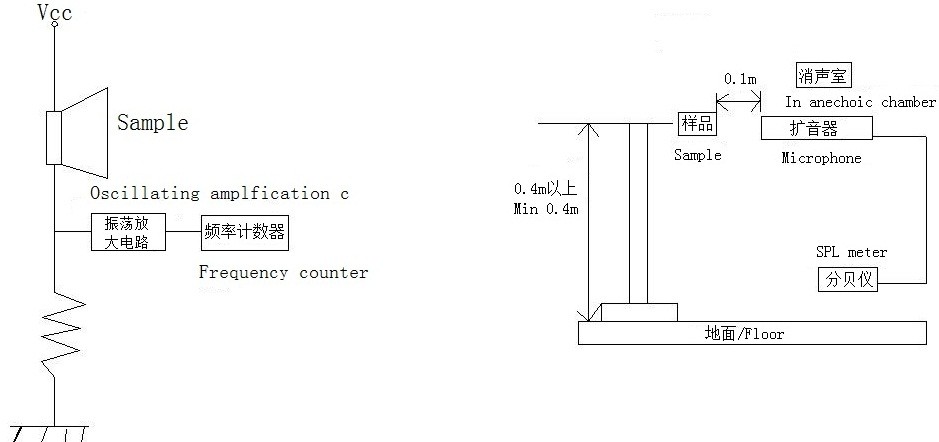

تعكس البيانات التالية مواصفات HND-4218. تقرير اختبار خاص بالمنتج مع بيانات قياس العينة متاحة عند الطلب. يطبق بروتوكول الاختبار مربع 12Vp‑p موجة عند 2800 هرتز، مقاسة عند 10 سم. لتوصيف محرك الأقراص DC، يرجى الاتصال بـ MEIDI الدعم الهندسي.
| غرض | مواصفة |
| مستوى ضغط الصوت | الحد الأدنى 90 ديسيبل |
| تكرار | 2800 ± 500 هرتز |
| حاضِر | 8 مللي أمبير (نموذجي) |
| أبعاد | 42 × 18 ملم |
للحصول على تقرير اختبار HND-4218 الكامل أو بيانات اختبار الموثوقية، أرسل استفسارًا فنيًا.
1. تعمل فقط ضمن نطاق 3-24 فولت تيار مستمر. قد تؤدي الفولتية خارج هذا النطاق إلى تلف الجزء الداخلي مذبذب أو عنصر بيزو.
2. هذا الجرس غير مغلق. تجنب الماء أو بقايا التدفق أو دخول المواد اللاصقة عبر الصوت المنفذ، والذي يمكن أن يغير التردد ويقلل الإخراج.
3. التعرض لفترات طويلة للغازات المسببة للتآكل (على سبيل المثال، H₂S، SO₂) أو الرطوبة العالية قد يؤدي إلى تدهور الركيزة النحاسية ووصلات القطب.
4. يعتمد مستوى ضغط الصوت على جهد الإمداد وقدرة تيار المصدر. التحقق من ذلك يمكن لدائرة القيادة الخاصة بك توفير تيار كافٍ تحت الحمل.
5. حافظ على منفذ الصوت الأمامي خاليًا من العوائق. حتى الانسداد الجزئي سيقلل من مستوى ضغط الدم SPL وتحويل التردد المتصور.
6. قم بالتخزين في العبوة الأصلية المجففة لمنع امتصاص الرطوبة وأكسدة الدبوس قبل اللحام.
1. هل يتطلب HND-4218 دائرة مذبذب خارجية؟
رقم 4218، الجرس الكهرضغطي النشط هو جرس كهرضغطية نشط مزود بدائرة تذبذب مدمجة. يؤدي تطبيق جهد التيار المستمر ضمن النطاق المقنن إلى إنتاج نغمة مسموعة تبلغ 2800 هرتز مباشرةً.
2. ما هو الحد الأدنى من الجهد الذي سيعمل به الجرس بشكل موثوق؟

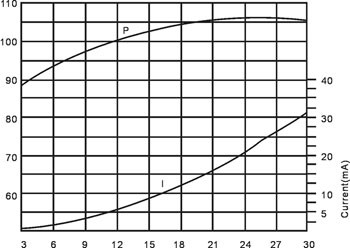

نطاق جهد التشغيل المحدد هو 3VDC إلى 24VDC. سيعمل الجهاز عند 3VDC؛ ومع ذلك، فإن مستوى ضغط الصوت يزداد مع الجهد المطبق. لأداء الجهد المنخفض المنحنيات، اتصل بـ MEIDI للحصول على بيانات توصيف التطبيق.
3. هل يمكن استخدام هذا الجرس في البيئات الخارجية أو ذات الرطوبة العالية؟
يتميز HND-4218 بهيكل مفتوح وهو غير مصمم لمقاومة الماء أو الرطوبة العالية التطبيقات. قد يتسبب التعرض للرطوبة أو التكثيف أو الأجواء المسببة للتآكل انجراف الأداء. بالنسبة للمنشآت المحمية بيئيًا، قم بمراجعة ملاحظات التطبيق أو استشر MEIDI للحصول على خيارات الختم البديلة.
4. ما هي طريقة اللحام الموصى بها لهذا الجرس عبر الفتحة؟
يعد اللحام الموجي عند 260 درجة مئوية لمدة 4-6 ثوانٍ هو الطريقة الموصى بها لإنتاج الحجم. اللحام اليدوي عند 350 درجة مئوية لمدة 2-5 ثواني مقبول أيضًا. الحد من التعرض الحراري ل 2-3 دورات كما هو محدد لتجنب تشوه السكن.
5. هل تردد الخرج ثابت أم أنه يختلف بتغير الجهد؟
يحافظ المذبذب الداخلي على تردد ثابت بالقرب من 2800 هرتز عبر التشغيل نطاق الجهد. في حين أن SPL يختلف باختلاف الجهد والحمل، فإن تغير التردد يكون في حده الأدنى ضمن نطاق العرض المحدد.
6. لماذا يستخدم بروتوكول الاختبار موجة مربعة 12Vp‑p لجرس نشط؟
تعتبر الموجة المربعة 12Vp-p عند 2800 هرتز هي شرط التوصيف القياسي اتساق المواصفات. تم تصنيف HND-4218 لتشغيل 12VDC داخليًا قيادة؛ بيانات أداء DC متاحة عند الطلب.
لطلب ورقة البيانات الكاملة والرسومات الميكانيكية ومنحنيات استجابة تردد SPL، أو بيانات اختبار الموثوقية لـ HND-4218، اتصل بـ MEIDI مع طلبك المتطلبات. عادةً ما يستجيب الدعم الهندسي خلال يوم عمل واحد.
